名称：万年历数字钟设计ISE软件年月日时分秒显示verilog

软件：ISE

语言：Verilog

代码功能：

万年历要求

1、实现万年历功能，可以显示年月日，时分秒

2、支持按键调整时间，年月日，时分秒均可调整

3、使用按键切换年月日和时分秒的显示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

代码下载：万年历数字钟设计ISE软件年月日时分秒显示verilog名称：万年历数字钟设计ISE软件年月日时分秒显示verilog（代码在文末下载）软件：ISE语言：Verilog代码功能：万年历要求1、实现万年历功能，可以显示年月日，时分秒2、支持按键调整时间，年月日，时分秒均可调整3、使用按键切换年月日和时分秒的显示FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com演示视频：设计文档：设计文档.doc1. 工程文件2. 程序文件3http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=285

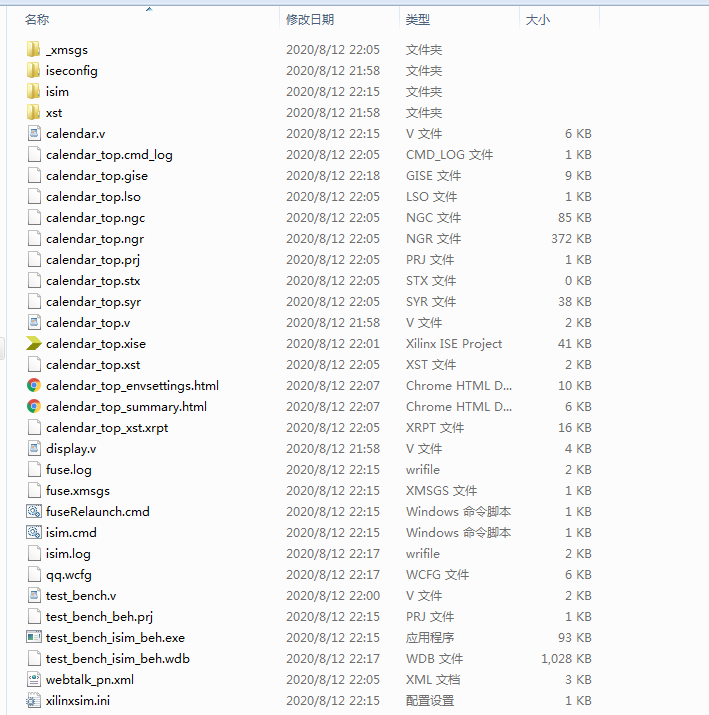

1. 工程文件

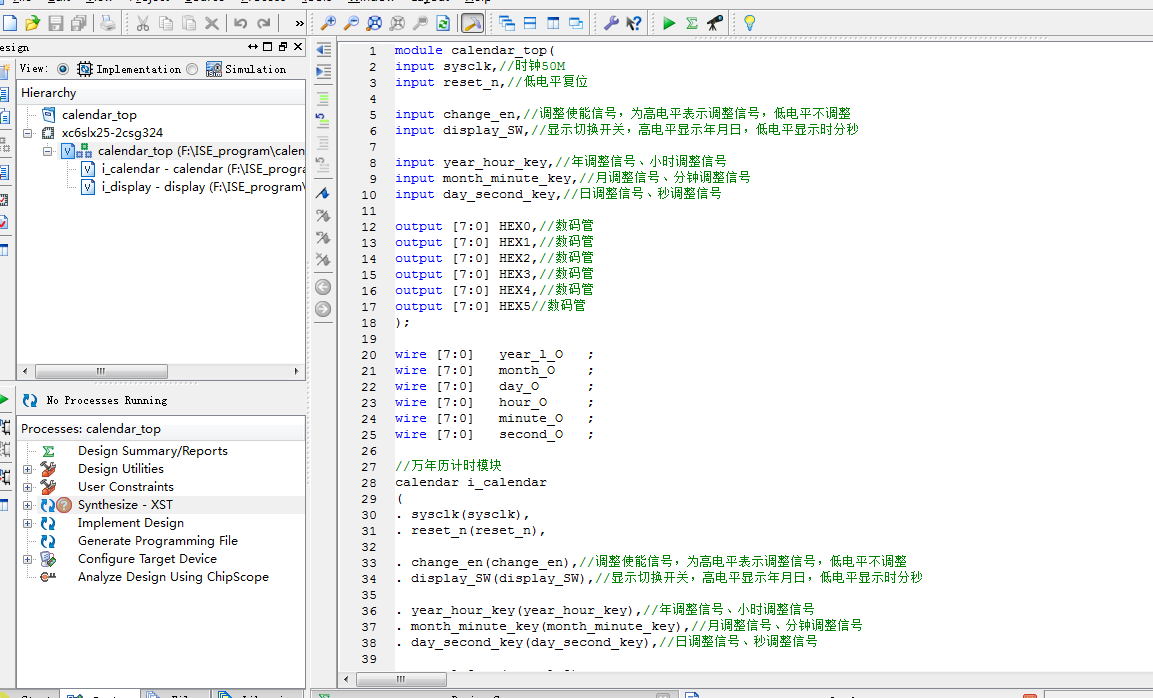

2. 程序文件

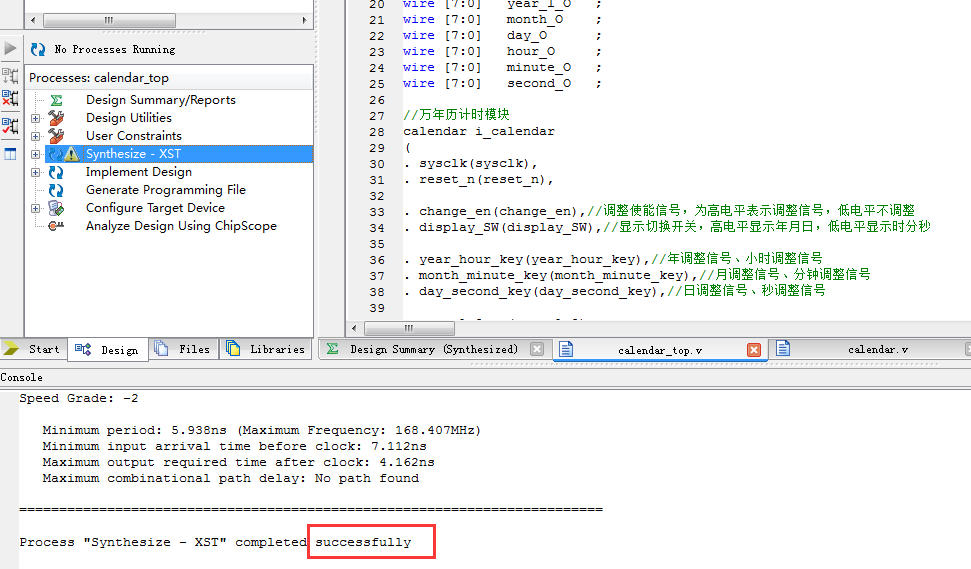

3. 程序编译

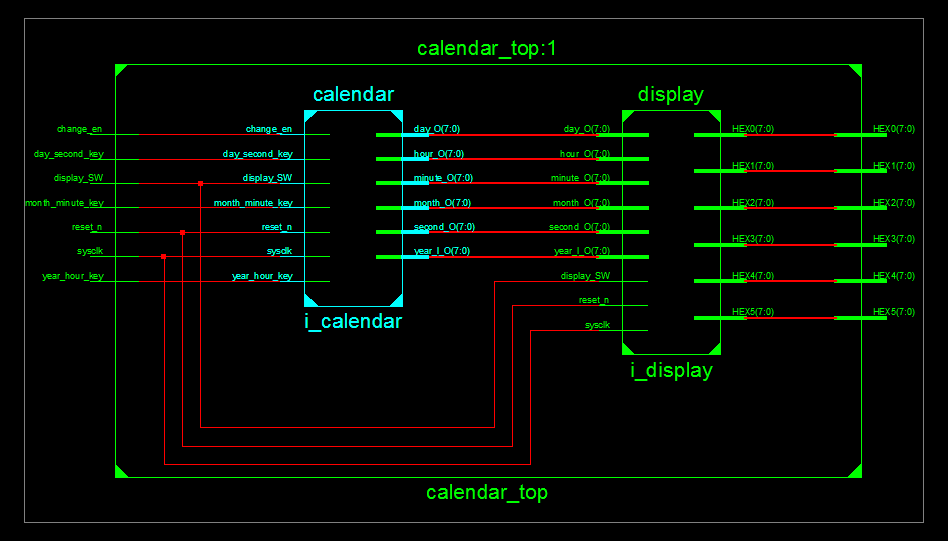

4. RTL图

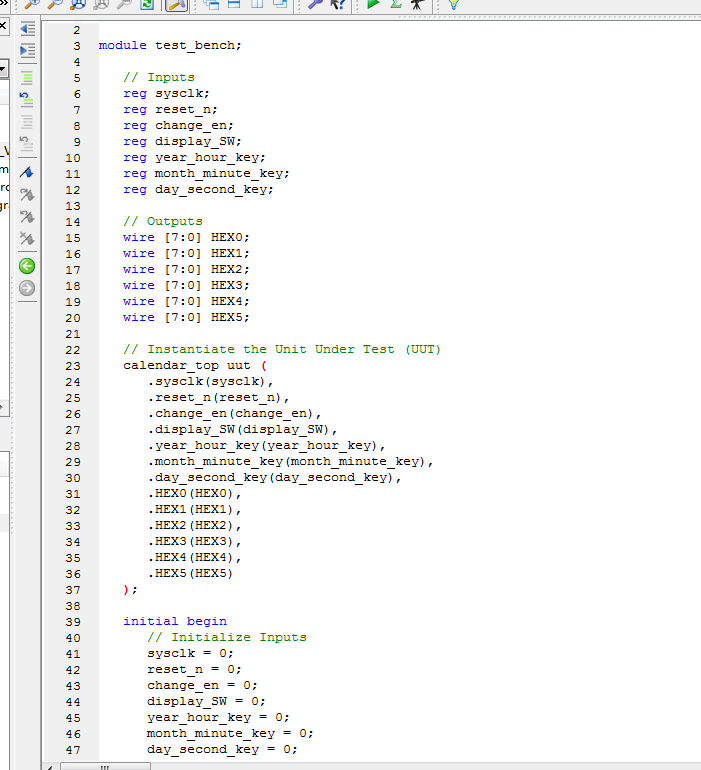

5. Testbench

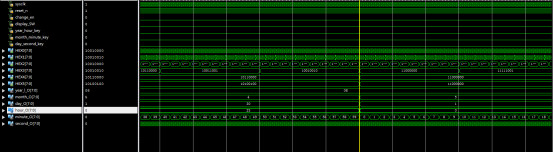

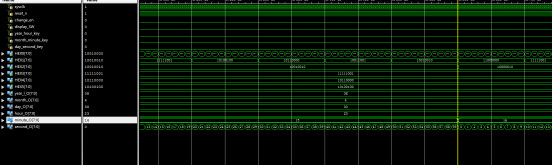

6. 仿真图

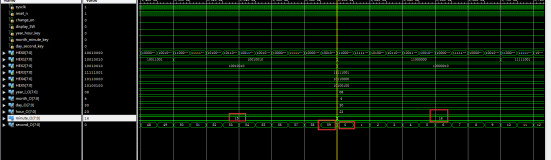

图1

图中为时分秒信号的变化仿真图，图中second信号计时到59后变为0，同时minute信号由15变为16，实现了时间由23:15:59变为23:16:00.

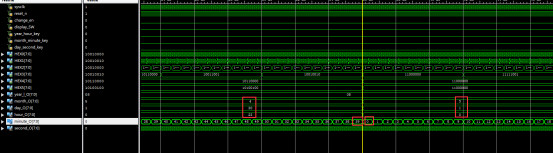

图2

上图中为年月日信号的变化仿真图，图中时间信号计时到23：59:59后，day加1，由30变为1，month由4月变为5月。实现了08年4月30日变为08年5月1日。

部分代码展示:

module calendar_top(
input sysclk,//时钟50M
input reset_n,//低电平复位
input change_en,//调整使能信号，为高电平表示调整信号，低电平不调整
input display_SW,//显示切换开关，高电平显示年月日，低电平显示时分秒
input year_hour_key,//年调整信号、小时调整信号
input month_minute_key,//月调整信号、分钟调整信号
input day_second_key,//日调整信号、秒调整信号
output [7:0] HEX0,//数码管
output [7:0] HEX1,//数码管
output [7:0] HEX2,//数码管
output [7:0] HEX3,//数码管
output [7:0] HEX4,//数码管
output [7:0] HEX5//数码管
);
wire [7:0]   year_l_O   ;
wire [7:0]   month_O    ;
wire [7:0]   day_O      ;
wire [7:0]   hour_O     ;
wire [7:0]   minute_O   ;
wire [7:0]   second_O   ;
//万年历计时模块
calendar i_calendar
(
. sysclk(sysclk),
. reset_n(reset_n),
. change_en(change_en),//调整使能信号，为高电平表示调整信号，低电平不调整
. display_SW(display_SW),//显示切换开关，高电平显示年月日，低电平显示时分秒
. year_hour_key(year_hour_key),//年调整信号、小时调整信号
. month_minute_key(month_minute_key),//月调整信号、分钟调整信号
. day_second_key(day_second_key),//日调整信号、秒调整信号
. year_l_O   (year_l_O),
. month_O    (month_O),
. day_O      (day_O),
. hour_O     (hour_O),
. minute_O   (minute_O),
. second_O   (second_O)
);
//数码管显示模块
display i_display(
. sysclk(sysclk),//时钟50M
. reset_n(reset_n),//低电平复位
. display_SW(display_SW),//显示切换开关，高电平显示年月日，低电平显示时分秒
. year_l_O   (year_l_O),
. month_O    (month_O),
. day_O      (day_O),
. hour_O     (hour_O),
. minute_O   (minute_O),
. second_O   (second_O),
. HEX0(HEX0),//数码管
. HEX1(HEX1),
. HEX2(HEX2),
. HEX3(HEX3),
. HEX4(HEX4),
. HEX5(HEX5)
);
endmodule
