霍夫变换（Hough Transformation）基本思想及MATLAB相关函数

一、Hough变换的基本思想

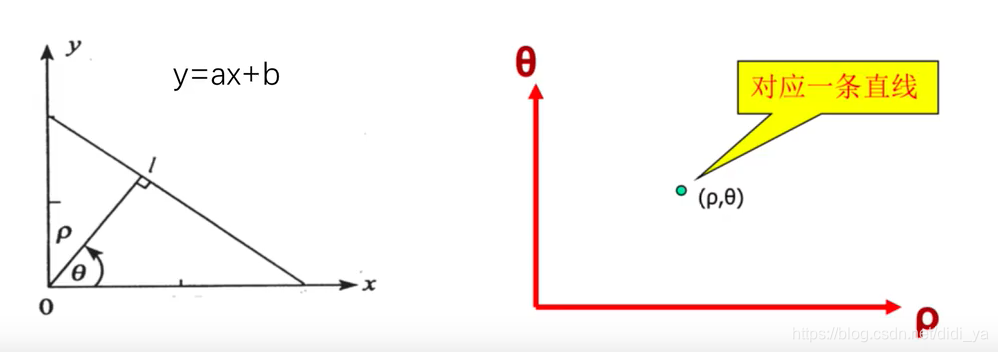

对于直角坐标系里的一条直线l，可用ρ，θ来表示该直线，相应的直线方程为$\rho =xcos\theta +ysin\theta$，其中，ρ是原点到该直线的垂直距离，θ是垂线与x轴的夹角，这条直线是惟一的。
构造一个参数（ρ，θ）的平面，从而（ρ，θ）平面的一点，对应一条直线。

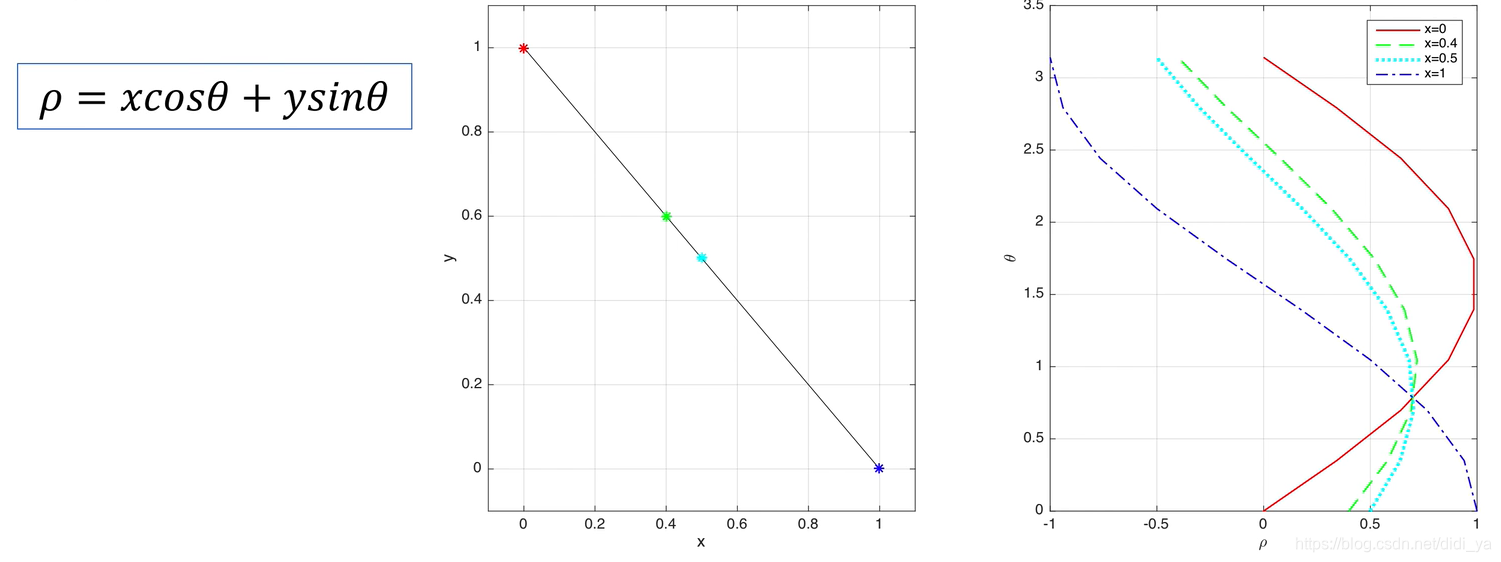

【结论】：ρ，θ坐标系中的一个点对应x，y坐标系中的一条直线。而x，y坐标系中的一个点对应ρ，θ坐标系中的一组点（一条曲线），x，y坐标系中直线上的所有点在ρ，θ坐标系中对应的所有曲线交汇到一个点上。

二、算法实现

根据点-线对偶性把检测问题转换到参数空间，通过简单的累加统计完成检测任务。
1.在参数空间（ρ，θ）里建立一个2D累加数组A(ρ，θ)，初始化为0；
2.对XY空间中的每一个给定点做Hough变换，让θ在[θ_min,θ_max]区间取所有可能的值，并求出ρ；
3.根据ρ，θ取整数值在A(ρ，θ)处累加A(ρ，θ)=A(ρ，θ)+1,A(ρ，θ)的值说明多少点是共线的，最大值所对应的(ρ，θ)的值也对应了直线方程的参数。

如：

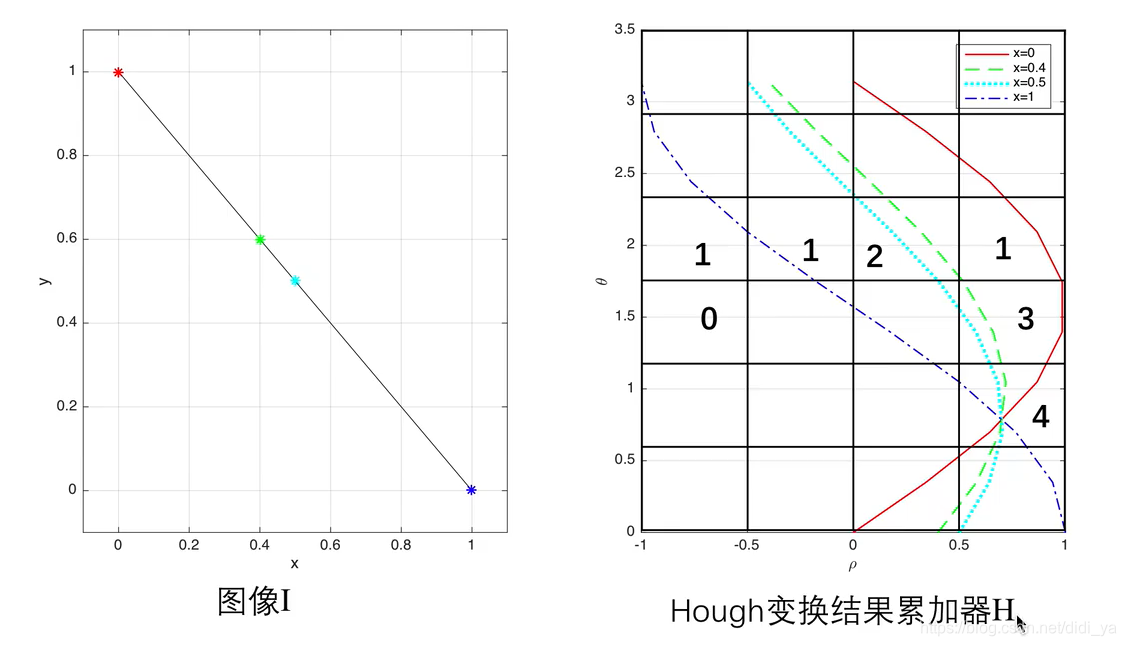

上图中，0表示零条直线穿过，1表示一条直线穿过，2表示两条直线穿过，3表示三条直线穿过，4表示四条直线穿过。
而累加器A中就存储了这样的信息。

三、MATLAB相关函数

3.1 hough

Hough变换
ρ = x ∗ c o s ( θ ) + y ∗
