QCustomPlot基础教程（一）——QCustomPlot的安装及基础实例

一、QCustomPlot介绍

QCustomPlot 是一个基于Qt的画图和数据可视化C++控件。QCustomPlot 致力于提供美观的界面，高质量的2D画图、图画和图表，同时为实时数据可视化应用提供良好的解决方案。 该绘图库专注于制作美观、出版物质量高的2D绘图、图形和图表，并为实时可视化应用程序提供高性能。

二、QCustomPlot的下载与安装

QCustomPlot官网链接：https://www.qcustomplot.com/index.php/introduction

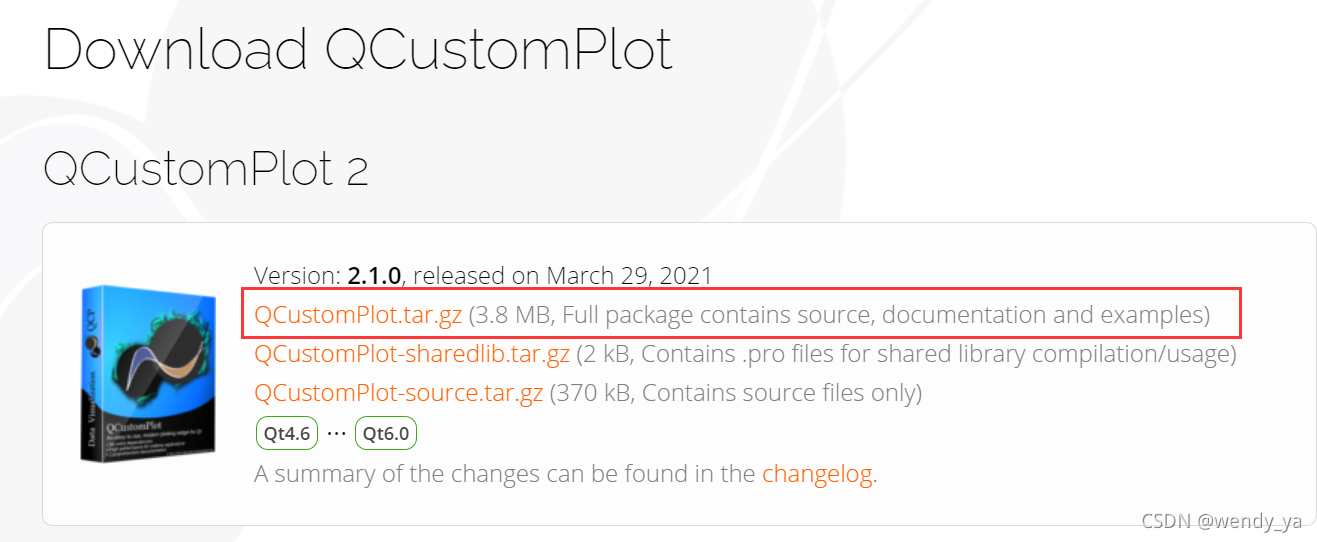

下载链接：https://www.qcustomplot.com/index.php/download

目前更新到2.1.0版本，点击直接下载即可。

三、QCustomPlot的几个重要类

• QCustomPlot 图表类：用于图表的显示和交互；
• QCPLayer 图层：管理图层元素（QCPLayerable），所有可显示的对象都是继承自图层元素；
• QCPAbstractPlottable 绘图元素：包含 折线图(QCPGraph)、曲线图(QCPCurve)、柱状图(QCPBars)、QCPStatiBox(盒子图)、QCPColorMap(色谱图)、QCPFinancial(金融图)；
• QCPAxisRect 坐标轴矩形：一个坐标轴矩形默认包含上下左右四个坐标轴，但是可以添加多个坐标轴；

四、QCustomPlot的使用方法

4.1 解压文件

首先解压下载的文件，将下载下来的qcustomplot.h和qcustomplot.cpp加入工程中。在使用qcustomplot的文件中添加包含头文件：

#include "qcustomplot.h"

4.2 拖拽控件提升类

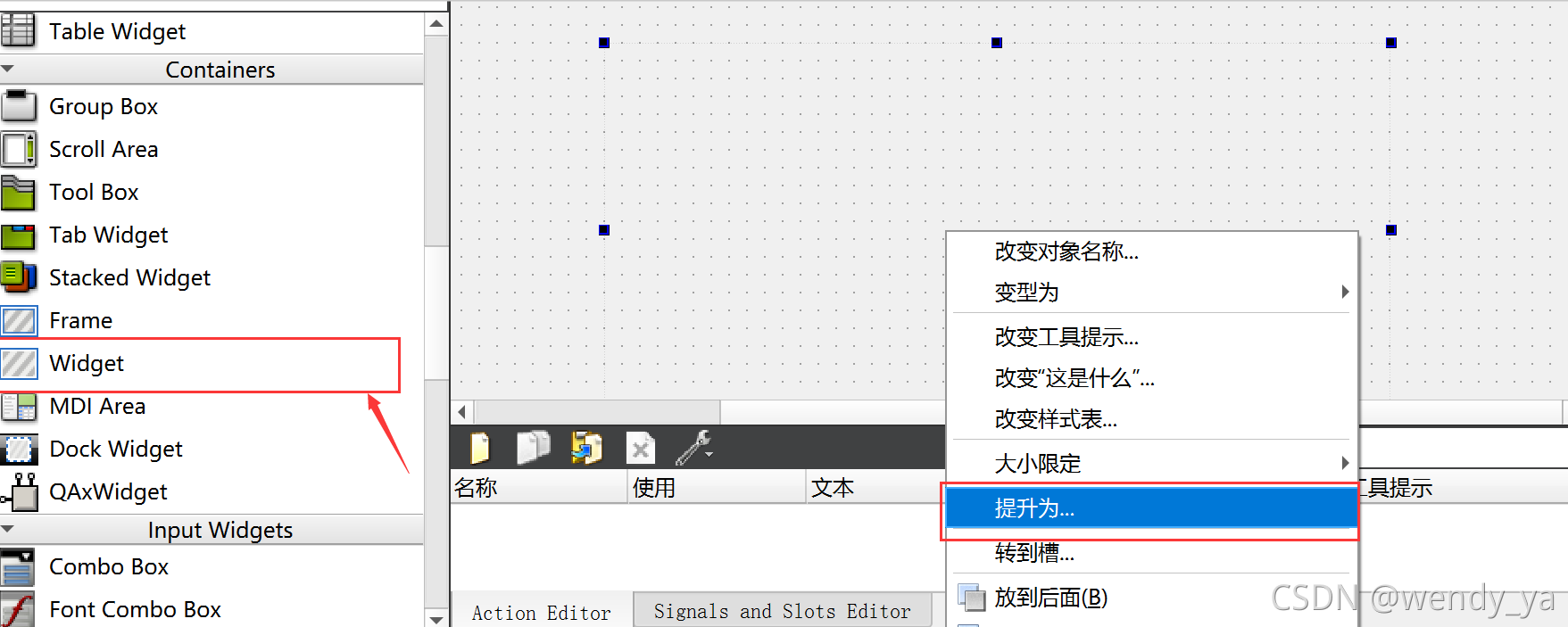

然后在UI Designer中，可以拖动一个Widget控件到ui设计器上，对这个窗体点击右键，选择提升为：

然后在弹出的对话框中，在提升为类名那里输入QCustomPlot，然后头文件那里会自动填充为qcustomplot.h。单击添加按钮将QCustomPlot加入提升类列表中，最后单击提升就可以了。
