xh2.54母头转换为杜邦线母头

最近做学校竞赛买了一个5v电池,分出来的线头是xh2.54公头,因为是打算是供电给开发板的,所以需要xh2.54转为杜邦线的母头,来供电。

具体过程如下所示:

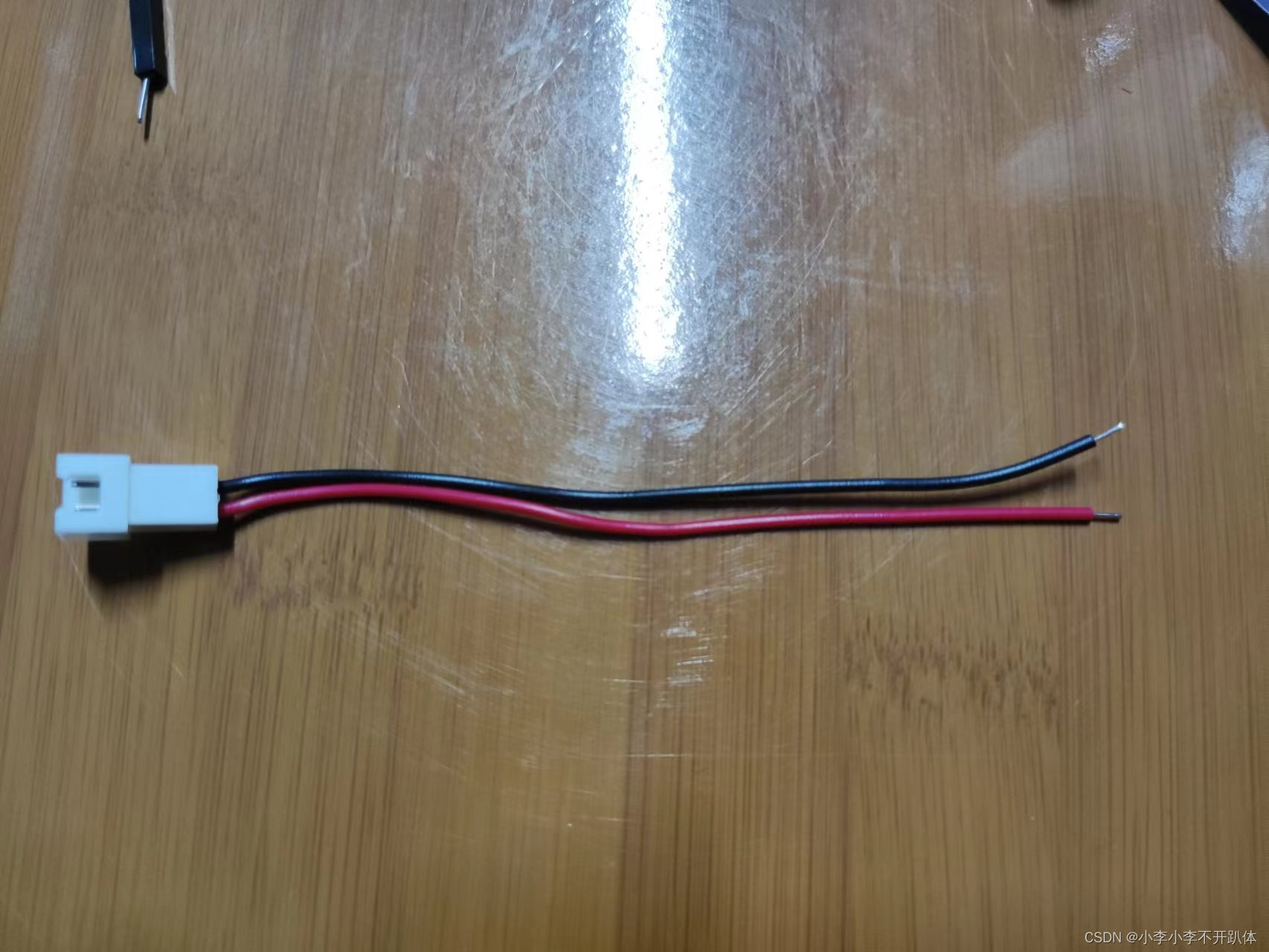

图1-1 网上购买的xh2.54转杜邦母头单端线

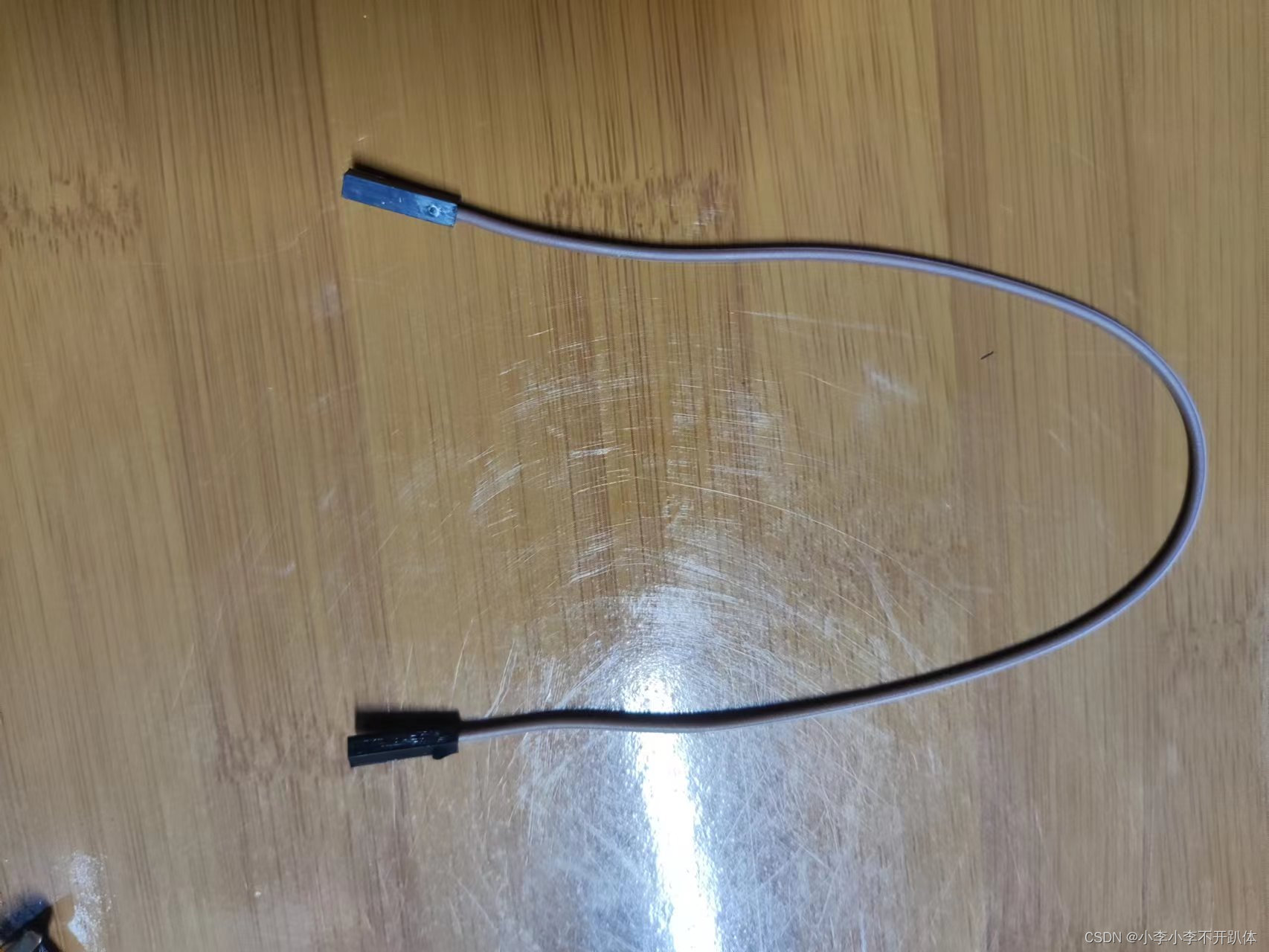

 图1-2 准备一个多余的母对母杜邦线

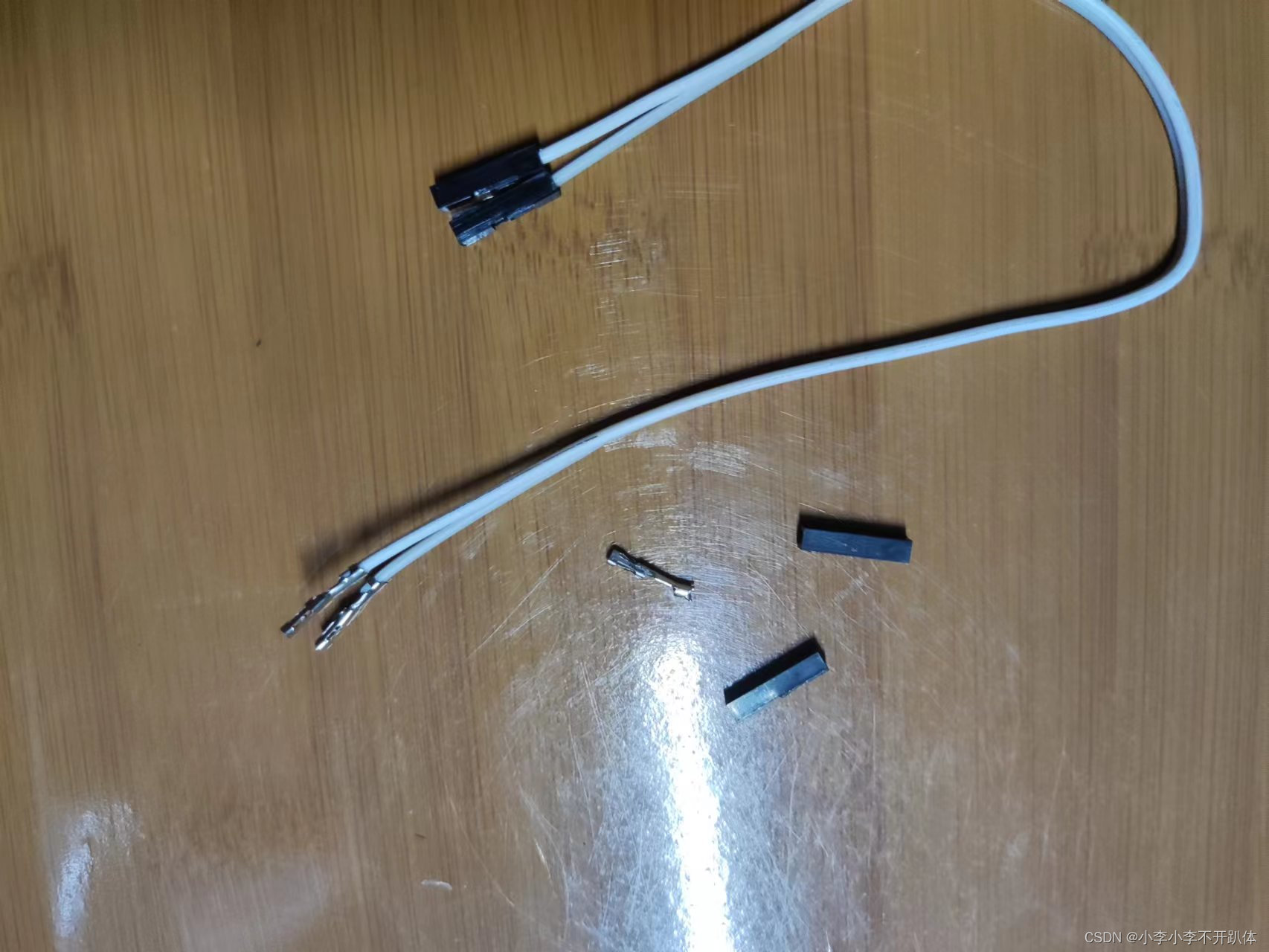

图1-3 参照网上教程将杜邦线母头端拆卸下来

注意此时要将黑色的外壳,与内里的金属小件都拆下来,本人用的钳子和螺丝刀。

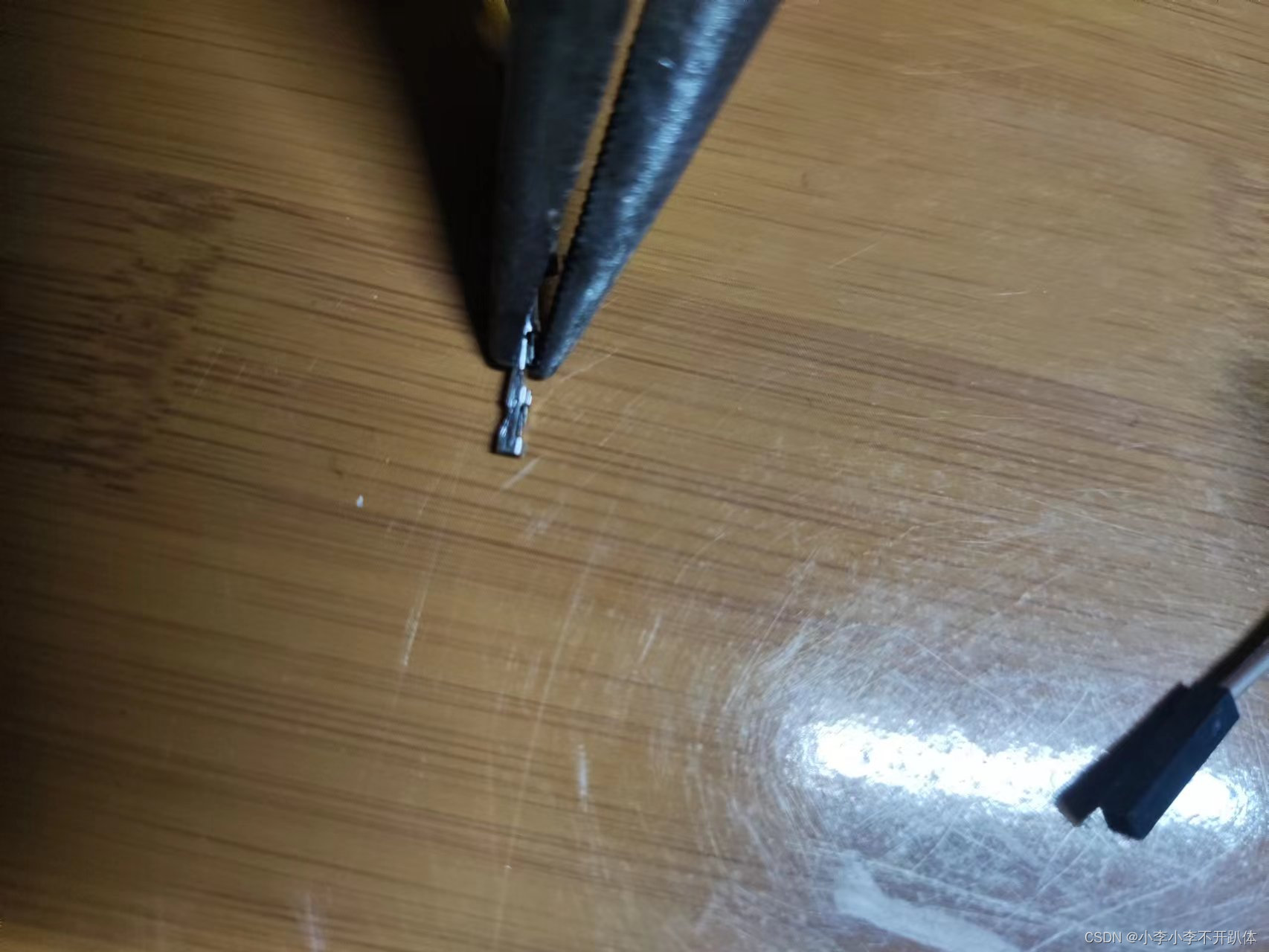

图1-4 拿杜邦线公头引脚做的演示

在这里将母头内部金属小件的一端,对准xh2.54的导线,之后用钳子压紧,如下所示:

图1-5 夹紧导线,确保不会松动

夹紧后,套上黑色外壳,注意外壳方向要正确,否则会松动。

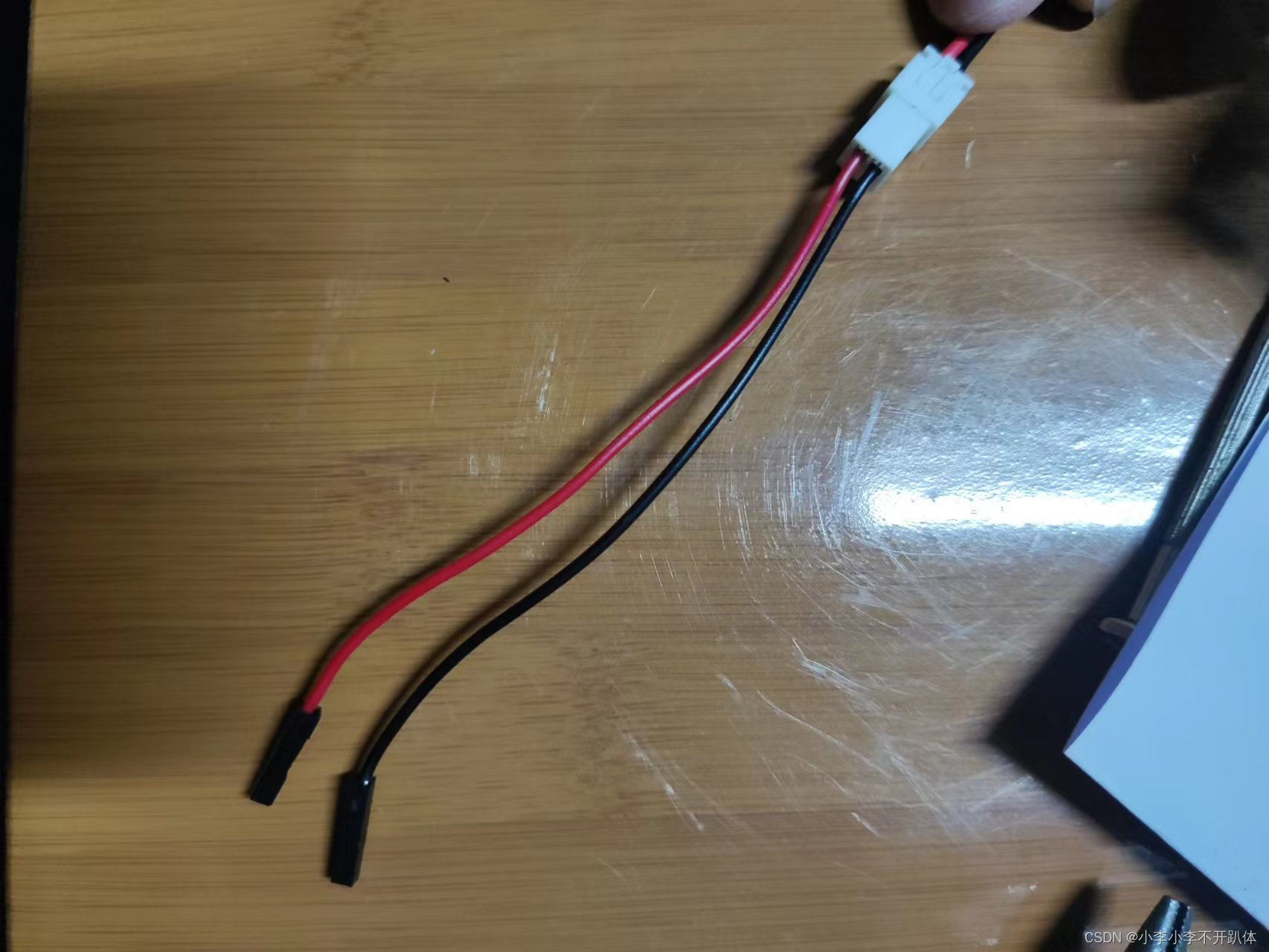

图1-6 成品

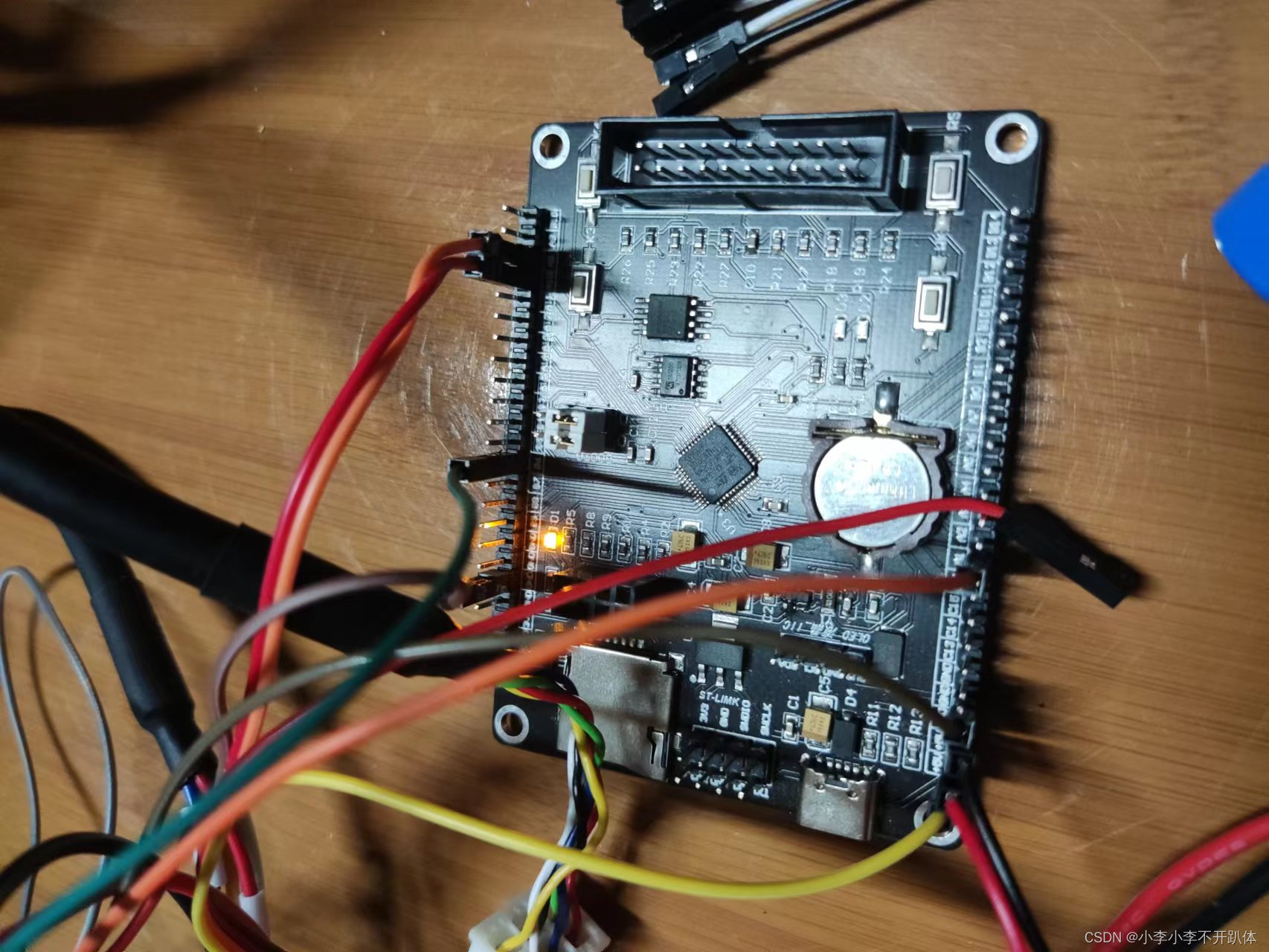

图1-7 接入开发板

板子自带的LDO调压,所以通过板子上的5v引脚和GND就可以给板子供电了。过程还是比较简单的,由于网上没有相关资料,来填补一下空缺。
