硬件21、接线端子XH2.54、2.54排针排母、2510接插件、PH2.0、町洋接线端子5.08、ISP接口JTAG插座

已于 2024-04-26 13:27:39 修改
阅读量1.7k 收藏 6
点赞数 3
分类专栏： 硬件 文章标签： 硬件
于 2024-04-26 11:49:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40170041/article/details/138214209
版权

XH2.54端子的间距为2.54毫米，2.54排针排母的间距也是2.54mm，2510接插件也是2.54、而PH2.0端子的间距为2.0毫米，町洋接线端子插针间的距离是5.08mm，ISP接口JTAG插座针脚的间距一般也是2.54mm

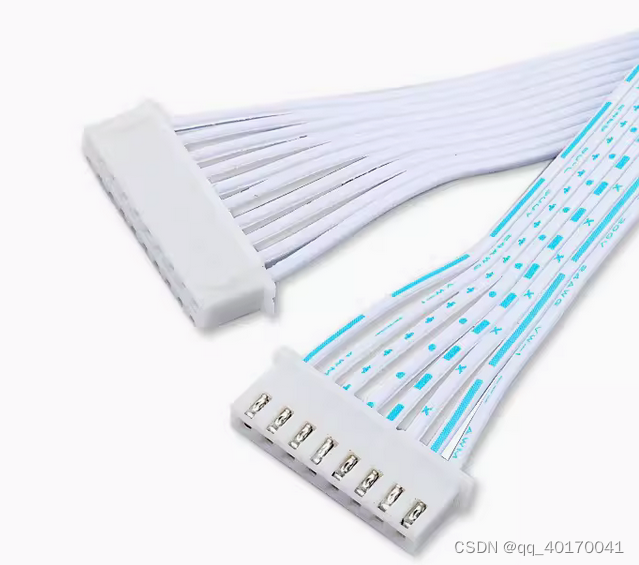

XH2.54

针脚间距为2.54mm

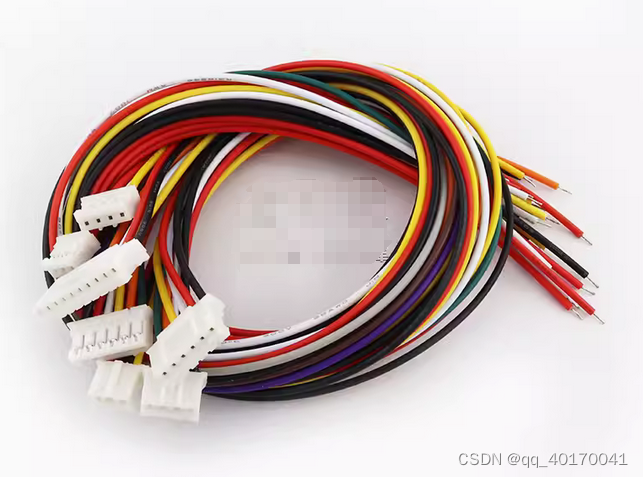

插头
在这里插入图片描述

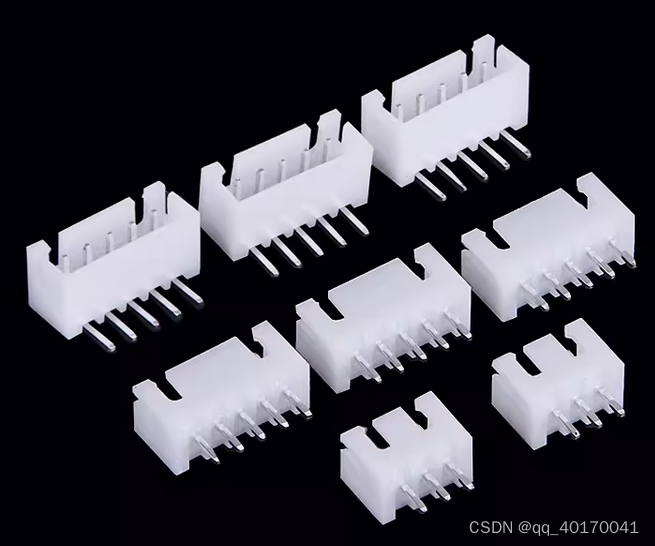

接线端子在这里插入图片描述

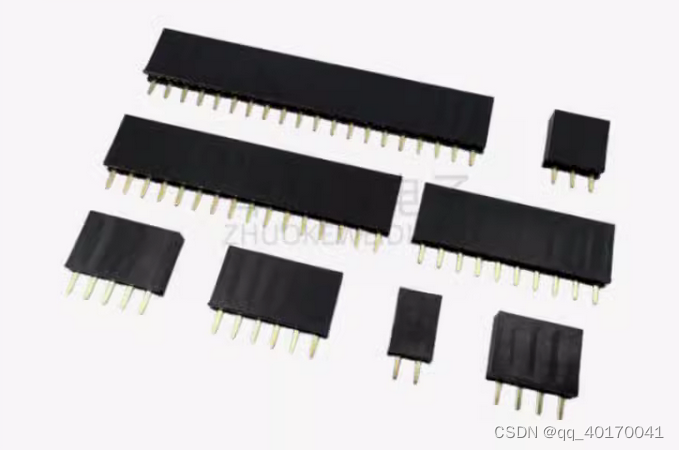

2.54排针排母

插针间距为2.54mm

在这里插入图片描述在这里插入图片描述

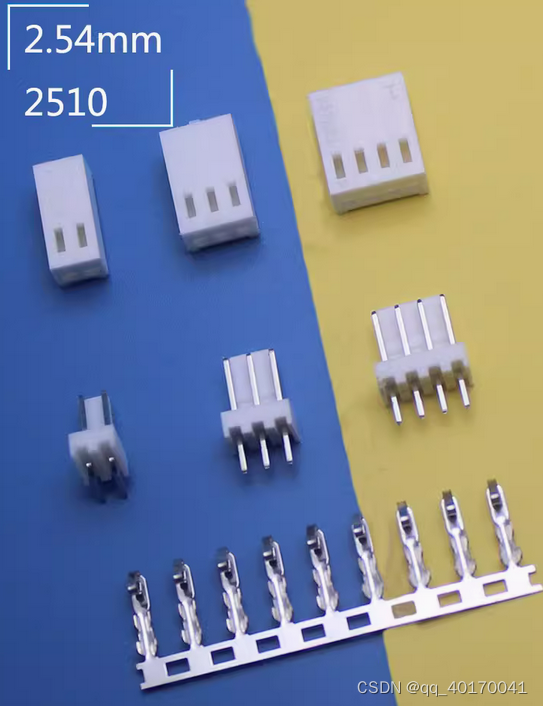

2510接插件

在这里插入图片描述

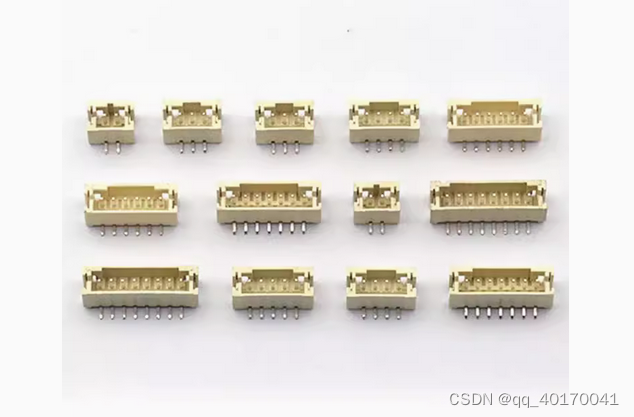

PH2.0

针脚间距为2.0mm
在这里插入图片描述在这里插入图片描述

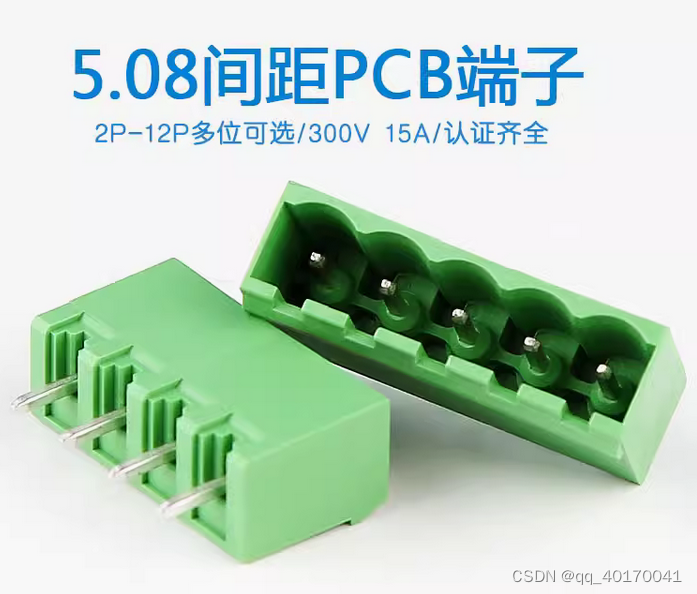

町洋接线端子5.08

在这里插入图片描述

ISP接口JTAG插座

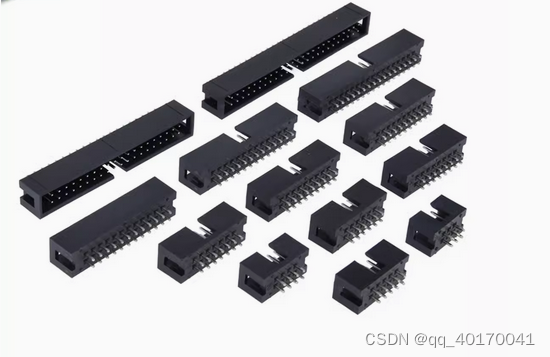

JTAG插座
在这里插入图片描述

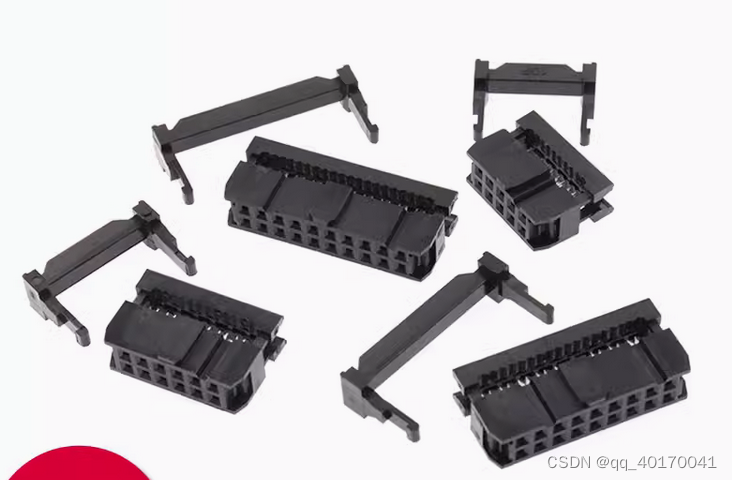

ISP接头
在这里插入图片描述
