第一次写博客，分享一些今天我在legend上的遇到的小坑

今天我在做上位机的时候，想要加一些图例，来区分实时图形中的折线代表的意义，开始我按照各种办法来调试（写代码、调属性）Legend，都无法显示出来。然后我又回到最初的起点，从可拖拽界面那去寻找Legend的奥秘，最后发现是我把legend的属性Enable设置成了False，导致一直无法显示图例。

具体查找方式为

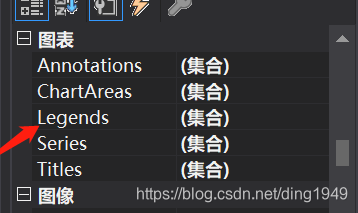

首先点开我们要画图的chart的属性部分，找到Legend。

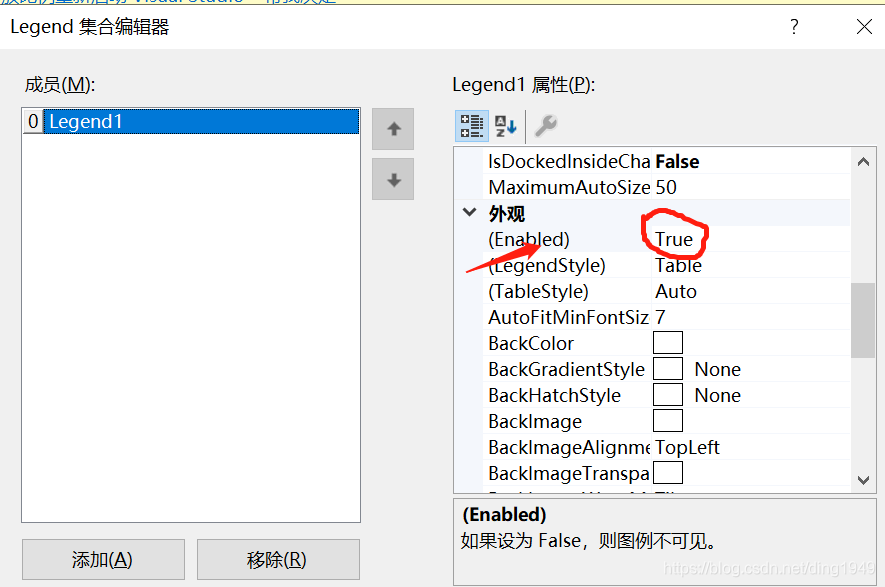

首先Legends 进入到Legend的编辑区，将外观的Enable属性改为True。此属性代表着图例可见不可见。

就可以了。
在这里插入图片描述
就很简单的一个部分，我各种改代码，各种试，浪费了好几个小时。害，还是怪自己不熟练啊。
下面说说怎么改Legend的颜色以及文字吧。我做的是折线图的图例，只需要写出来每个颜色线代表什么意思就可以。不用加实时数据。

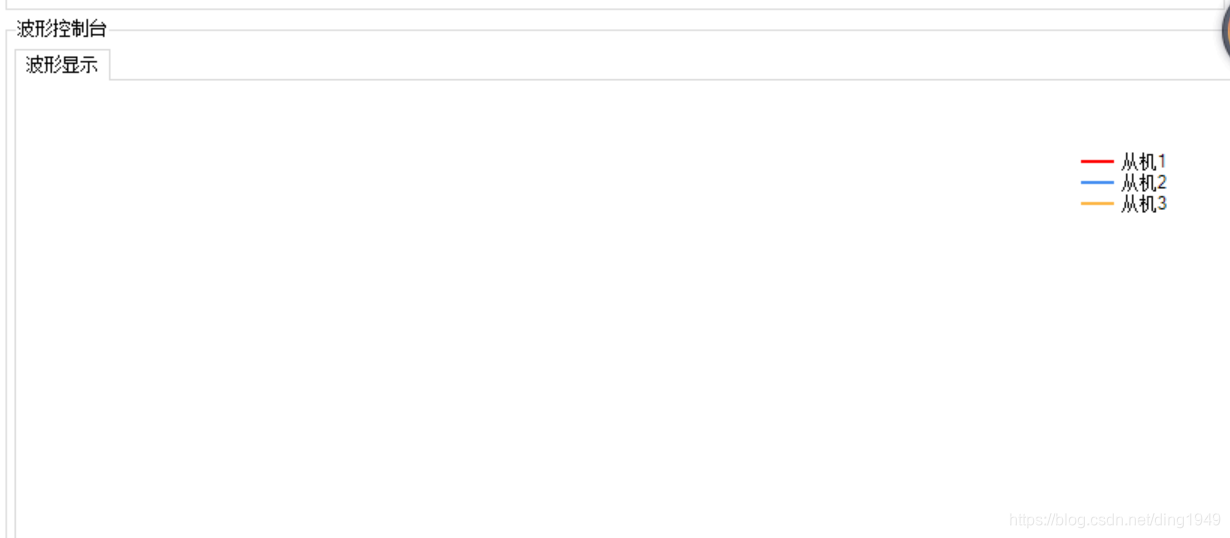

在刚开始没有加载出来数据时，图例会显示一个颜色。如下图。
在这里插入图片描述
此时的颜色取决于窗体设计器生成的关于Series代码，series1.Color = System.Drawing.Color.Red;
在数据未加载出来之前显示。

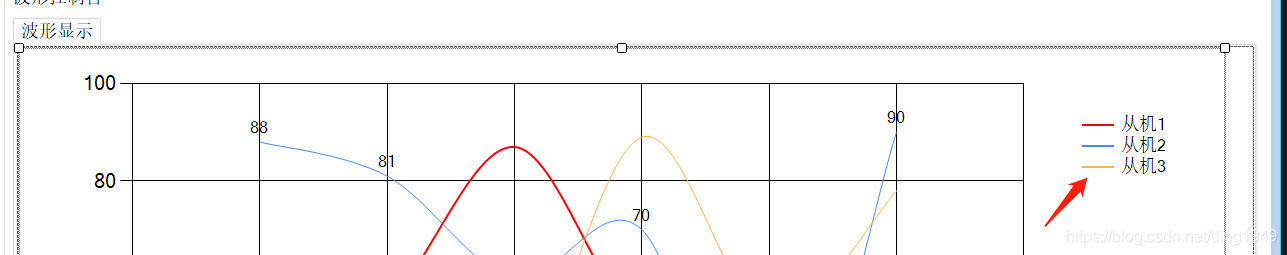

当数据加载出来了，此时图例颜色完全与设定曲线的颜色一致。但是问题是，如果legend前后颜色不一样，就会出现一个变化的过程就很别扭。所以就可以把窗体自动生成代码里的颜色改成与.cs文件里设定的Series颜色一致，如果在.designer.cs文件里没有相应series颜色的代码可以自己添一行。

 series1.BorderWidth = 2;
            series1.ChartArea = "ChartArea1";
            series1.ChartType = System.Windows.Forms.DataVisualization.Charting.SeriesChartType.Spline;
            series1.Color = System.Drawing.Color.Red;
            series1.LabelBackColor = System.Drawing.Color.FromArgb(((int)(((byte)(64)))), ((int)(((byte)(64)))), ((int)(((byte)(64)))));
            series1.Legend = "Legend1";
            series1.MarkerSize = 1;
            series1.Name = "从机1";
            series2.ChartArea = "ChartArea1";
            series2.ChartType = System.Windows.Forms.DataVisualization.Charting.SeriesChartType.Spline;
            series2.IsValueShownAsLabel = true;
            series2.Legend = "Legend1";
            series2.MarkerSize = 1;
            series2.Name = "从机2";
            series3.ChartArea = "ChartArea1";

series2没有颜色设置，可以加一句：series2.Color = System.Drawing.Color.Black;
与后面再次定义的的series2保持一致。
.cs文件中出现的是：

System.Windows.Forms.DataVisualization.Charting.Series series2 = new System.Windows.Forms.DataVisualization.Charting.Series()
            {
                ChartType = SeriesChartType.Spline,
                BorderWidth = 1,
                IsValueShownAsLabel = true,
                ShadowOffset = 1,
                Color = Color.Black,
               LegendText = "从机2"

            };
