模拟电路设计（24）---几种不同类型的A/D转换器的转换原理

A/D转换器是将模拟信号变换成相应的数字信号的装置。今天来介绍几种不同类型的A/D转换器的转换原理。

双积分式A/D转换器的转换原理

这种转换本质是一种V/T（电压/时间）的转换。如下图所示，它的一次转换基本工作原理可以分成三个工作阶段。

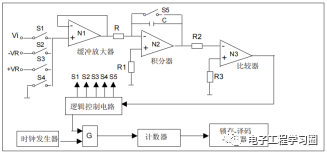

双积分式A/D转换器基本组成

第一阶段T1：模拟开关S1导通，其余各模拟开关断开，此阶段对输入电压积分采样。在进入此阶段之前，积分器的输出已被复零，所以当输入电压Vi为正时，积分器输出负向渐增；当输入电压Vi为负时，积分器输出正向渐增，如下图所示：

积分器输出电压波形图

采样阶段所经历的时间T1是一个常数，常以计数器对时钟脉冲频率fcp计数来确定。比如，以计数器从0累计到N1所对应的时间N1Tcp=N1/fcp作为T1，就是说以计数器从0计数到N1所经历的时间作为对输入电压的积分阶段。

第二阶段T2：模拟开关S2或S3导通，其余开关断开，此阶段为对参考电压回积阶段。回积电压极性与第一阶段相反，由此来确定S2还是S3的通断。目的是把第一阶段累积的电荷在第二阶段回放掉。

那么，根据第一阶段累积的电荷和第二阶段释
