万用板是什么？和印刷电路板一样吗？

同学们大家好，今天我们继续学习杨欣的《电子设计从零开始》，这本书从基本原理出发，知识点遍及无线电通讯、仪器设计、三极管电路、集成电路、传感器、数字电路基础、单片机及应用实例，可以说是全面系统地介绍了电子设计所需的知识，是一本很好的电子设计入门书籍，没有复杂的计算，取而代之的是生动、平实的叙述。

上篇我们讲解了如何用面包板搭建一个测谎仪电路，主要原理是利用了说谎时人体表面电阻变化的特点，面包板的使用大大方便了我们验证电路方案。

今天我们介绍下其他形式的电路板。

1.万用板

万用板是另一种接插元器件的实验工具，如下图所示：

万用板使用时，把元器件的管脚插在万用板的过孔中，在另一面用电烙铁焊上，再焊接导线实现电气连接，一般元器件在万用板的同一面，导线布在另一面，便于调试、观察。万用板没有面包板拆装元器件那么方便，但是焊接好元器件后，整体比较牢固，适合直接在样机中测试使用。

2.印刷电路板

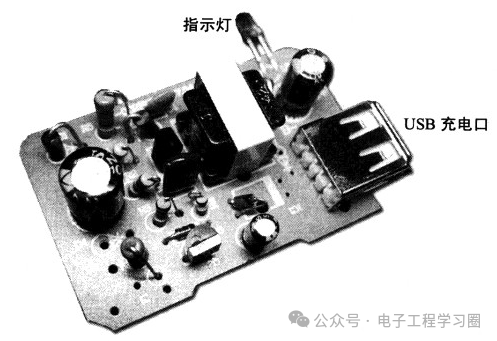

万用板和面包板一般只在电路设计、调试中使用，在成熟的电子产品中，电路的载体都是印刷电路板（PCB），它是针对电路唯一设计出来的实现元器件焊装及电气连接的电路板。如下图所示是一个USB充电适配器的印刷电路板

USB充电器的印刷电路板

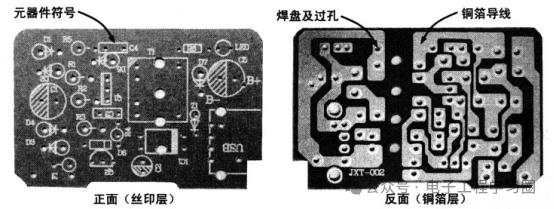

它是根据电路原理图，利用Protel等软件绘制出相应的印刷电路板图，我们把印刷电路板图交给电路板生产厂家就可以加工出来。然后，需要把元器件焊装到印刷电路板上，如下图所示。

USB充电器的元器件焊装

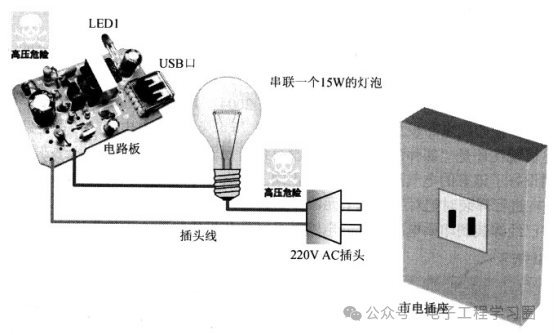

元器件焊装完成，我们就可以开始对电路进行上电调试，可以在市电接口串接一个灯泡以防止电路短路。

USB充电器的调试

若电路板上元器件良好且焊装无误，用万用表可以测得USB口的输出管脚之间有+5V的直流电压输出，同时电源指示灯LED1正常点亮，说明电路板工作正常。测试无误后，就可以组装外壳，把电路板“变成”产品，如下图所示：

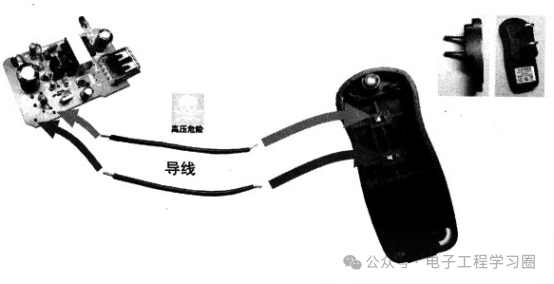

USB充电器的装配

这样这个充电器的基本“诞生”过程我们就大致了解了，虽然它只是数以亿计的电子产品中的一种，其他电子产品的电路、功能、外观都不相同，但是这个“诞生”的过程都与之类似，只是其中还有许多细节和技巧值得我们不断学习、改进、创新。

3.更多印刷电路板

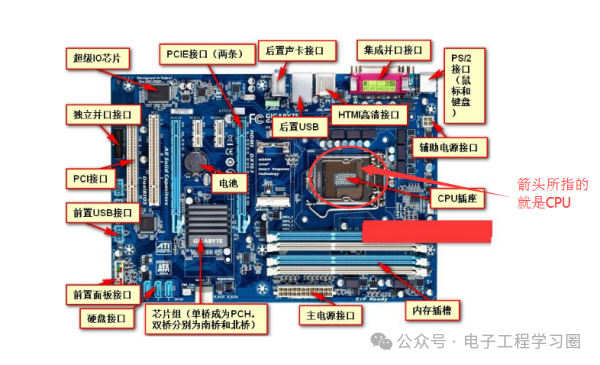

日常所见的最为复杂的电路板恐怕要数计算机的主板了，如下图所示，电路板不但大而且层数多，以实现众多元器件复杂的电气连接，此外，设计时还要考虑电磁干扰、高频特性、环境适应度、散热性能等诸多因素，保证主板正常运行。

计算机主板

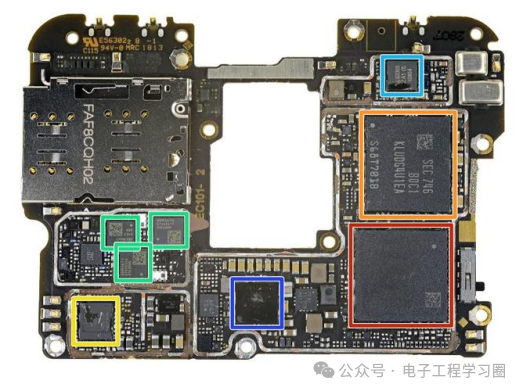

除了计算机主板这个“大家伙”，生活中也不乏便携式的电路板，如智能手机电路板，如下所示，这类主打便携的线路板在有限的面积上焊装了许多元器件，电路板显得非常“拥挤”。

手机电路板

以上就是本篇的全部内容，下篇我们介绍下电路的设计过程，下篇见~

---
