模拟电路设计（29）---几种典型模拟滤波器

RC滤波电路

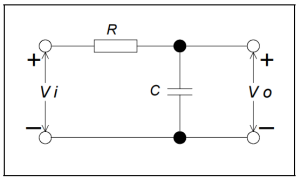

RC低通滤波器的基本结构如下图所示：

RC低通滤波器的基本结构

根据RC低通滤波器的频率响应曲线，其幅频曲线和相频曲线主要有如下特征：

1、上限频率f=1/(2πRC)。

上限频率之前的幅度变化接近于0dB，之后幅度按斜率-20dB/十倍频。

2、相位从0.1f处的0度滞后到10f处的90度滞后。

实际使用中具体选择R、C的值时，不仅要考虑R、C的频率特性，还要考虑信号源的内部阻抗和负载的阻抗：

（1）C值的选取：C选的太小，导致负载电容对滤波电路的影响很大，一般IC的输入电容往往有1~10pF的输入电容。C值选的太大，则会影响滤波电路的高频特性，因为大电容的高频特性一般都不好。

（2）R值的选取：R值过小会加大电源的负载，R值过大则会消耗较多的能量。

RC滤波电路的最大缺陷就是它不仅消耗无用信号能量，而且也消耗有用信号能量。另外由于受电容高频特性的限制也不能用在频率较高的场合，例如数MHz以上需要用LC滤波器。

将R和C的位置互换可以得到RC高通滤波器，其频率响应与低通滤波器正好相反。

LC滤波电路

LC滤波电路应用较广泛，单板的电源滤波电路多采用LC滤波电路。LC滤波电路可以分成：L型、π型、T型、梯形。最简单的K型低通滤波器如下图所示：
