PCIE专题学习——1.0

PCIE基础概念（一）

1：PCIe的概念

PCIe是一种全双工，差分，端对端，串行告诉接口协议，PCI是并行处理的机制，差分可以提高传输的稳定性，全双工意味着发送端在发送的同时，也可以接收，问题在于串行会比并行处理快吗？当然不一定，这和系统时钟有关系对吧，假如在同一时钟下呢，好像并行会更快，但是PCIe中存在lane的概念，可以使用多条lane来弥补串行传输的缺陷，比如常见的PCIe2.0 X6表示PCIe第二代使用6lane。

2：PCIe拓扑结构

PCIe协议都是遵循端到端的互联的，假设CPU想要访问内存，CPU需要通过RC访问到memory，switch的出现是为了挂载更多的外设，处理更多的事务，RC可以将CPU的请求转换成PCIe的四种类型（IO Configration Memory Message）

3：PCIe的层结构

PCIe协议中包括事务层，数据链路层和物理层，

事务层：主要职责是创建（发送）或者解析（接收）TLP，流量控制，Qos，事务排序（Transcation ordering）等；

数据链路层：主要职责是创建（发送）或者解析（接收）DLLP，ack/nak协议（链路层检错和纠错），流控，电源管理等；

物理层：主要职责是处理所有的Packet数据物理传输，发送端数据分发到各个lane传输（stripe），接收端把各个lane上的数据汇总起来（De_stripe），每个lane上加扰（sramble）目的是让0和1分布均匀，去除信道的电磁干扰EMI，去扰（De-scramble），以及8/10或者128/130编码解码，等等。

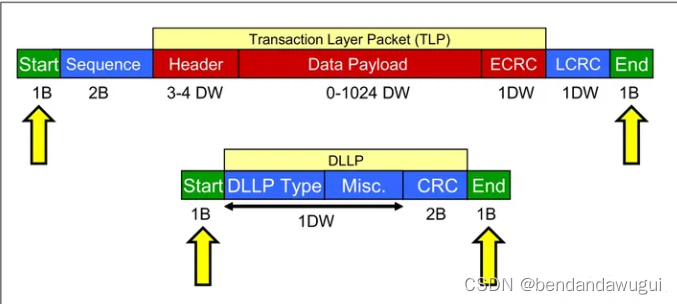

流程可以简述为：应用层提出一个需求（data），将数据打包（packet）发送给设备A的事务层（TLP），然后将TLP扩充为DLLP发送给设备A的数据链路层，最后扩充为PLP发送到设备A的物理层，然后发送到设备B的物理层，将其解包变成DLLP，然后发送至设备B的数据链路层，最后解包变成TLP发送至设备B的事务层。

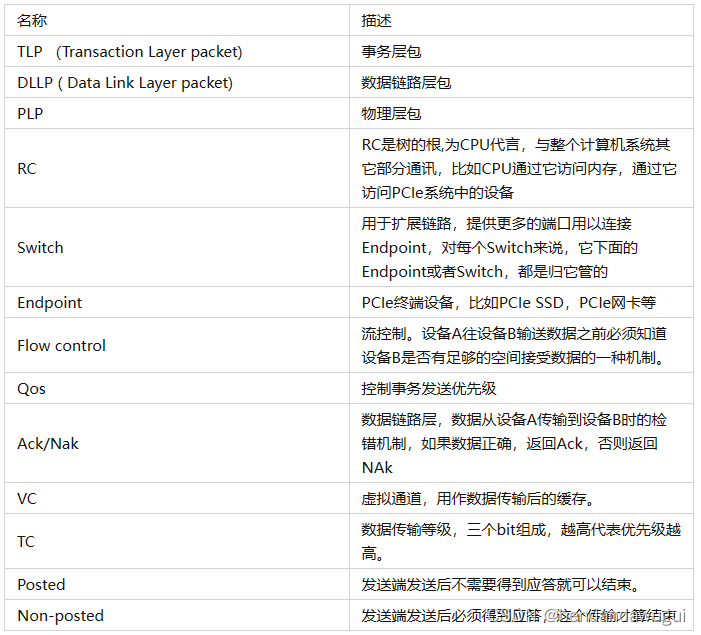

 4：专业术语解析
