DLLP包详解，Ack/Nak机制解读

1：概述：

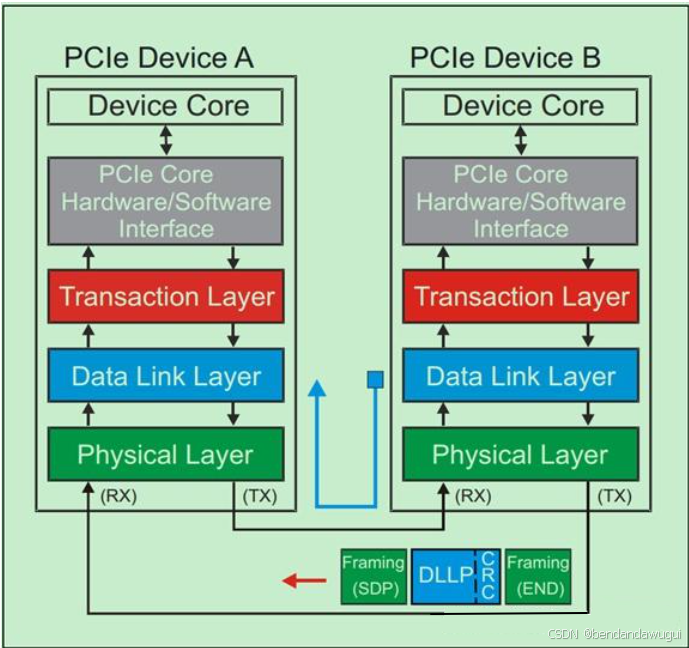

        DLLP一般指的是由发送端的数据链路层发送，接收端的数据链路层接收的数据包，其和事务层（Transaction Layer）一般没有什么关系，本文将要介绍的DLLP指的正是这样的数据包，一般用于Ack/Nak机制，功耗管理，Flow Control和一些厂商自定义用途等，示意图如下：

DLLP的格式是固定的，一共有8个字节，包括Framing （SDP & END）。和TLP不一样的地方是DLLP并未携带任何路由信息，原因很简单，因为DLLP只在相邻两个设备的数据链路之间通信，DLLP包始于数据链路层也止于数据链路层，并且DLLP一般也不需要和事务层交换信息；

注：前面文章中介绍的Flow Control，Ack/Nak等都是针对TLP，并不会对DLLP产生影响，但是这些功能正是借助DLLP才得以实现的。

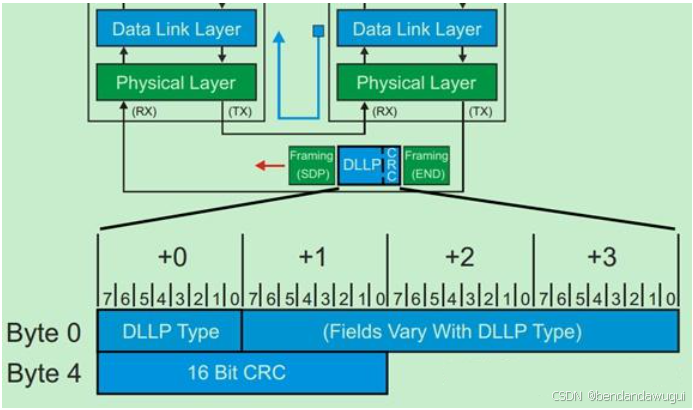

DLLP的一般格式如下所示：

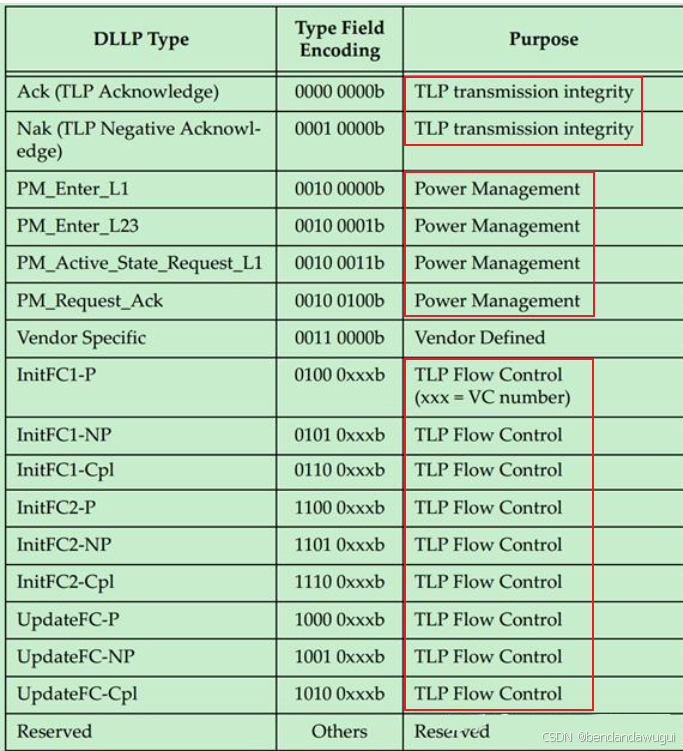

DLLP的类型与目标应用如下表中所示：

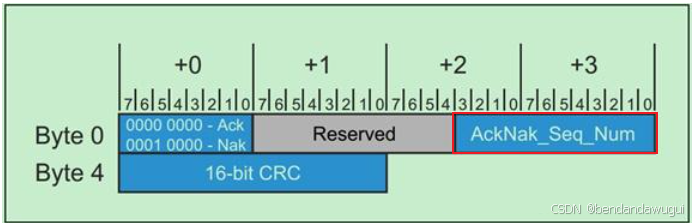

其中用于Ack/Nak的DLLP的格式如下：

 当用于Ack/Mak时，在Byte2&3有12个有效bit，用于放置PCIe报文序列号（NEXT_RCV_SEQ）

当收到完好的TLP报文时：

• 如果接收报文序列号等于NEXT_RCV_SEQ，那填入当前序列号，发送ACK类型报文给对端；
• 如果接收报文序列号小于NEXT_RCV_SEQ，即收到了重复报文，则填入NEXT_RCV_SEQ-1，即上一个完好的TLP报文序列号，以ACK类型报文发送给对端；

如果收到错误的序列号大于NEXT_RCV_SEQ的TLP报文：

• 则发送Nak报文给对端，填入NEXT_RCV_SEQ-1，即上一个完好TLP报文序列号

详细的重传过程见 ：PCIe专题学习——3.2（数据链路层Ack/Nak机制解析）_pcie lcrc-CSDN博客

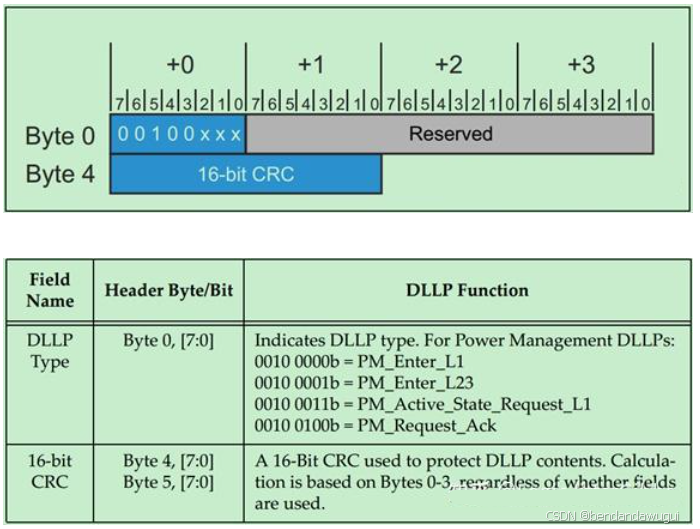

2：用于功耗管理（Power Management）的DLLP的格式如下

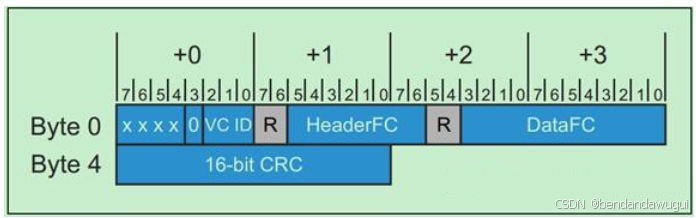

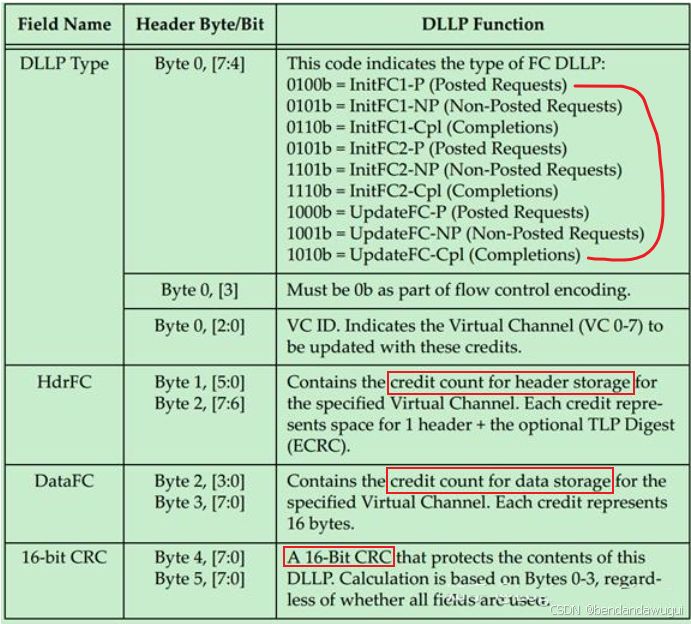

3：用于Flow Control的DLLP的格式如下

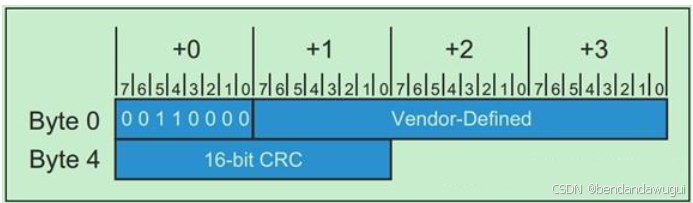

4：厂商自定义的DLLP格式如下
