halcon 算子shape_trans

shape_trans

函数原型：shape_trans(Region : RegionTrans : Type : )

函数作用：变换区域的形状

参数列表：

Region（in）：被变换的区域

RegionTrans（out）：变换后的区域

Type（in）：变换类型

参数Type的可选项解释如下：

convex：凸包性

ellipse：与输入区域有相同的矩和区域的椭圆

outer_circle：最小外接圆

inner_circle：最大内接圆

rectangle1：平行于坐标轴的最小外接矩形

rectangle2：最小外接矩形

inner_rectangle1：平行于坐标轴的最大内接矩形

inner_rectangle2：输入区域的骨架点拥有同输入区域的重心点最小的距离

注意：如果Type是outer_circle，最终的圆形区域不是完全覆盖输入区域，因为内部算法原理是由算子smallest_circle和gen_circle完成的。由smallest_circle计算的半径能够小到1/sqrt(2)-0.5个像素。同时，由gen_circle生成的圆在双方向上由0.5个像素转换。因此，当加入双方的影响，原因区域可能要超出返回圆形区域至多1个像素

可能前置项：

connection, regiongrowing

可能后置项：

disp_region, regiongrowing_mean, area_center

可替代项：

convexity, elliptic_axis, area_center, smallest_rectangle1, smallest_rectangle2, inner_rectangle1, set_shape, select_shape, inner_circle

*清空显示窗口。
dev_close_window ()
*读取参考图像。这里读取图像是为了创建模板。
read_image (Image, 'D:/data/pen01.jpg')
*因为参考图像因为拍摄的原因会有一些噪声，因此使用均值滤波对图像进行平滑。

mean_image (Image, ImageMean, 3, 3)
*获取图像的宽和高用于窗口显示
get_image_size (Image, Width, Height)
*设置窗口显示参数，包括设置绘制线条的颜色和线宽等
dev_close_window ()
dev_open_window (0, 0, Width, Height, 'black', WindowHandle)
dev_set_color ('red')
dev_display (Image)
dev_set_draw ('margin')
dev_set_line_width(3)

*对原图进行阈值分割，粗略的提取出印刷图案的区域
threshold (ImageMean, Region, 0, 42)
*对印刷图案区域做一定的膨胀，使选区完全包围印刷图案部分
dilation_circle (Region, RegionDilation, 8.5)

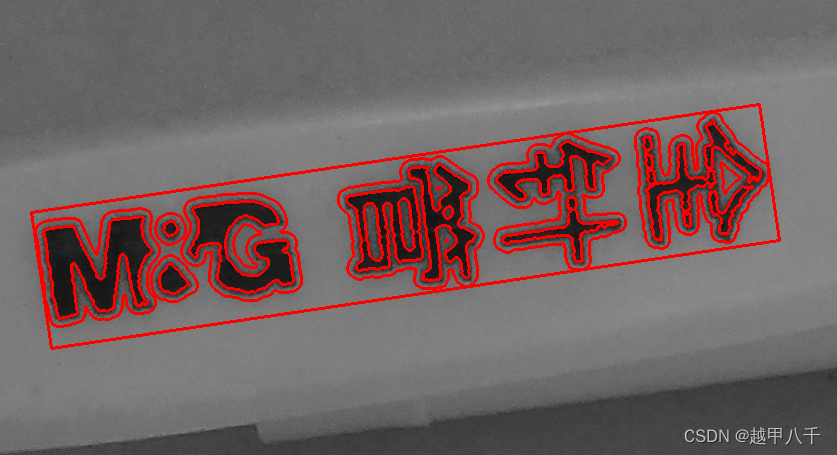

*将选择转化为包围的形状
shape_trans (RegionDilation, RegionTrans, 'rectangle2')
dev_display (RegionTrans)

参考：https://blog.csdn.net/doubleintfloat/article/details/133674742?spm=1001.2014.3001.5501
halcon 帮助文档
