直流电源端口雷击或瞬态浪涌防护设计方案图详解

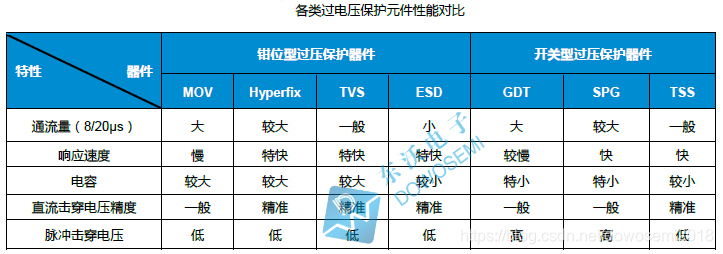

之前分享过交流AC电源端口浪涌保护方案，接下来，电路保护器件厂家东沃电子DOWOSEMI要为大家分享的话题是：直流DC电源端口浪涌保护方案。一个理想的直流DC电源端口浪涌抑制方案，是要结合不同电路保护器件的优缺点来组合运用的，以压敏电阻、陶瓷气体放电管、TVS瞬态抑制二极管为例，其优缺点如下：​

压敏电阻MOV
优点：响应速度较快、非线性特性好、通流量大、残压较低、无续流
缺点：漏电流比较大、比较容易老化
陶瓷气体放电管GDT
优点：漏电流小、通流量大、绝缘电阻高
缺点：响应速度慢、有续流、动作电压精度低、残压较高
TVS瞬态抑制二极管
优点：响应速度快、动作电压精度高、残压低、无续流
缺点：通流量小、耐流能力差

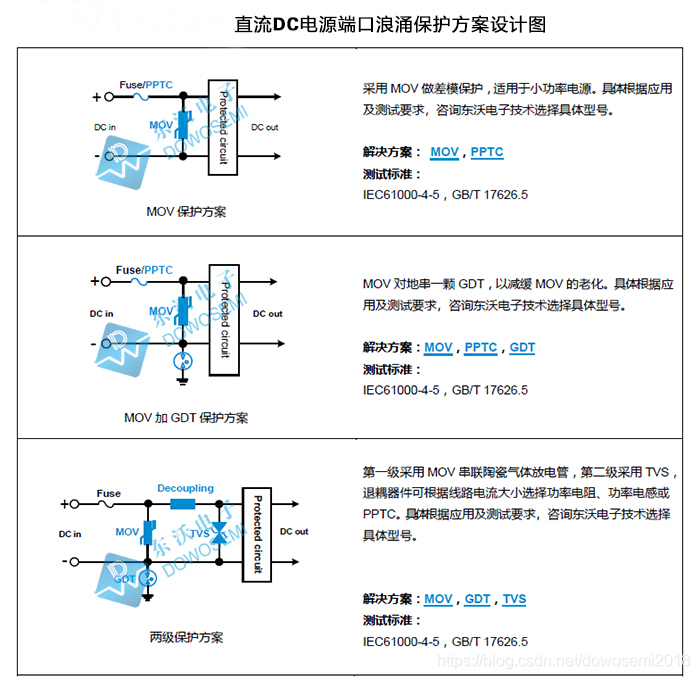

一直以来，在电源端口雷击或瞬态浪涌防护方案中，电子工程师会组合压敏电阻MOV、陶瓷气体放电管、TVS二极管、自恢复保险丝等电路保护器件一起使用。具体如何选用，详见直流DC电源端口浪涌设计方案图，如下：

1）压敏电阻MOV保护方案：选用压敏电阻MOV做差模保护，此方案适用于小功率电源。具体型号，要根据应用及测试要求选型，详情咨询东沃电子技术人员。

2）压敏电阻MO
