SMCJ30CA(TVS管)参数图文详解

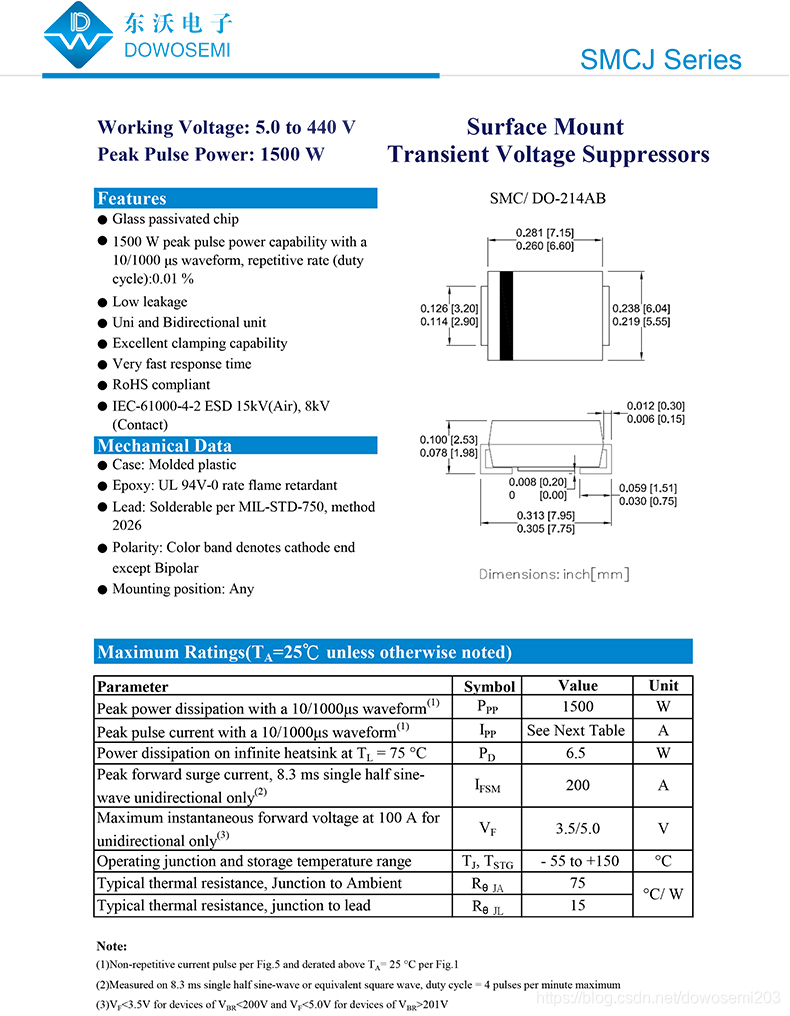

贴片SMCJ30CA瞬态抑制二极管，主要用于浪涌与静电保护应用，采用SMC/DO-214AB封装形式，SMCJ系列的TVS型号齐全，工作电压从5.0 V-440.0 V，脉冲电流从2.10 A-156.25 A，SMBJ30CA属于SMBJ系列的其中一款，在10/1000us波脉冲功率为1500W，具有PS速的响应时间，具体参数为：

最大峰值脉冲功率Ppp：1500W

最大箝位电压Vc：48.4V

最大反向工作电压Vrwm：30V

反向击穿电压Vbr最小值：33.3V

反向击穿电压Vbr最大值：36.8V
　　

根据用途选用TVS的极性及封装结构。交流电路选用双极性TVS较为合理;多线保护选用TVS阵列更为有利。

温度考虑，瞬态电压抑制器可以在-55~+150之间工作。如果需要TVS在一个变化的温度工作，由于其反向漏电流ID是随增加而增大;功耗随TVS结温增加而下降，从+25到+175.大约线性下降50%雨击穿电压VBR随温度的增加按一定的系数增加。因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。

TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。若选用的VWM太低，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压，并行连接分电流。

当脉冲峰值电流Ipp流过TVS二极管时，其两端出现的最大电压值称为箝位电压Vc。Vc和Ipp反映了TVS二极管的浪涌抑制能力。通常把Vc与VBR之比称为箝位因子(系数)，其值一般在1.2～1.4之间。实际使用时，应使Vc不大于被保护电路的最大允许安全电压，否则被保护器件将面临被损坏的可能。
