TVS管的封装和分类详解

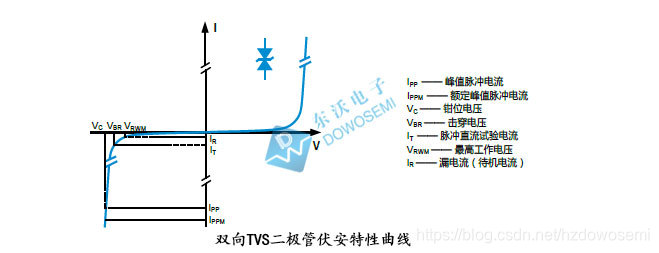

​TVS瞬态（变）电压抑制二极管选型过程中，封装形式是一个不容忽视的参数因素。所谓封装形式，是指安装在半导体集成电路芯片用的外壳，不仅起到安装、固定、密封、保护芯片和增强电热性方面的作用，同时还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。TVS瞬态（变）电压抑制二极管封装形式多样，根据样式可分为直插型和贴片型，具体封装形式有：

1）DO-218AB封装：SM5S系列（3600W）、SM6S系列（4600W）、SM8S系列（6600W）、SM8T系列（6600W）；
2）SMA/DO-214AC封装：SMAJ系列（400W）、P4SMA系列（400W）、TPSMAJ系列（400W）、SMA6J系列（600W）；
3）SMB/DO-214AA封装：SMBJ系列（600W）、P6SMB系列（600W）、TPSMBJ系列（600W）、SMB10J系列（1000W）、SACB系列、SACA系列；
4）SMC/DO-214AB封装：1.5SMC系列（1500W）、SMCJ系列（1500W）、TPSMCJ系列（1500W）、SMDJ系列（3000W）、TPSMDJ系列（3000W）、5.0SMDJ系列（5000W）、TP5.0SMDJ系列（5000W）；
5）SOD-123封装：SMF系列（200W）、TPSMF系列（200W）、SMF4L系列（400W）；
6）DO-41封装：P4KE系列（400W）；
7）DO-15封装：SA系列（500W）、P6KE系列（600W）、SAC系列；
8）DO-201封装：1.5KE系列（5000W）、LCE系列；
9）R-6/P600封装：3KP系列（3000W）、5KP系列（5000W）、LDP系列（6000W）、15KP系列（15000W）、30KP系列（30000W）；
10）NA封装：蓝宝宝浪涌抑制器KA系列；

在实际电路保护应用中，具体选用何种封装形式的TVS瞬态（变）电压抑制二极管为电路安全保驾护航，可咨询FAE电子工程师，免费为您答疑解惑!!！
