STM32通过调用库函数进行编程

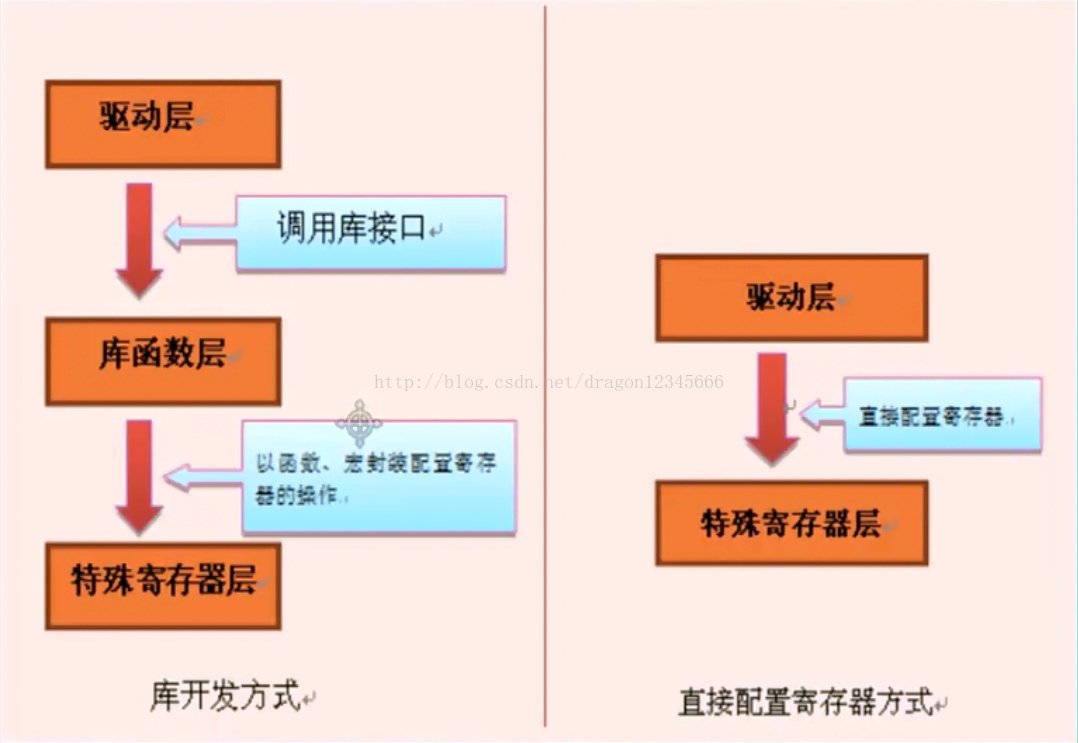

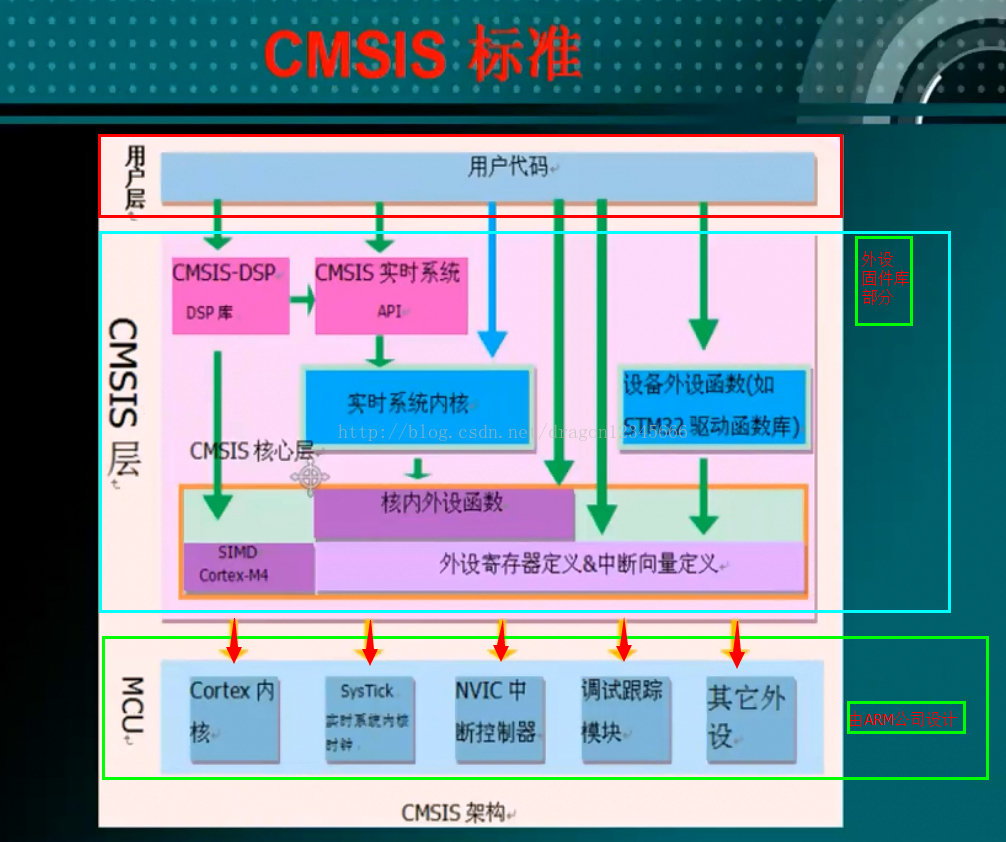

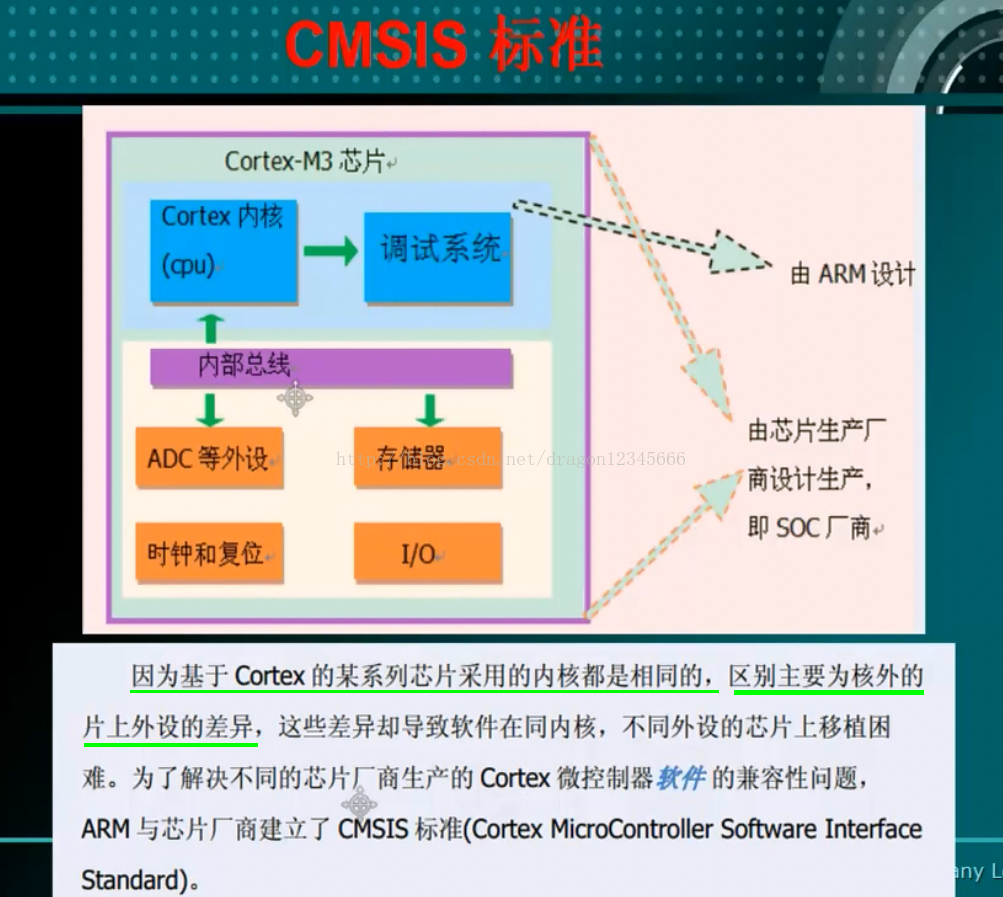

1、调用库函数编程和直接配置寄存器编程的区别:

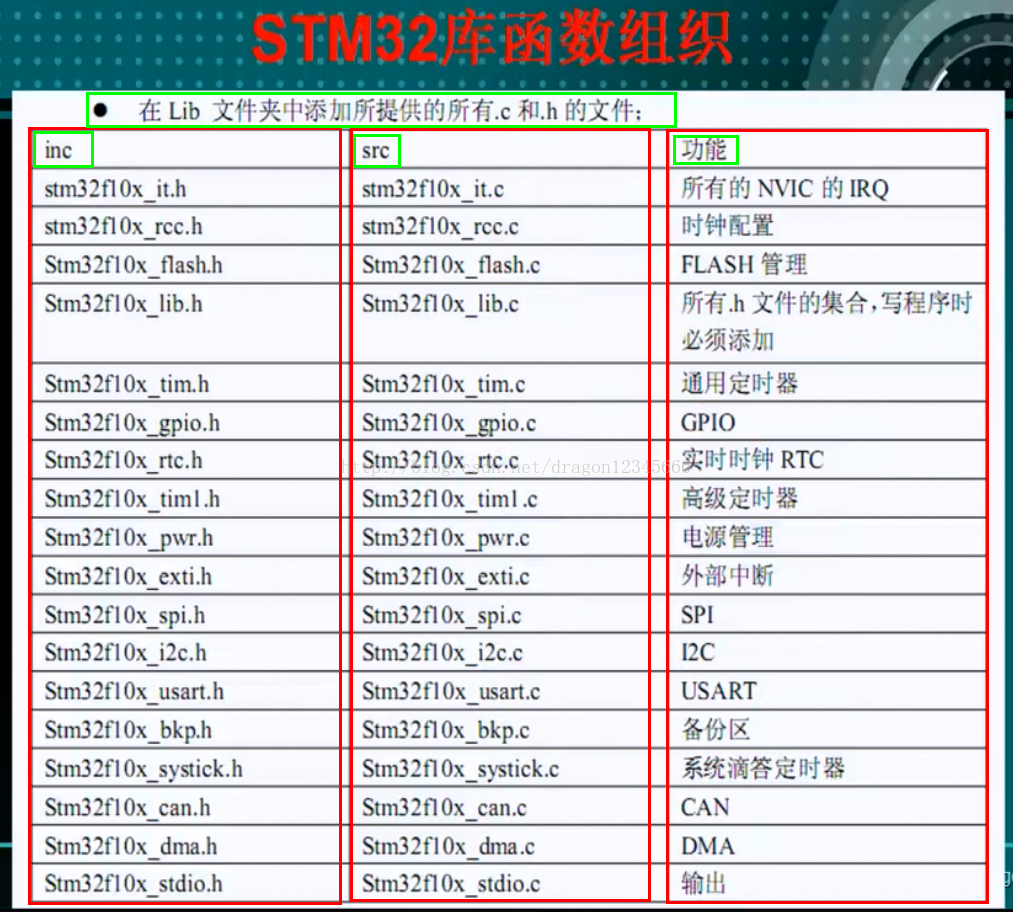

2、CMSIS标准:



3、STM32库函数的组织:



4、程序例举:

调用库函数实现通过USART发送数据(26个大写的英文字母)


首先:在主函数部分先要(调用自己编写的函数)对USART要用到的I/O端口进行配置、打开系统时钟配置和对USART1进行参数配置

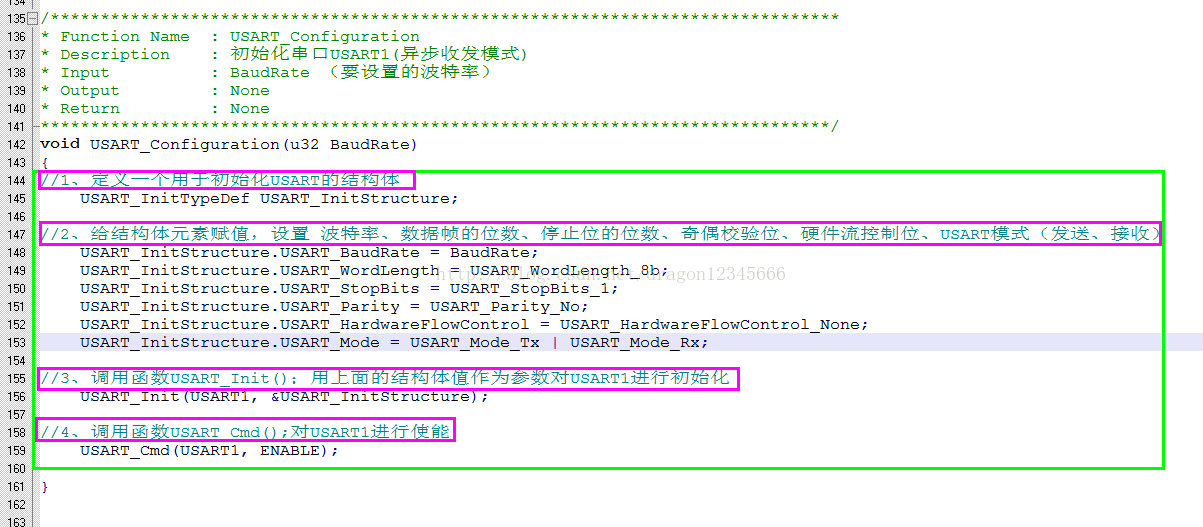

下图是通过调用库函数对USART1的参数进行配置,将其配置成异步收发模式、波特率用户可以自定的串口:



/**************************************************************************************************
 *	硬件平台:STM32F103VC
 *	学习重点:调用库函数来实现对USART的操作
 *	实现功能:软件仿真,实现STM32通过USART1发送数据
 *	作    者:赵小龙
 **************************************************************************************************/


/* Includes ------------------------------------------------------------------*/
#include "stm32f10x_lib.h"	  //包含了所有的头文件 它是唯一一个用户需要包括在自己应用中的文件,起到应用和库之间界面的作用。
#include "stm32f10x_map.h"


/*----------------函数声明部分---------------*/
void delay1ms(int t) ;
void RCC_Configuration(void) ;
void GPIO_Configuration(void) ;
void USART_Configuration(u32 BaudRate) ;


/* Private functions -----------------------------------------------------------------------------*/
/**************************************************************************************************
* Function Name  : main
* Description    : 软件仿真,从USART1发送26个大写的英文字母
* Input          : None
* Output         : None
* Return         : None
****************************************************************************************************/
int main(void)
{

	u8 i,data;
/*--------配置开启系统时钟、配置USART1发送/接收使用的两个I/O口、配置USART1---------------------------------------------*/
	RCC_Configuration();
	GPIO_Configuration();
	USART_Configuration(19600);

/*--------发送一串字符‘A’--‘Z’到USART1的DR-----------------------------------------------------------------------------*/
	data='A';
	for(i=0;i<26;i++)
	{
		USART_SendData(USART1, data) ;
		data++ ;
		while(USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET) ;//发送完成标志位为1时便是数据发送完毕,若为0时则应让程序等待(等待数据发送发送完成)

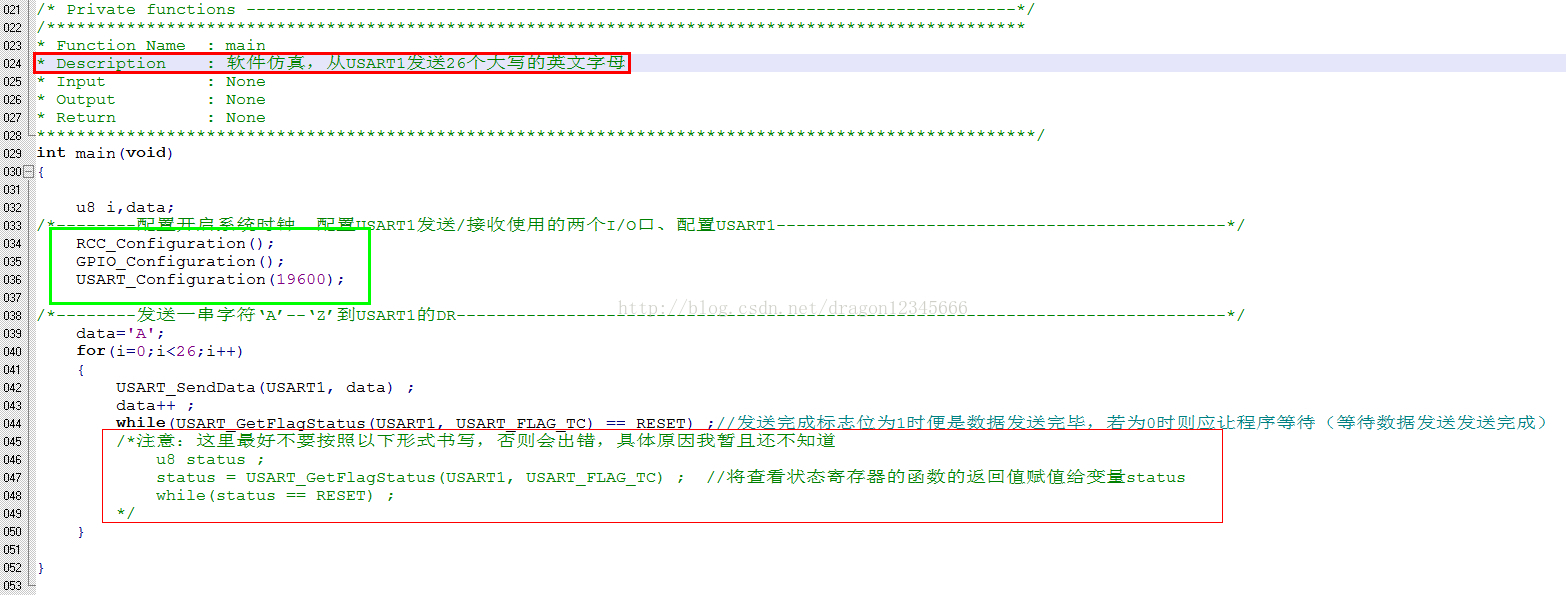

		/*注意:这里最好不要按照以下形式书写,否则会出错,具体原因我暂且还不知道
			u8 status ;
			status = USART_GetFlagStatus(USART1, USART_FLAG_TC) ;  //将查看状态寄存器的函数的返回值赋值给变量status
			while(status == RESET) ;
		*/
	}

}

/*******************************************************************************
* Function Name  : Delay_Ms
* Description    : delay 1 ms.
* Input          : dly (ms)
* Output         : None
* Return         : None
*******************************************************************************/
void delay1ms(int t)
{
	//机器周期T = 1/(72000000/12)s = 1/6000000 s = 1/6 us
	int temp = 6000/4 ;
	while(t--)
	{
		while(temp--)
		{ ; }
	}

}


/*******************************************************************************
* Function Name  : RCC_Configuration
* Description    : Configures the different system clocks.
* Input          : None
* Output         : None
* Return         : None
*******************************************************************************/
void RCC_Configuration(void)
{
	//----------使用外部RC晶振-----------
	RCC_DeInit();			//初始化为缺省值
	RCC_HSEConfig(RCC_HSE_ON);	//使能外部的高速时钟
	while(RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET);	//等待外部高速时钟使能就绪

	//FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);	//Enable Prefetch Buffer
	//FLASH_SetLatency(FLASH_Latency_2);		//Flash 2 wait state

	RCC_HCLKConfig(RCC_SYSCLK_Div1);		//HCLK = SYSCLK
	RCC_PCLK2Config(RCC_HCLK_Div1);			//PCLK2 =  HCLK
	RCC_PCLK1Config(RCC_HCLK_Div2);			//PCLK1 = HCLK/2
	RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);	//PLLCLK = 8MHZ * 9 =72MHZ
	RCC_PLLCmd(ENABLE);			//Enable PLLCLK

	while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);	//Wait till PLLCLK is ready
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);	//Select PLL as system clock
	while(RCC_GetSYSCLKSource()!=0x08);		//Wait till PLL is used as system clock source

	//---------打开相应外设时钟--------------------
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);	//使能APB2外设的GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);	//使能APB2外设的GPIOC的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

	//GPIO_PinRemapConfig(GPIO_Remap_USART1,ENABLE);

}

/*******************************************************************************
* Function Name  : GPIO_Configuration
* Description    : 初始化GPIO外设
* Input          : None
* Output         : None
* Return         : None
*******************************************************************************/
void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;

  /* Configure USARTx_Tx as alternate function push-pull */
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  /* Configure USARTx_Rx as input floating */
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

}

/*******************************************************************************
* Function Name  : USART_Configuration
* Description    : 初始化串口USART1(异步收发模式)
* Input          : BaudRate (要设置的波特率)
* Output         : None
* Return         : None
*******************************************************************************/
void USART_Configuration(u32 BaudRate)
{
//1、定义一个用于初始化USART的结构体
	USART_InitTypeDef USART_InitStructure;

//2、给结构体元素赋值,设置 波特率、数据帧的位数、停止位的位数、奇偶校验位、硬件流控制位、USART模式(发送、接收)
	USART_InitStructure.USART_BaudRate = BaudRate;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;

//3、调用函数USART_Init();用上面的结构体值作为参数对USART1进行初始化
	USART_Init(USART1, &USART_InitStructure);

//4、调用函数USART_Cmd();对USART1进行使能
	USART_Cmd(USART1, ENABLE);

}

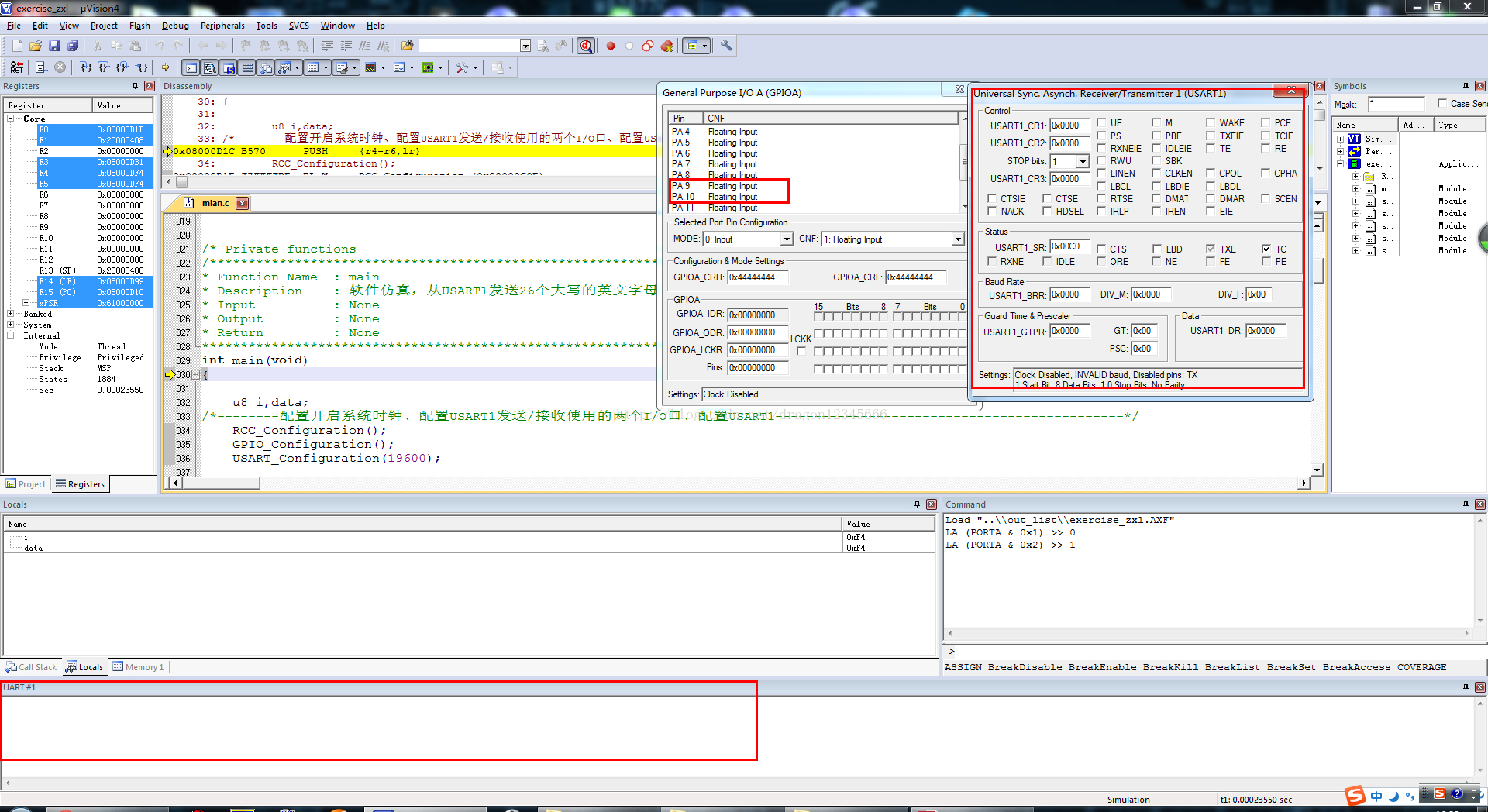

程序运行前:

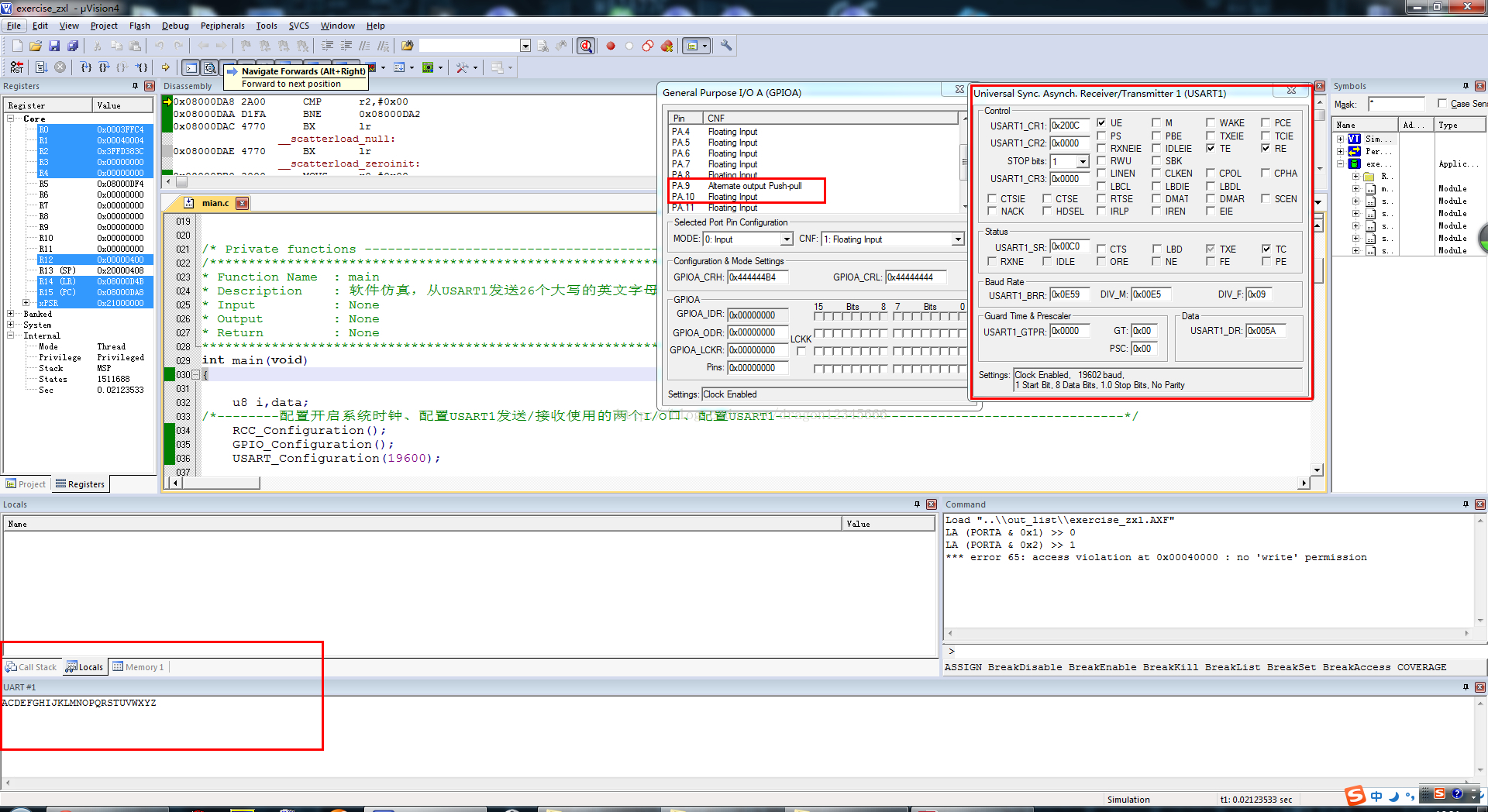

程序运行后:
