ArcMap客户端——功能区绘制步骤

目录



第一步、配准规划图

第二步、新建道路shp

第三步、画道路并且设置缓冲区

第四步、根据道路缓冲区和行政区划图来生成对应功能区图层

第五步、拆分功能区图层原始文件

第六步、擦除出4类功能区

第七步、合并所有文件

---

以下所有操作步骤皆是结合个人实际情况和经验

第一步、配准规划图

1、把规划图拖进arcgis，提示缺少空间信息，点击确定。

然后右键导航栏的空白区域，找到【地理配准】

2、在下拉栏选中需要配准的图片，选好之后就可以配准了，这里是要先找到规范图和百度、高德、天地图的参照物，然后点击下图红框内的【添加控制点】

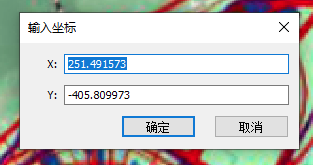

3、在地图上选好点之后，鼠标右键【输入X和Y】，输入参照物的经纬度坐标，一般三四个点就可以配准成功。

4、配准完成效果

这里的规范图我加了70%的透明度，可以看见下面透出来的地图，河流、公园都可以对的上了。

第二步、新建道路shp

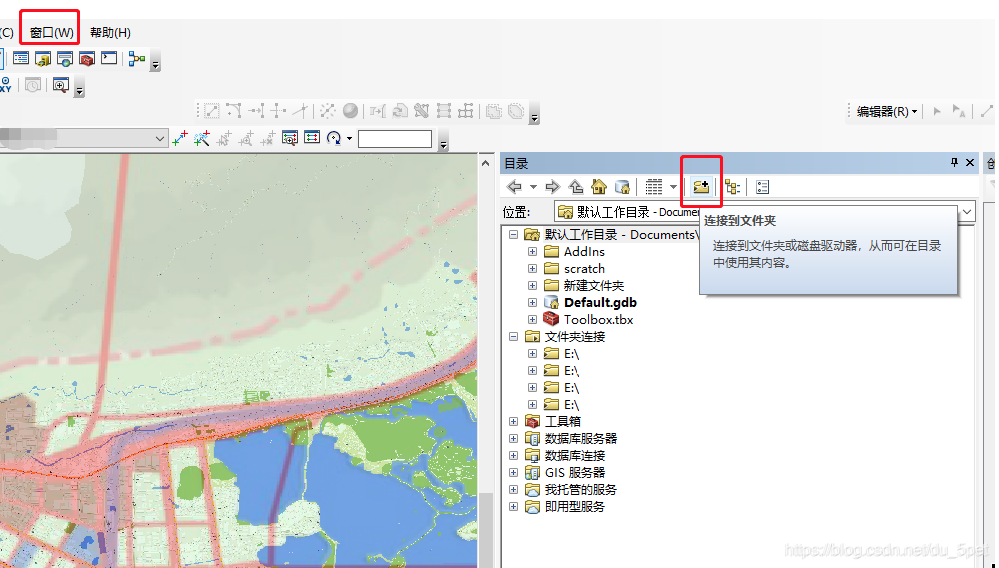

1、【窗口】→【目录】→【连接到文件夹】

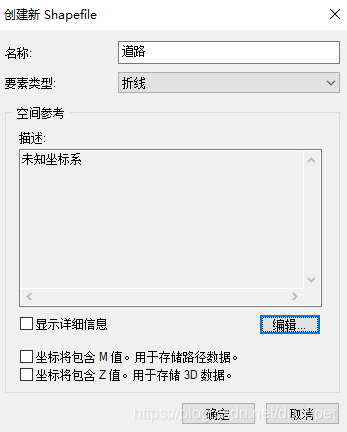

2、找到文件夹右键→新建Shapefile

要素类型：折线

然后点击编辑设置投影坐标系

3、点击【编辑】→【地理坐标系】→【World】→【WGS 1984】

设置完毕点击确定，就可以开始画道路了<
