编写一个基础的Bootloader，记录一下开发过程及遇到的问题。

1、基本思路

作为一个Bootloader，它首先需要具备跳转功能，能够跳转到我们的APP地址空间中运行APP。

其次，它还需要有能够读写FLASH的能力。除了启动APP，另外还有对APP进行升级的操作，这个功能需要用到读写FLASH的功能。

如果还要支持在Bootloader中升级应用，还需要具备通信功能，可以是蓝牙、串口、Wi-Fi等。

除了基本的信息提示，升级过程中还需要交互功能。这些依赖于LED提示、串口输出等。

完成以上功能，一个简易的Bootloader就算是完成了。当然，只支持很少的功能，一般复杂的，我们还需要拥有固件完整性校验、签名校验，多分区启动等。

2、Bootloader启动流程

MCU从FLASH的首地址进行加载，这里针对stm32l475，是0x8000000。这个地址存放的是终端向量表，首先初始化栈顶指针，然后各个中断函数的注册。
然后就跳转到我们的Bootloader中的main函数，执行我们的代码。
如果检测到数据分区有升级标志，或者有按键按下，则进入升级状态；否则，跳转到APP分区的首地址。
如果是进入升级状态，使用串口通信的话，需要把串口打开，等待升级指令和升级数据，再接收到数据后，将其写入到FLASH中，所有的数据写入完成后，则执行跳转到APP分区首地址。
APP分区的代码，可以是通过ST-Link直接烧录，也可以是通过我们Bootloader进行升级写入。需要注意的时候，Cubemx中生成的功能中，有中断向量表的偏移量设置项。在APP工程编译的时候，我们需要修改中断向量表的偏移量，否则，APP启动后，使用的仍然是Bootloader的中断向量表中的一些中断函数地址。显然，这是不行的。另外，APP工程还需要修改FLASH的地址。在KEIL的IROM选项中进行修改，根绝我们划分的FLASH MAP确定地址。

3、创建工程

需要创建三个工程：Bootloader、Application、dfu server。Bootloader和Application使用cubemx创建，dfu server是运行在PC端的串口升级程序，用来给STM32进行升级使用的。
仓库地址。

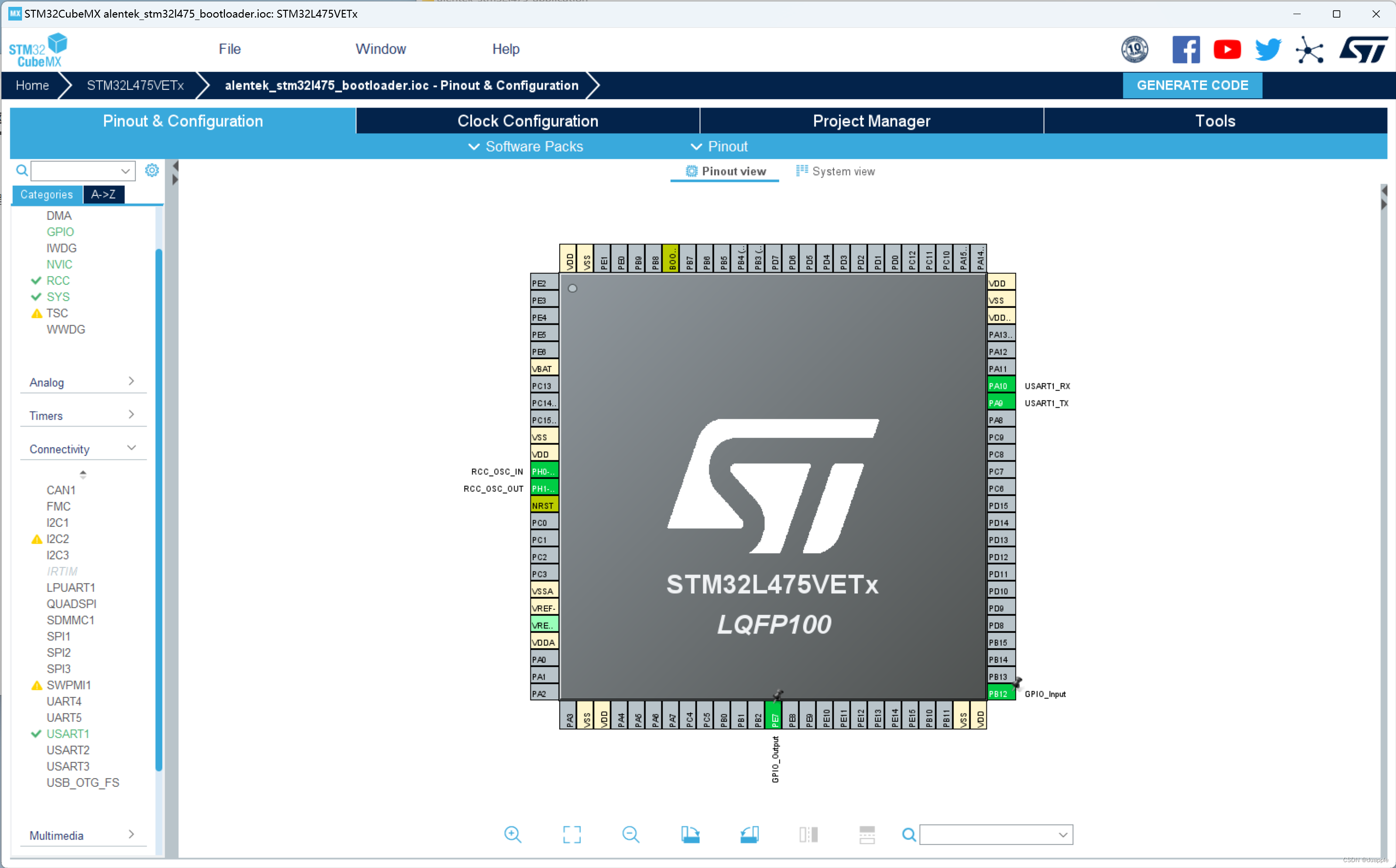

Bootloader

使能以下外设：PB12用于按键进入Bootloader升级模式，PE7用于LED红色指示灯，指示Bootloader所处的状态，PA10和PA9用于串口通信。

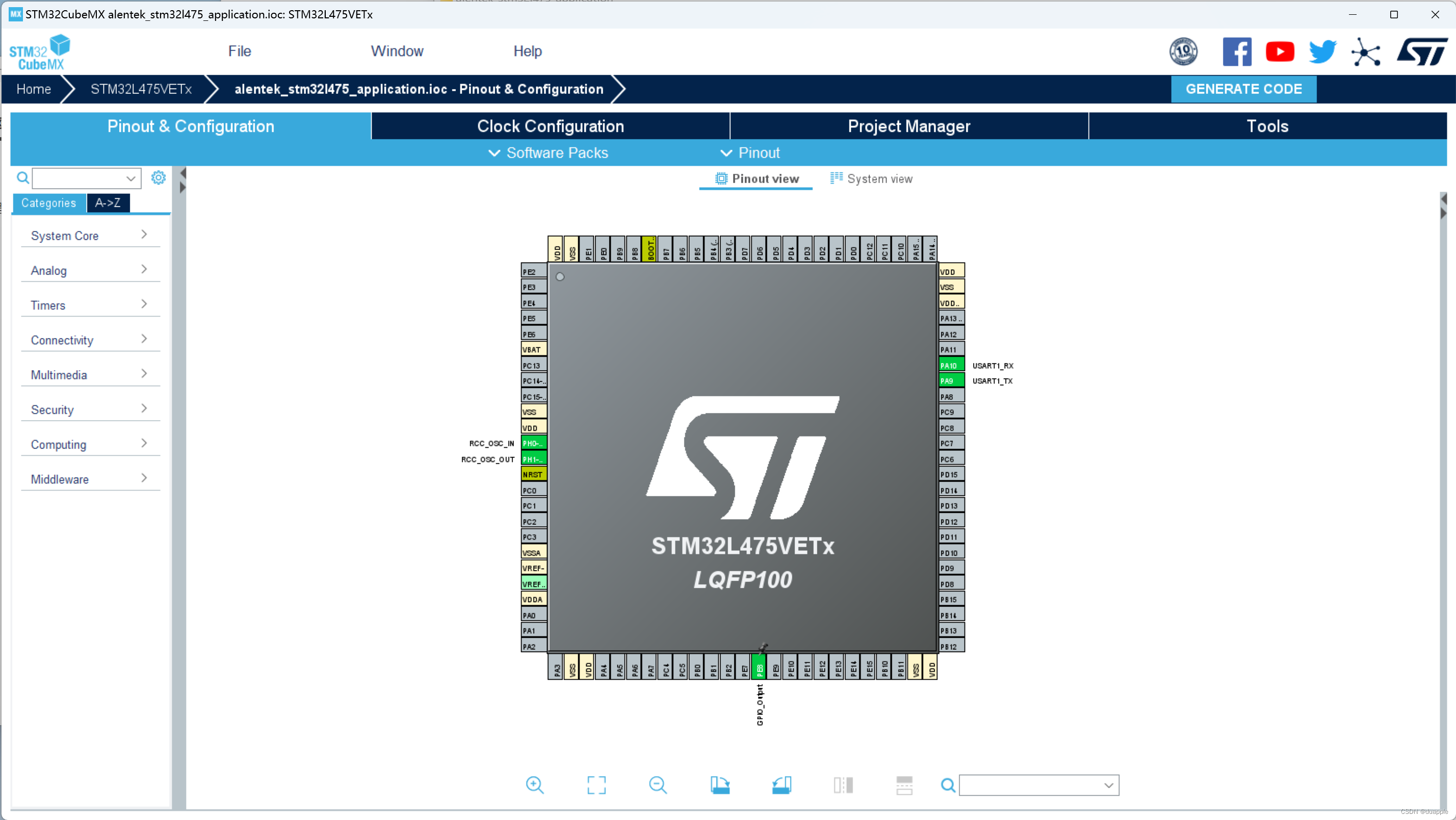

Application

APP应用使能一下外设：PA10和PA9用于串口输出显示，PE8用于绿色指示灯。

在这里插入图片描述

创建完MDK工程后，需要进行以下修改。

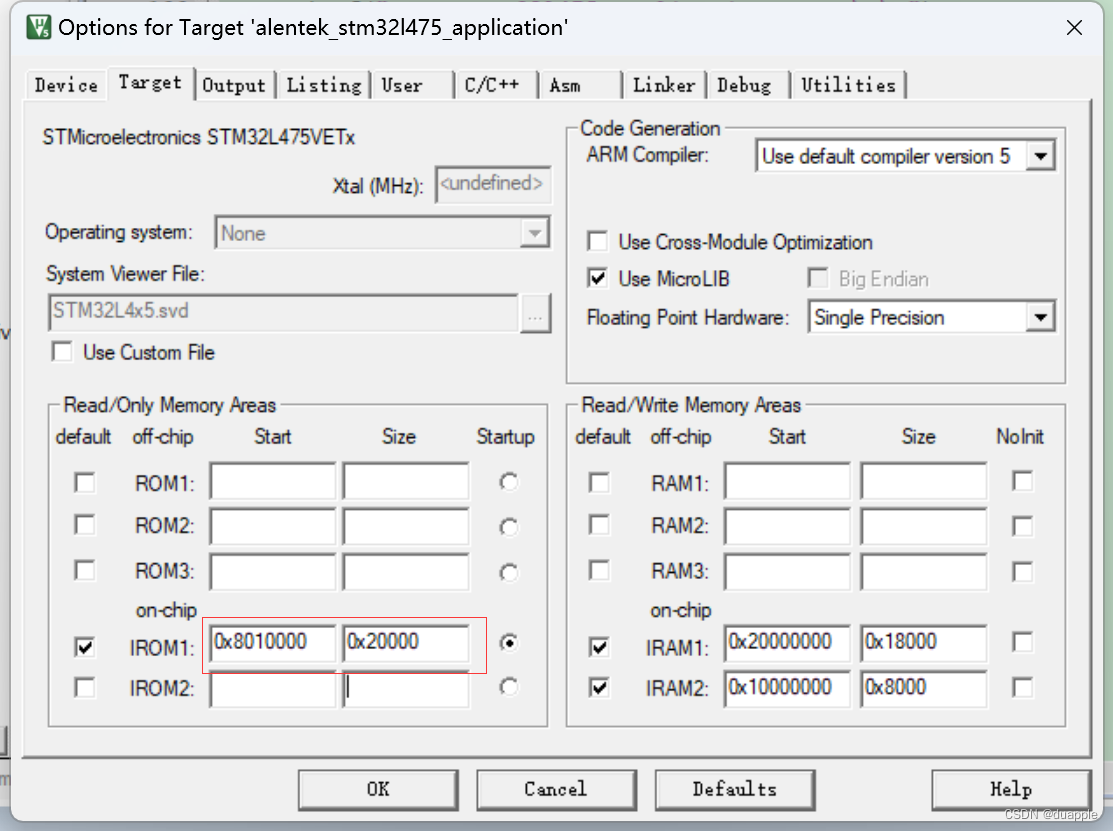

IROM

设置分区的起始地址和大小偏移量。这个设置主要是针对Application工程，由于该分区的起始地址不是FLASH的起始地址，设置好后，生成的用于烧录的HEX文件才能被设置为正确的地址。

在这里插入图片描述

分区划分：

在这里插入图片描述

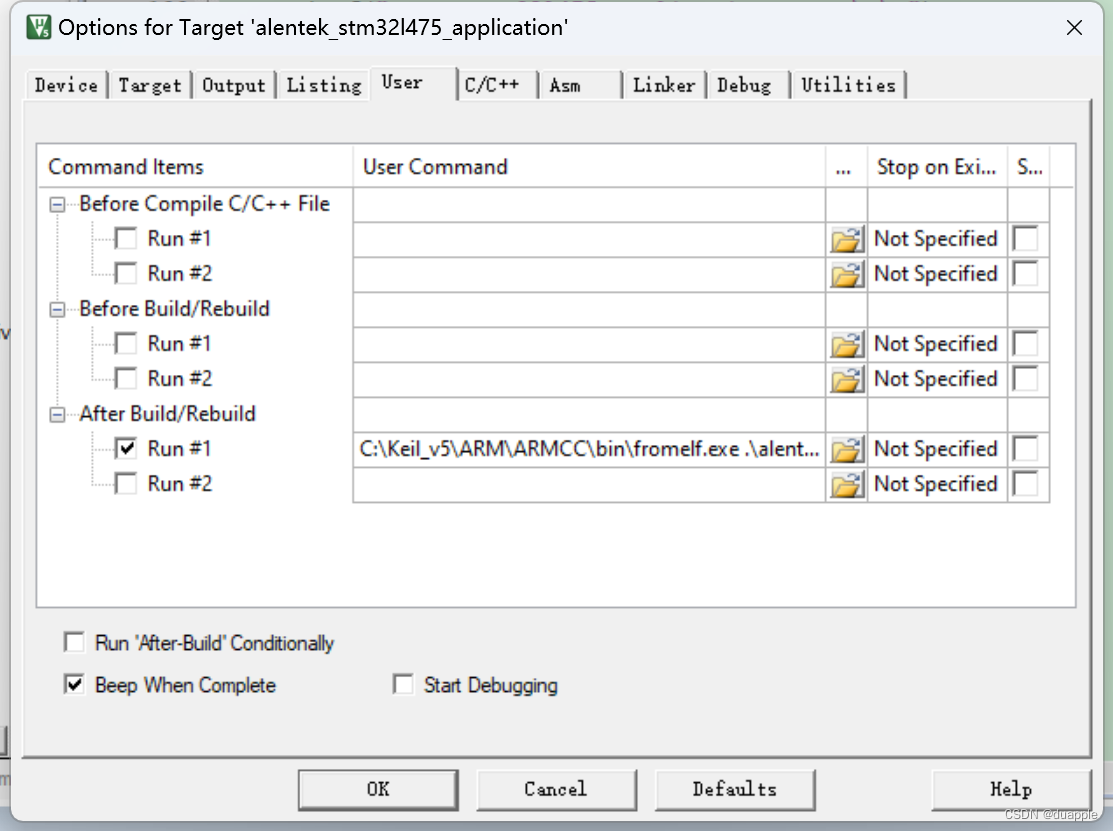

Script

添加After Build脚本，用于在编译结束时生成.bin文件。

C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe .\alentek_stm32l475_application\alentek_stm32l475_application.axf --bin -o .\alentek_stm32l475_application\firmware.bin

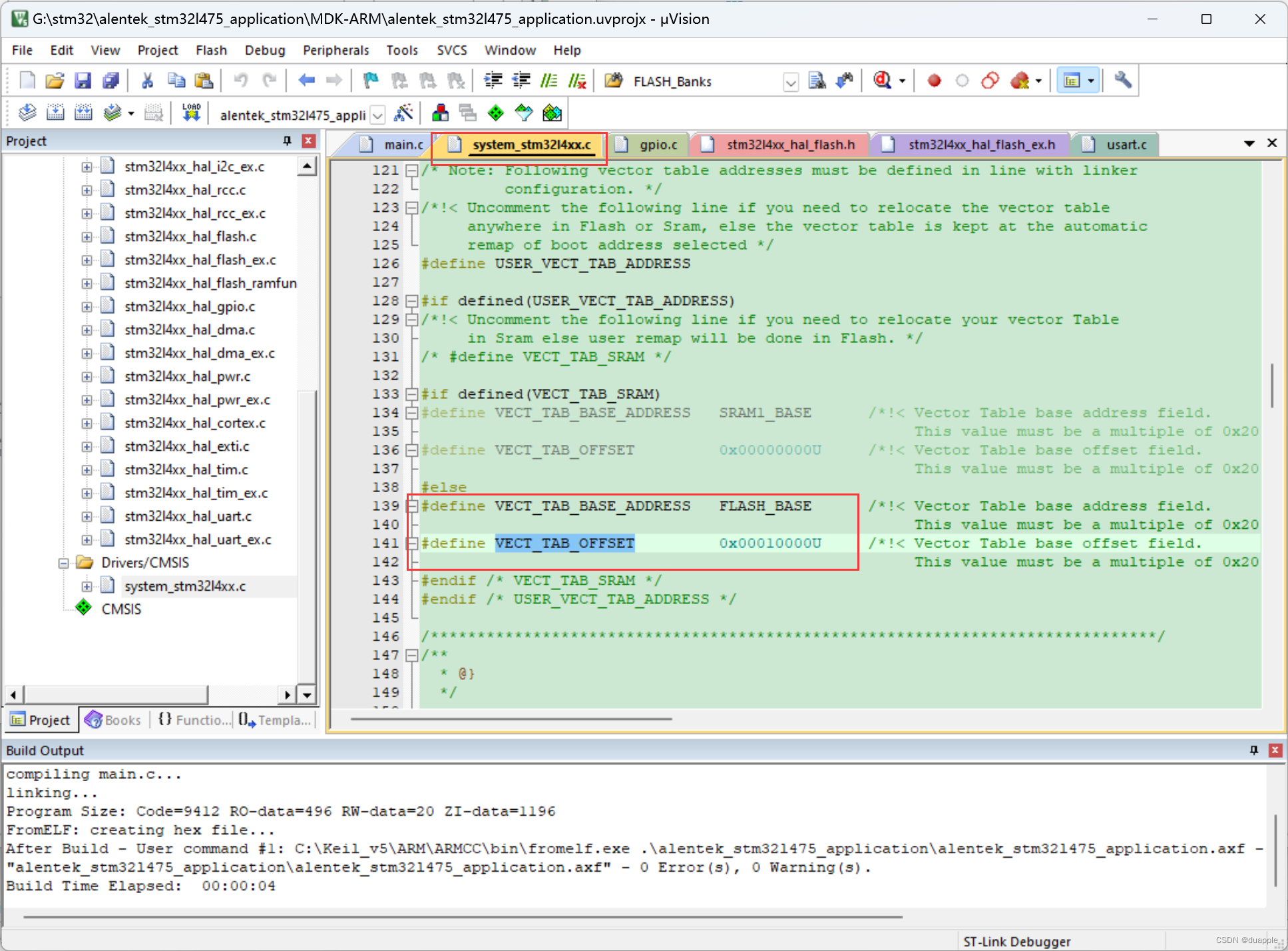

中断向量表地址修改

需要修改Application工程中的中断向量表的偏移量（即APP分区的起始地址偏移量），这个是相较于FLASH起始地址计算的。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dDz3PfGi-1666009653308)(images/markdown/stm32 bootloader开发记录/image-20221014091143018.png)]

完成以上步骤，基础工程就搭建好了。

4、代码

接下来就是完成Bootloader启动流程中，main中需要完成的业务逻辑了。

首先是确定是否有升级需求，如果有就进入到升级模式，串口接收升级数据，否则，直接跳转APP分区运行。

进入升级模式，需要拟定通信协议。

通信协议内容如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ointFiJu-1666009653309)(images/markdown/stm32 bootloader开发记录/image-20221014091601721.png)]

CMD用于串口启动和退出OTA状态，HEADER用于传输升级文件的信息，DATA用于传输升级文件内容，RESP用于MCU对PC端的程序进行响应。

由于协议中要用到CRC校验，因此可以在cubemx中开启CRC外设，用于计算CRC32的校验值。

CRC_InitTypeDef结构体定义的注释显示，默认使用的是CRC32/MPEG2。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FkhKmMEv-1666009653310)(images/markdown/stm32 bootloader开发记录/image-20221014092015186.png)]

PC端，直接使用软件的CRC校验。使用效率较高的查表法来实现。

/* CRC余式表 */
const unsigned int crc_table[256] = {
    0x00000000, 0x04c11db7, 0x09823b6e, 0x0d4326d9, 0x130476dc, 0x17c56b6b, 0x1a864db2, 0x1e475005,
    0x2608edb8, 0x22c9f00f, 0x2f8ad6d6, 0x2b4bcb61, 0x350c9b64, 0x31cd86d3, 0x3c8ea00a, 0x384fbdbd,
    0x4c11db70, 0x48d0c6c7, 0x4593e01e, 0x4152fda9, 0x5f15adac, 0x5bd4b01b, 0x569796c2, 0x52568b75,
    0x6a1936c8, 0x6ed82b7f, 0x639b0da6, 0x675a1011, 0x791d4014, 0x7ddc5da3, 0x709f7b7a, 0x745e66cd,
    0x9823b6e0, 0x9ce2ab57, 0x91a18d8e, 0x95609039, 0x8b27c03c, 0x8fe6dd8b, 0x82a5fb52, 0x8664e6e5,
    0xbe2b5b58, 0xbaea46ef, 0xb7a96036, 0xb3687d81, 0xad2f2d84, 0xa9ee3033, 0xa4ad16ea, 0xa06c0b5d,
    0xd4326d90, 0xd0f37027, 0xddb056fe, 0xd9714b49, 0xc7361b4c, 0xc3f706fb, 0xceb42022, 0xca753d95,
    0xf23a8028, 0xf6fb9d9f, 0xfbb8bb46, 0xff79a6f1, 0xe13ef6f4, 0xe5ffeb43, 0xe8bccd9a, 0xec7dd02d,
    0x34867077, 0x30476dc0, 0x3d044b19, 0x39c556ae, 0x278206ab, 0x23431b1c, 0x2e003dc5, 0x2ac12072,
    0x128e9dcf, 0x164f8078, 0x1b0ca6a1, 0x1fcdbb16, 0x018aeb13, 0x054bf6a4, 0x0808d07d, 0x0cc9cdca,
    0x7897ab07, 0x7c56b6b0, 0x71159069, 0x75d48dde, 0x6b93dddb, 0x6f52c06c, 0x6211e6b5, 0x66d0fb02,
    0x5e9f46bf, 0x5a5e5b08, 0x571d7dd1, 0x53dc6066, 0x4d9b3063, 0x495a2dd4, 0x44190b0d, 0x40d816ba,
    0xaca5c697, 0xa864db20, 0xa527fdf9, 0xa1e6e04e, 0xbfa1b04b, 0xbb60adfc, 0xb6238b25, 0xb2e29692,
    0x8aad2b2f, 0x8e6c3698, 0x832f1041, 0x87ee0df6, 0x99a95df3, 0x9d684044, 0x902b669d, 0x94ea7b2a,
    0xe0b41de7, 0xe4750050, 0xe9362689, 0xedf73b3e, 0xf3b06b3b, 0xf771768c, 0xfa325055, 0xfef34de2,
    0xc6bcf05f, 0xc27dede8, 0xcf3ecb31, 0xcbffd686, 0xd5b88683, 0xd1799b34, 0xdc3abded, 0xd8fba05a,
    0x690ce0ee, 0x6dcdfd59, 0x608edb80, 0x644fc637, 0x7a089632, 0x7ec98b85, 0x738aad5c, 0x774bb0eb,
    0x4f040d56, 0x4bc510e1, 0x46863638, 0x42472b8f, 0x5c007b8a, 0x58c1663d, 0x558240e4, 0x51435d53,
    0x251d3b9e, 0x21dc2629, 0x2c9f00f0, 0x285e1d47, 0x36194d42, 0x32d850f5, 0x3f9b762c, 0x3b5a6b9b,
    0x0315d626, 0x07d4cb91, 0x0a97ed48, 0x0e56f0ff, 0x1011a0fa, 0x14d0bd4d, 0x19939b94, 0x1d528623,
    0xf12f560e, 0xf5ee4bb9, 0xf8ad6d60, 0xfc6c70d7, 0xe22b20d2, 0xe6ea3d65, 0xeba91bbc, 0xef68060b,
    0xd727bbb6, 0xd3e6a601, 0xdea580d8, 0xda649d6f, 0xc423cd6a, 0xc0e2d0dd, 0xcda1f604, 0xc960ebb3,
    0xbd3e8d7e, 0xb9ff90c9, 0xb4bcb610, 0xb07daba7, 0xae3afba2, 0xaafbe615, 0xa7b8c0cc, 0xa379dd7b,
    0x9b3660c6, 0x9ff77d71, 0x92b45ba8, 0x9675461f, 0x8832161a, 0x8cf30bad, 0x81b02d74, 0x857130c3,
    0x5d8a9099, 0x594b8d2e, 0x5408abf7, 0x50c9b640, 0x4e8ee645, 0x4a4ffbf2, 0x470cdd2b, 0x43cdc09c,
    0x7b827d21, 0x7f436096, 0x7200464f, 0x76c15bf8, 0x68860bfd, 0x6c47164a, 0x61043093, 0x65c52d24,
    0x119b4be9, 0x155a565e, 0x18197087, 0x1cd86d30, 0x029f3d35, 0x065e2082, 0x0b1d065b, 0x0fdc1bec,
    0x3793a651, 0x3352bbe6, 0x3e119d3f, 0x3ad08088, 0x2497d08d, 0x2056cd3a, 0x2d15ebe3, 0x29d4f654,
    0xc5a92679, 0xc1683bce, 0xcc2b1d17, 0xc8ea00a0, 0xd6ad50a5, 0xd26c4d12, 0xdf2f6bcb, 0xdbee767c,
    0xe3a1cbc1, 0xe760d676, 0xea23f0af, 0xeee2ed18, 0xf0a5bd1d, 0xf464a0aa, 0xf9278673, 0xfde69bc4,
    0x89b8fd09, 0x8d79e0be, 0x803ac667, 0x84fbdbd0, 0x9abc8bd5, 0x9e7d9662, 0x933eb0bb, 0x97ffad0c,
    0xafb010b1, 0xab710d06, 0xa6322bdf, 0xa2f33668, 0xbcb4666d, 0xb8757bda, 0xb5365d03, 0xb1f740b4,
};

//查表法计算crc
unsigned int crc32_calculate(unsigned char *ptr, int len)
{
    unsigned int crc = 0xFFFFFFFF;
    while(len--) {
        crc = (crc << 8) ^ crc_table[(crc >> 24 ^ *ptr++) & 0xff];
    }
    return crc;
}

APP跳转代码

注意，这里的volatile声明是必须的，否则会跳转不成功。原因参考。

static void goto_application(void)
{
    printf("jump to application\r\n");
    void (*app_reset_handler)(void) = (void *)(*((volatile uint32_t *) (APP1_START_ADDR + 4U)));

    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_SET);
    app_reset_handler();
}

串口打印

重新定义fputs即可使用printf输出到串口。

int fputc(int ch, FILE *f)
{
    uint8_t c = ch;
	HAL_UART_Transmit(&huart1, &c, 1, 5000);
	return (ch);
}

FLASH操作

擦除：

static void flash_erase(uint32_t bank, uint32_t page_start, uint32_t page_num)
{
    HAL_FLASH_Unlock();
    FLASH_EraseInitTypeDef EraseInitStruct;
    uint32_t SectorError;
    EraseInitStruct.TypeErase     = FLASH_TYPEERASE_PAGES;
    EraseInitStruct.Banks        = bank;
    EraseInitStruct.Page        = page_start;
    EraseInitStruct.NbPages     = page_num;
    HAL_FLASHEx_Erase( &EraseInitStruct, &SectorError );
    HAL_FLASH_Lock();
}

写入：

static void flash_write(uint32_t addr, uint8_t *data, uint32_t size)
{
    HAL_FLASH_Unlock();

    int i;
    uint64_t dub_words;
    int mod;
    static ota_wbuff_t wbuff;

    memset(&wbuff, 0, sizeof(ota_wbuff_t));

    memcpy(wbuff.buffer + wbuff.index, data, size);
    wbuff.index += size;

    for ( i = 0; i < wbuff.index / 8; i++)
    {
        memcpy(&dub_words, wbuff.buffer + i * 8, sizeof(uint64_t));
        HAL_FLASH_Program(FLASH_TYPEPROGRAM_DOUBLEWORD, addr + i * 8, dub_words);
    }

    mod = wbuff.index % 8;
    if (mod)
    {
        memcpy(wbuff.buffer, wbuff.buffer + i * 8, mod);
        wbuff.index = mod;
        memset(&dub_words, 0xFF, sizeof(uint64_t));
        memcpy(&dub_words, wbuff.buffer, wbuff.index);
        HAL_FLASH_Program(FLASH_TYPEPROGRAM_DOUBLEWORD, addr + i * 8, dub_words);
        memset(&wbuff, 0, sizeof(wbuff));
    }

    HAL_FLASH_Lock();
}

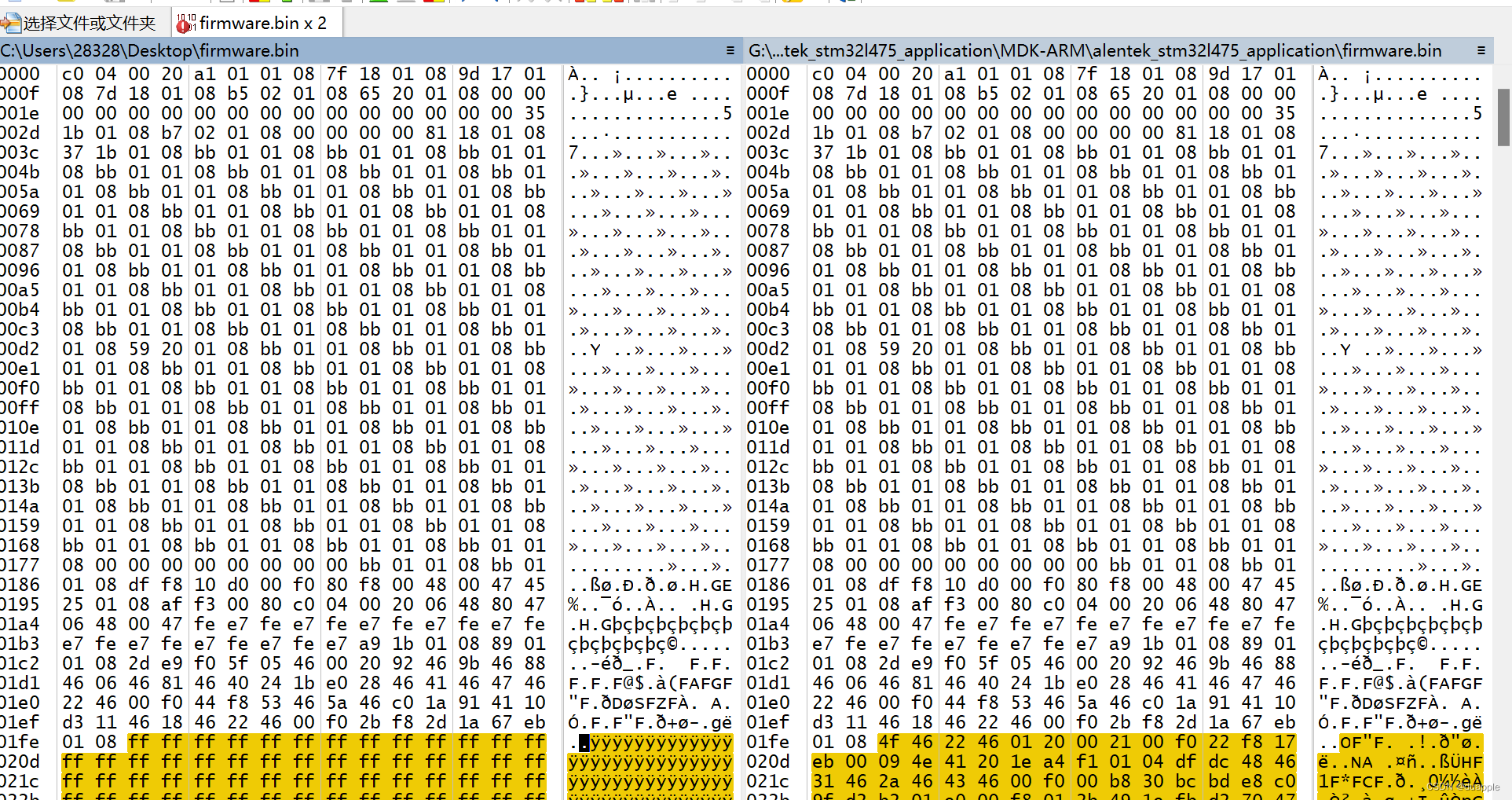

写固件（注意对齐问题）：

static void flash_write_fw(uint8_t *data, uint32_t size, uint8_t is_first)
{
    static ota_wbuff_t wbuff;

    if (is_first)
    {
        memset(&wbuff, 0, sizeof(ota_wbuff_t));
        wbuff.addr = APP1_PARTITION_ADDR;
    }

    memcpy(wbuff.buffer + wbuff.index, data, size);
    wbuff.index += size;

    if (wbuff.index % 8 == 0) {
        flash_write(wbuff.addr, wbuff.buffer, wbuff.index);
        wbuff.addr += wbuff.index;
        wbuff.index = 0;
    }
    else {
        flash_write(wbuff.addr, wbuff.buffer, wbuff.index / 8 * 8);
        wbuff.addr += (wbuff.index / 8 * 8);
        memcpy(wbuff.buffer, wbuff.buffer + wbuff.index / 8 * 8, wbuff.index % 8);
        wbuff.index = wbuff.index % 8;
    }
}

读取：

static void ota_info_read(ota_info_t *info)
{
    if (!info) return;
    memset(info, 0, sizeof(ota_info_t));
    uint32_t addr = CONFIGURATION_PARTITION_ADDR;
    memcpy(info, (uint32_t *)addr, sizeof(ota_info_t));
}

串口接收一帧数据

memcpy(uart_rx_data, uart_rx.data, 256);数据复制不要放到串口接收中断中去做。

static int ota_receive_frame(ota_frame_t *frame, uint32_t timeout_ms)
{
    if (!frame) return -4;
    memset(frame, 0, sizeof(ota_frame_t));
    uint16_t data_size = 0;
    while (--timeout_ms) {
        if (is_recv_frame_ok) {
            memcpy(uart_rx_data, uart_rx.data, 256);
            is_recv_frame_ok = 0;
            memcpy(frame, uart_rx_data, 4);
            data_size = uart_rx_data[2] | uart_rx_data[3] << 8;
            memcpy(frame->data, uart_rx_data + 4, data_size);
            memcpy(&frame->crc32, uart_rx_data + 4 + data_size, 5);
            uart_rx_size = 0;
            break;
        }
        HAL_Delay(1);
    }

    if (timeout_ms == 0) {
        return -1;
    }

    if (frame->sof != OTA_SOF || (frame->type != OTA_CMD &&
        frame->type != OTA_HEADER && frame->type != OTA_DATA) ||
        frame->eof != OTA_EOF)
    {
        return -2;
    }

    int32_t crc32 = HAL_CRC_Calculate(&hcrc, (uint32_t *)(frame->data), data_size);
    if (crc32 != frame->crc32) {
        return -3;
    }

    return 0;
}

主要业务逻辑

static int ota_start(void)
{
    int ret = 0;
    ret = ota_receive_frame(&frame, 5000);
    if (ret != HAL_OK || (frame.type != OTA_CMD && frame.cmd != OTA_START)) {
        return ret;
    }
    ota_resp_frame(OTA_ACK, "");

    HAL_Delay(100);

    ret = ota_receive_frame(&frame, 5000);
    if (ret != HAL_OK || (frame.type != OTA_HEADER )) {
        char buffer[128] = {0};
        snprintf(buffer, 127, "msg error, type: %d, ret: %d\r\n", frame.type, ret);
        ota_resp_frame(OTA_NACK, buffer);
        return ret;
    }
    memcpy(&ota_info.header, &frame.header, sizeof(ota_header_t));

    ota_resp_frame(OTA_ACK, "");

    ota_info.status = OTA_RUNNING;
    ota_info_write(&ota_info);

    return ret;
}

static int ota_receive()
{
    uint8_t has_erase = 0;
    uint32_t rec_total = 0;
    ota_frame_t frame;
    int ret = 0;
    uint8_t is_first = 1;
    uint32_t time1;
    uint32_t time2;

    time1 = HAL_GetTick();
    flash_erase(FLASH_BANK_1, 32, 96);
    flash_erase(FLASH_BANK_2, 256, 4);
    time2 = HAL_GetTick();
    //    printf("erase flash time: %d ms\r\n", time2 - time1);

    while (rec_total < ota_info.header.firmware_size) {
        ret = ota_receive_frame(&frame, 5000);
        if (ret != HAL_OK || frame.type != OTA_DATA) {
            char buffer[128] = {0};
            snprintf(buffer, 127, "msg error, type: %d, ret: %d, recv total: %d, fw size: %d\r\n",
                       frame.type, ret, rec_total, ota_info.header.firmware_size);
            ota_resp_frame(OTA_NACK, buffer);
            return ret;
        }

        flash_write_fw(frame.data, frame.data_size, is_first);
        is_first = 0;

        rec_total += frame.data_size;
        ota_resp_frame(OTA_ACK, "");
    }
    return ret;
}

static int ota_stop(void)
{
    ota_frame_t frame;
    int ret = 0;

    ret = ota_receive_frame(&frame, 5000);
    if (ret != HAL_OK || frame.type != OTA_CMD || frame.cmd != OTA_END) {
        char buffer[128] = {0};
        snprintf(buffer, 127, "msg error, type: %d, ret: %d\r\n", frame.type, ret);
        ota_resp_frame(OTA_NACK, buffer);
        return ret;
    }
    ota_resp_frame(OTA_ACK, "");
    return ret;
}

static  int start_ota()
{
    return (ota_start() == 0 && ota_receive() == 0 && ota_stop() == 0) ? 0 : 1;
}

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_CRC_Init();
  MX_USART1_UART_Init();
  HAL_Delay(100);
  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_RESET);
    printf("\r\n----------------------------------------\r\n");
    printf("      stm32l475 bootloader start\r\n");
    printf("----------------------------------------\r\n");

    if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_12) == GPIO_PIN_SET) {
        boot_to_ota = 1;
        printf("start ota\r\n");
    }

    ota_info_read(&ota_info);
    ota_info_print(&ota_info);

    HAL_UART_Receive_IT(&huart1, uart_rx.data, 1);
    printf("start uart IT receive\r\n");
  while (1)
  {
    if (boot_to_ota) {
        if (start_ota() == 0) {
            goto_application();
        }
        blinky(200, 10);
      } else {
          HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_SET);
          printf("haven't ota event\r\nstarting application\r\n");
          goto_application();
      }
  }
}

Application

在APP工程中，我们打印我们定义的版本号，这样在升级后，才能真正确定是否成功。

编译烧录烧录的版本，然后修改版本号，再编译OTA刷写的固件版本。这样，升级后，通过版本是否变化，即可确定是否真正升级成功。

#define FIRMWARE_VERSION 0x04
#define HARDWARE_VERSION 0X01
printf("firmware version: 0x%02x\r\n", FIRMWARE_VERSION);
printf("hardware version: 0x%02x\r\n", HARDWARE_VERSION);

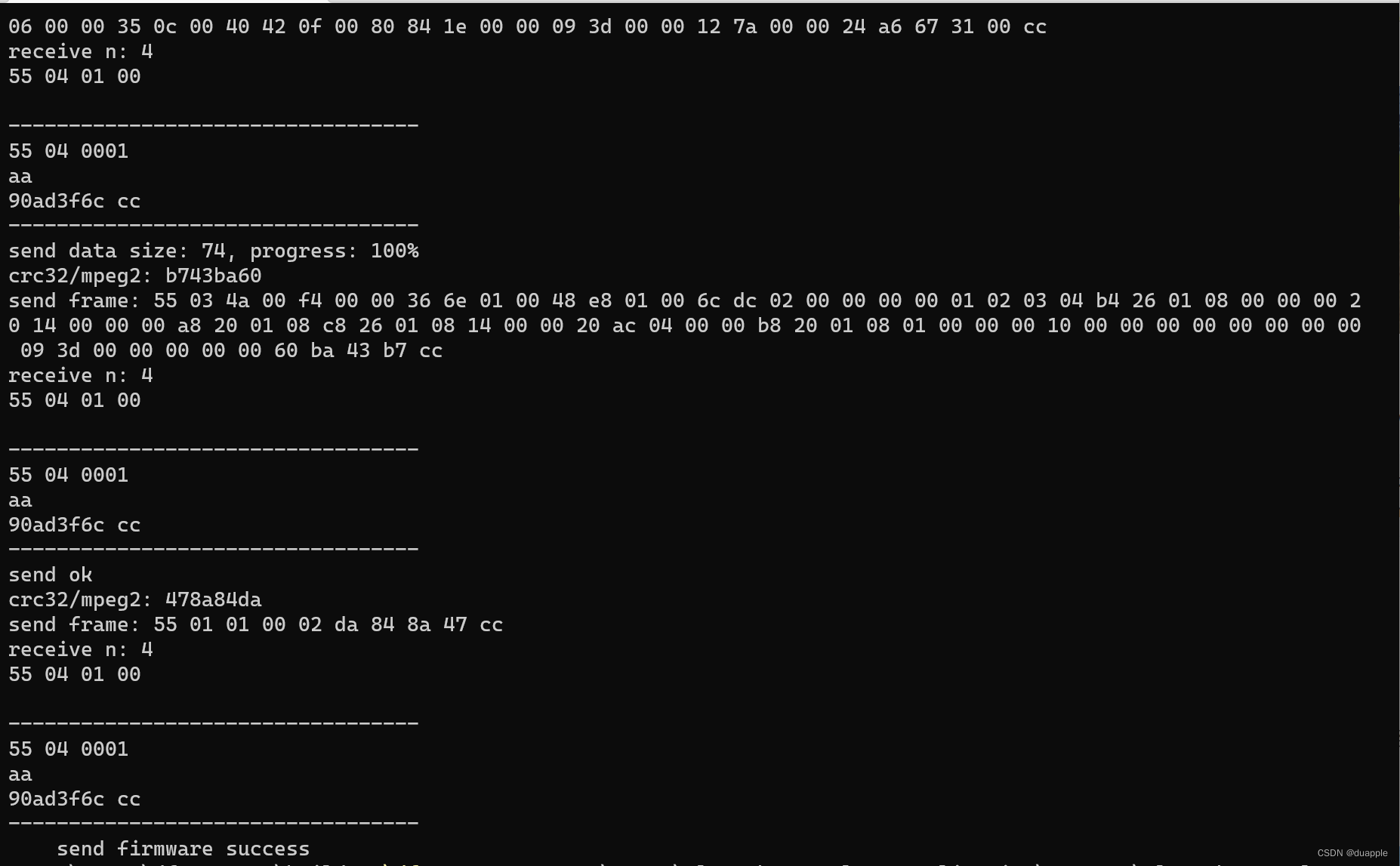

DFU SERVER

使用boost库来提供串口功能：

#include "dfu_server.h"
#include "boost/filesystem.hpp"
#include "boost/asio.hpp"
#include "common.h"
#include <iostream>
#include <string>
#include <fstream>

dfu_server::dfu_server(std::string fw, std::string sp, uint32_t br)
    : firmware(fw), serialport(sp), baudrate(br), dfu_start(false), port(io)
{
    std::cout << "firmware: " << firmware << std::endl;
}

void dfu_server::set_header(uint8_t major, uint8_t minor)
{
    std::cout << major << std::endl;
    header.major = major;
    header.minor = minor;
    header.firmware_size = boost::filesystem::file_size(firmware);
    std::cout << "firmware size: " << header.firmware_size << std::endl
              << "major: " << uint32_t(header.major) << std::endl
              << "minor: " << uint32_t(header.minor) << std::endl;
}

void dfu_server::loop()
{
    try
    {
        port.open(serialport);
    }
    catch (std::exception &err)
    {
        std::cout << "open serial port failed" << std::endl;
        exit(-1);
    }

    port.set_option(boost::asio::serial_port_base::baud_rate(baudrate));
    port.set_option(boost::asio::serial_port_base::character_size(8));
    port.set_option(boost::asio::serial_port_base::parity(boost::asio::serial_port_base::parity::none));
    port.set_option(boost::asio::serial_port_base::stop_bits(boost::asio::serial_port_base::stop_bits::one));

    char data[512] = {0};
    ota_frame_t frame;

    while (1)
    {
        size_t n = port.read_some(boost::asio::buffer(data, sizeof(data)));

        if (n > 0 && !dfu_start)
        {
            std::cout << "recv: " << std::string(data) << std::endl;
            dfu_start = true;
            sleep(2); //等待MCU启动
            printf("dfu start........\r\n");
            int ret = 0;
            ret = start();
            if (ret) {
                continue;
            }
            sleep(5);  // 等待MCU擦除FLASH
            ret = send();
            if (ret) {
                continue;
            }
            ret = end();
            if (ret) {
                continue;
            }
            std::cout <<"    send firmware success\r\n";
            return ;
        }else {
            std::cout << "uart receive failed" << std::endl;
        }
    }
}

int dfu_server::receive_frame(ota_frame_t &frame)
{
    char data[512];
    memset(&frame, 0, sizeof(ota_frame_t));

    size_t n = port.read_some(boost::asio::buffer(data, 4));
    std::cout << "receive n: " << n << std::endl;
    printf("%02x %02x %02x %02x\r\n", data[0], data[1], data[2], data[3]);
    if (n != 4 || data[0] != OTA_SOF || data[1] != OTA_RESP) {
        return -1;
    }
    memcpy(&frame, data, 4);

    frame.data_size = data[2] | (data[3] << 8);
    n = port.read_some(boost::asio::buffer(data, frame.data_size));
    if (n != frame.data_size) {
        return -2;
    }
    memcpy(frame.data, data, frame.data_size);

    n = port.read_some(boost::asio::buffer(data, 5));
    if (n != 5) {
        return -3;
    }
    memcpy(&frame.crc32, data, 5);
    int32_t crc = crc32_calculate(frame.data, frame.data_size);
    if (crc != frame.crc32) {
        printf("crc32 error: 0x%04x   0x%04x\r\n", frame.crc32, crc);
        return -4;
    }

    return 0;
}

int dfu_server::send_frame(uint8_t type, uint16_t data_size, uint8_t *data)
{
    uint32_t crc32 = 0;

    uint8_t buffer[512];
    buffer[0] = OTA_SOF;
    buffer[1] = type;
    memcpy(buffer + 2, &data_size, sizeof(data_size));
    memcpy(buffer + 4, data, data_size);
    crc32 = crc32_calculate(data, data_size);
    std::cout << "crc32/mpeg2: " << std::hex << crc32 << std::endl;
    memcpy(buffer + 4 + data_size, &crc32, sizeof(crc32));
    buffer[8 + data_size] = OTA_EOF;

    printf("send frame: ");
    for (int i = 0; i <= 8 + data_size; i++) {
        printf("%02x ", buffer[i]);
    }
    printf("\n");

    boost::system::error_code ec;
    port.write_some(boost::asio::buffer(buffer, data_size + 9), ec);
    return 0;
}

void dfu_server::print_frame(ota_frame_t &frame)
{
    printf("\r\n----------------------------------\r\n");
    printf("%02x %02x %04x\r\n", frame.sof, frame.type, frame.data_size);
    for (int i = 0; i < frame.data_size; i++) {
        printf("%02x ", frame.data[i]);
    }
    printf("\n");
    printf("%08x %02x\r\n", frame.crc32, frame.eof);
    if (frame.type == OTA_RESP && frame.data_size > 1) {
        std::cout << "error msg: " << (char *)frame.data + 1 << std::endl;
    }
    printf("----------------------------------\r\n");
}

int dfu_server::start()
{
    int ret = 0;
    ota_frame_t frame;

    uint8_t cmd = OTA_START;
    send_frame(OTA_CMD, 1, &cmd);
    ret = receive_frame(frame);
    print_frame(frame);
    if (ret || frame.ack == OTA_NACK) {
        return -1;
    }

    usleep(100000);

    send_frame(OTA_HEADER, sizeof(header), (uint8_t *)&header);
    ret = receive_frame(frame);
    print_frame(frame);
    if (ret || frame.ack == OTA_NACK) {
        std::cout <<"receive error: " << ret << std::endl;
        return -2;
    }

    std::cout <<"start ok\r\n";
    fflush(stdout);

    return ret;
}

int dfu_server::send()
{
    int ret = 0;
    uint8_t rbuf[256];
    ota_frame_t frame;

    std::ifstream fw(firmware, std::ios::in | std::ios::binary);
    if (!fw) {
        std::cout << "error: open firmware failed" << std::endl;
        return -1;
    }

    size_t size = 0;
    size_t count = 0;
    int index = 0;
    usleep(100000);
    while ( fw.readsome((char *)rbuf, 128)) {
        size = fw.gcount();
        count += size;
        printf("send data size: %d, progress: %d%%\r\n", size, count * 100 / header.firmware_size);

        send_frame(OTA_DATA, size, rbuf);
        ret = receive_frame(frame);
        print_frame(frame);
        if (ret) {
            std::cout << std::dec << "receive error: " << ret << std::endl;
            break;
        }
//        if (index++ == 3) {
//            exit(-1);
//        }
    }

    if (ret == 0) {
        printf("send ok\r\n");
    }

    fw.close();
    return ret;
}

int dfu_server::end()
{
    int ret = 0;
    uint8_t cmd = OTA_END;
    ota_frame_t frame;

    usleep(200000);

    send_frame(OTA_CMD,  sizeof(cmd), &cmd);
    ret = receive_frame(frame);
    print_frame(frame);
    if (ret) {
        std::cout << std::dec <<"receive error: " << ret <<std::endl;
    }
    return ret;
}

5、升级测试

先烧写Bootloader，然后再烧写Application。板卡连接串口，使用串口调试助手查看输出：

----------------------------------------
      stm32l475 bootloader start
----------------------------------------
firmware size: 9928
major: 0x01
minor: 0x01
status: OTA_RUNNING
start uart IT receive
haven't ota event
starting application
jump to application

----------------------------------------
      stm32l475 application start
----------------------------------------
firmware version: 0x05
hardware version: 0x01

此时，bootloader启动，并跳转到application运行。版本号为5。

接着拉高PB12，模拟按键按下，然后重启MCU。此时RED LED灯亮起，进入OTA模式。

----------------------------------------
      stm32l475 bootloader start
----------------------------------------
start ota
firmware size: 9928
major: 0x01
minor: 0x01
status: OTA_RUNNING
start uart IT receive

在这里插入图片描述

启动DFU SERVER，刷写版本号为6的firmware。

.\dfu_server.exe G:\stm32\alentek_stm32l475_application\MDK-ARM\alentek_stm32l475_application\firmware6.bin COM4

然后再次重启MCU，此时开始下载firmware，刷写完成如下。

在这里插入图片描述

然后再次连接MCU串口到串口调试助手，并将PB12拉低接到GND上，重启MCU，RGB灯显示绿色，启动成功：

image_board

----------------------------------------
      stm32l475 bootloader start
----------------------------------------
firmware size: 9928
major: 0x01
minor: 0x01
status: OTA_RUNNING
start uart IT receive
haven't ota event
starting application
jump to application

----------------------------------------
      stm32l475 application start
----------------------------------------
firmware version: 0x06
hardware version: 0x01

固件版本已经更新为0x06了，说明固件下载成功。

后续

争取把升级功能移植到Application工程中，在app中升级应用。使用App2分区来存储固件，Bootloader负责刷写App2分区固件到App1中，完成升级。

加入签名校验功能。

串口调试

需要注意的是，由于是串口使用的是HEX格式的数据，就只能通过每一帧数据来进行接收，每一帧数据的第3、4个字节用于指定剩余长度，来确定接收一帧数据何时结束。这样可是实现变长数据包的传输。

目前还有一些未知的问题，PC端的串口接收，有概率会接收不到数据。PC端的升级程序使用的是C++进行编写的，串口库用的boost库的asio模块。串口接收的API有概率会接收不到数据。奇怪的是，该接口是阻塞的，没有数据，自然不会结束。如果该接口返回，那么要么是错误，要么是接收到数据了，然而该接口返回，却没有接收到数据。我这里也只是在每一帧数据传输中间加了一个等待的延时，暂时缓解了接收失败的情况。

uint8_t cmd = OTA_START;
send_frame(OTA_CMD, 1, &cmd);
ret = receive_frame(frame);
print_frame(frame)
if (ret || frame.ack == OTA_NACK) {
    return -1;
}

usleep(100000);

send_frame(OTA_HEADER, sizeof(header), (uint8_t *)&header);
ret = receive_frame(frame);
print_frame(frame);

开始时，串口我使用的是轮询接收，因为上面的问题，我认为是轮询接收导致的，然后换成了中断接收，最后面发现并不是轮询接收导致的问题。中断接收的好处时，我们可以更好的去组合一帧数据。中断接收需要在cubemx中打开USART1的全局中断。

typedef struct {
    uint8_t data[256];
    int16_t pos;
    uint16_t data_size;
}uart_rx_t;

static uart_rx_t uart_rx = {.pos = 0};

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    HAL_UART_Receive_IT(&huart1, uart_rx.data + (++uart_rx.pos), 1);
    if (uart_rx.pos == 3) {
        uart_rx.data_size = uart_rx.data[2] | uart_rx.data[3] << 8;
    }
    else if (uart_rx.data_size + 8 == uart_rx.pos) {
        uart_rx_size = uart_rx.pos + 1;
        is_recv_frame_ok = 1;
        uart_rx.pos = -1;
    }
}

void main()
{
    ....
    HAL_UART_Receive_IT(&huart1, uart_rx.data, 1);
    ....
}

另外还需要单独调用一次HAL_UART_Receive_IT()去打开接收。否则，不会触发中断接收的。

FLASH调试

STM32 FLASH写入时，应注意HAL库接口是一次写入两个字的数据。因此，当数据量不是2个字的整数倍时，我们需要对多余的部分进行缓冲，直到最后一次写入时，对2个字的数据进行对其补全，否则会导致写入失败。

针对stm32l475 512K flash，一共有两个BANK，第一个BANK，共128页（0-127），第二个BANK，共128页（256-384）。擦除时，只能按页进行擦除。

读取则直接通过地址访问每一个地址上该字节的内容。

当写入数据不对时，我们可通过JST-Link连接MCU，读取FLASH内容，并保存其二进制，和我们升级使用的bin文件用对比工具进行对比，找到数据写入出错的位置，再配合代码检擦bug。

由于代码的问题，我在写入FLASH过程中，出现了错误，最终通过对比工具，确定了是写入有问题。这里修改了PC端程序，只发送三个数据包就退出。然后对比FLASH数据和firmware数据。

在这里插入图片描述

跑飞

串口发送时，会有跑飞的情况发生。KEIL进行断点调试发现。

出错的位置在HAL_UART_Receive()函数中：

HAL_StatusTypeDef HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
{
  uint8_t  *pdata8bits;
  uint16_t *pdata16bits;
  uint16_t uhMask;
  uint32_t tickstart;

  /* Check that a Rx process is not already ongoing */
  if (huart->RxState == HAL_UART_STATE_READY)
  {
    if ((pData == NULL) || (Size == 0U))
    {
      return  HAL_ERROR;
    }
  }
}

明明传入的是栈分配的内存，但是这里报错是空，并且这个函数返回时跳转到HardFault_Handler()，怀疑是栈溢出错误。因此修改resp_buf为下面的静态分配static uint8_t resp_buf[512] = {0};后，发现该问题解决。

static int ota_resp_frame(uint8_t ack, const char *error)
{
    static uint8_t resp_buf[512] = {0};
    resp_buf[0] = OTA_SOF;
    resp_buf[1] = OTA_RESP;
    resp_buf[2] = 1 + strlen(error);
    resp_buf[4] = ack;
    strncpy((char *)resp_buf + 5, error, strlen(error));
    uint32_t crc32 = HAL_CRC_Calculate(&hcrc, (uint32_t *)(resp_buf + 4), 1 + strlen(error));
    memcpy(resp_buf + 5 + strlen(error), &crc32, sizeof(crc32));
    resp_buf[9+strlen(error)] = OTA_EOF;
    HAL_UART_Transmit(&huart1, resp_buf, 10 + strlen(error), 5000);
    return 0;
}
