配置基于子网划分VLAN

于 2025-02-18 16:44:15 发布
阅读量713 收藏 26
点赞数 14
文章标签： 服务器 运维
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ducanwang/article/details/145709599
版权

组网需求

如图4-14所示，PC1、PC2、PC3的IP地址网段不相同。希望将不同IP地址网段的PC划分到不同的VLAN，即PC1、PC2、PC3分别划分到VLAN100、VLAN200、VLAN300中。

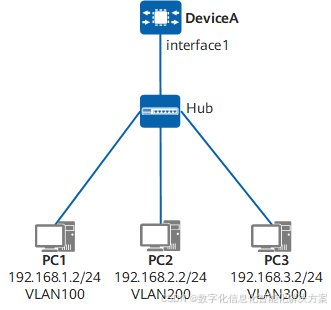

图4-14 基于子网划分VLAN组网图

操作步骤
  1. 创建VLAN，并关联IP子网和VLAN。

    <HUAWEI> system-view
[HUAWEI] sysname DeviceA
[DeviceA] vlan batch 100 200 300
[DeviceA] vlan 100
[DeviceA-vlan100] ip-subnet-vlan 1 ip 192.168.1.2 24 priority 2
[DeviceA-vlan100] quit
[DeviceA] vlan 200
[DeviceA-vlan200] ip-subnet-vlan 1 ip 192.168.2.2 24 pr
