OC门(集电极开路)与OD门(漏极开路)

本文介绍了OC门(开集输出门)和OD门(漏极开路门)的基本概念、作用、使用要点以及它们在数字电路中的应用,强调了这两种门的区别和互相转换在电路设计中的灵活性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、OC门——集电集开路门

1. 基本概念

OC门(Open Collector Gate)是数字电路中的一种逻辑门,它是开集输出门电路,其主要作用是将输入信号通过门电路进行处理,并将结果输出到外部负载上。OC门的特点是输出端可以接受较高的电压,因此它可以驱动较高电平的负载,如电机、继电器、LED等。

OC门的输出端可以被拉低,但无法被拉高,只能在高阻态时不输出电信号。OC门通常由一个开漏输出的晶体管和一个输入端组成,可以实现与门、或门、非门等逻辑运算。

在OC门中,当输入端为低电平时,输出端被拉低;当输入端为高电平或高阻态时,输出端处于高阻态。这种输出方式使得多个OC门可以并联连接,通过外部上拉电阻或上拉电源,形成开关电路,控制外部器件的工作。

2. 作用

  • 数字信号的缓冲、放大、隔离和反相等;
  • 由于OC门的开漏输出特性,它还可以用于实现数字信号的多路选择、电平转换和施密特触发等功能;
  • 常用于模拟电路中,将数字信号转换为模拟信号,控制模拟器件的工作,如控制电机的转速、控制LED的亮度等。

3. 使用要点

  • OC门的输出端并不能提供电压源,因此在使用OC门时需要为输出端接电源或外部上拉电阻,以确保输出端正常工作。
  • OC门输出端的高电平和低电平 均需要通过外部电路来驱动,因此在设计电路时需要注意电路的抗干扰能力和稳定性。

4. OC门的简单实现

二、OD门——漏极开路门

OD门(Open Drain Gate)是数字电路中的一种逻辑门,它的输出端可以被拉低,但无法被拉高,只能在高阻态时不输出电信号。OD门通常由一个开漏输出的晶体管和一个输入端组成,可以实现与门、或门、非门等逻辑运算。

与OC门类似,OD门的输出端也可以被多个门并联连接,形成开关电路,控制外部器件的工作。不同之处在于,OD门的输出端可以通过上拉电阻或上拉电源拉高,从而实现高低电平转换。因此,OD门适用于一些需要既可以输出高电平又可以输出低电平的应用场合,如数字信号的放大、隔离、反相、驱动等。

在实际应用中,OC门和OD门常常互相转换使用,具体取决于电路的设计要求和应用场合。

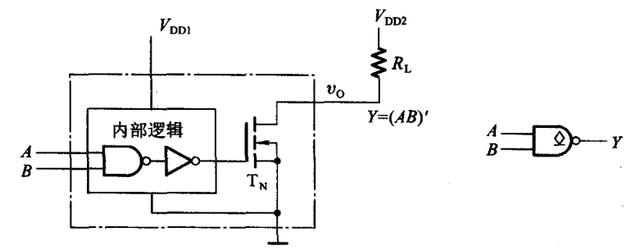

下面示例是漏极开路的与非门:

### OCOD的定义 OC(Open Collector)是指集电极开路逻辑,通常用于TTL技术中的逻辑电路设计[^2]。这种类型的允许输出端直接连接到电源或其他设备而不经过内部上拉电阻。对于OD(Open Drain),则常见于CMOS技术中,其工作方式类似于OC,只是针对NMOS晶体管而言。 ### 电路逻辑电气特性 #### 输出状态 当OCOD处于激活状态时,它们会将输出拉低至接近地电位;而在非激活状态下,这些不会主动驱动任何电流通过输出端子,因此该节点呈现高阻抗状态。这意味着外部负载可以通过外加上拉电阻来决定最终的信号电平。 #### 输入兼容性 由于这两种的设计特点,在多输入情况下能够实现特定的功能组合。例如,多个OC/TTL或者OD/CMOS可以并联在一起形成线(Wired-AND)功能。这使得即使有一个提供有效的低电平输出,整个网络也会被强制置零。 ### 工作原理 #### 集电极开路(TTL) 在一个典型的OC配置里,如果所有相连的TTL都没有导通,则由外部施加的一个适当大小的上拉电阻把公共连线维持在正向偏压下的逻辑'1'(即高电平),一旦任何一个关联单元开启(使能),它就会把自己对应的那部分线路拉回到负向偏压,从而给出一个代表逻辑‘0’的状态。 #### 开漏(CMOS) 同样的概念适用于基于CMOS结构构建而成的OD。不过在这里,代替双极型晶体管的是场效应管(FETs),特别是N沟道增强模式金属氧化物半导体(N-channel Enhancement Mode MOSFET,NMOS)。当栅源间存在足够的电压差促使通道打开之后,就可以有效地接地;反之则保持断开状态直到再次受到触发为止。 ```cpp // 示例代码展示如何模拟简单的OC行为 void simulate_OC_gate(bool *output_pins[], int num_outputs){ bool result = true; for(int i=0;i<num_outputs;i++){ if(!(*output_pins[i])){ // 如果任意一个输出为false (low level active) result &= false; // 整体结果变为false } } // 假设result==true时对应着浮空(high impedance)/未选中情况, // 否则就表示已选中(low level). } ```
