FANUC机器人外部电缆连接示意图（一）

最新推荐文章于 2023-04-18 07:56:12 发布
最新推荐文章于 2023-04-18 07:56:12 发布
阅读量1w 收藏 13
点赞数 1
分类专栏： FANUC机器人与PLC自动化集成 文章标签： FANUC机器人 电缆连接 机器人控制柜 FANUC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/duxiaokang2014/article/details/109284842
版权
本文介绍FANUC机器人的外部电缆连接，包括A柜和B柜的动力、制动器、信号电缆，以及R-30iB/R-30iB PLUS系统的伺服放大器连接电缆的布局。同时提到了急停板和示教器的电缆配置，旨在帮助读者理解电缆的布局和走线。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

今天和大家分享FANUC机器人典型的外部电缆连接方法

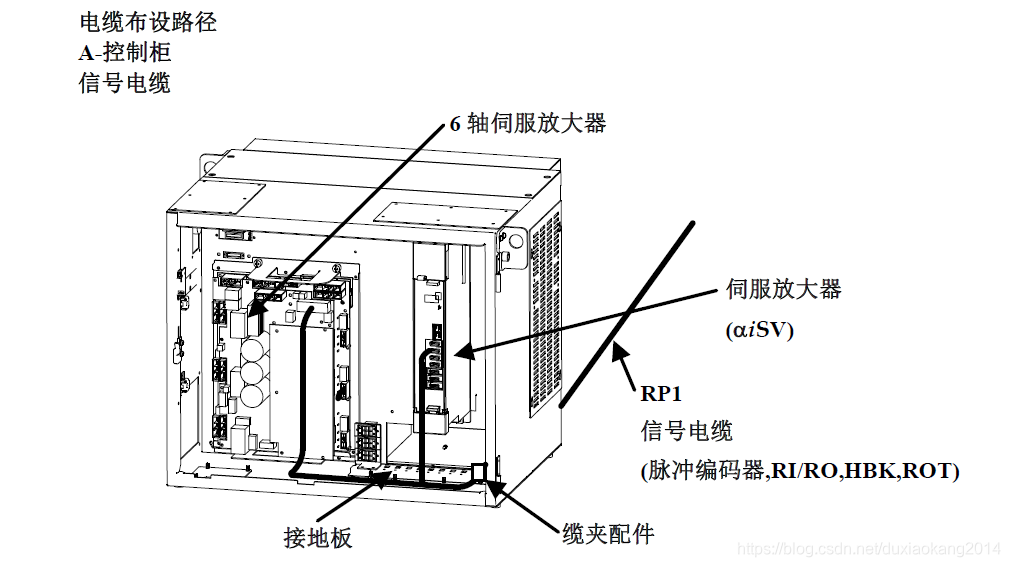

举例：A柜信号电缆
1

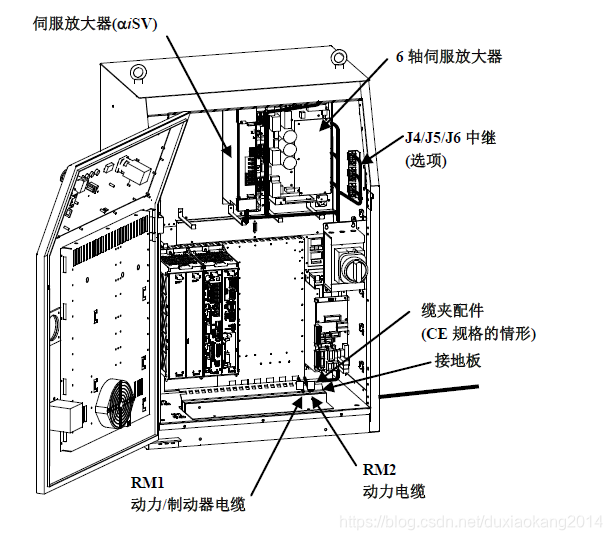

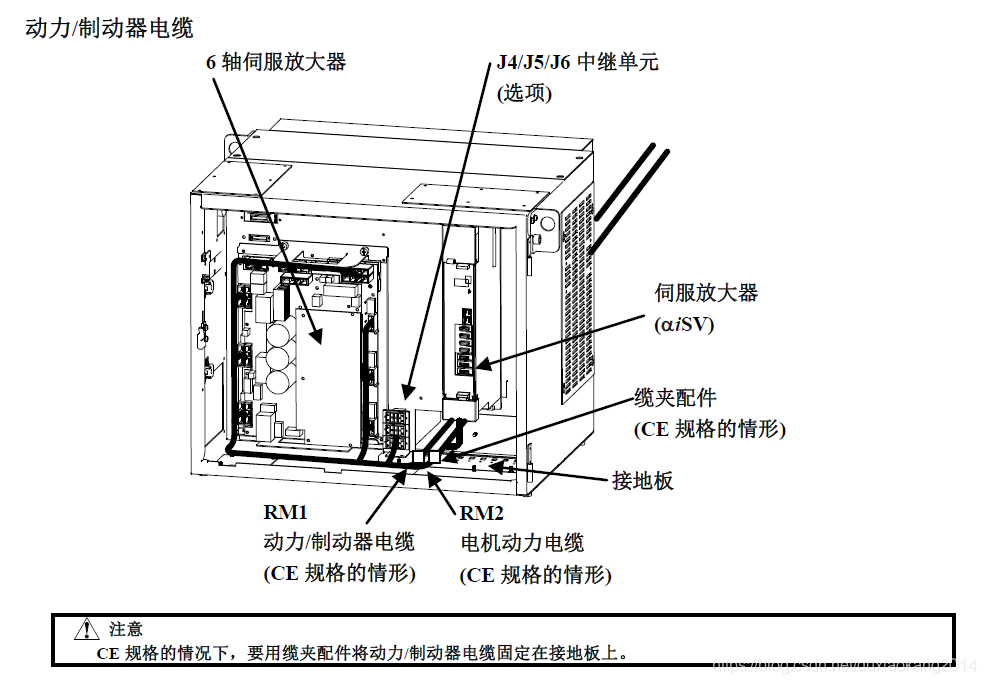

A柜动力/制动器电缆
2

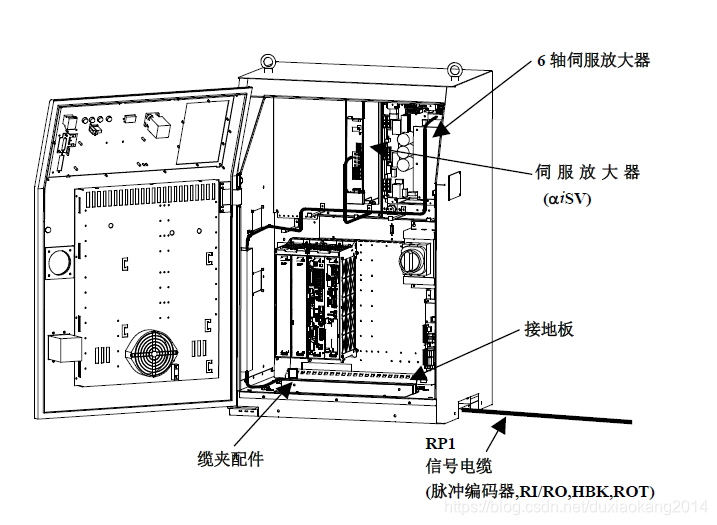

B柜信号电缆
3
B柜动力/制动器电缆
4

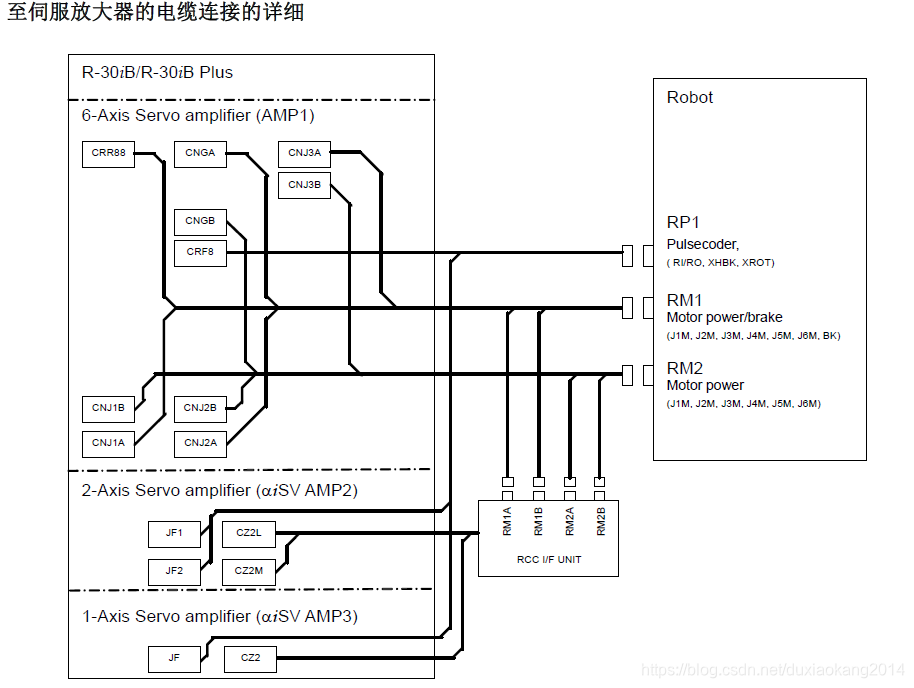

R-30iB/R-30iB PLUS系统：伺服放大器连接电缆
5
A柜急停板+示教器电缆布局
