RJ45网络接头的引脚定义

最新推荐文章于 2024-01-31 13:20:02 发布
最新推荐文章于 2024-01-31 13:20:02 发布
阅读量561 收藏 6
点赞数 8
文章标签： 信息与通信 网络协议 tcp/ip
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42787004/article/details/135624175
版权
本文介绍了RJ45水晶头的两种国际标准568A和568B，以及遇到瑞士产皮拉尼真空计时如何正确连接，以防接线错误。作者提供了相关接线图以供参考。
摘要由CSDN通过智能技术生成

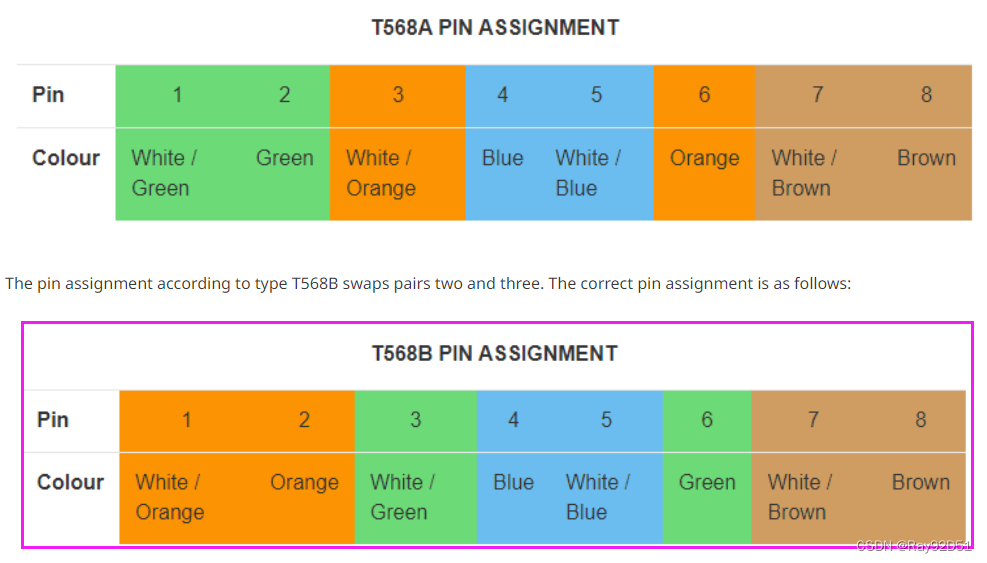

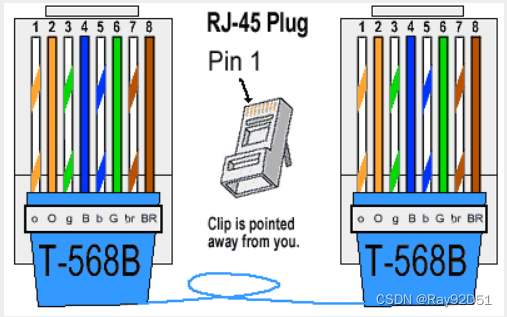

        关于RJ45水晶头，目前国际上主要有2种标准，568A和568B，最近由于接触到一种瑞士产的皮拉尼真空计，接口采用了RJ45网络接口，各引脚定义直接使用了1-8这种PIN的编号。担心接错线导致BOOM，所以专门通过BING查找了一些国外的标准，在此略作整理，方便日后使用。
