TIA博途中的TRACE功能具体使用方法示例

0.1
0.2
我们可以利用TRACE曲线来监控程序、排查故障，那么具体怎样使用呢，可以参考以下内容。

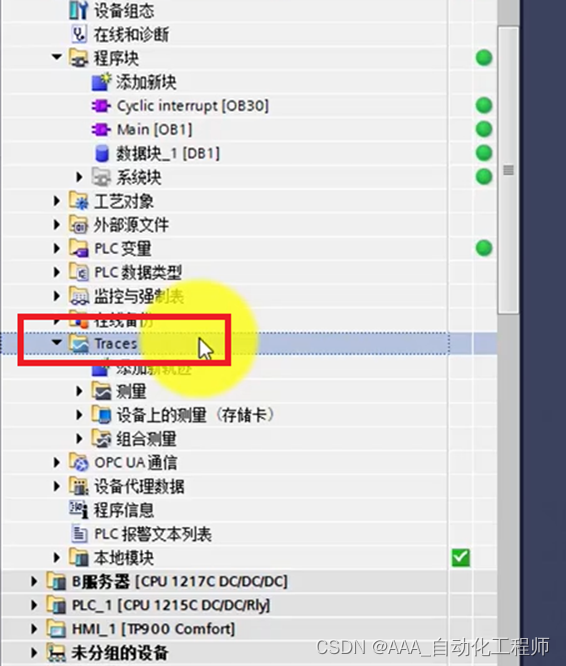

如下图所示，打开TIA博途，新建项目后，在左侧项目树中可以看到TRACES，
1

如下图所示，双击添加新轨迹，然后在右侧窗口中，添加需要监视的信号，
2

如下图所示，这里添加了3个系统时钟信号进行举例说明，
