S7-200SMART高速脉冲输出的使用方法和示例

最新推荐文章于 2024-11-23 13:38:40 发布
最新推荐文章于 2024-11-23 13:38:40 发布
阅读量1w 收藏 7
点赞数 1
分类专栏： FANUC机器人与PLC自动化集成 文章标签： S7-200SMART 高速脉冲输出 使用方法和示例
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/duxiaokang2014/article/details/128263693
版权
本文介绍了S7-200SMART PLC的高速脉冲输出功能，包括PTO和PWM两种类型。详细阐述了PLC的3个脉冲发射器端口分配，以及如何通过PLS指令启用并设置相关参数，提供了10Hz PTO脉冲和20ms PWM脉冲的编程实例。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

S7-200SMART高速脉冲输出的使用方法和示例

0.1
0.2
S7-200SMART PLC内部集成了高速脉冲发生器，不同的CPU型号，高速脉冲发生器的数量不同。

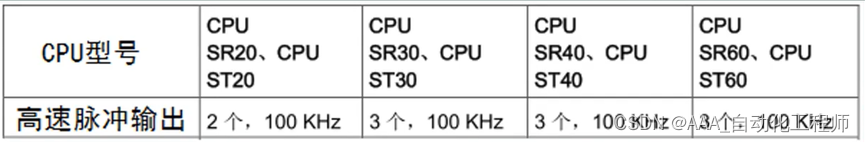

具体型号可参考下图：

1

注意：要输出高速脉冲的话，必须选择ST晶体管型号的PLC，SR继电器型的不支持。

S7-200SMART PLC能产生2种类型的高速脉冲：PTO和PWM
