本篇博客详细介绍了如何在MCGS昆仑通态触摸屏中导入博途的自定义数据类型和DB块变量。首先在博途中创建数据类型并导出，接着在MCGS软件中通过设备工具箱添加Siemens 1200设备，然后导入数据类型和DB块文件，最后进行变量连接，完成与S7-1200PLC的通信配置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

MCGS昆仑通态触摸屏导入博途自定义数据类型和DB块变量的具体方法演示

0.1

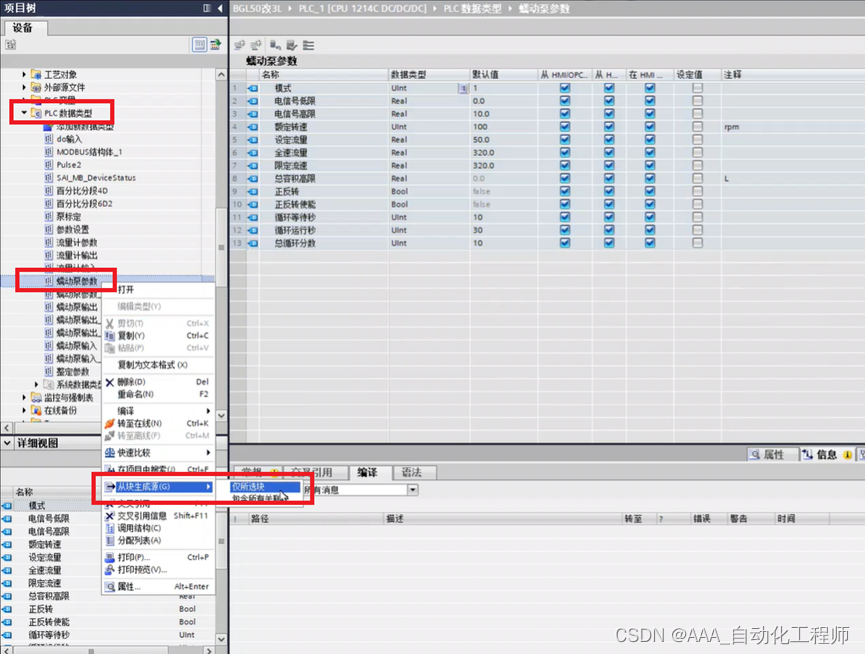

如下图所示，在博途中新建项目后，添加自己所需的数据类型，然后选中该数据类型，右击选择“从块生成源“—”仅所选块“，
1

如下图所示，设置文件名后点击保存，
2

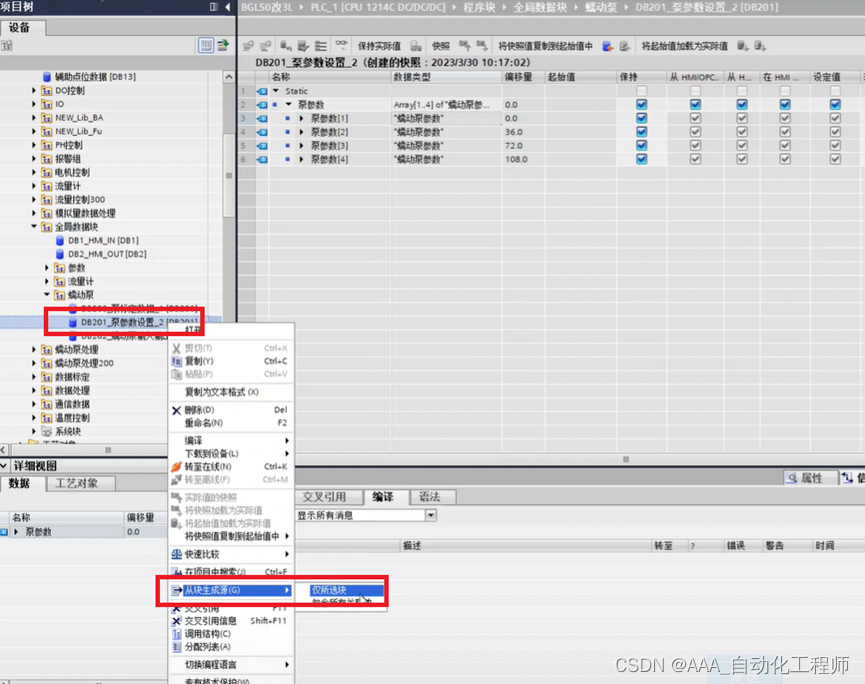

如下图所示，选中需要导出的DB块，右击选择“从块生成源“—”仅所选块“，
3

如下图所示，设置文件名后点击保存，
