S7-1200PLC与昆仑通态触摸屏通讯

测试环境：Win10、MCGS、博图V16、1214DCDCDC



博途工控人平时在哪里技术交流博途工控人社群

博途工控人平时在哪里技术交流博途工控人社群

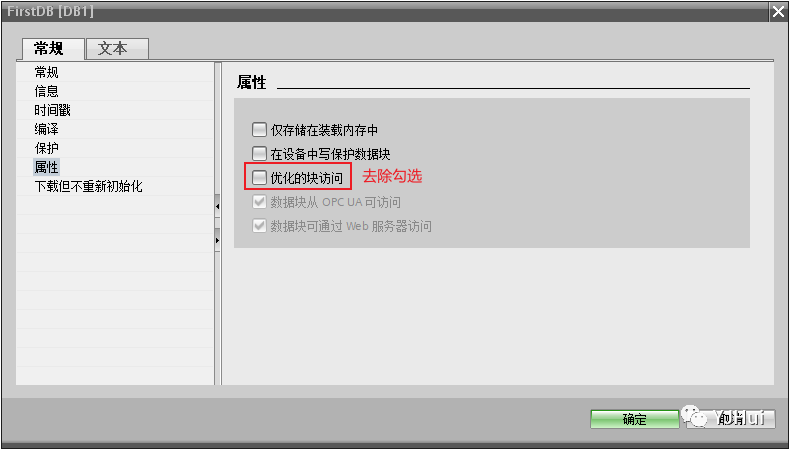

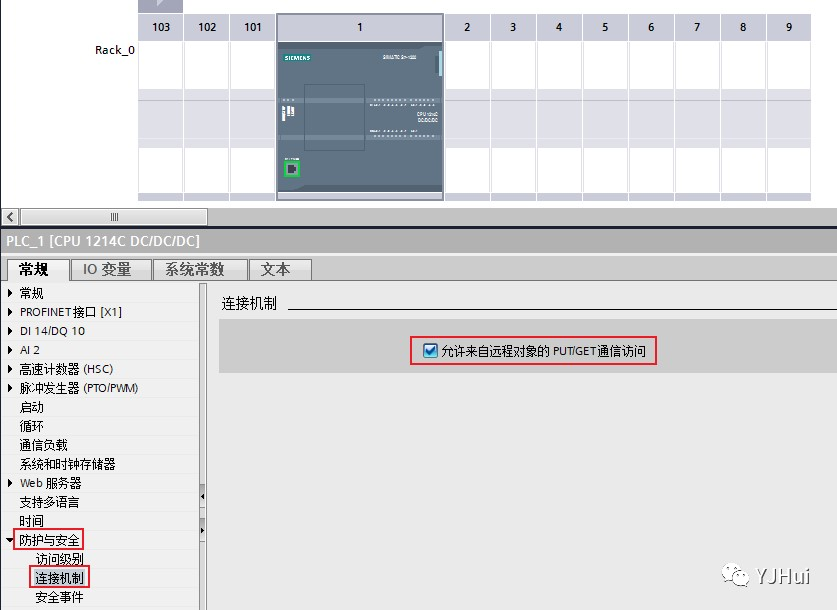

将PLC端做如下配置

1-MCGS配置S7-1200驱动

1.1-添加驱动

双击设备窗口

点击设备组态窗口下的设备管理，选择西门子-->1200以太网，点击增加

双击增加的1200驱动，将其添加到设备状态窗口

1.2-配置驱动参数

双击1200驱动进入驱动参数配置界面

设置PLC IP和本地IP(与PC IP不用一致也可以，在同一个网段下就行)

2-添加数据组态

在驱动配置界面处添加数据

在PLC中已编写如下程序，并下载到PLC，具体步骤不再赘述

I数据类型--I0.3

      点击右侧通道配置界面中的增加设备通道

      通道类型：I

      通道地址：0，即I0

      数据类型选择位数，即I0.几

      通道个数：1。即要添加的变量个数，从设定的起始地址递增

以上配置完后，双击连接变量的位置为通道设置变量(此变量是触摸屏中用到的变量，通过此变量在触摸屏中对I0.3进行读写)

Q数据类型--Q0.1

M类型数据组态---M2.1

M类型数据组态---MW10

数据块中数据组态--FirstDB.D1

DB1中的偏移量为0.0的字

DB1中的偏移量为2.0的Bool
