三菱FX5U系列PLC更改运动轴脉冲输出方向控制点的具体方法和步骤详解

0.1

本例中将轴1的脉冲方向控制点Y4更改为Y16
具体方法可参考以下步骤：

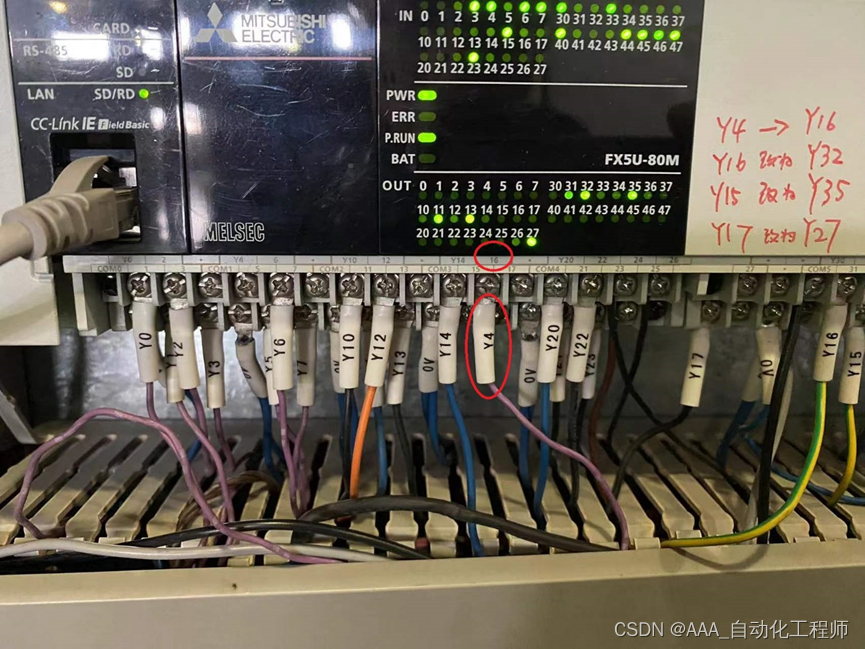

如下图所示，将原来Y4的接线拆下，重新接到Y16端子上（为了安全，建议断电后进行）

1

将网线一端插到PLC网口，一端连接到电脑上（电脑上无网口时，需要连接外置USB接口的网卡），连接完成后，如下图所示，打开GX WORK3软件，点击在线—从可编程控制器读取，
