Eplan使用小技巧，如何“偷懒”

在一个项目中，可能会在不同的安装地点用到相同的设备，如换热站项目，有10几个换热站，控制回路和主回路有多张相同的图纸。这时，如果把项目的结构分好，画好一个站的图纸，其他的站就可以无脑的复制粘贴即可。

    要想实现无脑复制粘贴，你必需提前对项目结构做设计！也就是常说的结构化设计。我们知道《GB/T 5094工业系统、装置与设备以及工业产品-结构原则与参照代号》(等同IEC81346，不用找，电气CAD吧里搜索就能下载)里推荐项目按照：=功能面、+位置面和-产品面做组织划分。

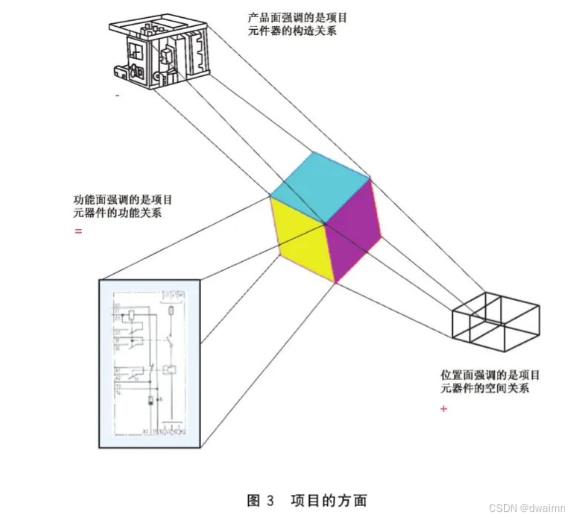

       因此有了国标的推荐，我们照做就是了，通常位置很容易理解，就是空间位置的划分，产品就是相同类型的设备，通常EPLAN里标识字母就已经区分了。一个项目多数是如下图这样组装起来的。

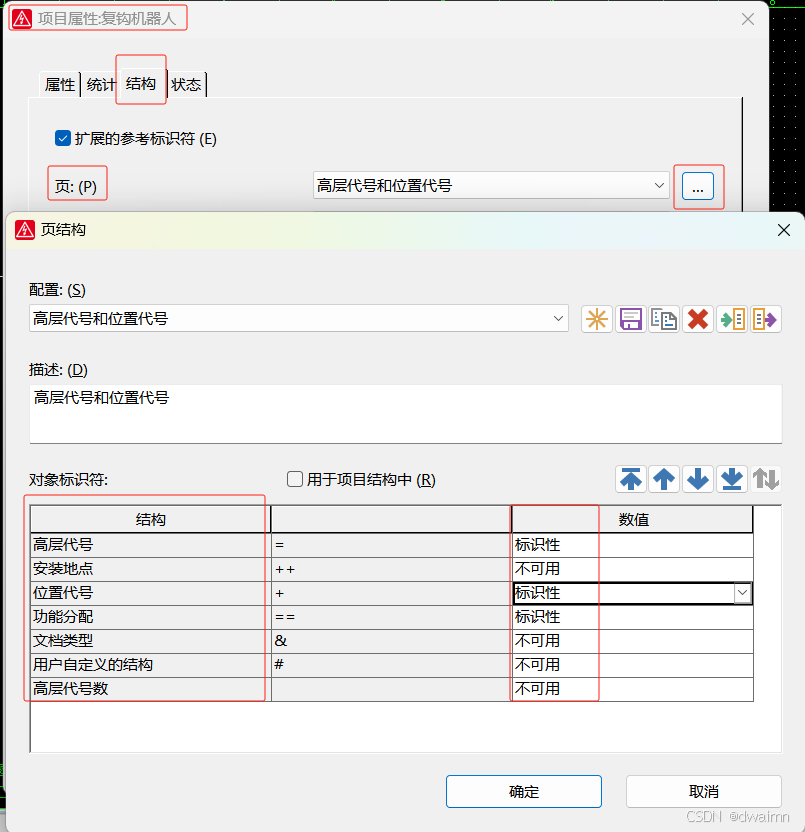

   举个例子，EPLAN中的项目属性>结构 对话框就定义了组成一个项目中不同部分的结构定义，例如常规设备的设备结构中，把(功能)高层代号和位置代号都设置为“标识性”时：

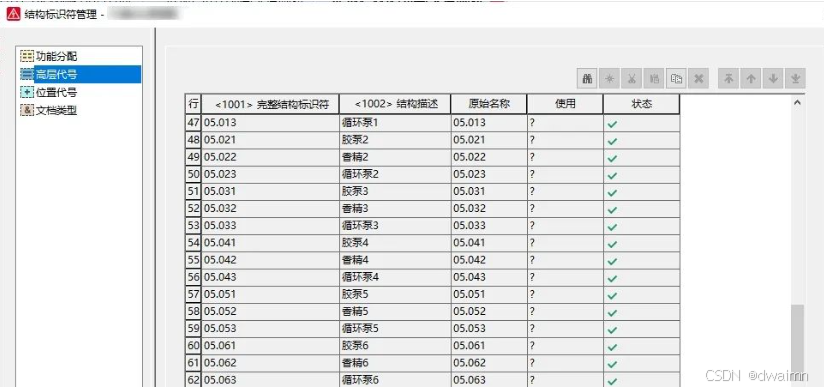

那么页中两个完整标识符=F01-F1和=F02-F1的设备，则是两个不同的设备，虽然它们的标识符-F1是相同，但功能结构=F01和=F02是不同的，你可以从菜单：项目数据>结构标识符管理 分别去定义它们的含义。

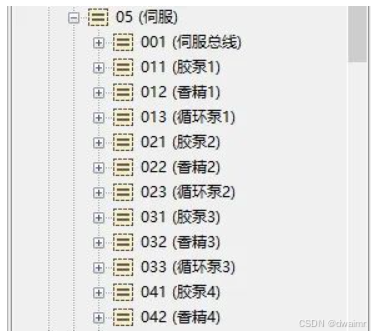

如果你将页结构中也加入功能代号标记为标识性，那么页导航器中将清楚地展现一个树形列表，例如下图是一个伺服功能的页结构。

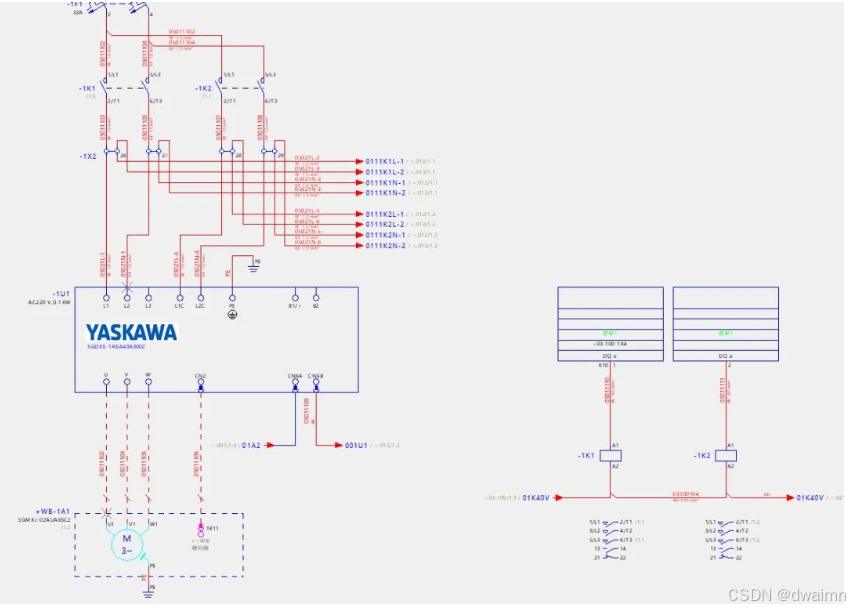

而每个功能结构页内都有张相同的原理图：

无论设备、宏它们的标识符都一致，因此一旦你把页结构搭好，剩下的就是无脑复制粘贴，因为有了功能代号做区别，EPLAN会知道它们并不是相同设备的。

将项目结构化后，另一个好处就是你可以轻松实现复用，不同的项目，若功能都一样，仍然可以无脑去复制粘贴，你只需要去新建页，定义下功能即可。
