半桥LLC谐振变换器：Matlab/Simulink仿真下的电压闭环PI/pi控制与实现软开关运行

探索半桥LLC谐振变换器：Matlab/Simulink仿真之旅

在电力电子领域，半桥LLC谐振变换器因其高效、稳定的性能被广泛应用。今天，我们将一起探索如何使用Matlab/Simulink进行半桥LLC谐振变换器的仿真，并实现电压闭环PI/pi控制，以输出稳定的12V电压，并确保软开关运行。

一、半桥LLC谐振变换器简介

半桥LLC谐振变换器是一种高效的直流-直流转换器，利用谐振现象来传输能量。其结构简单，效率高，且能够实现软开关，降低开关损耗。在各种应用场景中，如电动汽车充电、太阳能逆变器等，都有着广泛的应用。

二、Matlab/Simulink仿真环境搭建

在Matlab/Simulink中，我们可以轻松搭建半桥LLC谐振变换器的仿真模型。首先，我们需要创建半桥电路模型，包括输入电源、半桥电路、LLC谐振电路等部分。然后，设置仿真参数，如电源电压、负载阻抗等。最后，通过Simulink的仿真功能，我们可以观察电路的输出波形和性能。

三、电压闭环PI/pi控制策略

为了实现稳定的输出电压，我们需要采用电压闭环控制策略。PI/pi控制是一种常用的电压闭环控制方法，其基本思想是通过比较输出电压与设定值的误差，调整控制信号以改变电路的工作状态。在半桥LLC谐振变换器中，我们可以通过PI/pi控制器来调整占空比或频率等参数，从而控制输出电压的稳定。

四、实现软开关运行

软开关是半桥LLC谐振变换器的一个重要特点，它能够降低开关损耗，提高效率。为了实现软开关运行，我们需要在设计和调试过程中合理设置谐振电路的参数，如电感、电容等。此外，通过优化控制策略，如调整占空比或频率等参数，也可以帮助实现软开关运行。

五、代码片段与仿真结果

在Matlab/Simulink中，我们可以编写S函数或使用已有的模块来实现PI/pi控制器。以下是一个简单的代码片段示例：

% 创建PI控制器
Kp = 1;  % 比例系数
Ki = 1;  % 积分系数
error = setpoint - output_voltage;  % 设定值与实际输出电压的误差
control_signal = Kp*error + Ki*integral_error;  % PI控制器输出

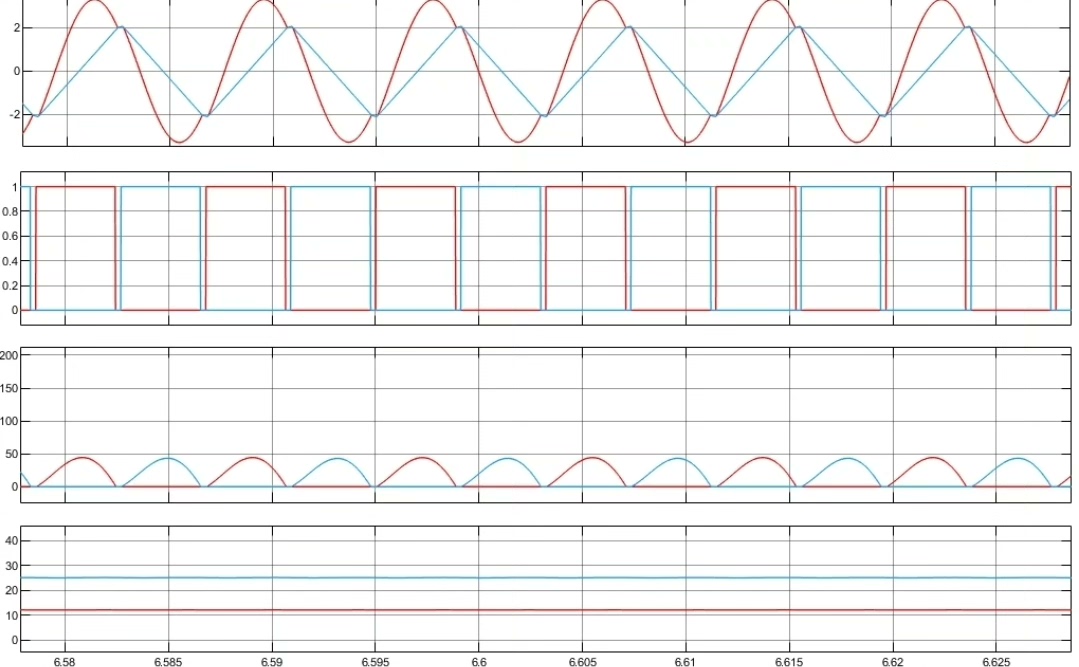

通过仿真，我们可以观察到输出电压的波形稳定在12V左右，且开关损耗较低，实现了软开关运行。这表明我们的设计和控制策略是有效的。

六、结语

通过Matlab/Simulink仿真，我们可以深入理解半桥LLC谐振变换器的工作原理和性能特点。同时，通过采用电压闭环PI/pi控制策略和优化设计参数，我们可以实现稳定的输出电压和软开关运行，提高转换器的效率和稳定性。希望本文能对你有所帮助，也欢迎你在实践中不断探索和尝试。
半桥LLC谐振变换器
Matlab/simulink仿真
电压闭环PI/pi控制
输出电压12V
实现软开关运行。
