ATE-开尔文四线（电阻）测量

开尔文四线电阻测量法

开尔文四线电阻测量法（Kelvin (4-wire) Resistance Measurement），又称四线法或开尔文电桥法，是一种用于精确测量电阻的技术。

基本组成

电流源：为测量电路提供稳定的直流电流，确保通过被测电阻的电流大小已知且恒定。在开尔文连接测量电阻的电路中，电流是由电源提供的。电源推动电荷在电路中流动，形成电流。电流从电源的正极流出，经过电流表、主体电阻等元件，再流回电源的负极，形成一个完整的回路。

被测电阻：即需要测量电阻值的元件或器件。

电压表：用于测量被测电阻两端的电压，要求电压表具有高输入阻抗，以避免对被测电路产生影响，保证测量的准确性。电压表自身并不产生电压，它是用于测量电路中两点之间电压差的仪器。电压表内部有一个高内阻的元件，当它并联在被测电路两端时，根据欧姆定律，由于其内阻很大，通过它的电流极小，所以它对被测电路的影响很小。同时，电压表根据其内部的工作原理，将所测量到的电压信号转化为可以显示的数值，从而让我们能够读取到被测两点之间的电压。

四根导线：两根电流线（一般较粗，以承载较大电流）和两根电压线（一般较细），分别连接到被测电阻的不同位置，实现电流通路和电压测量通路的分离。

测量原理

欧姆表测量

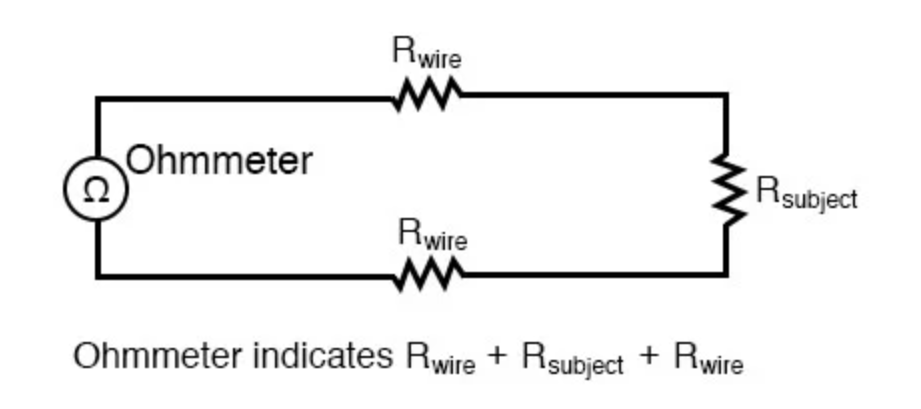

假设主体电阻和线阻一样大，在不考虑其他因素的情况下，按照常规的测量方法（非开尔文连接测量），计算出来的电阻值会受到线阻的影响而不准确。

假设主体电阻为(R1)，线阻为(R2)，且(R1=R2=R)。当使用电压表和电流表测量电阻时（伏安法），根据欧姆定律(I = U/R总)，此时测量得到的总电阻(R总=R1+R2=2R)，计算出的电阻值是实际主体电阻的2倍。

开尔文测量

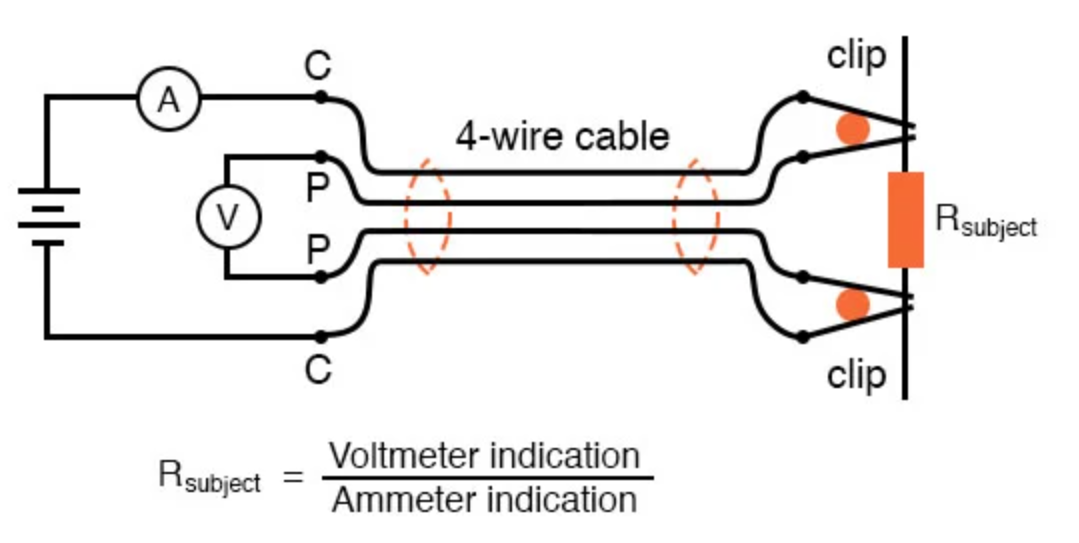

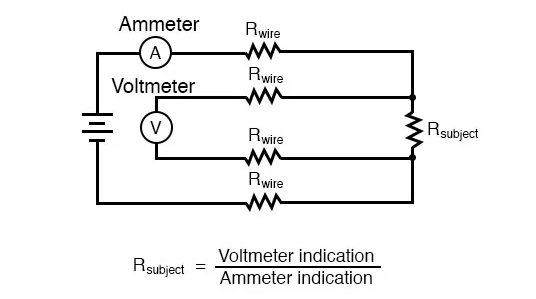

开尔文四线电阻测量法采用四根导线连接被测电阻，其中两根为电流线，两根为电压线。通过电流线向被测电阻通入已知电流，然后利用电压线测量被测电阻两端的电压。由于电压线连接点位于电流线连接点的内侧，且电压线的电阻极高，根据(U = IR),通过电压线的电流几乎为零，线阻上产生的电压降可以忽略不计，电压表测量的几乎是主体电阻两端的真实电压，电流表测量的是通过主体电阻的电流，消除了连接导线电阻和接触电阻对测量结果的影响，从而实现高精度的电阻测量。

线阻电压降可忽略的原因

• 电压表内阻的影响：电压表内阻极高，通常比主体电阻和线阻大很多个数量级。根据并联电路的分流原理，电流会优先通过电阻小的路径。在这种情况下，绝大部分电流会通过主体电阻，而通过连接电压表的长导线（线阻）的电流极小。例如，若电压表内阻为10^6$\Omega$，主体电阻和线阻均为100$\Omega$，通过简单的并联电阻计算可知，流过线阻的电流远远小于流过主体电阻的电流。

• 微小电流导致的电压降：由于通过线阻的电流极小，根据(U = IR)，即使线阻与主体电阻阻值相同，但因为电流(I)极小，所以线阻上产生的电压降(U)也极小。相比之下，主体电阻上的电压降则是由较大的电流通过产生的，电压表测量到的主要是主体电阻上的电压降，线阻的电压降对测量结果的影响微乎其微，可以忽略不计。

优点

高精度测量：能够消除导线电阻和接触电阻的影响，特别适用于测量低阻值电阻，可实现很高的测量精度。

抗干扰能力强：由于电压测量回路与电流回路分开，减少了电磁干扰等因素对测量结果的影响，提高了测量的稳定性和可靠性。
