MapOutputBuffer理解的三重境界

作者：Lubin Liu

摘要

MapOutputBuffer作为MapTask的内部类，是MR中二次排序非常重要的一环。本文从基本认识，到详细过程，再到源码级别，由浅入深的介绍了这个类。

第一重：基本认识

1.1 MapOutputBuffer是什么？

简而言之，MapOutputBuffer是一个缓存Map输出，并局部排序的类。众所周知，MapReduce从整体上分为Map和Reduce两个阶段，但并不是每个job都必须兼备这两个。
比较简单的job可以只有Map阶段，Map的输出直接写入HDFS提供给用户使用。Reduce阶段，往往意味着数据的重新分配，也就是著名的"shuffle"，“shuffle”阶段是根据Map阶段
输出的Key，计算Partition，并交给对应Reduce的过程。在进入“shuffle”阶段之前，我们需要对数据进行初步的排序，并按照partion分组，MapOutputBuffer负责这一过程的。
需要注意的是，这个类只有当job中有Reduce逻辑时才会被调用，因为不需要Reduce，也就没有数据的重新分配，也就没有partition的计算，也就没有排序。

1.2 为什么需要MapOutputBuffer?

从类名上我们可以猜到，这是一个Buffer，buffer的作用一般是为了缓存，那问题变成了为什么要作缓存？难道是仅仅为了累积数据加速写入？我认为不全是。Reduce在拉取数据时，是根据partition的。Map的输入顺序和输出顺序是没有关系的，直接输出的数据是完全乱序的，那拉取时就得把Map输出的数据全部扫一遍，只拿自己partition的，这非常的费时费力。所以设计者想到在写出的时候能不能保证局部有序呢，每次缓存一小部分数据，到一定量的时候，对他们按照partition排序，成块的写入到文件里，拉取的时候方便多了，只要看看哪个partition在哪个块。另一个原因是Combiner，我们知道这个模块是为了减少Shuffle数据量，而在map端局部的执行Reduce逻辑。要想达到这种效果，同样需要缓存和排序，将一个partition的小部分数据排到一起，调用一下Combiner再输出。

1.3 为什么要理解这个类？

首先，几乎每个Job都会自定义自己的partitioner，深刻理解其是怎样作用于数据，可以更好的设计。另外，MR框架提供了很多参数用来调整缓存和排序的行为，因为它深刻的影响了job的性能，更深入的理解有助于懂得如果参数调优。还有，很多job的运行时错误是这个阶段会抛出的，理解的深刻，可以快速定位问题。

第二重：详细理解运行过程

本节详细介绍MapOutputBuffer的运行过程，但只是定性和图解，不会给出源码级别的细节。

2.1 过程简介

MapOutputBuffer类里维护了一个环形缓冲区，每个输出的record都以key value的连同partition信息写入到这个缓冲区中，当缓冲区快满的时候，有一个后台的守护进程负责对数据排序，并写入磁盘。

2.2 主要变量定义

实现一个带meta信息的缓冲区所需变量，有点多，一下记不住没关系，统一列出为了方便查阅。

1. kvbuffer:环形缓冲区，字节数组，用于存储raw数据和meta信息。kvbuffer.length代表数组总长度

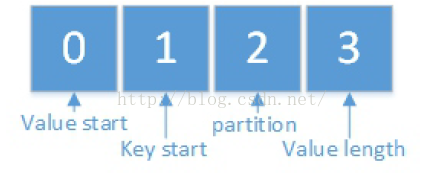

2. kvmeta:缓冲区的字节视角，并没有占据新的内存，主要方便插入meta信息。每个meta信息由4个int组成，分布如下

一个metadata的长度是METASIZE=16
3. equator:缓冲区的中界点，raw的key value数据和meta信息分别从中界点往两侧填充。
4. kvindex:下次要插入的meta信息的起始位置
5. kvstart:溢写时meta数据的起始位置

6. kvend:溢写时meta数据的结束位置
7. bufindex:raw数据的结束位置
8. bufstart:溢写时raw数据的起始位置
9. bufend:溢写时raw数据的结束位置
10. spillper:当数据占用超过这个比例，会造成溢写，由配置“mapreduce.map.sort.spill.percent”指定，默认值是0.8
11. sortmb:kvbuffer占用的内存总量，单位是M，由配置“mapreduce.task.index.cache.limit.bytes”指定，默认值是100
12. indexCacheMemoryLimit:存放溢写文件信息的缓存大小，由参数“mapreduce.task.index.cache.limit.bytes”指定，单位是byte，默认值是1024*1024（1M)
13. bufferRemaining:buffer剩余空间，字节为单位
14. softLimit:字节单位的溢写阈值，超过之后需要写磁盘，值等于sortmb*spillper

2.3 初始状态
