51单片机中的中断系统(更新版)

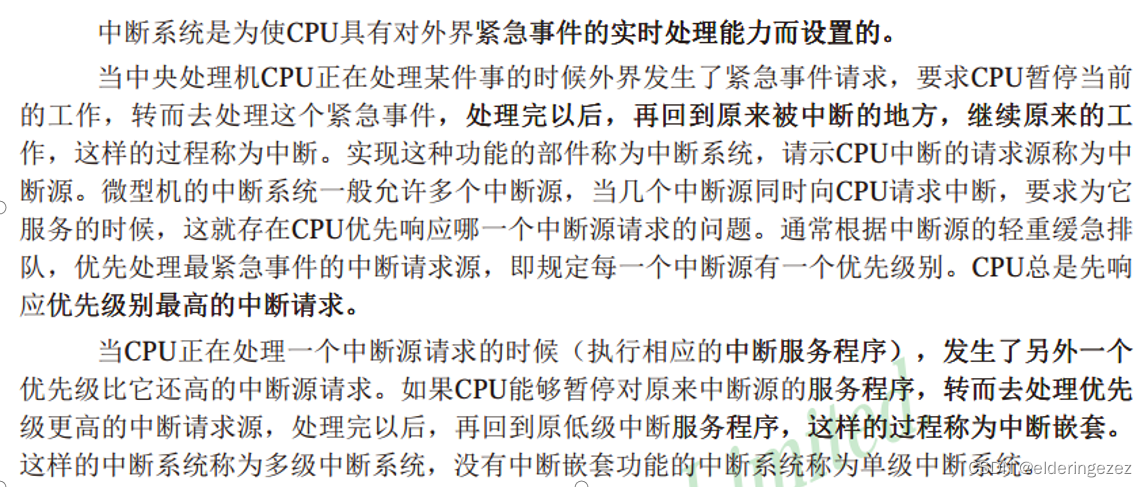

中断系统的定义

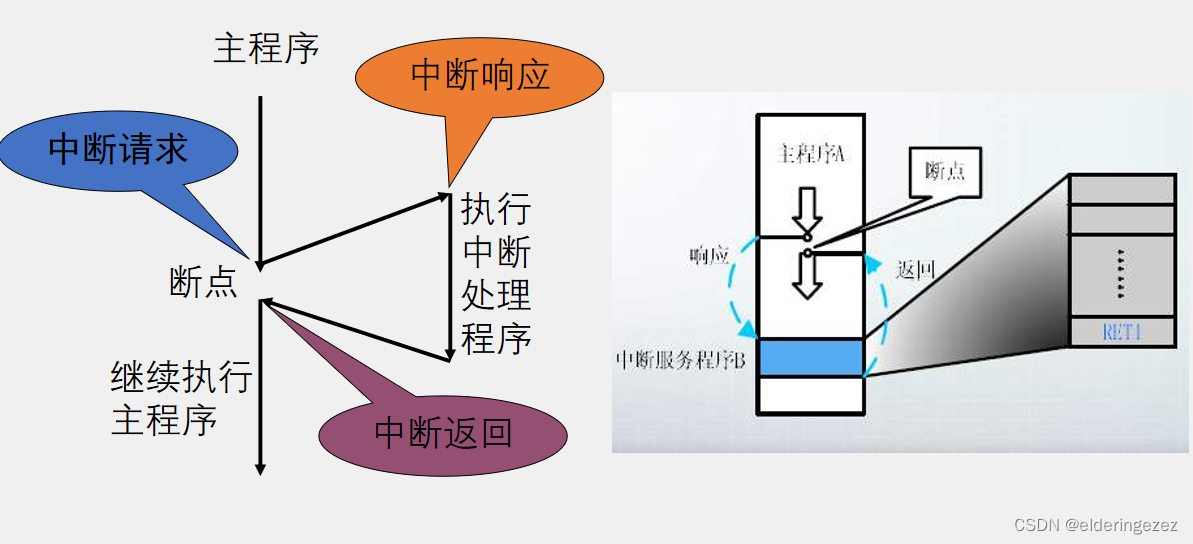

中断程序流程

中断系统结构示意图

几个重要的概念

IT：interrupt type control
IE: interrupt enable
TF: Timer overflow flag
EX: external interrupt enable
ET: timer interrupt enable
PX: external interrupt priority
PT: Timer interrupt priority

中断触发的几种方式

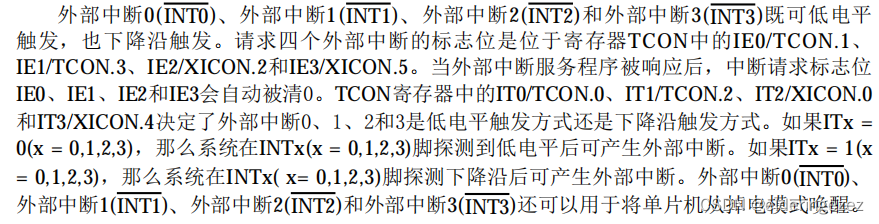

外部中断

定时器0和1中断

串行口中断

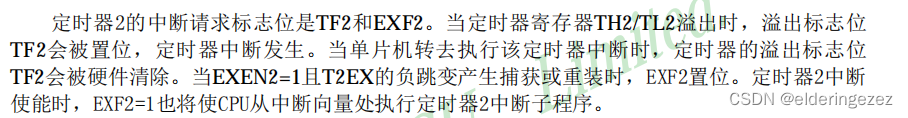

定时器2中断

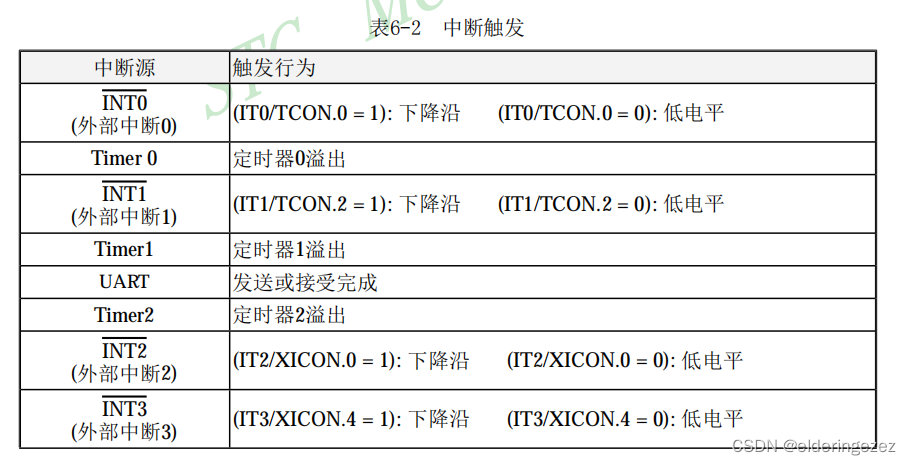

中断触发行为总结表

中断允许寄存器

EA：总中断允许寄存器。

ET2：定时/计数器T2中断允许位。

ES：串口中断允许位。

ET1：定时/计数器T1中断允许位。

EX1：外部中断1允许位。

ET0：定时/计数器T0中断允许位。

EX0：外部中断0允许位。

都是0禁止中断1允许中断

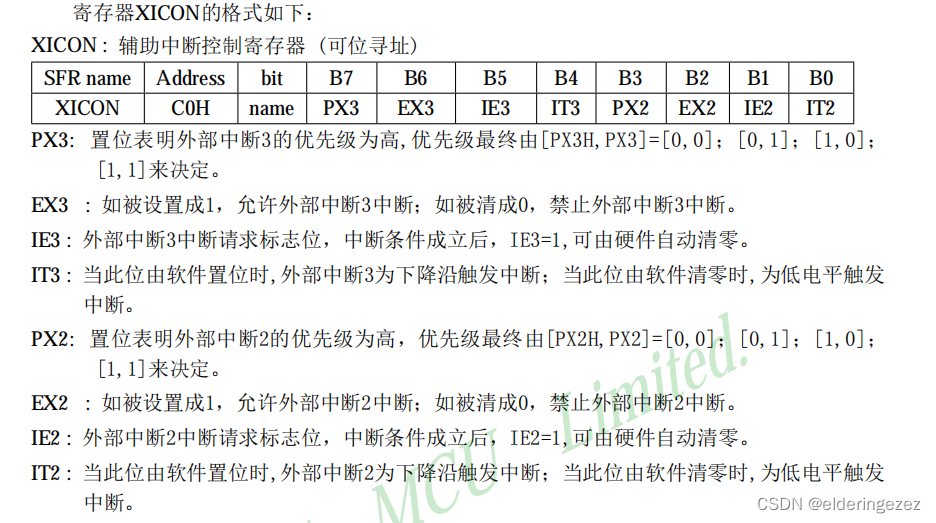

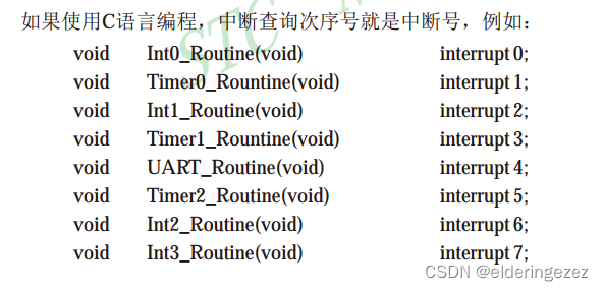

辅助中断控制寄存器。

图表大榄

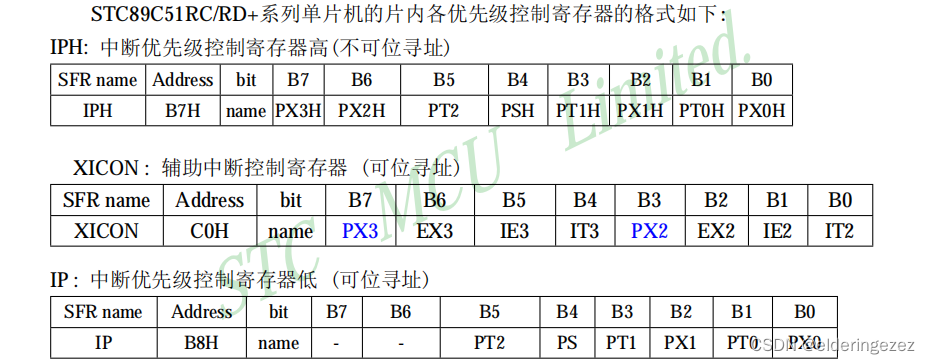

IP和IPH控制中断的优先级

IE控制中断允许位

XICON主要控制外部的中断信号，IEx就是控制INTx的中断标志位，中断条件成立后IEx置1可由硬件自动置0。如IE1就是控制INT1的中断标志位

ITx为外部中断的信号类型，置1时为下降沿触发，置零时由低电平触发。
