单片机如何使用3个GPIO口控制6个LED

1）单片机/ARM硬件设计小知识，分享给将要学习或者正在学习单片机/ARM开发的同学。

2）内容属于原创，若转载，请说明出处。

3）提供相关问题有偿答疑和支持。

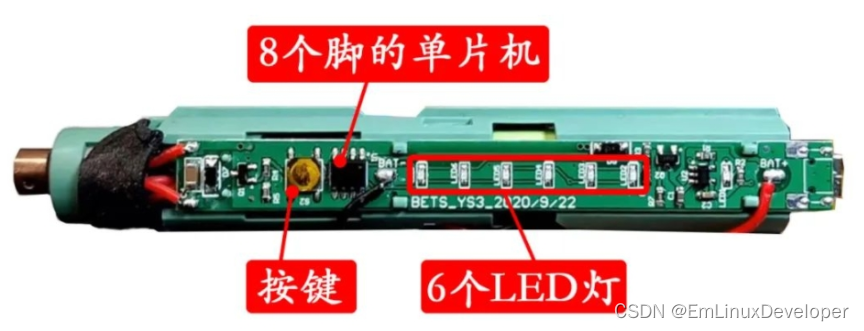

以上图可以看到是一个电动牙刷，那么里面的硬件构造仅仅只有一个8脚单片机，如何做到控制6个LED，一个马达，一个按键的呢？初看，似乎GPIO不够用。

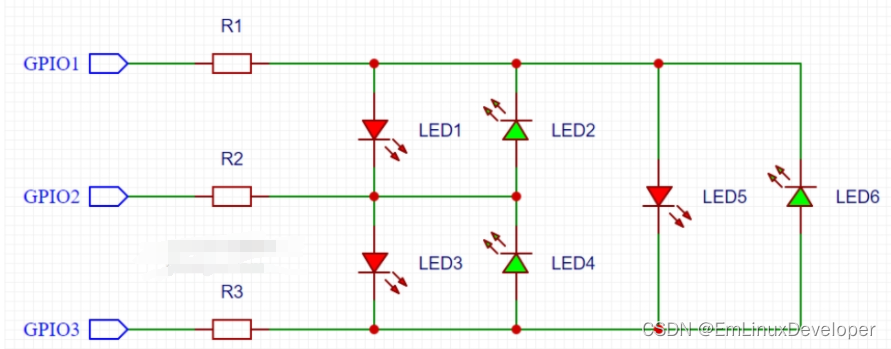

其实是利用了单片机的IO口的特性巧妙的设计：

这个电路使用到了单片机的IO口的三个状态：

1）地电平

2）高电平

3）高阻态

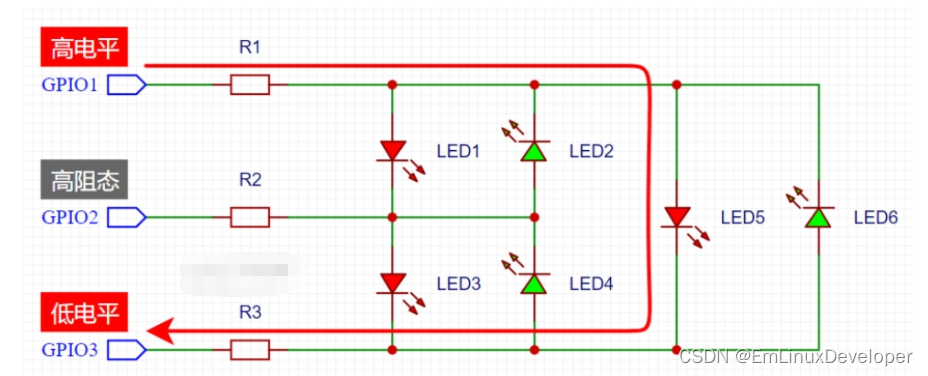

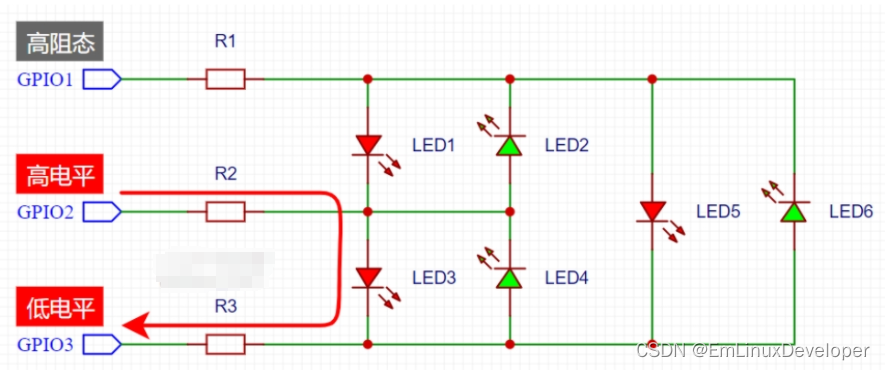

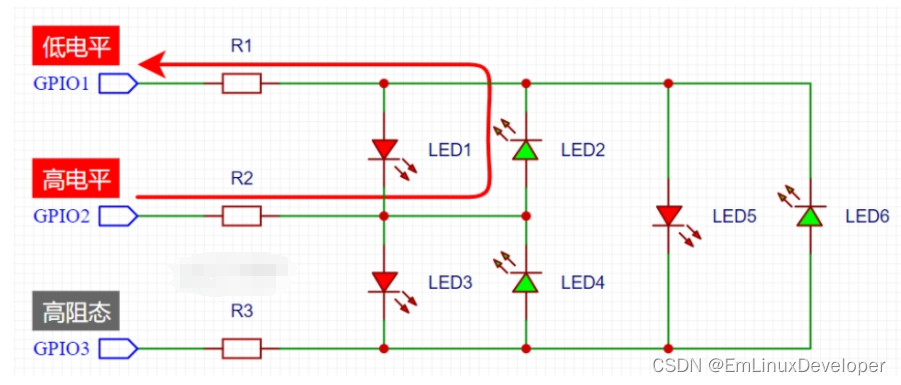

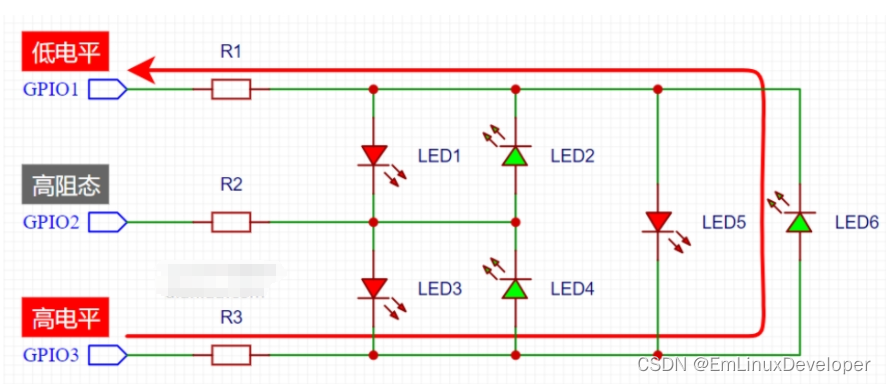

所谓的高阻态，实际就是GPIO口外部表现极大的阻抗，阻抗很大，几乎不会有电流流入流出，各个LED的亮灭有6种情况：

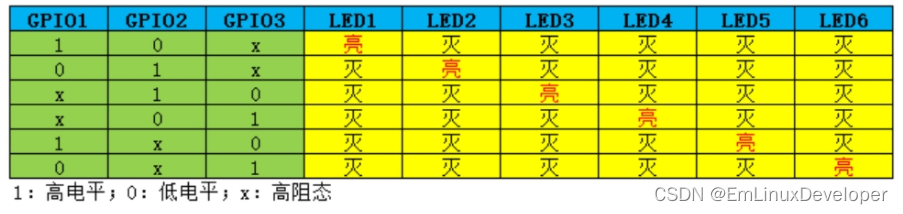

真值表如下：

其他更有意思的电路设计干货，待续...
