非透明桥 Non-Transparent Bridging (二)

上个章节，我们了解了：当数据包通过结构从一个系统传输到另一个系统时进行地址转换，这是通过非透明桥（Non-Transparent）完成的。NT桥到底是怎么进行地质转换的？NT桥的内部构造又是啥样的呢？

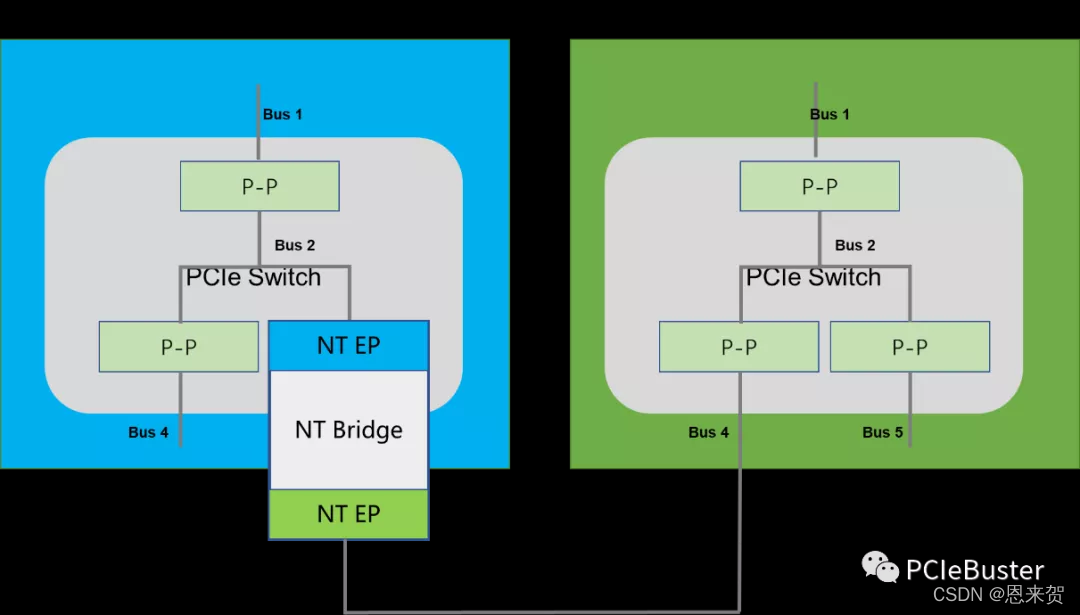

NT桥的内部，其实是两个Endpoint设备。NT桥将一个透明端口分成两个非透明端口（端点设备/功能）。透明桥的配置空间为Type1，非透明桥的配置空间则为Type0。同时，NT桥中的两个NT EP都有各自的Type0配置空间。如下图：



既然是EP，我们知道每个EP都有6个BAR空间。BAR 0 到BAR 5。所谓BAR（Base Address Register）就是每个EP设备的一个寄存器，这个寄存器会向系统申请一段一定大小的空间地址，系统所有访问这个空间地址的报文，都会被路由到这个EP来处理。

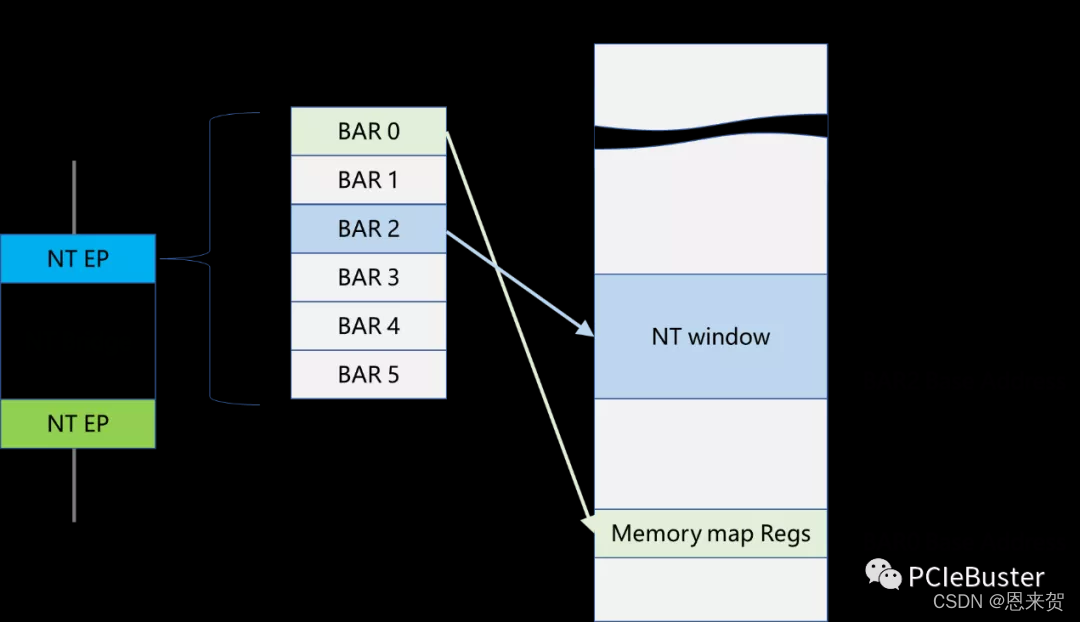

通常，BAR0是用作映射到EP设备的配置空间，访问BAR0可以映射访问所有的寄存器。而NT的BAR2 到 BAR5通常都是用于NT桥接地址转换用的。如下，我们以BAR 2为例：

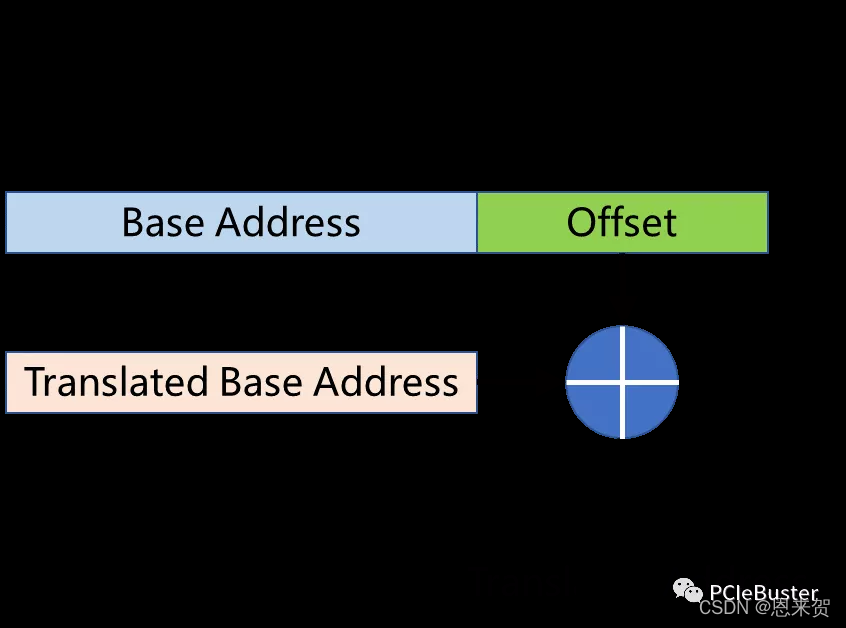

 进入NT Window的报文，会根据我们自己设置的NT桥转换基址（Translated Base Addres）做运算，运算之后的地址刚好要等于我们想访问的B系统里面的目标地址（Target Adress）。这样，即使我们加上一定的偏移（Offset），也能顺利转化为B系统里对应偏移的地址。



T地址转换的基本原理就是这样。需要注意的是，如果只是写请求，那么只需要地址翻译、转换就可以了。但如果是Non-Post的事务，这个时候需要的是ID 路由（ID Routing）。情况变得会复杂一些。我们知道请求TLP包含一个请求者ID字段，该字段定义了一个PCIe系统里面的唯一ID，代表生成请求TLP的请求者。当这个读请求包穿过NT桥的时候，如果不进行任何处理，会有两个问题：

1、    因为每个系统里的ID都是唯一的，那么A系统的ID穿过NT桥后，有可能和B系统里面的ID冲突。

2、    完成报文是包含请求者ID字段和完成者ID字段。归属A系统的ID在B系统里可能根本找不到。完成报文不知道该发到哪里去。

因此，NT桥同时也需要完成ID转换和翻译。这部分的内容，大家可以参考芯片厂商的手册。

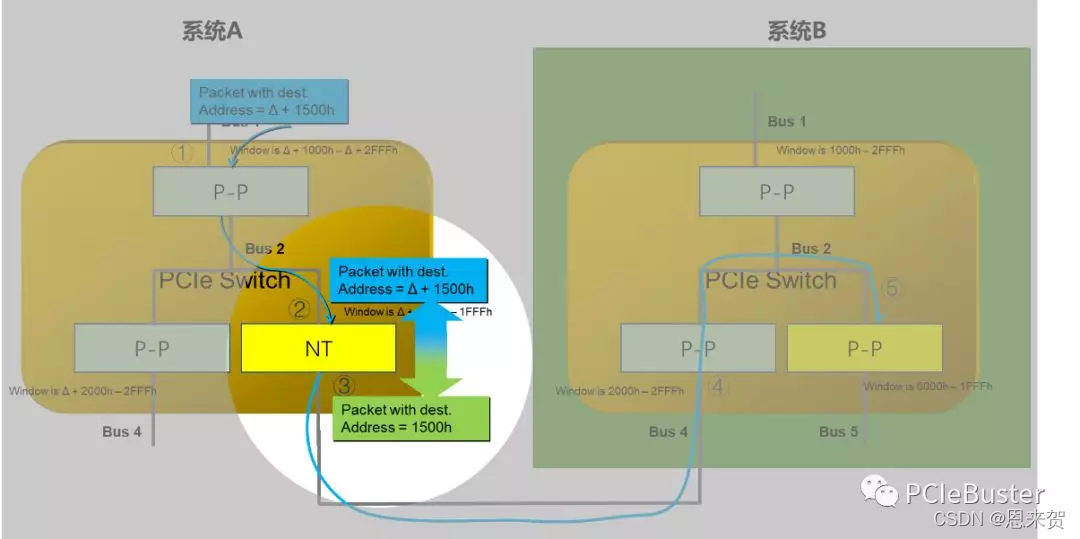

了解完大概的转换原理之后，我们跳出来再看一看这个系统图：

大家注意一下我标注的不同的颜色，从PCIe域以及地址归属来看，NT桥两边的两个EP设备，其实是分别归属于两个系统的（蓝色属于系统A，绿色属于系统B）。至于两个NT EP中间的NT Bridge，那是厂商芯片自己内部的实现。逻辑上在两个系统内都看不到哦。

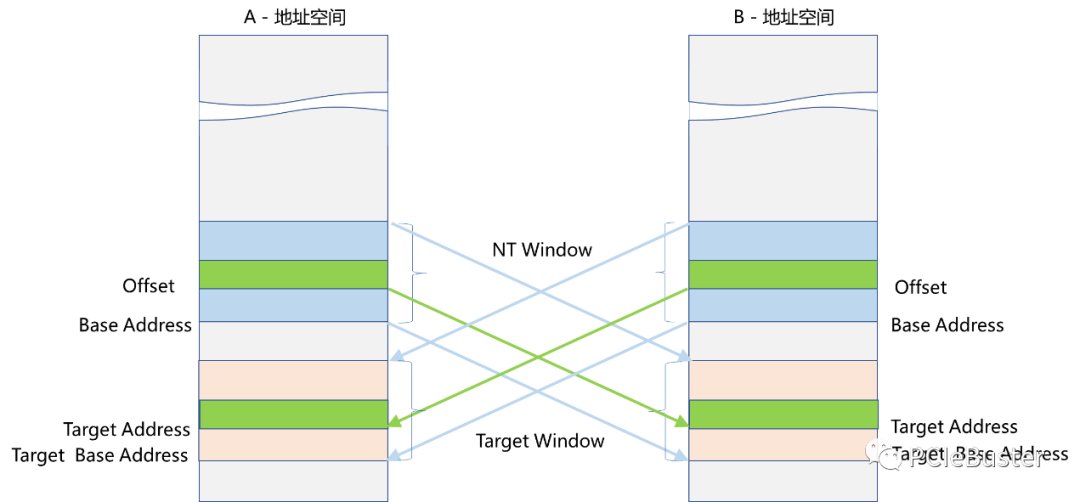

       另外，我们前面只讨论了从系统A到系统B穿过NT桥的转换，反之，从系统B到系统A类似，只不多是在B系统里面配置绿色的NT  EP设备而已。我们可以画出如下的地址转换示意图。注意：此图两边地址是完全对称的，实际应用是比较常见的。事实上两边窗口、地址、转换目标地址等都是完全独立的，可以分别配置成不同的内容。
