给QMK键盘加个OLED显示屏

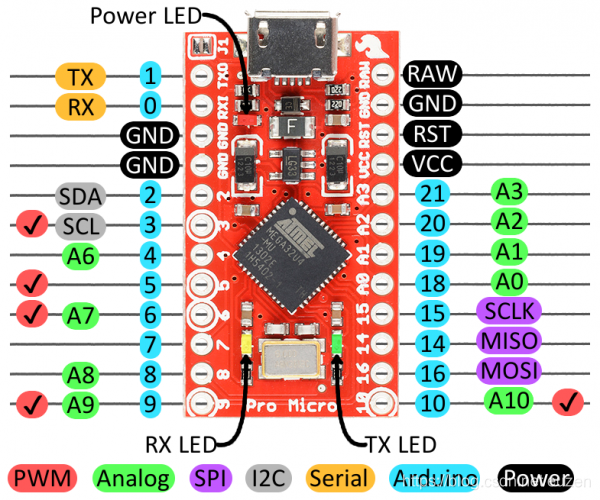

QMK是自带OLED支持的。但看文档并没有提到接线的方法，搜索相关资料，终于弄明白，因为是使用IIC通讯协议，所以使用的IO跟MCU芯片有关，并非跟连接键盘矩阵一样，由程序来定义。比如pro micro使用atmega32u4，IIC通讯使用的是D2（SDA)， D3(SLC) 。如下图灰色底的部分定义。对应芯片的PORT是PD1,PD0，引脚19和18。

然后就比较简单了，在rules.mk里加上 OLED_DRIVER_ENABLE = yes，在keymap.c里加上oled_task_user()的即可。比如官方的示例：

#ifdef OLED_DRIVER_ENABLE
void oled_task_user(void) {
    // Host Keyboard Layer Status
    oled_write_P(PSTR("Layer: "), false);

    switch (get_highest_layer(layer_state)) {
        case 0:
            oled_write_P(PSTR("Default\n"), false);
            break;
        case 1:
            oled_write_P(PSTR("FN\n"), false);
            break;
        case 2:
            oled_write_P(PSTR("ADJ\n"), false);
            break;
        default:
            // Or use the write_ln shortcut over adding '\n' to the end of your string
            oled_write_ln_P(PSTR("Undefined"), false);
    }

    // Host Keyboard LED Status
    led_t led_state = host_keyboard_led_state();
    oled_write_P(led_state.num_lock ? PSTR("NUM ") : PSTR("    "), false);
    oled_write_P(led_state.caps_lock ? PSTR("CAP ") : PSTR("    "), false);
    oled_write_P(led_state.scroll_lock ? PSTR("SCR ") : PSTR("    "), false);
}
#endif

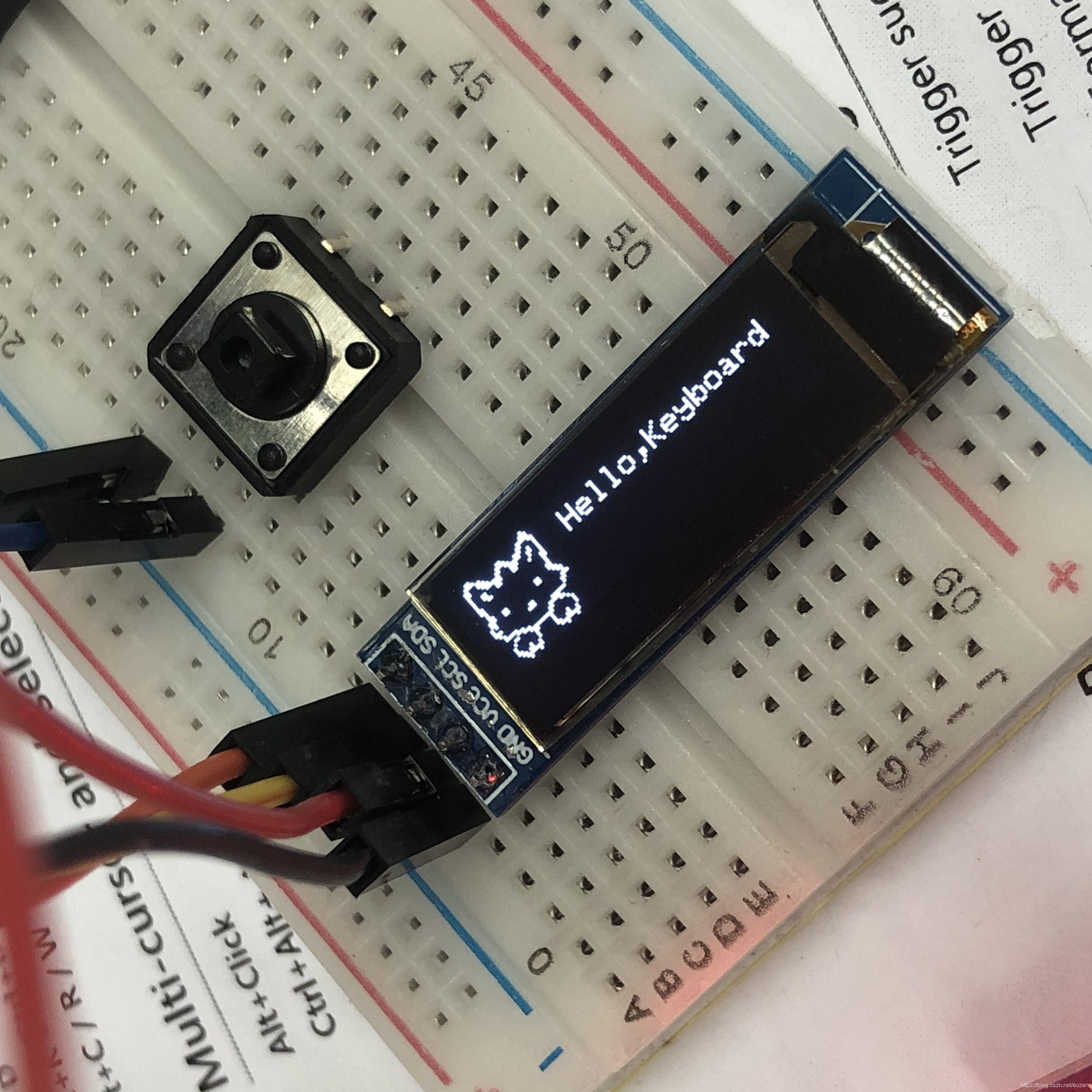

最后就可以得到结果：

下面这个是使用arduino IDE生成的图文，稍加修改也可以放到qmk里。
