klayout 源码分析系列2 读gds文件流程

最新推荐文章于 2022-07-05 16:45:20 发布
最新推荐文章于 2022-07-05 16:45:20 发布
阅读量2.9k 收藏 13
点赞数 2
分类专栏： klayout 文章标签： c++
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/exlink2012/article/details/117554647
版权
目录
1. klayout主要类
2. klayout 读gds文件流程
3. klayout 层操作
4. klayout ruler

读gds文件流程：

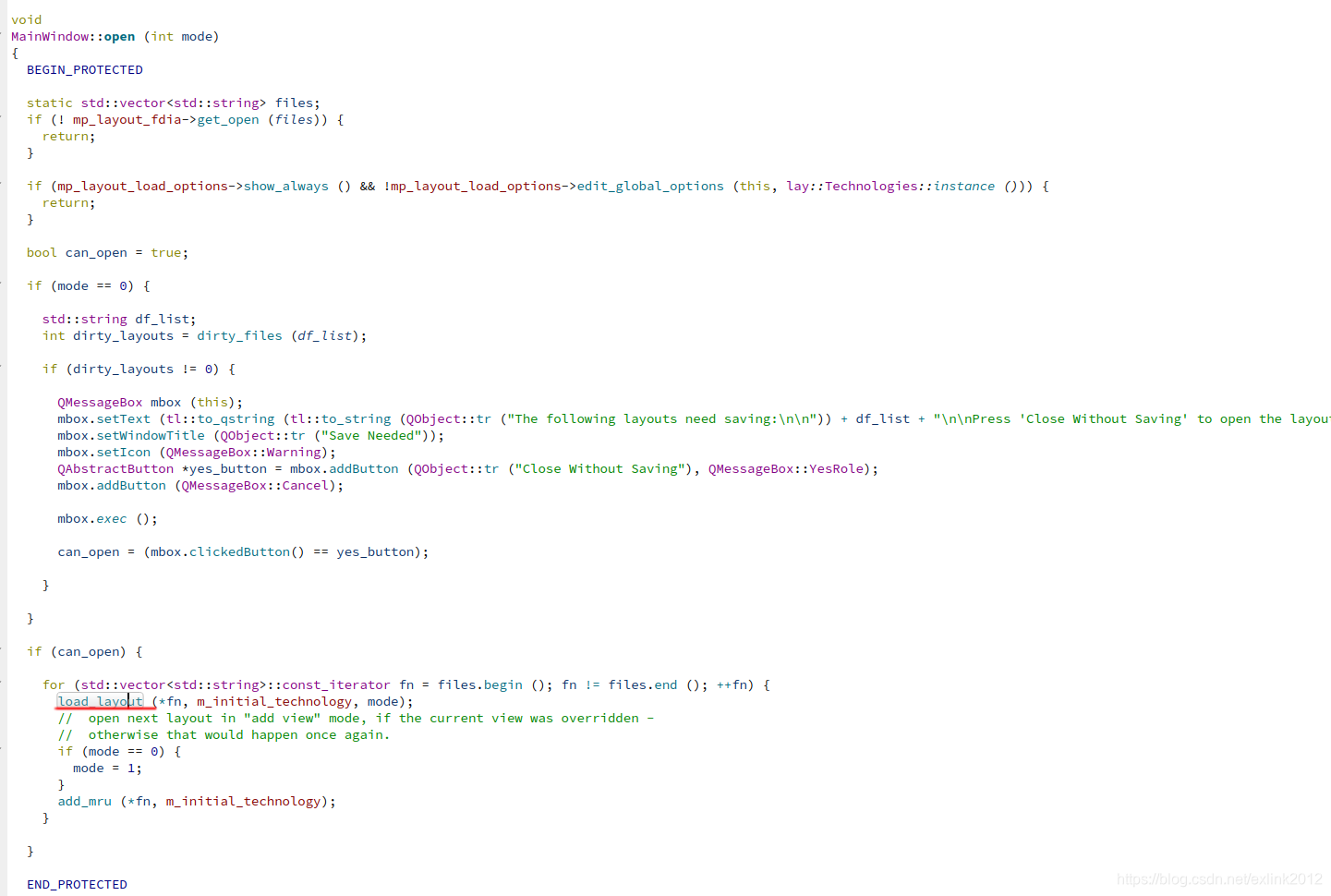

1) layMainwindow.cc  open()

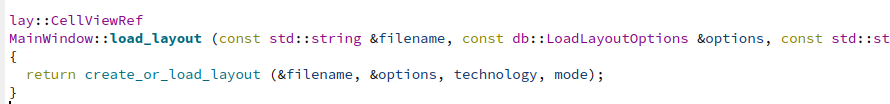

2) layMainwindow.cc  lay::CellViewRef load_layout()

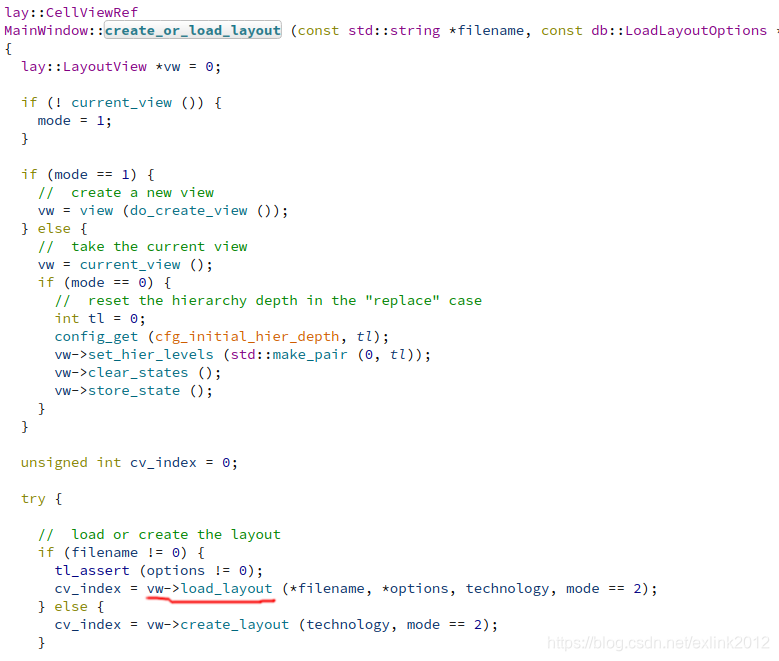

3) layMainwindow.cc create_or_load_layout()

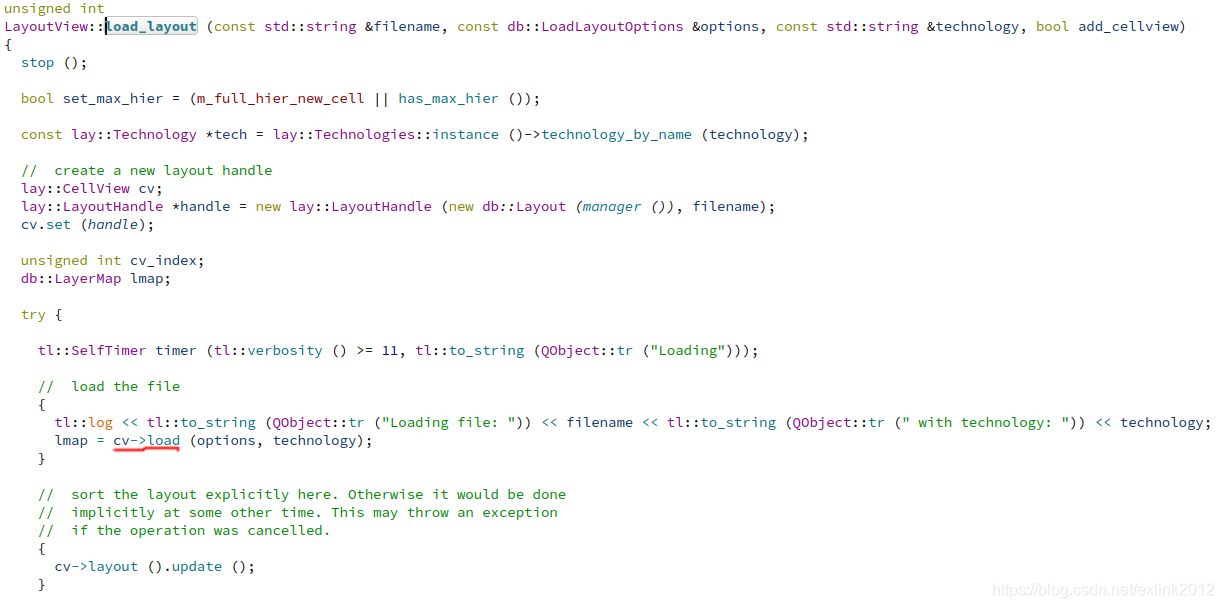

4) layMainwindow.cc LayoutView::load_layout()

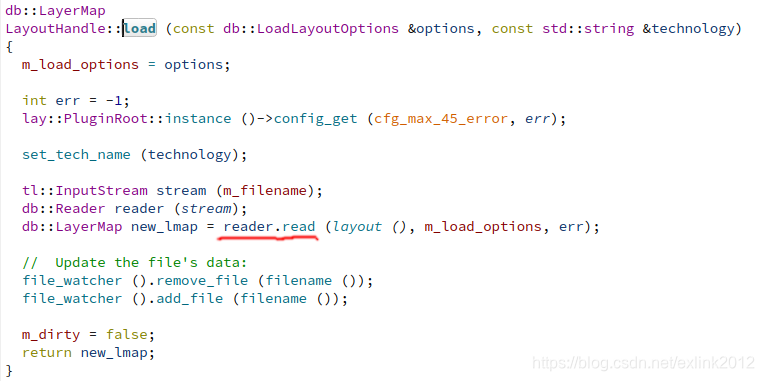

5) layCellView.cc LayoutHandle::load()

6) dbReader.h db::LayerMap &read()
