2-10 CAD基础 偏移（offset）

通过偏移对象创建同心圆、平行线和平行曲线

命令: OFFSET
当前设置: 删除源=否  图层=源  OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:   指定第二点:       ---设置偏移距离
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:                              ---选中偏移对象
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:  ----选择偏移方向

偏移距离：

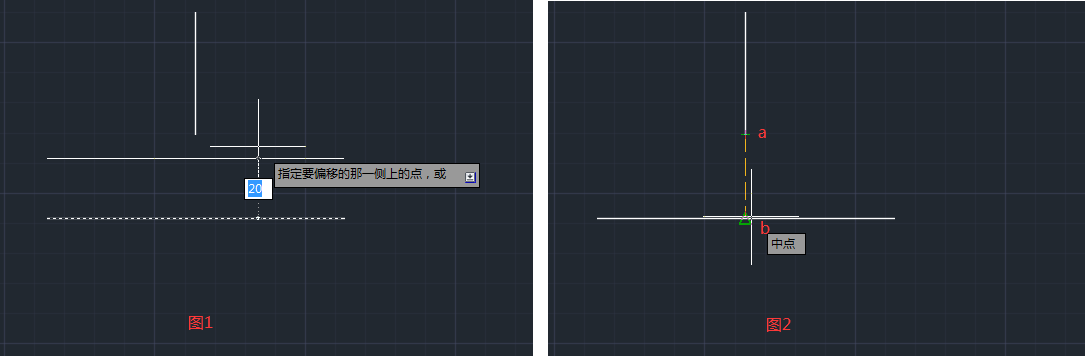

直接输入偏移距离，图1     --------- 或者鼠标单击a点，再单击b点，ab之间直线就是偏移距离 图2

作用：图1 偏移手动输入的距离 ； 图3 偏移到a点

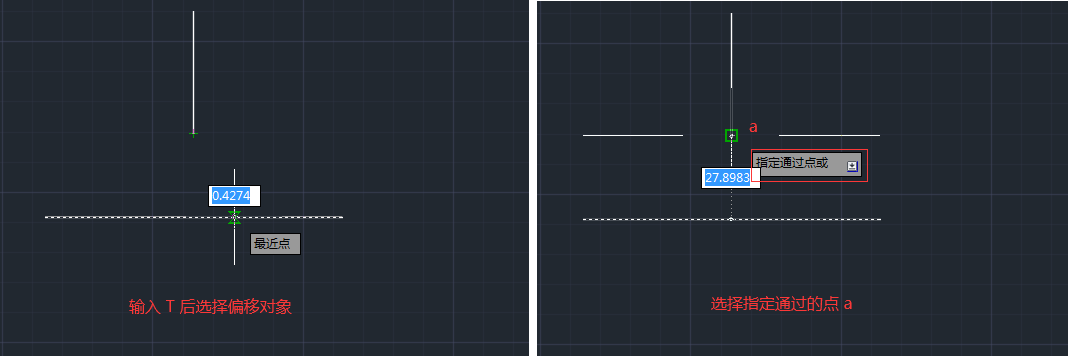

偏移到指定点   ---- 除了图2方式，还可以使用通过（T）方式

命令: OFFSET
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:  t          ---不使用距离偏移方式
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:               --- 选择偏移对象
指定通过点或 [退出(E)/多个(M)/放弃(U)] <退出>:                ---选择对象偏移通过的点
