一文带你看懂DataX离线同步工具(图文并茂,看完就懂)

一. DataX简介

1.1 DataX概述

DataX 是阿里巴巴开源的一个异构数据源离线同步工具,致力于实现包括关系型数据库(MySQL、Oracle 等)、HDFS、Hive、ODPS、HBase、FTP等各种异构数据源之间稳定高效的数据同步功能。

源码地址:阿里云DataX源码

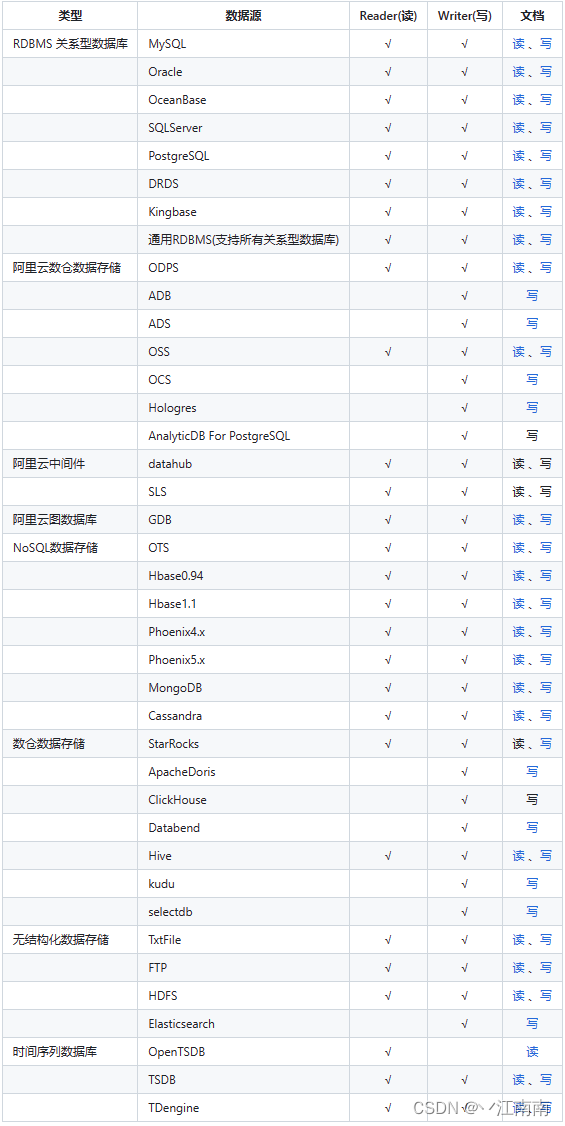

1.2 DataX支持的数据源

请添加图片描述

二. DataX架构原理

2.1 DataX设计理念

为了解决异构数据源同步问题,DataX 将复杂的网状的同步链路变成了星型数据链路,DataX 作为中间传输载体负责连接各种数据源。当需要接入一个新的数据源的时候,只需要将此数据源对接DataX,便能跟已有的数据源做到无缝数据同步。

请添加图片描述

2.2 DataX框架设计

DataX 本身作为离线数据同步框架,采用 Framework + plugin架构构建。将数据源读取和写入抽象成为 Reader/Writer 插件,纳入到整个同步框架中。

请添加图片描述

其中:
Reader数据采集模块,负责采集数据源的数据,将数据发送给Framework
Writer数据写入模块,负责不断向Framework取数据,并将数据写入到目的端
Framework:用于连接reader和writer,作为两者的数据传输通道,并处理缓冲,流控,并发,数据转换等核心技术问题。

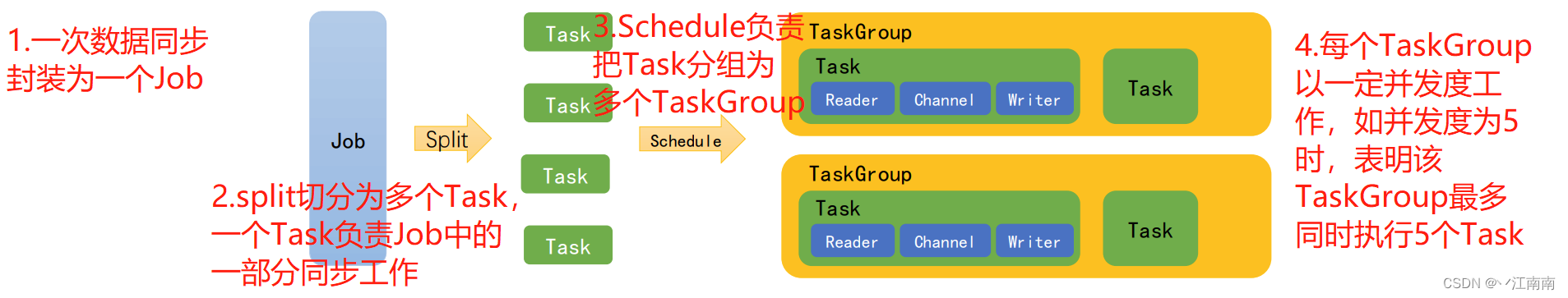

2.3 DataX运行流程

请添加图片描述

注:
Job单个数据同步的作业,称为一个Job一个Job启动一个进程
Task:根据不同数据源的切分策略,一个Job会切分为多个TaskTask是DataX作业的最小单元每个Task负责一部分数据的同步工作。
TaskGroupScheduler调度模块会对Task进行分组,每个Task组称为一个Task Group。每个Task Group负责以一定的并发度运行其所分得的Task,单个Task Group的并发度为5
Reader–>Channel–>Writer:每个Task启动后,都会固定启动Reader–>Channel–>Writer的线程来完成同步工作。

2.4 DataX调度决策思路

举例来说,用户提交了一个 DataX 作业,并且配置了总的并发度为 20,目的是对一个有 100 张分表的 mysql 数据源进行同步。DataX 的调度决策思路是:

1)DataX Job 根据分库分表切分策略,将同步工作分成 100 个 Task。

2)根据配置的总的并发度 20,以及每个 Task Group 的并发度 5,DataX 计算共需要分配 4 个TaskGroup。

3)4 个 TaskGroup 平分 100 个 Task,每一个 TaskGroup 负责运行 25 个 Task。

注:默认DataX会把Mysql中的1个表切分成1个Task。

2.5 DataX 与 Sqoop 对比

请添加图片描述

三. DataX使用

3.1 DataX使用概述

3.1.1 DataX任务提交命令

用户只需根据自己同步数据的数据源目的地选择相应的ReaderWriter,并将 Reader 和 Writer 的信息配置在一个 json 文件中,然后执行如下命令提交数据同步任务即可:

请添加图片描述

3.1.2 DataX配置文件格式

使用如下命令查看 DataX 配置文件模板

请添加图片描述

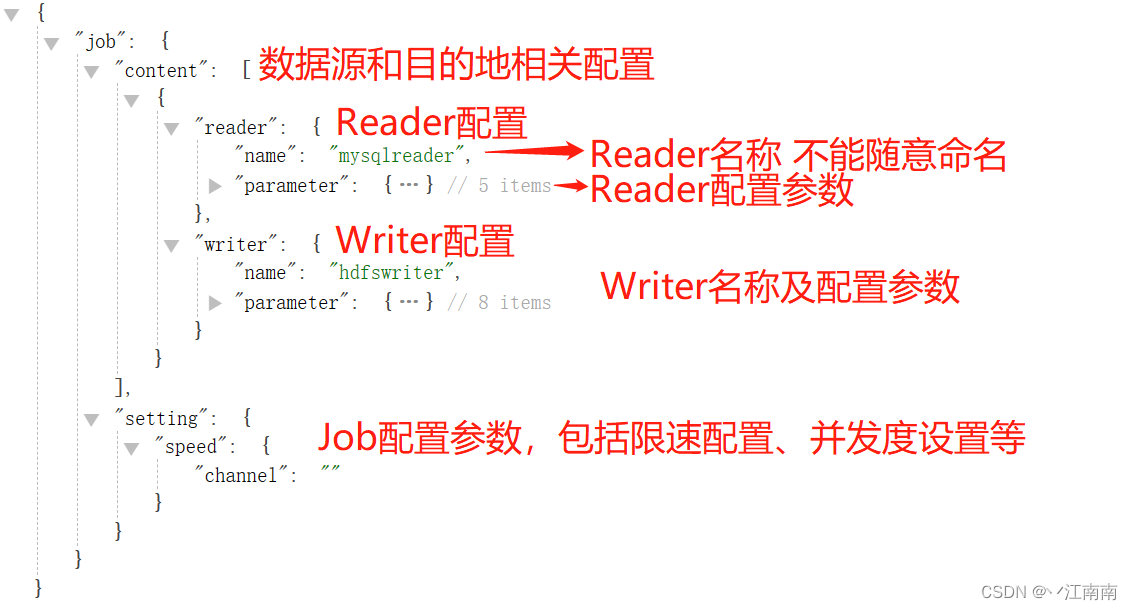

配置文件模板如下,json 最外层是一个 jobjob 包含settingcontent 两部分,其中setting 用于对整个 job 进行配置content 用户配置数据源和目的地

{
    "job": {
        "content": [
            {
                "reader": {
                    "name": "mysqlreader",
                    "parameter": {
                        "column": [],
                        "connection": [
                            {
                                "jdbcUrl": [],
                                "table": []
                            }
                        ],
                        "password": "",
                        "username": "",
                        "where": ""
                    }
                },
                "writer": {
                    "name": "hdfswriter",
                    "parameter": {
                        "column": [],
                        "compress": "",
                        "defaultFS": "",
                        "fieldDelimiter": "",
                        "fileName": "",
                        "fileType": "",
                        "path": "",
                        "writeMode": ""
                    }
                }
            }
        ],
        "setting": {
            "speed": {
                "channel": ""
            }
        }
    }
}

请添加图片描述

Reader 和 Writer 的具体参数可参考官方文档,地址如下:DataX配置

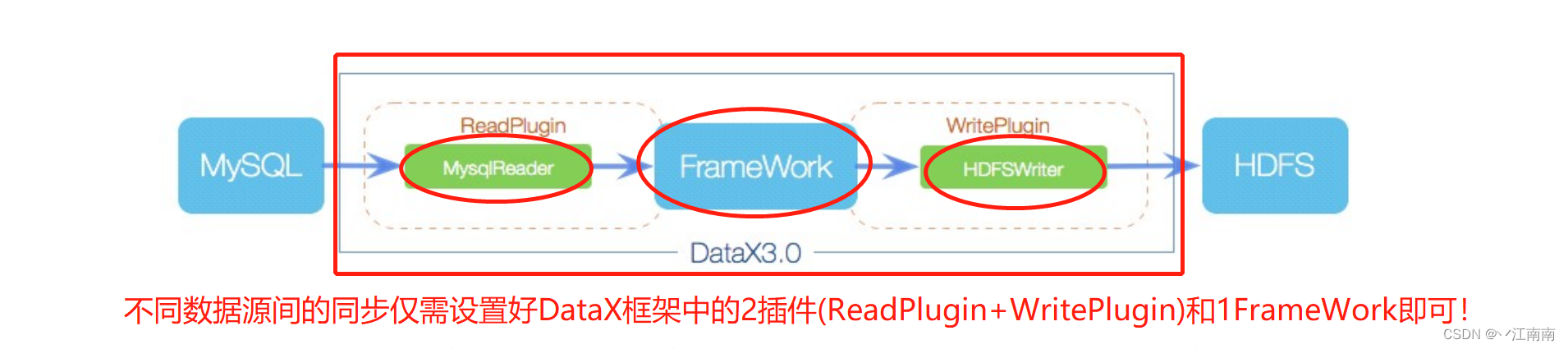

3.2 同步MySQL数据到HDFS案例

案例要求:同步 gmall 数据库中 base_province 表数据到 HDFS 的/base_province 目录

需求分析:要实现该功能,需选用 MySQLReaderHDFSWriterMySQLReader 具有两种模式分别是 TableModeQuerySQLMode前者使用 table,column,where 等属性声明需要同步的数据;后者使用一条 SQL 查询语句声明需要同步的数据。

下面分别使用两种模式进行演示。

3.2.1 MySQLReader之TableMode

1)编写配置文件

(1)创建配置文件 base_province.json

请添加图片描述

(2)内容如下:

{
    "job": {
        "content": [
            {
                "reader": {
                    "name": "mysqlreader",
                    "parameter": {
                        "column": [
                            "id",
                            "name",
                            "region_id",
                            "area_code",
                            "iso_code",
                            "iso_3166_2"
                        ],
                        "where": "id>=3",
                        "connection": [
                            {
                                "jdbcUrl": [
                                    "jdbc:mysql://hadoop102:3306/gmall"
                                ],
                                "table": [
                                    "base_province"
                                ]
                            }
                        ],
                        "password": "000000",
                        "splitPk": "",
                        "username": "root"
                    }
                },
                "writer": {
                    "name": "hdfswriter",
                    "parameter": {
                        "column": [
                            {
                                "name": "id",
                                "type": "bigint"
                            },
                            {
                                "name": "name",
                                "type": "string"
                            },
                            {
                                "name": "region_id",
                                "type": "string"
                            },
                            {
                                "name": "area_code",
                                "type": "string"
                            },
                            {
                                "name": "iso_code",
                                "type": "string"
                            },
                            {
                                "name": "iso_3166_2",
                                "type": "string"
                            }
                        ],
                        "compress": "gzip",
                        "defaultFS": "hdfs://hadoop102:8020",
                        "fieldDelimiter": "\t",
                        "fileName": "base_province",
                        "fileType": "text",
                        "path": "/base_province",
                        "writeMode": "append"
                    }
                }
            }
        ],
        "setting": {
            "speed": {
                "channel": 1
            }
        }
    }
}

2)配置文件说明

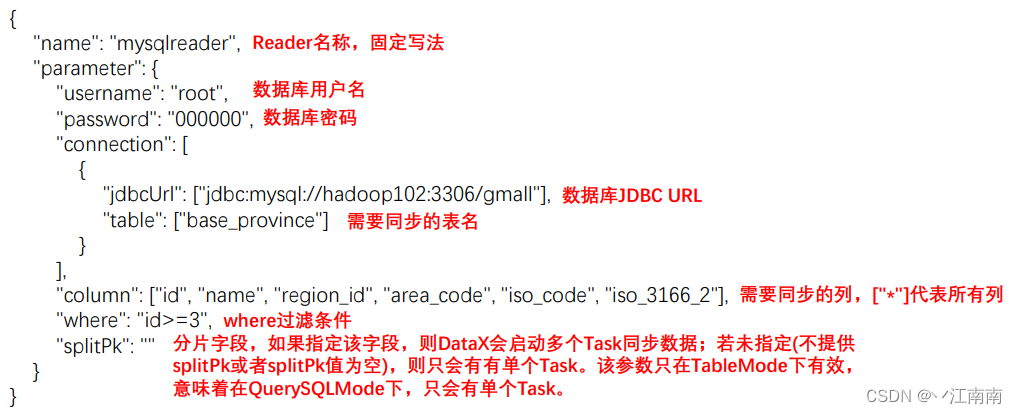

(1)Reader 参数说明

请添加图片描述

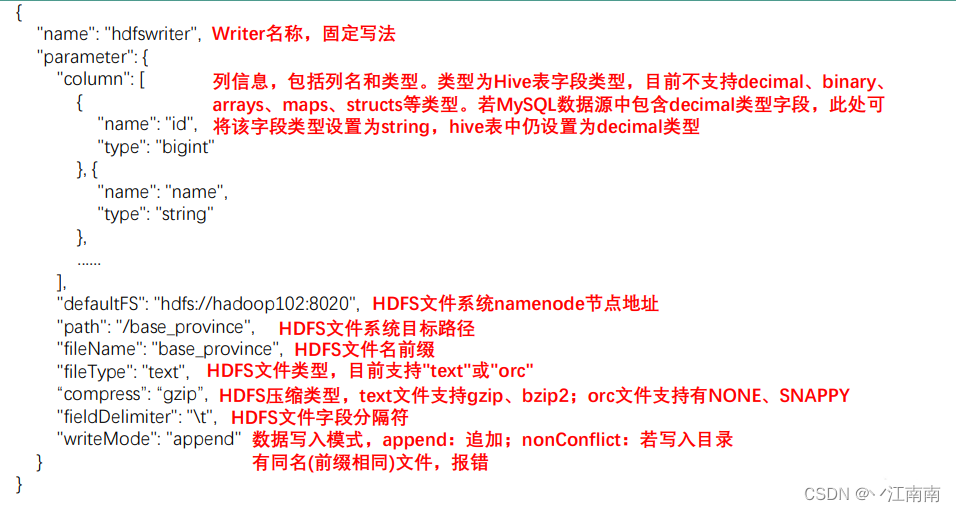

(2) Writer 参数说明

请添加图片描述

注意事项:
HFDS Writer 并未提供 nullFormat 参数:也就是用户并不能自定义 null 值到 HFDS 文件中的存储格式。默认情况下,HFDS Writer 会将 null 值存储空字符串(''),而 Hive默认的null 值存储格式\N。所以后期将 DataX 同步的文件导入 Hive 表就会出现问题。
解决该问题的方案有两个:
一是修改 DataX HDFS Writer 的源码,增加自定义 null 值存储格式的逻辑
二是在 Hive 中建表时指定 null 值存储格式为空字符串(’’),如:

DROP TABLE IF EXISTS base_province;
CREATE EXTERNAL TABLE base_province
(
 `id` STRING COMMENT '编号',
 `name` STRING COMMENT '省份名称',
 `region_id` STRING COMMENT '地区 ID',
 `area_code` STRING COMMENT '地区编码',
 `iso_code` STRING COMMENT '旧版 ISO-3166-2 编码,供可视化使用',
 `iso_3166_2` STRING COMMENT '新版 IOS-3166-2 编码,供可视化使用'
) COMMENT '省份表'
 ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
 NULL DEFINED AS ''
 LOCATION '/base_province/';

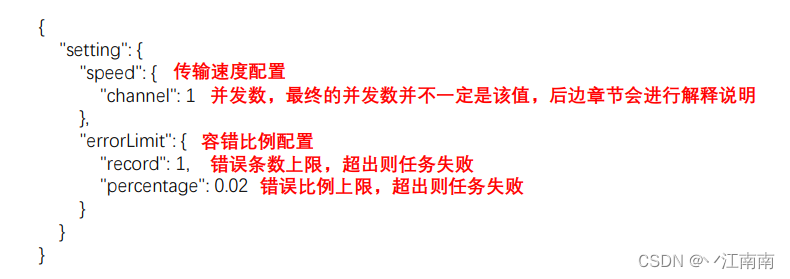

(3)Setting 参数说明

请添加图片描述

3)提交任务

(1)在 HDFS 创建/base_province 目录

使用DataXHDFS 同步数据时,需确保目标路径已存在

请添加图片描述

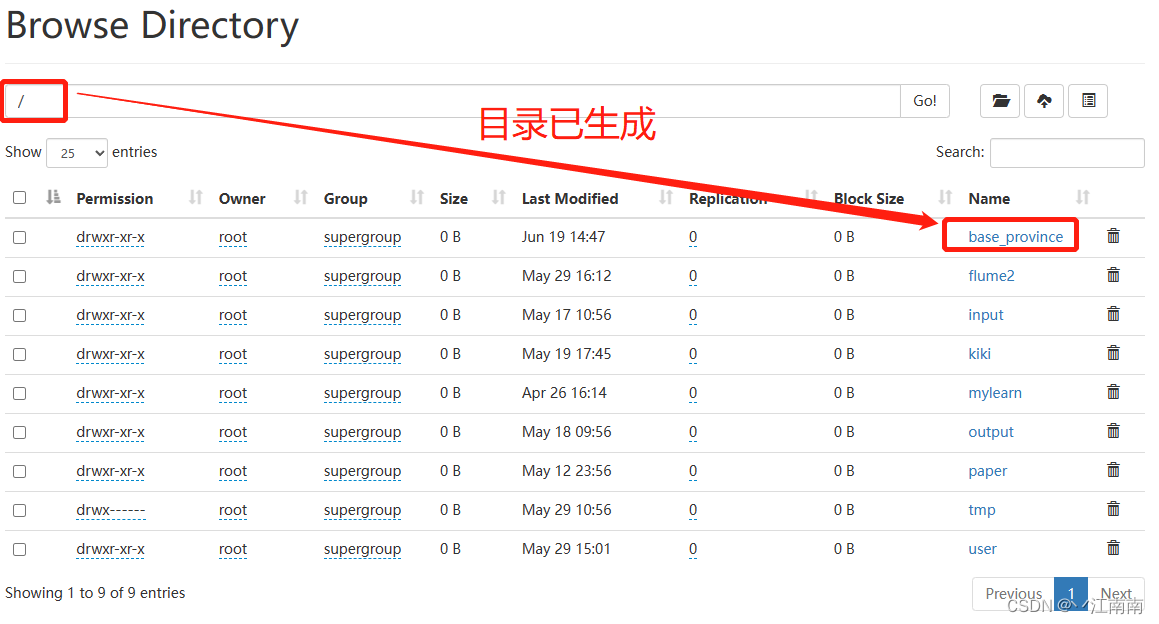

登录HDFS-namenode节点查看目录生成情况:

请添加图片描述

(2)执行如下命令
请添加图片描述

4)查看结果

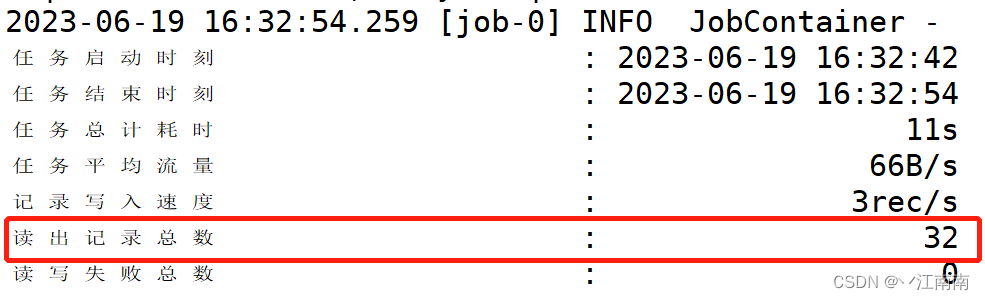

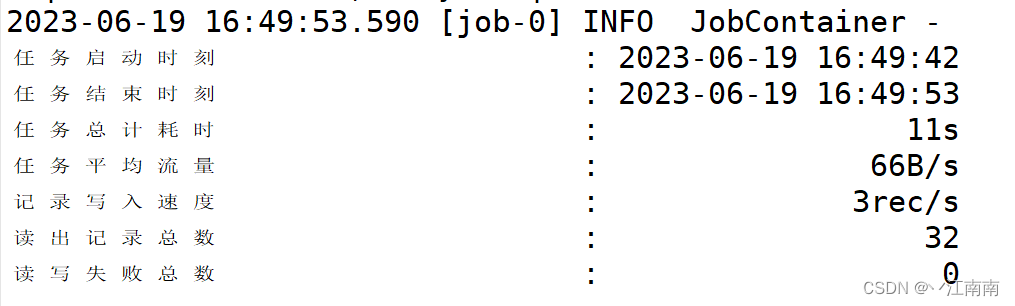

(1)DataX 打印日志

请添加图片描述

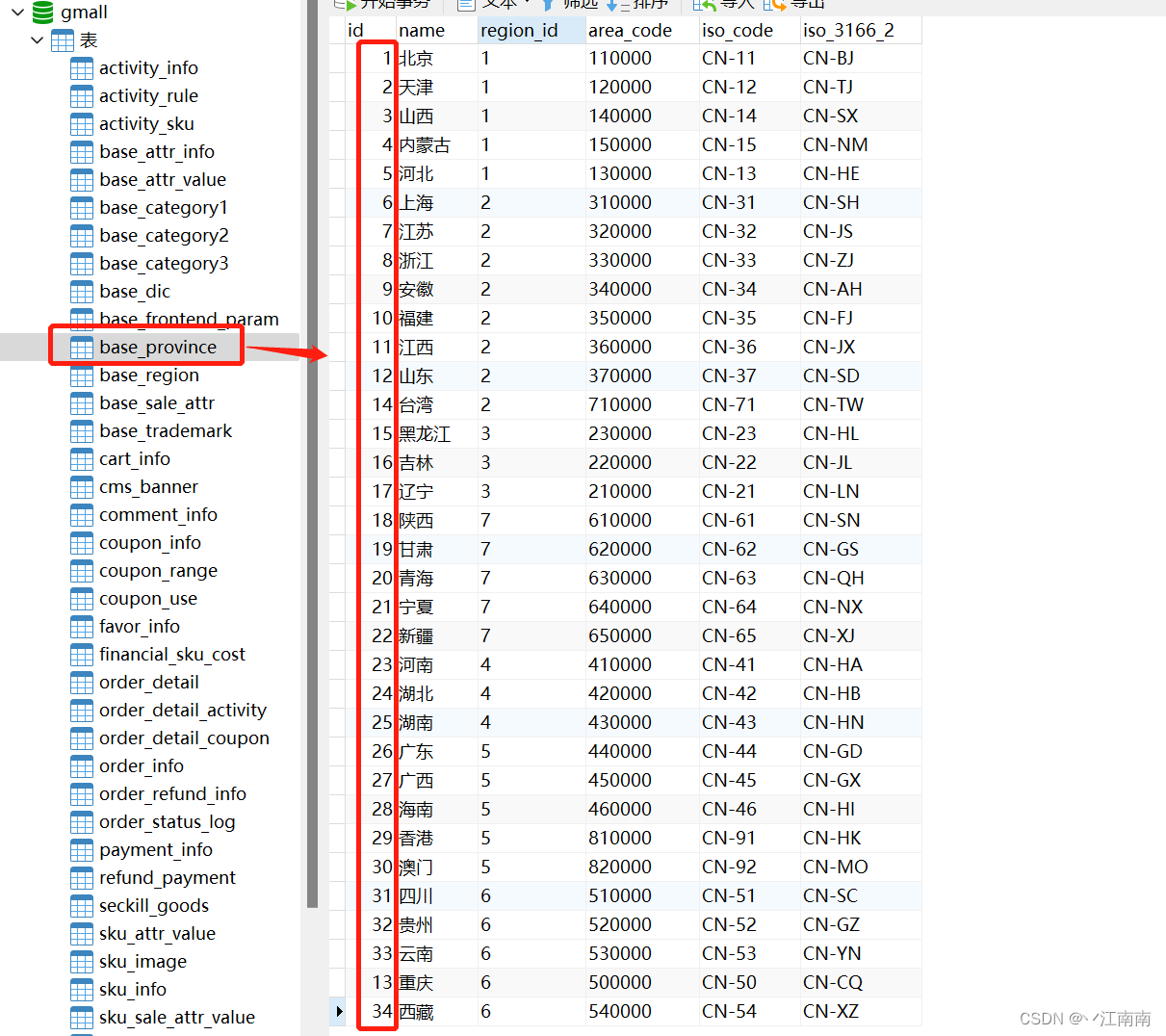

查看数据库原数据,发现原数据34条,而DataX打印日志最终读出只有32条

请添加图片描述

为什么出现上述情况呢?

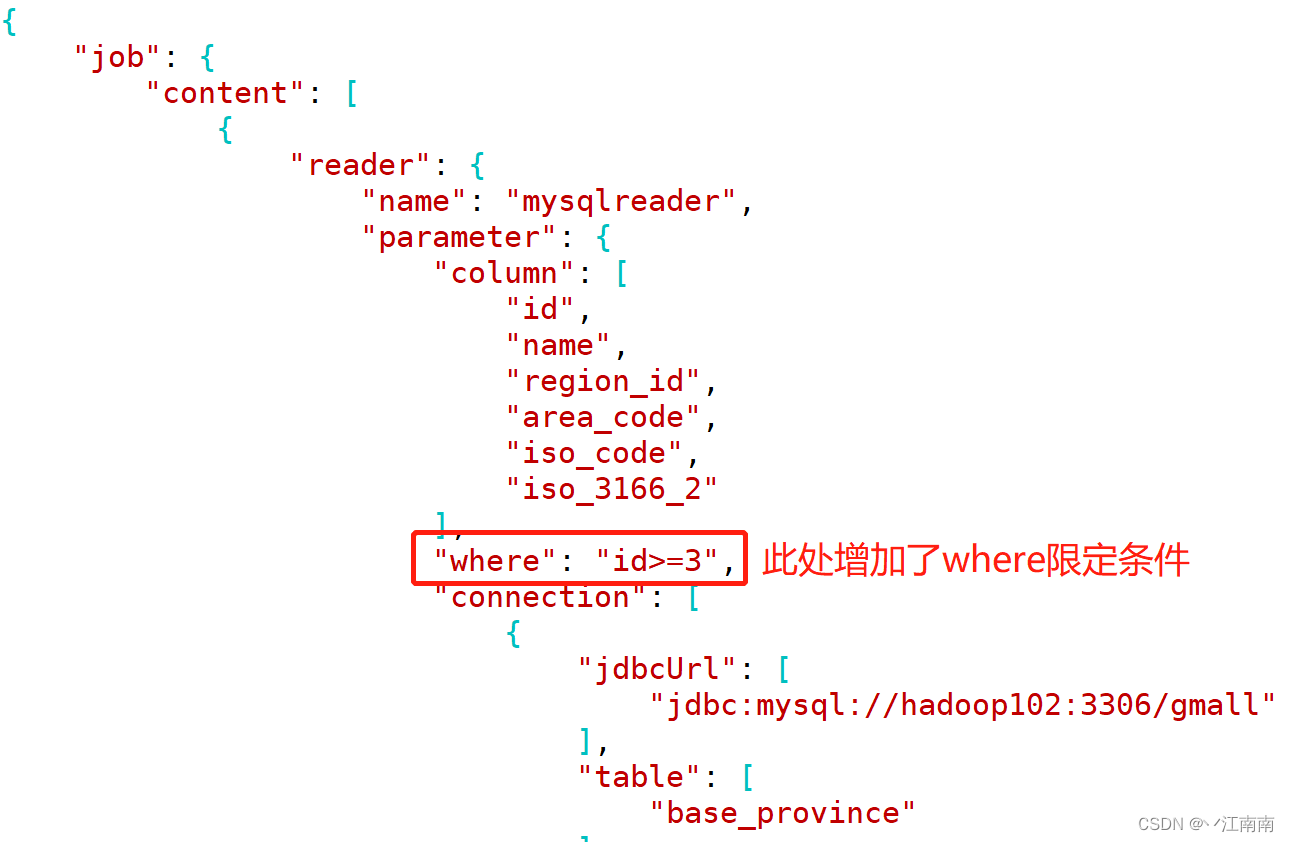

原因是,我们的base_province.json配置文件中有where限定条件,该条件只筛选表中id>=3的数据记录,所以最终读出的才是32条!

请添加图片描述

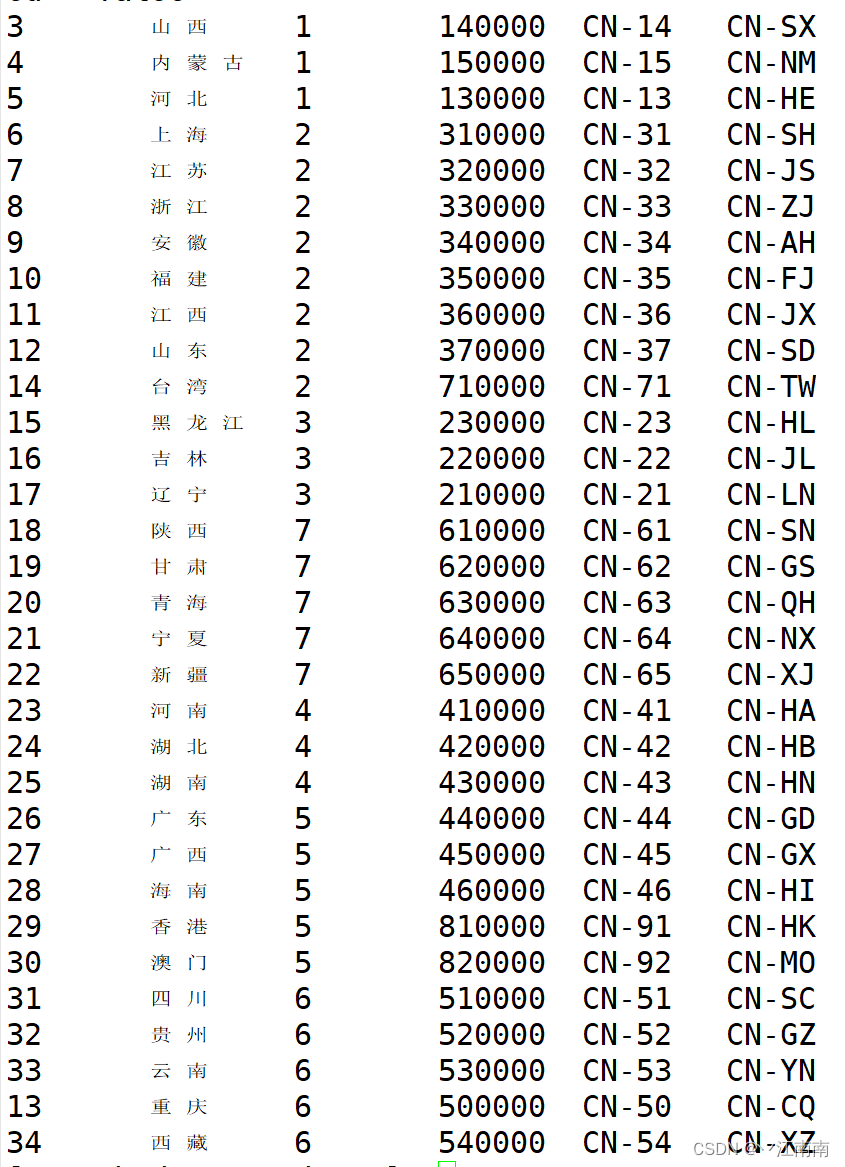

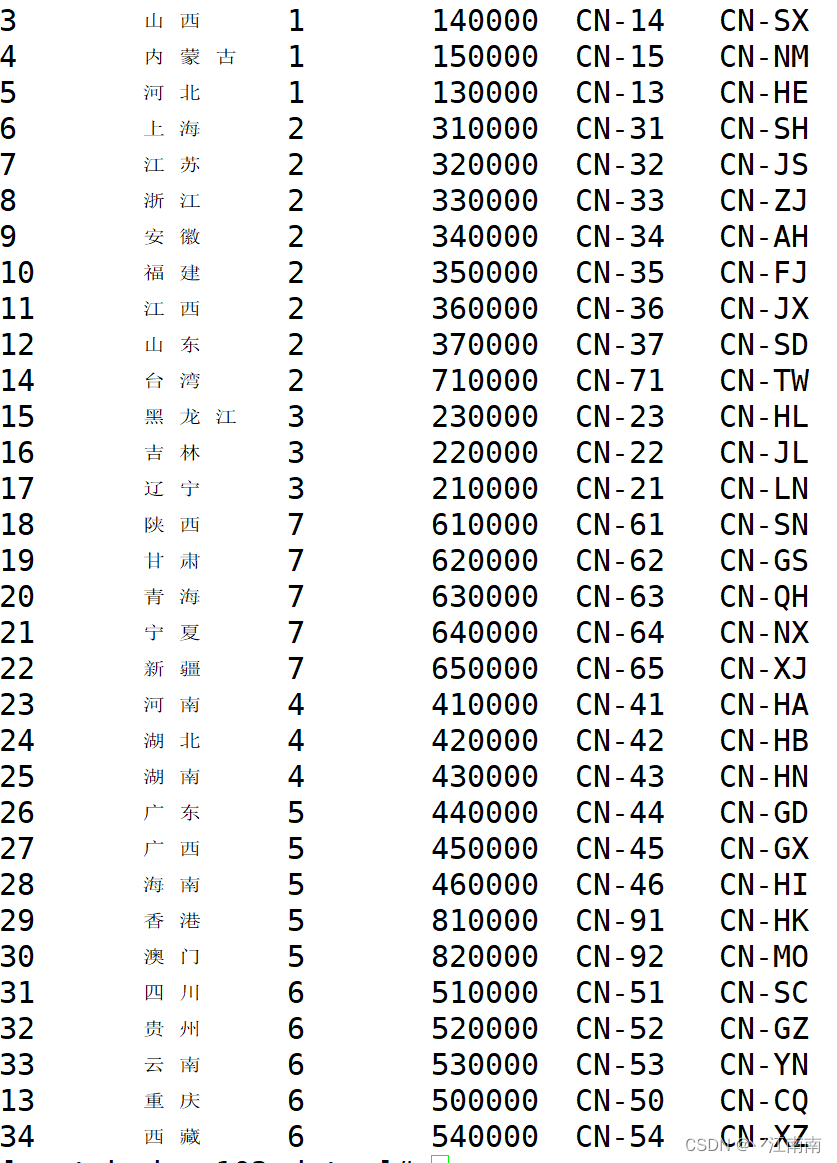

(2)查看 HDFS 文件

请添加图片描述

请添加图片描述

注:此处需要用管道,借助zcat命令查看数据,否则会出现乱码!

3.2.2 MySQLReader之QuerySQLMode

1)编写配置文件

(1)新增配置文件 base_province_sql.json

请添加图片描述

(2)配置文件内容如下:

{
    "job": {
        "content": [
            {
                "reader": {
                    "name": "mysqlreader",
                    "parameter": {
                        "connection": [
                            {
                                "jdbcUrl": [
                                    "jdbc:mysql://hadoop102:3306/gmall"
                                ],
                                "querySql": [
                                    "select  id,name,region_id,area_code,iso_code,iso_3166_2 from base_province where id>=3"
                                ]
                            }
                        ],
                        "password": "000000",
                        "username": "root"
                    }
                },
                "writer": {
                    "name": "hdfswriter",
                    "parameter": {
                        "column": [
                            {
                                "name": "id",
                                "type": "bigint"
                            },
                            {
                                "name": "name",
                                "type": "string"
                            },
                            {
                                "name": "region_id",
                                "type": "string"
                            },
                            {
                                "name": "area_code",
                                "type": "string"
                            },
                            {
                                "name": "iso_code",
                                "type": "string"
                            },
                            {
                                "name": "iso_3166_2",
                                "type": "string"
                            }
                        ],
                        "compress": "gzip",
                        "defaultFS": "hdfs://hadoop102:8020",
                        "fieldDelimiter": "\t",
                        "fileName": "base_province",
                        "fileType": "text",
                        "path": "/base_province",
                        "writeMode": "append"
                    }
                }
            }
        ],
        "setting": {
            "speed": {
                "channel": 1
            }
        }
    }
}

2)配置文件说明

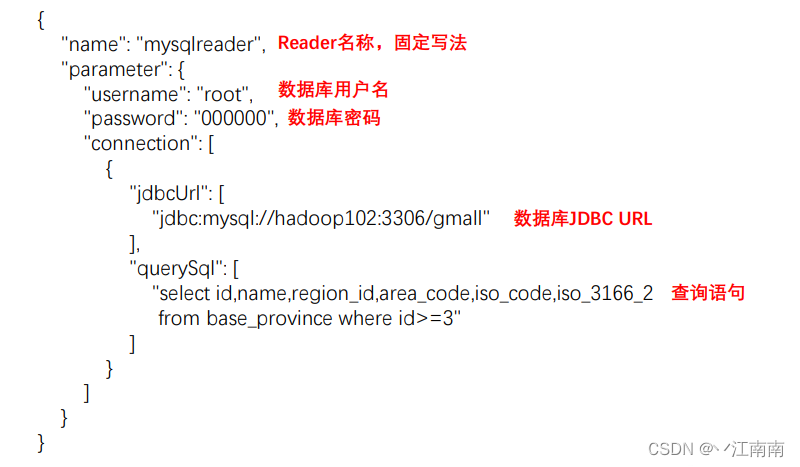

(1)Reader 参数说明

请添加图片描述

3)提交任务

(1)清空历史数据

请添加图片描述

(2)执行如下命令

请添加图片描述

4)查看结果

(1)DataX 打印日志

请添加图片描述

(2)查看 HDFS 文件

请添加图片描述

可以看到MySQLReader两种模式最终都达到了同样的效果,那么这两种mode有什么区别?
答:TableMode只能查询一张表,而QuerySQLMode可以通过join等操作关联查询多张表,并且可以完成更复杂的查询工作(通过修改json文件中reader模块中的querySql语句).

3.2.3 DataX传参

通常情况下,离线数据同步任务需要每日定时重复执行,故 HDFS上的目标路径通常会包含一层日期,以对每日同步的数据加以区分,也就是说每日同步数据的目标路径不是固定不变的,因此 DataX 配置文件中 HDFS Writerpath参数的值应该是动态的。为实现这一效果,就需要使用 DataX 传参的功能。

DataX 传参的用法如下,在 JSON 配置文件中使用${param}引用参数,在提交任务时使用-p"-Dparam=value"传入参数值,具体示例如下。

1)编写配置文件

(1)修改配置文件 base_province.json

请添加图片描述

(2)配置文件内容如下

{
    "job": {
        "content": [
            {
                "reader": {
                    "name": "mysqlreader",
                    "parameter": {
                        "column": [
                            "id",
                            "name",
                            "region_id",
                            "area_code",
                            "iso_code",
                            "iso_3166_2"
                        ],
                        "where": "id>=3",
                        "connection": [
                            {
                                "jdbcUrl": [
                                    "jdbc:mysql://hadoop102:3306/gmall"
                                ],
                                "table": [
                                    "base_province"
                                ]
                            }
                        ],
                        "password": "000000",
                        "splitPk": "",
                        "username": "root"
                    }
                },
                "writer": {
                    "name": "hdfswriter",
                    "parameter": {
                        "column": [
                            {
                                "name": "id",
                                "type": "bigint"
                            },
                            {
                                "name": "name",
                                "type": "string"
                            },
                            {
                                "name": "region_id",
                                "type": "string"
                            },
                            {
                                "name": "area_code",
                                "type": "string"
                            },
                            {
                                "name": "iso_code",
                                "type": "string"
                            },
                            {
                                "name": "iso_3166_2",
                                "type": "string"
                            }
                        ],
                        "compress": "gzip",
                        "defaultFS": "hdfs://hadoop102:8020",
                        "fieldDelimiter": "\t",
                        "fileName": "base_province",
                        "fileType": "text",
                        "path": "/base_province/${dt}",
                        "writeMode": "append"
                    }
                }
            }
        ],
        "setting": {
            "speed": {
                "channel": 1
            }
        }
    }
}

2)提交任务

(1)创建目标路径

请添加图片描述

(2)执行如下命令

请添加图片描述

注:此处通过-p"-Ddt=2023-06-19"命令来实现传入到指定目录下。

3)查看结果

请添加图片描述

3.3 同步HDFS数据到MySQL案例

案例要求:同步 HDFS 上的/base_province 目录下的数据到 MySQL gmall 数据库下的test_province 表。

需求分析:要实现该功能,需选用 HDFSReaderMySQLWriter

1)编写配置文件

(1)创建配置文件 test_province.json

请添加图片描述

(2)配置文件内容如下

{
    "job": {
        "content": [
            {
                "reader": {
                    "name": "hdfsreader",
                    "parameter": {
                        "defaultFS": "hdfs://hadoop102:8020",
                        "path": "/base_province",
                        "column": [
                            "*"
                        ],
                        "fileType": "text",
                        "compress": "gzip",
                        "encoding": "UTF-8",
                        "nullFormat": "\\N",
                        "fieldDelimiter": "\t"
                    }
                },
                "writer": {
                    "name": "mysqlwriter",
                    "parameter": {
                        "username": "root",
                        "password": "000000",
                        "connection": [
                            {
                                "table": [
                                    "test_province"
                                ],
                                "jdbcUrl": "jdbc:mysql://hadoop102:3306/gmall?useUnicode=true&characterEncoding=utf-8"
                            }
                        ],
                        "column": [
                            "id",
                            "name",
                            "region_id",
                            "area_code",
                            "iso_code",
                            "iso_3166_2"
                        ],
                        "writeMode": "replace"
                    }
                }
            }
        ],
        "setting": {
            "speed": {
                "channel": 1
            }
        }
    }
}

2)配置文件说明

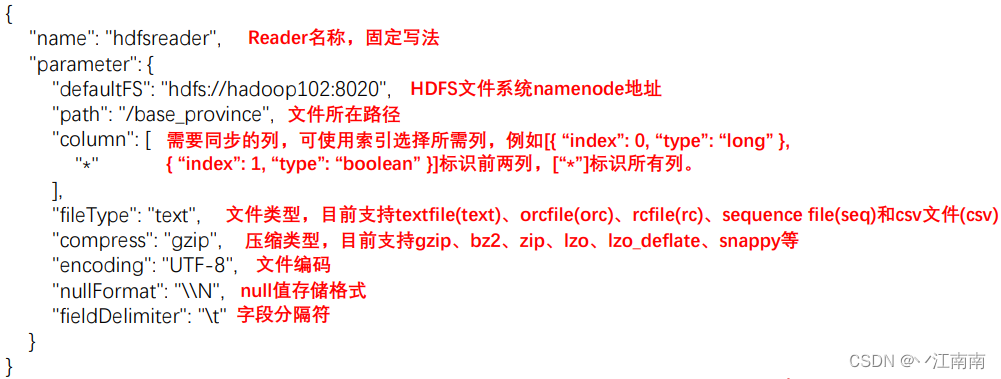

(1)Reader 参数说明

请添加图片描述

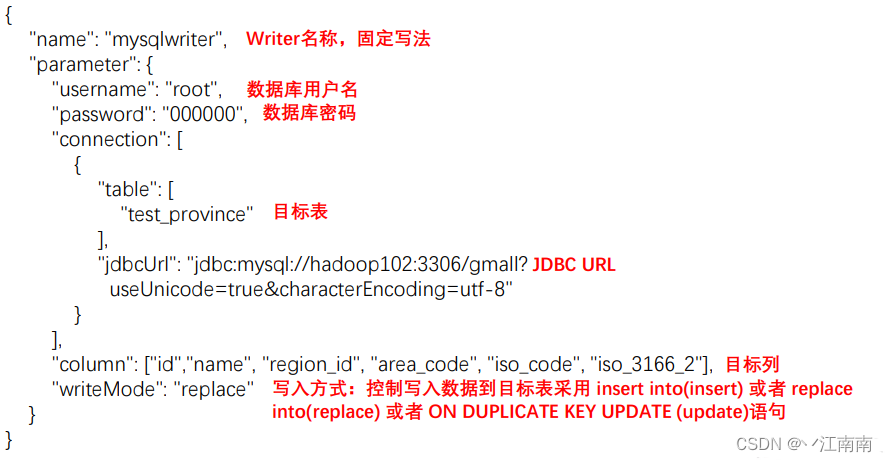

(2)Writer 参数说明

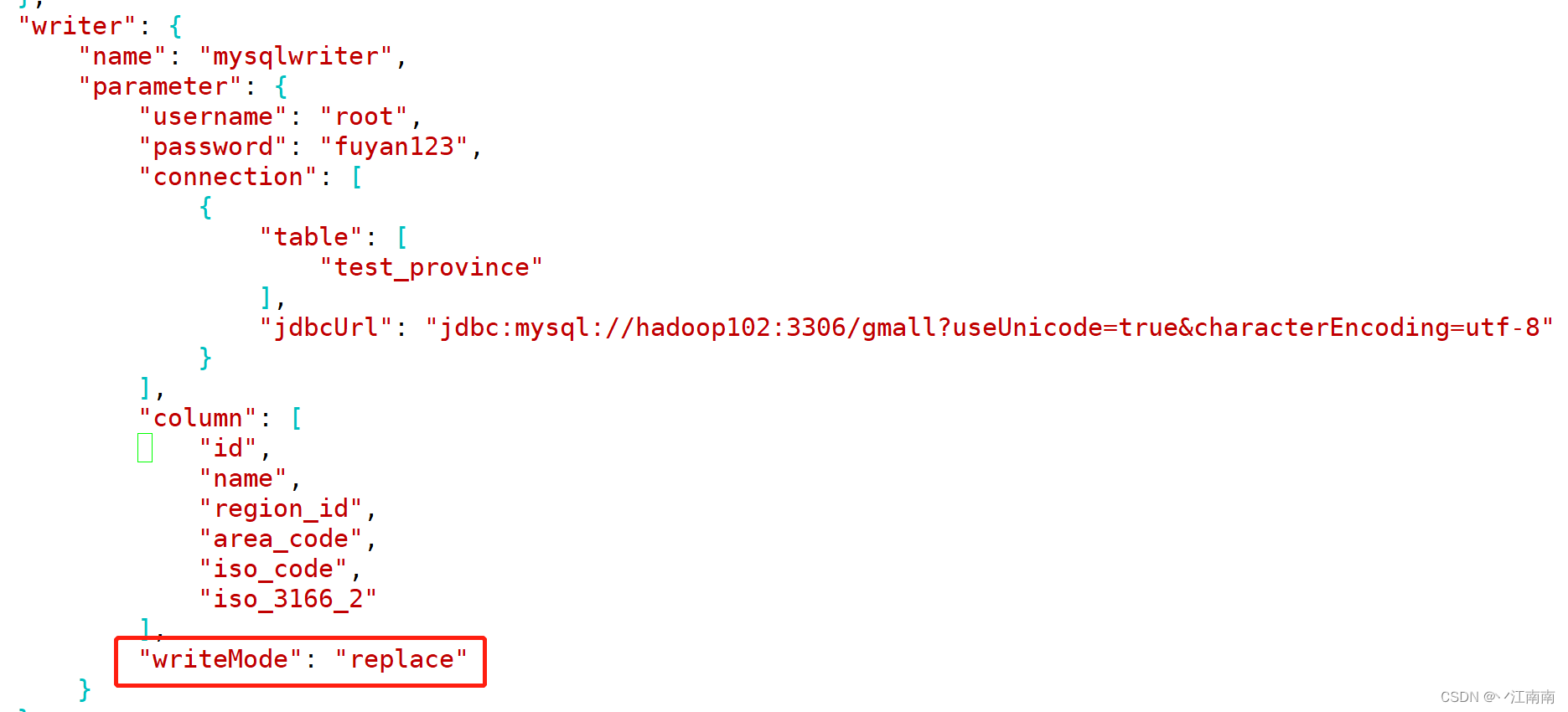

请添加图片描述

注:此处WriteMode三种模式,分别如下:
insert into(insert): 当要写入的Mysql表无主键时,为正常写入;当有主键时,一旦出现重复数据,会出现数据重复异常
replace into(replace) : 要求写入的Mysql表必须有主键,且当主键存在重复时,会delete对应整行数据,然后再insert
ON DUPLICATE KEY UPDATE(update): 要求写入的Mysql表必须有主键,该模式是在原有数据记录的基础上作修改,而不做删除操作。

3)提交任务

(1)在 MySQL 中创建 gmall.test_province 表

DROP TABLE IF EXISTS `test_province`;
CREATE TABLE `test_province` (
 `id` bigint(20) NOT NULL,
 `name` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT
NULL,
 `region_id` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT
NULL,
 `area_code` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT
NULL,
 `iso_code` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT
NULL,
 `iso_3166_2` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL
DEFAULT NULL,
 PRIMARY KEY (`id`)
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT =
Dynamic;

(2)执行如下命令

请添加图片描述

4)查看结果

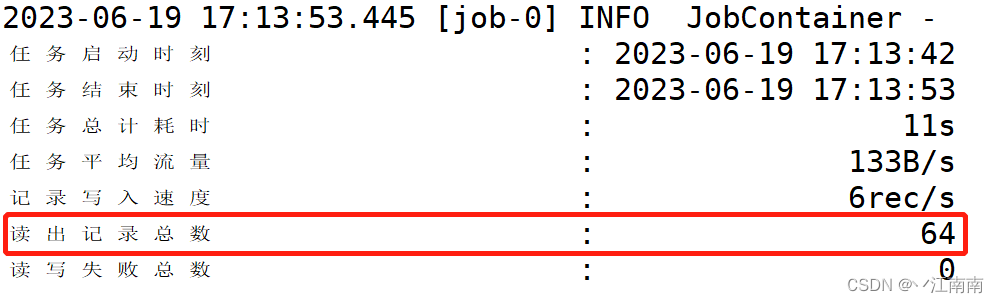

(1)DataX 打印日志

请添加图片描述

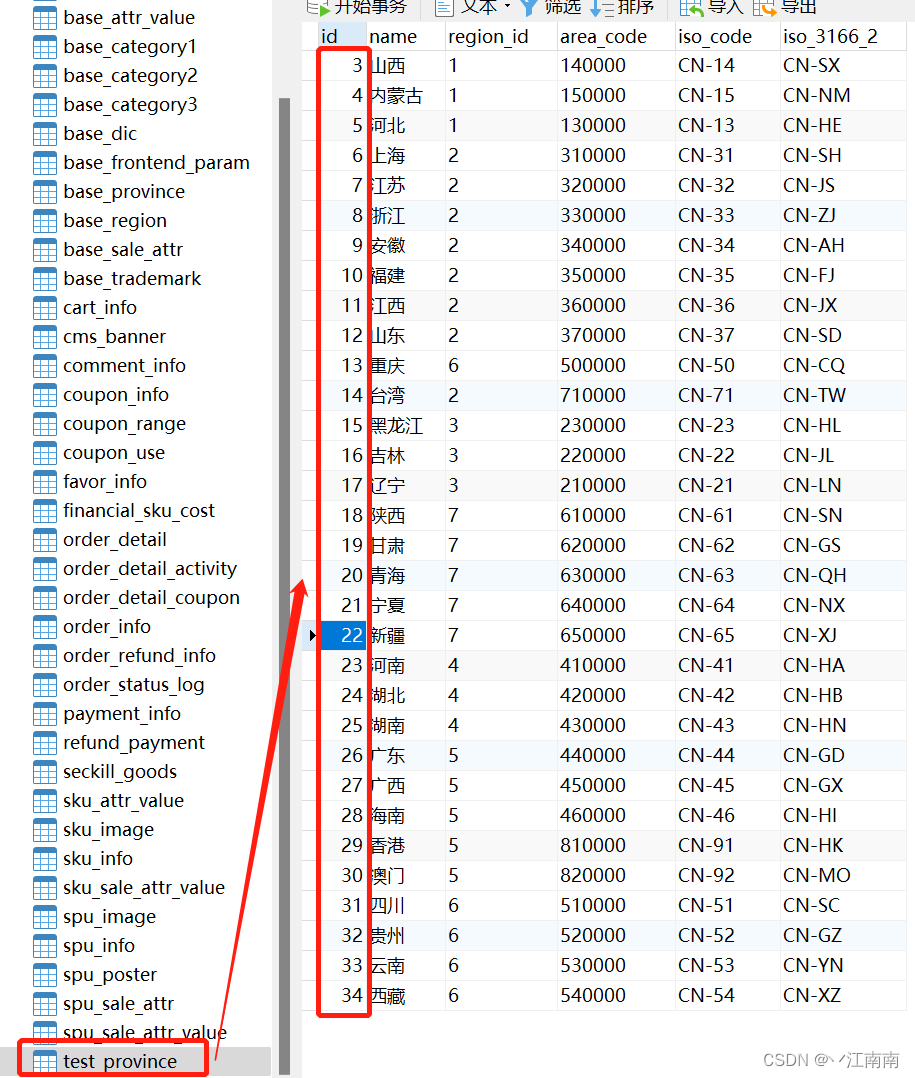

(2)查看 MySQL 目标表数据

请添加图片描述

为什么DataX日志中读出记录总数为64,而实际写入Mysql中的数据只有32条呢?

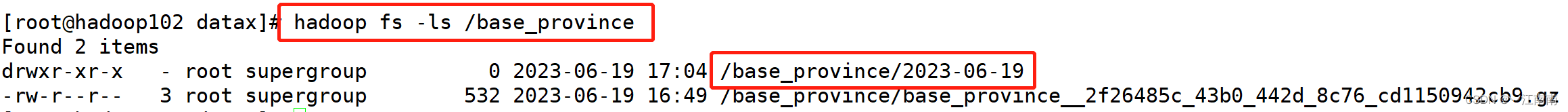

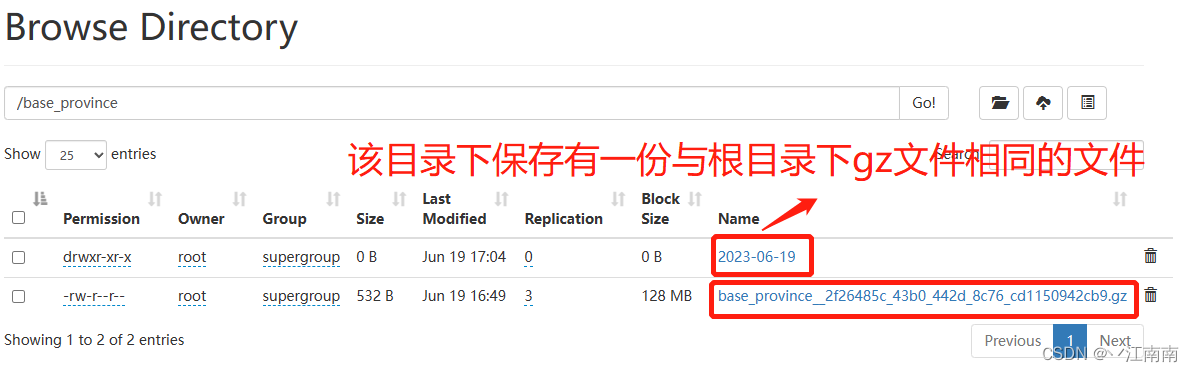

由于DataXHDFS读取的时候,会从根目录依次读取其中文件子目录,而2023-06-19子目录下又保存有一份与根目录下gz文件同样的文件,所以DataX实际读取的数据为2*32=64条
请添加图片描述而又因为Writer写入的策略选用为replace,该策略会对重复的数据作覆盖(仅保留其中一份数据),所以写入Mysql中的数据就只有32条:
请添加图片描述

四. DataX优化

4.1 速度控制

DataX3.0 提供了包括通道(并发)、记录流、字节流三种流控模式,可以随意控制你的作业速度,让你的作业在数据库可以承受的范围内达到最佳的同步速度。

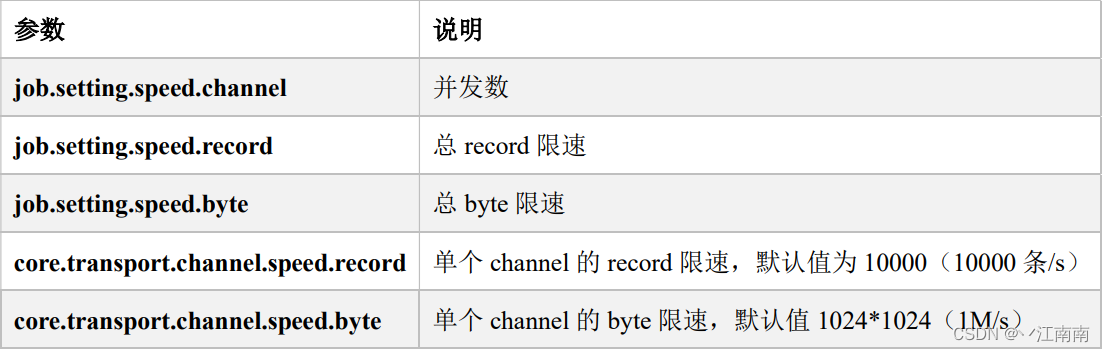

关键优化参数如下:

请添加图片描述

注意事项:
1.若配置总 record 限速,则必须配置单个 channelrecord 限速(避免类似“数据倾斜”的现象出现)
2.若配置总 byte 限速,则必须配置单个 channebyte 限速(避免类似“数据倾斜”的现象出现)
3.若配置总 record 限速总 byte 限速channel 并发数参数就会失效。因为配置了总record 限速和总 byte 限速之后,实际 channel 并发数是通过计算得到的:
计算公式为:
min(总 byte 限速/单个 channel 的 byte 限速,总 record 限速/单个 channel 的 record 限速)

4.2 内存调整

当提升 DataX Job 内 Channel 并发数时,内存的占用会显著增加,因为 DataX 作为数据交换通道在内存中会缓存较多的数据。例如 Channel 中会有一个 Buffer,作为临时的数据交换的缓冲区,而在部分 Reader 和 Writer 的中,也会存在一些 Buffer,为了防止 OOM 等错误,需调大JVM的堆内存

建议将内存设置为 4G 或者 8G,这个也可以根据实际情况来调整。

调整 JVM xms xmx 参数的两种方式:一种是直接更改 datax.py 脚本;另一种是在启动的时候,加上对应的参数,如下:

python datax/bin/datax.py --jvm="-Xms8G -Xmx8G" /path/to/your/job.json
