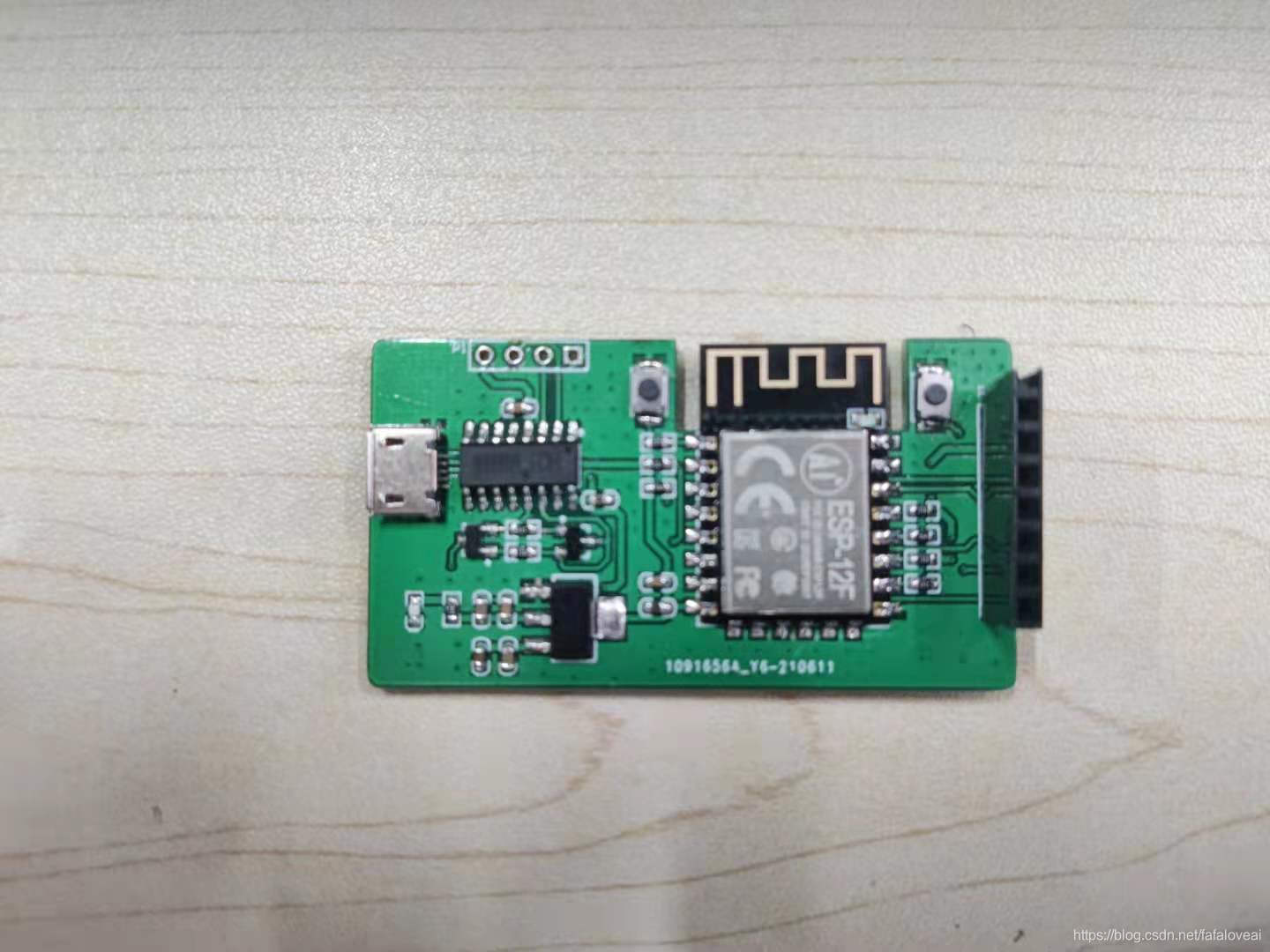

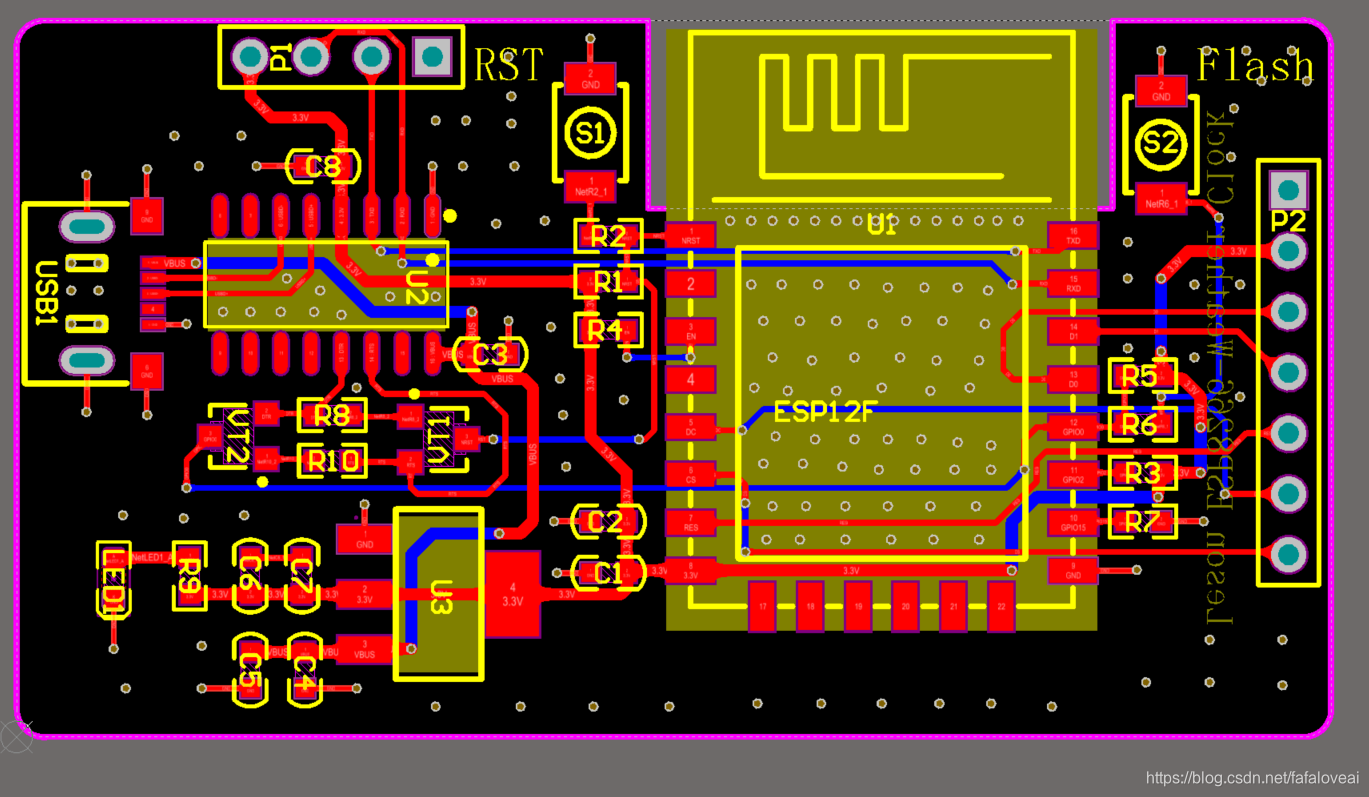

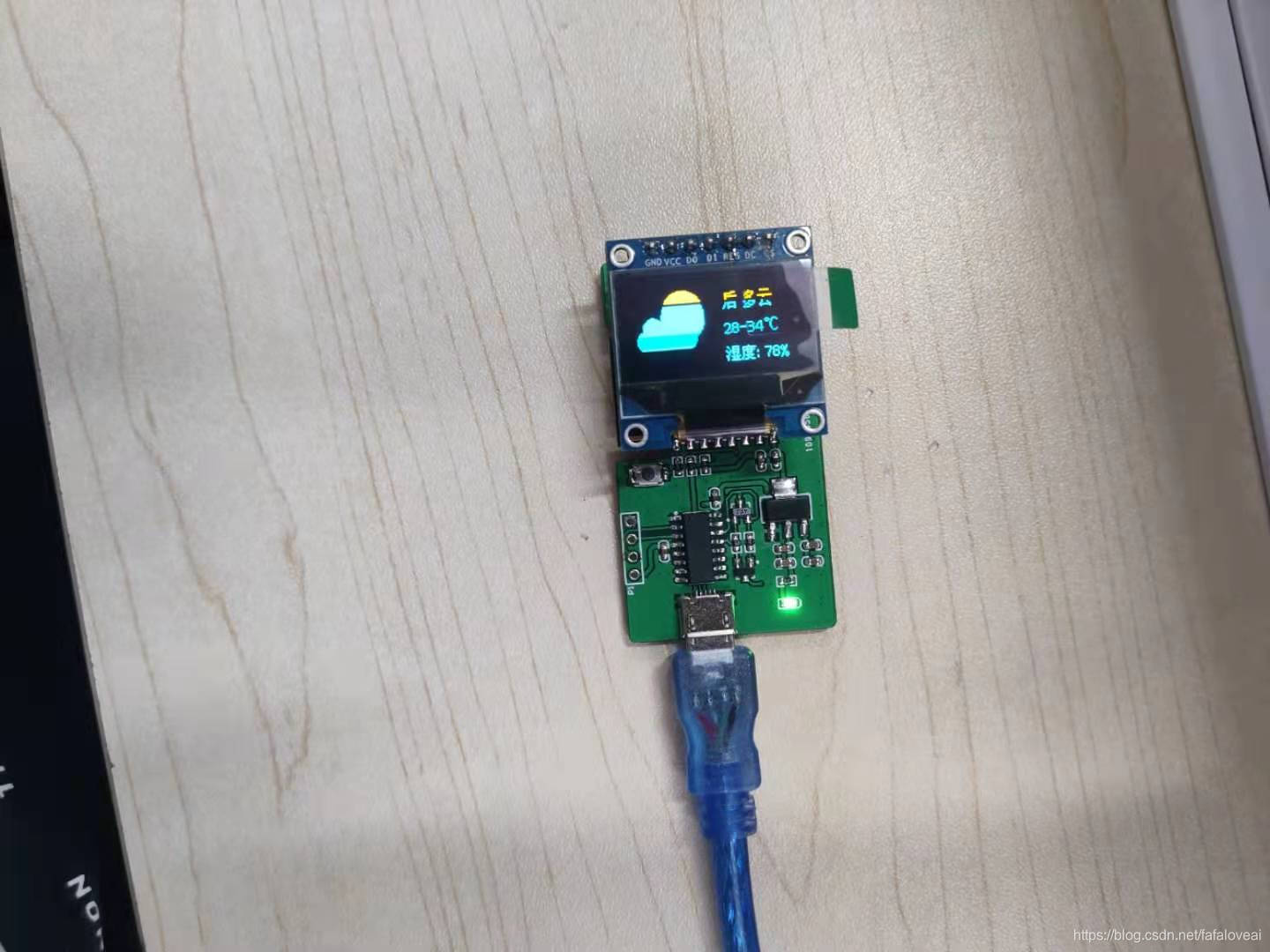

ESP8266-12F最小系统实现天气时钟 电路设计思路原理图设计PCB走线布局设计成品展示 电路设计思路 首先得有一个ESP8266-12F电路,引出需要用到的引脚,通过Micro USB进行供电,但是Micro USB供电是5V,ESP8266芯片只需要3.3V,所以我们需要通过AMS1117电路进行电压转换成3.3V给ESP8266供电,下载通过CH340C电路自动下载,再引出一排排针给OLED屏幕连接 原理图设计 PCB走线布局设计 成品展示
