Altium Designer15通用规则设置

本文详细介绍了AD15中PCB设计的各项规则,包括走线与过孔的间距、走线宽度、过孔尺寸、电源层连接方式、安全距离等参数设置,旨在确保电路板的电气性能和制造可行性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Elearance

Clearance

这个规则是走线、过孔、焊盘、铺铜之间的间距,一般设置为6mil在这里插入图片描述

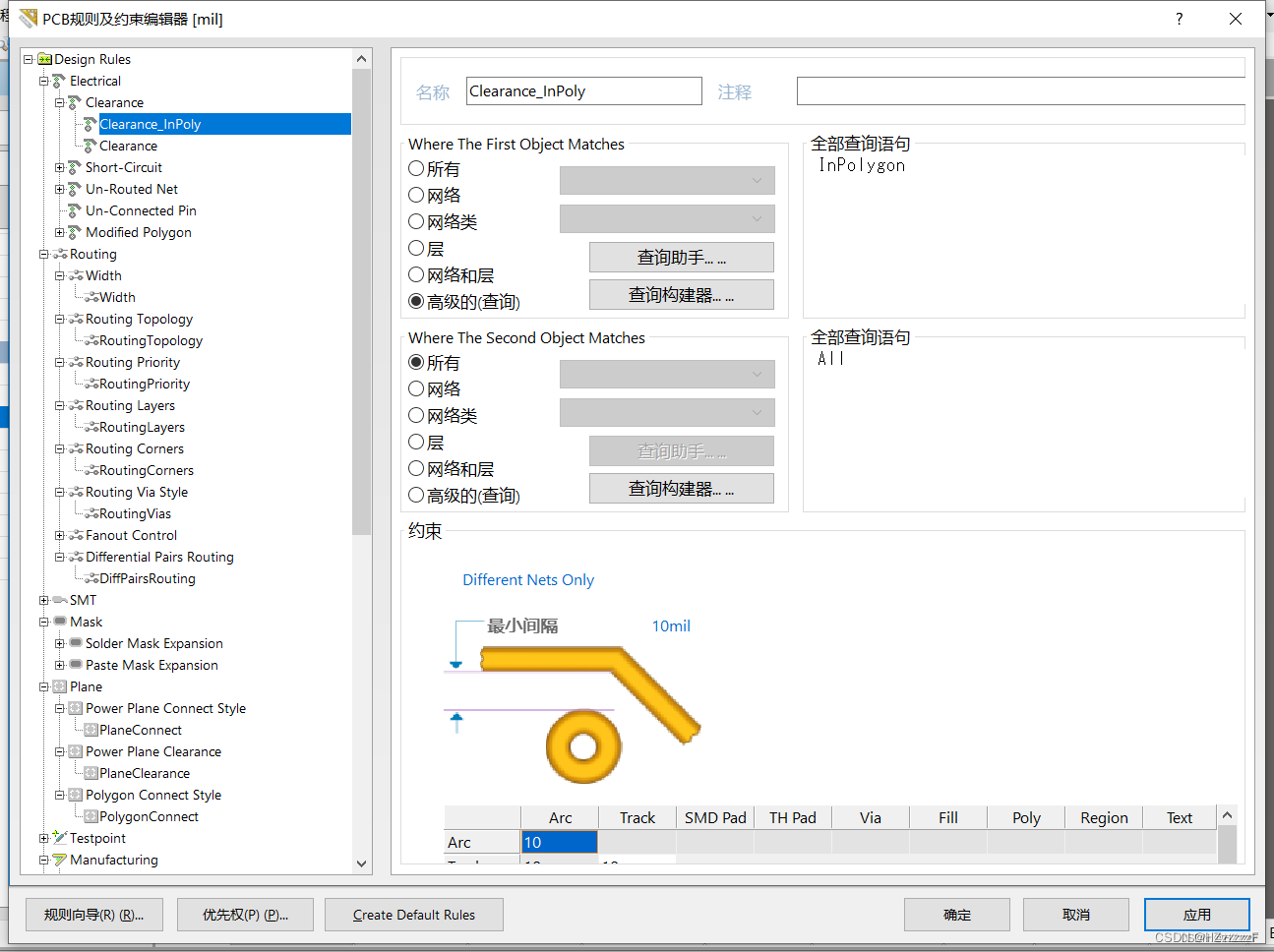

Clearance_Inpoly

铺铜安全间距为10mil,这样小的电阻,电容本身两个焊盘的中间就不会有铺铜
在这里插入图片描述

Routing

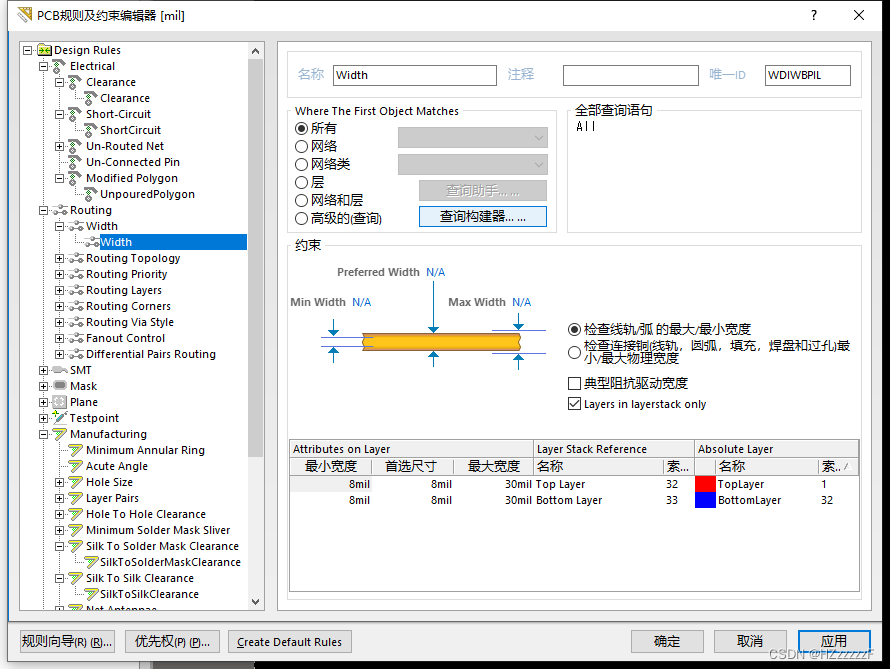

Width

这个规则是走线的宽度,最小8mil,最大30mil,信号线走8mil,最大宽度可以根据电压和电流来设置,我通常是5V电源走30mil,3.3V走25mil,并非一定要走这么宽,有时需根据实际情况做改变。
在这里插入图片描述

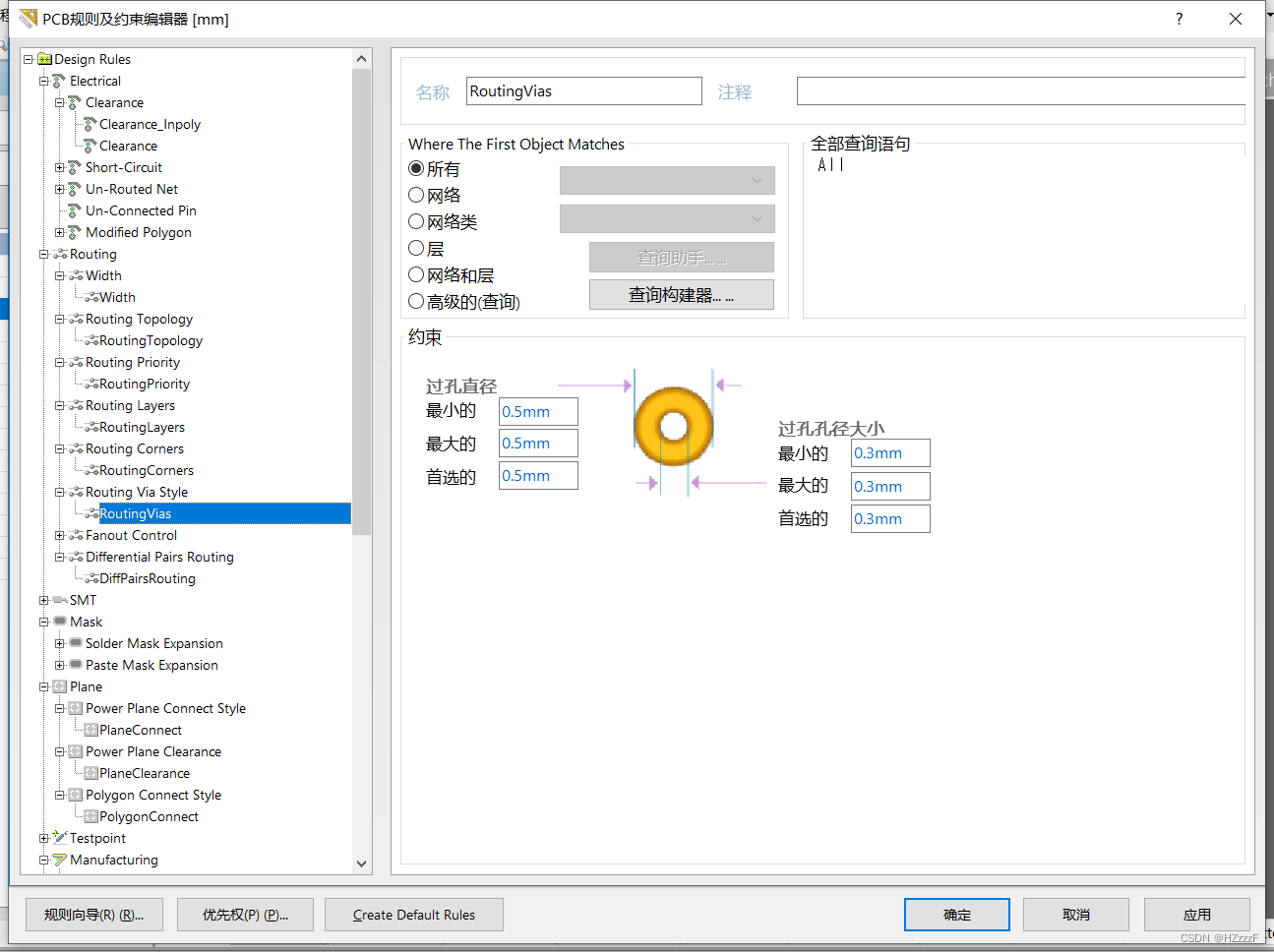

RoutingVias

过孔大小设置为0.3mm*0.5mm
在这里插入图片描述

Plane

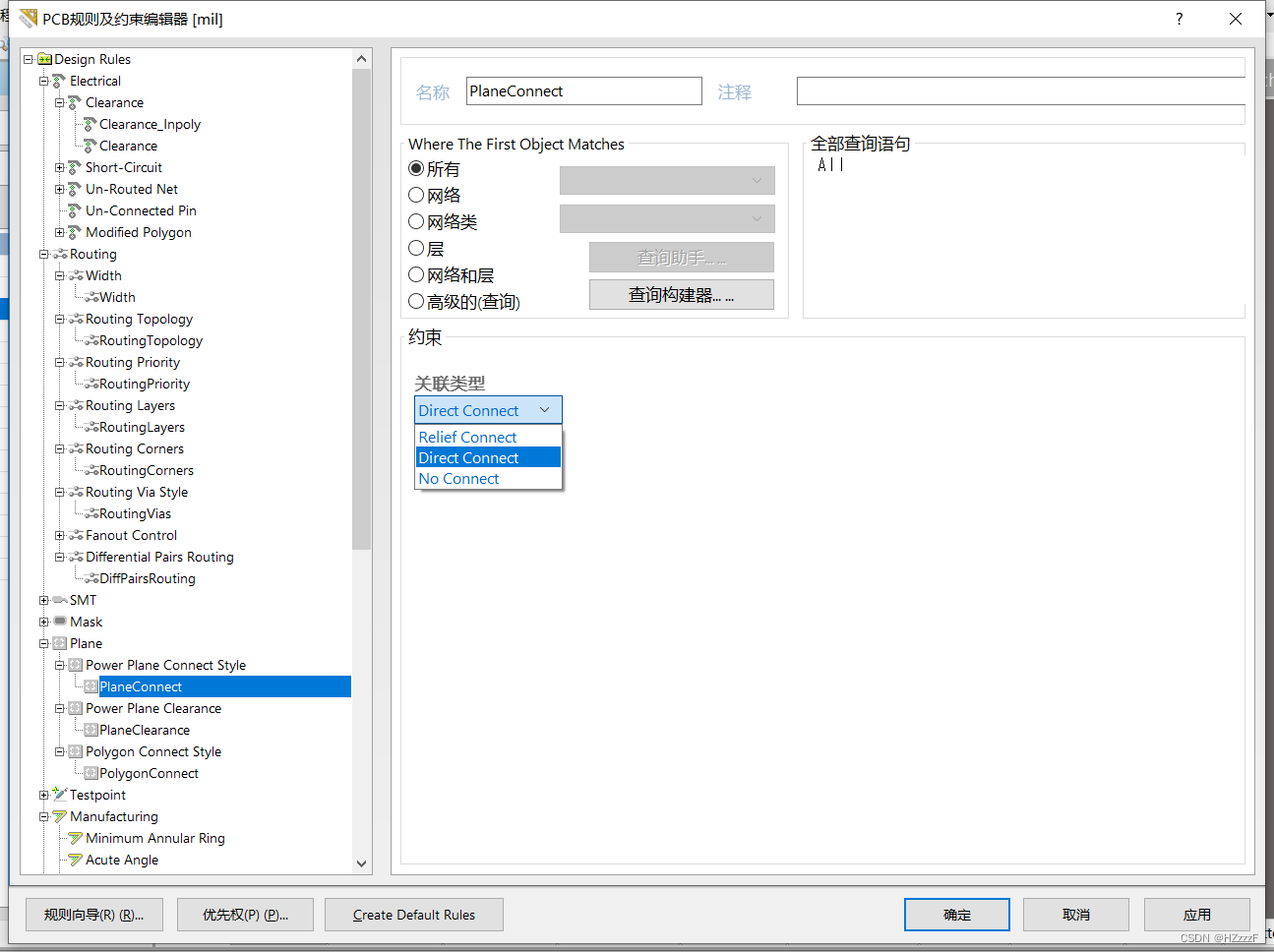

PlaneConnect

这个规则是电源层连接方式,此规则用于内电层的铜皮与过孔的连接方式,选择为Direct Connect(全连接)
在这里插入图片描述

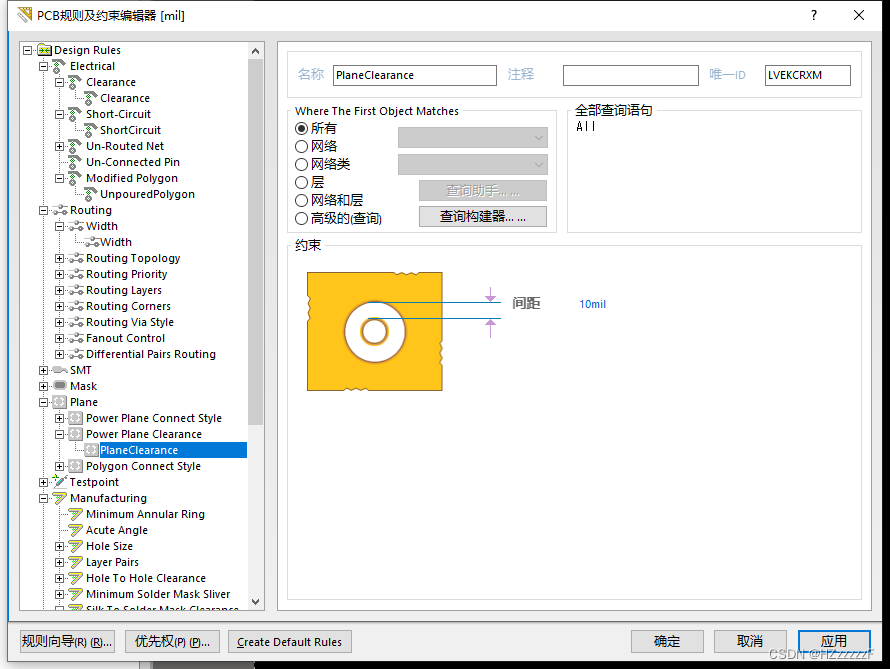

PlaneClearance

这个规则是电源层安全,此规则用于设置电源层、非同一网络铜箔之间的安全距离,一般设置为10mil
在这里插入图片描述

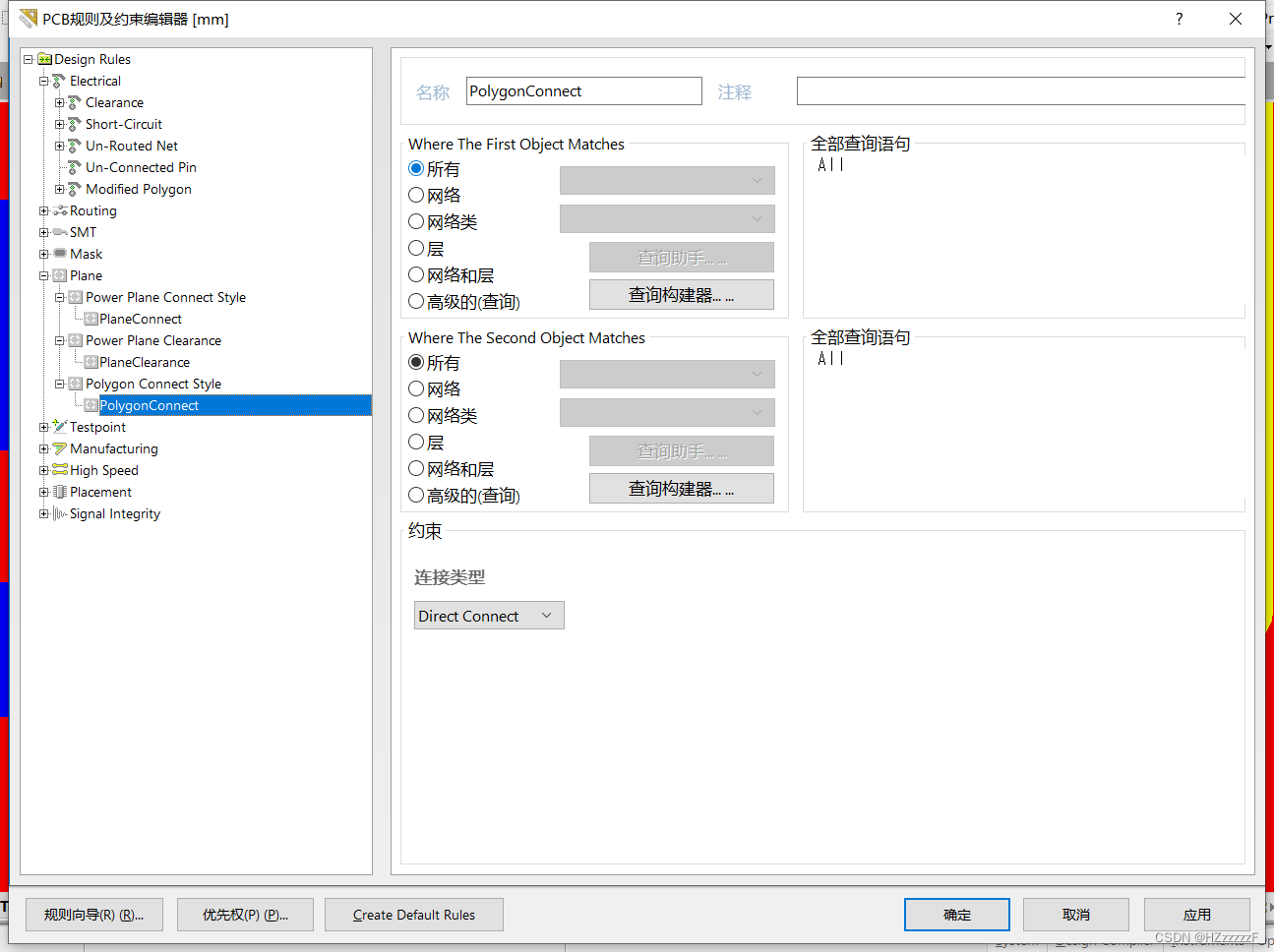

PlaneConnect

这个规则是铺铜连接方式,此规则用于设置多边形铺铜与焊盘、过孔的连接方式,一般选择为Direct Connect(全连接)
请添加图片描述

Manufacturing

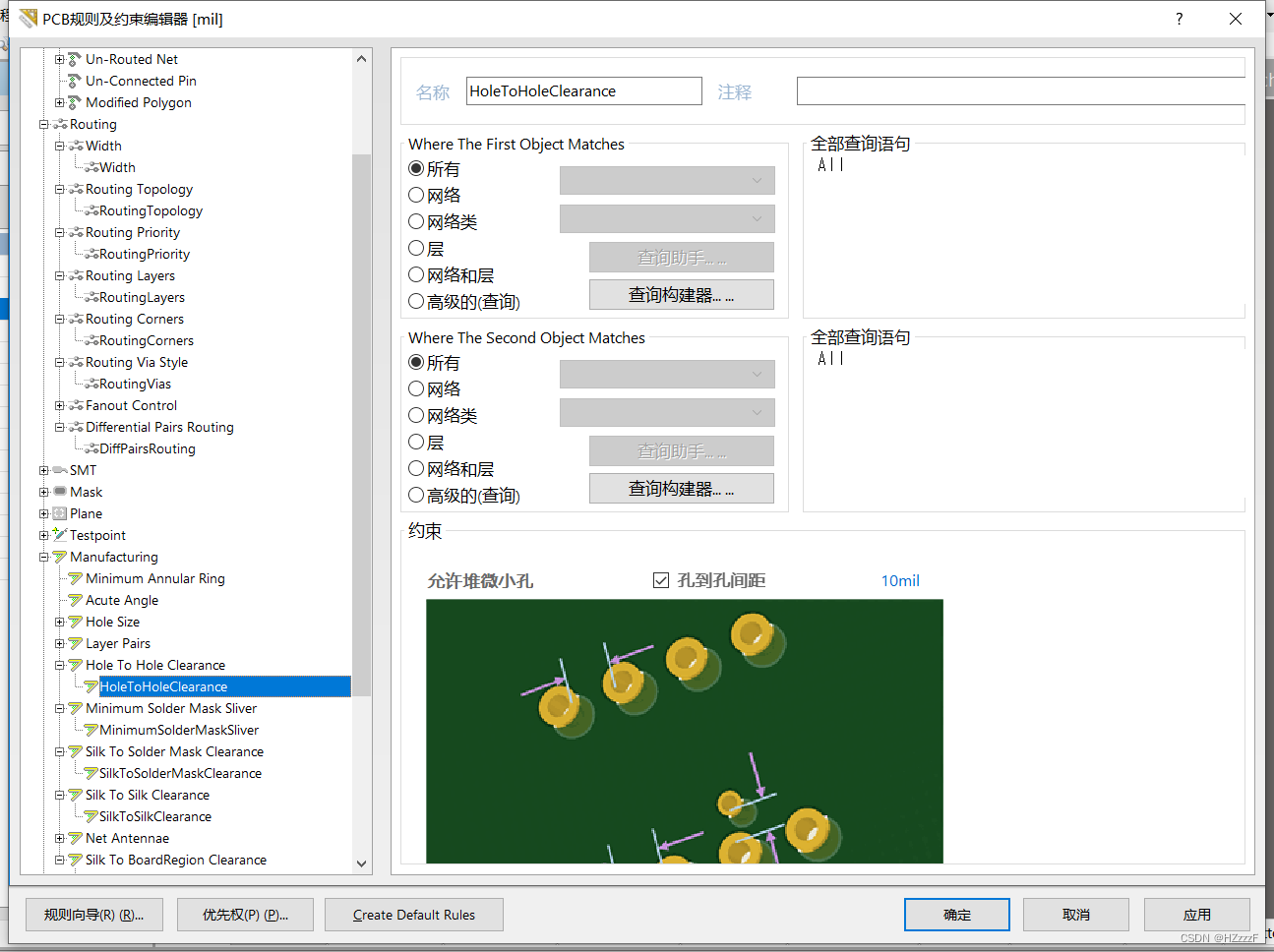

HoleToHoleClearance

过孔到过孔的间距设置为10mil
在这里插入图片描述

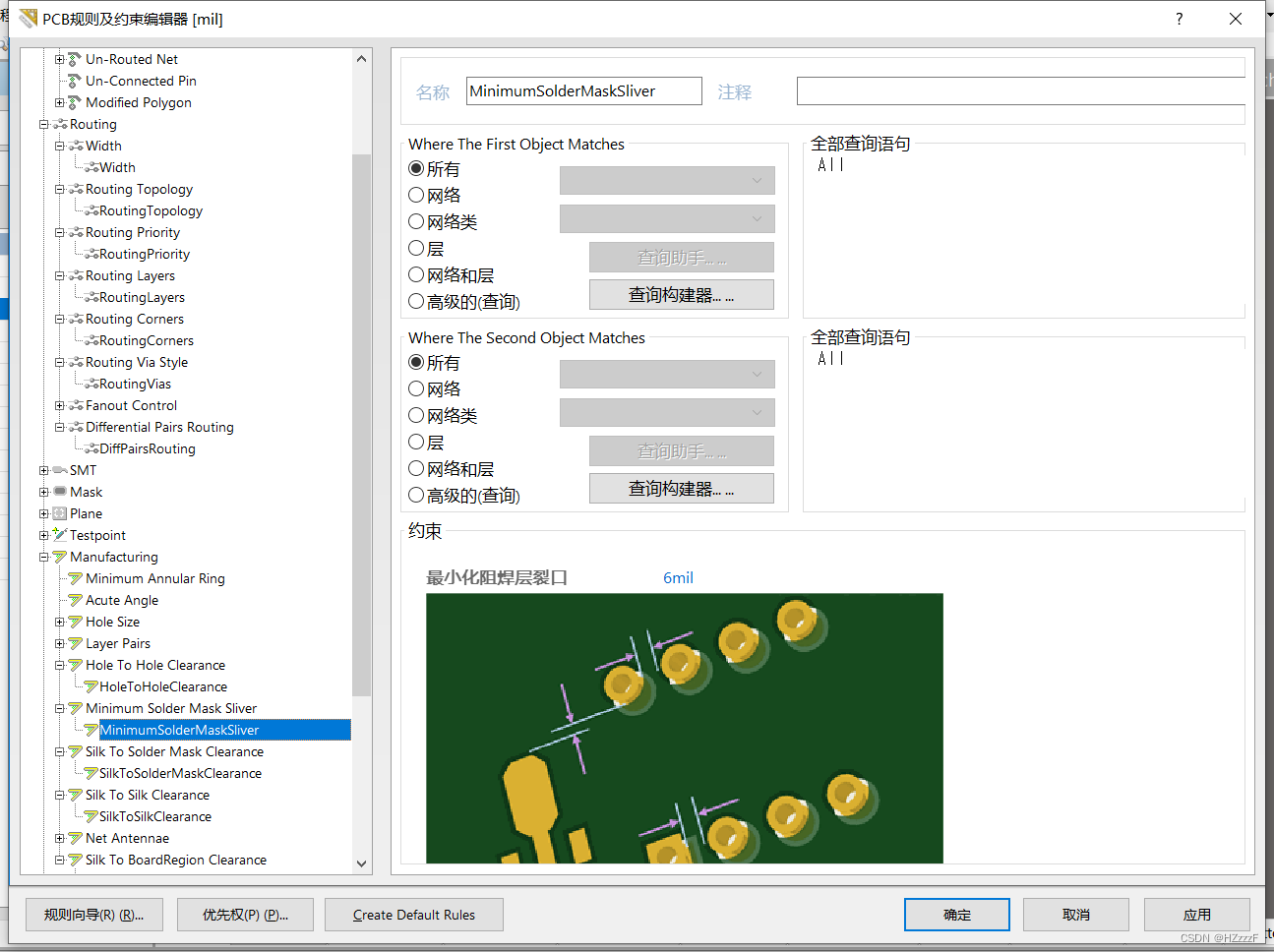

MinimumSolderMaskSliver

阻焊层最小间隙间距为6mil,有些芯片之间引脚距离间距很小,所以设置为6mil,通常为10mil
在这里插入图片描述

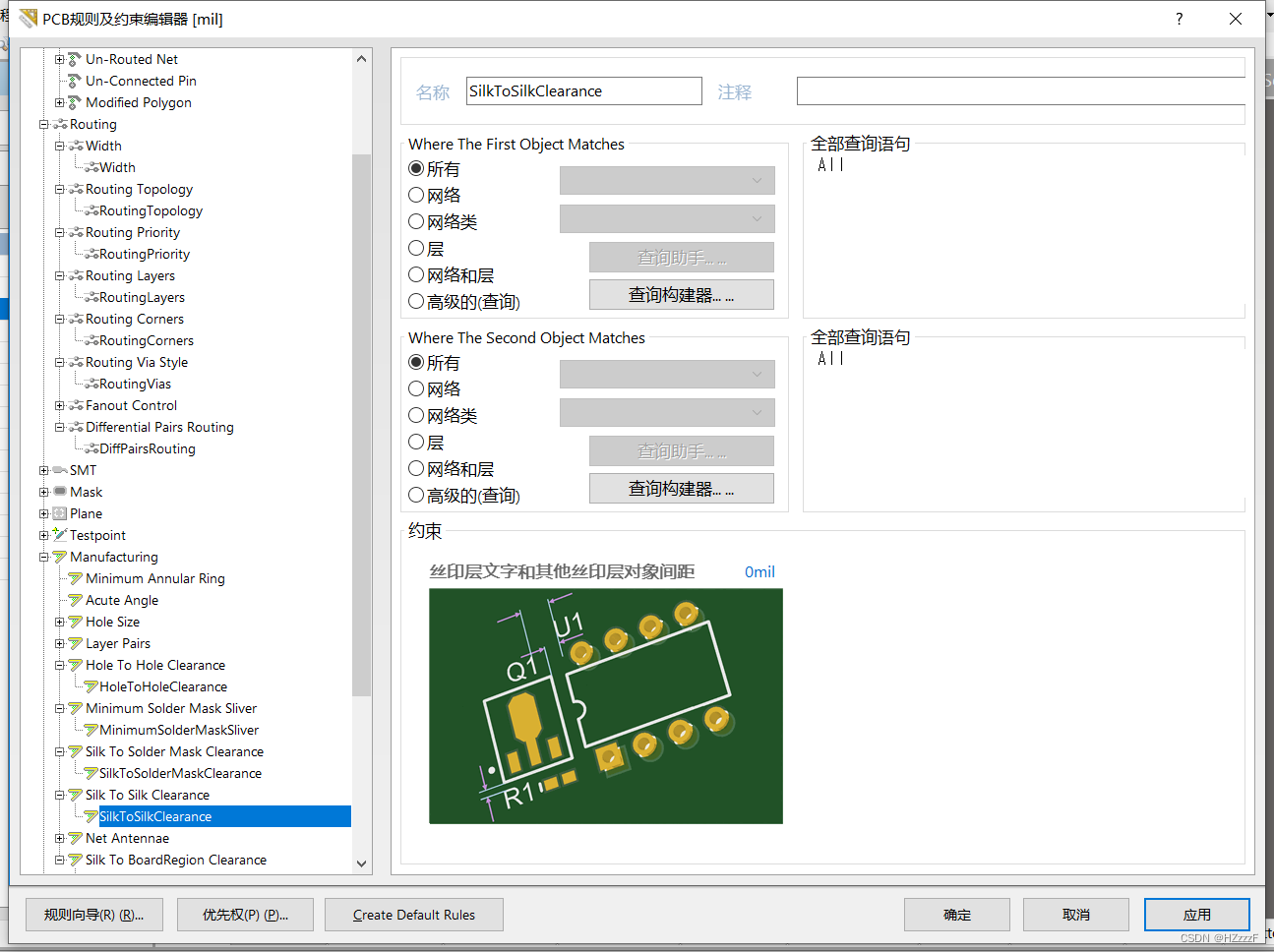

SilkToSilkClearance

丝印层文字到丝印层对象间距为0mil
在这里插入图片描述

Placement

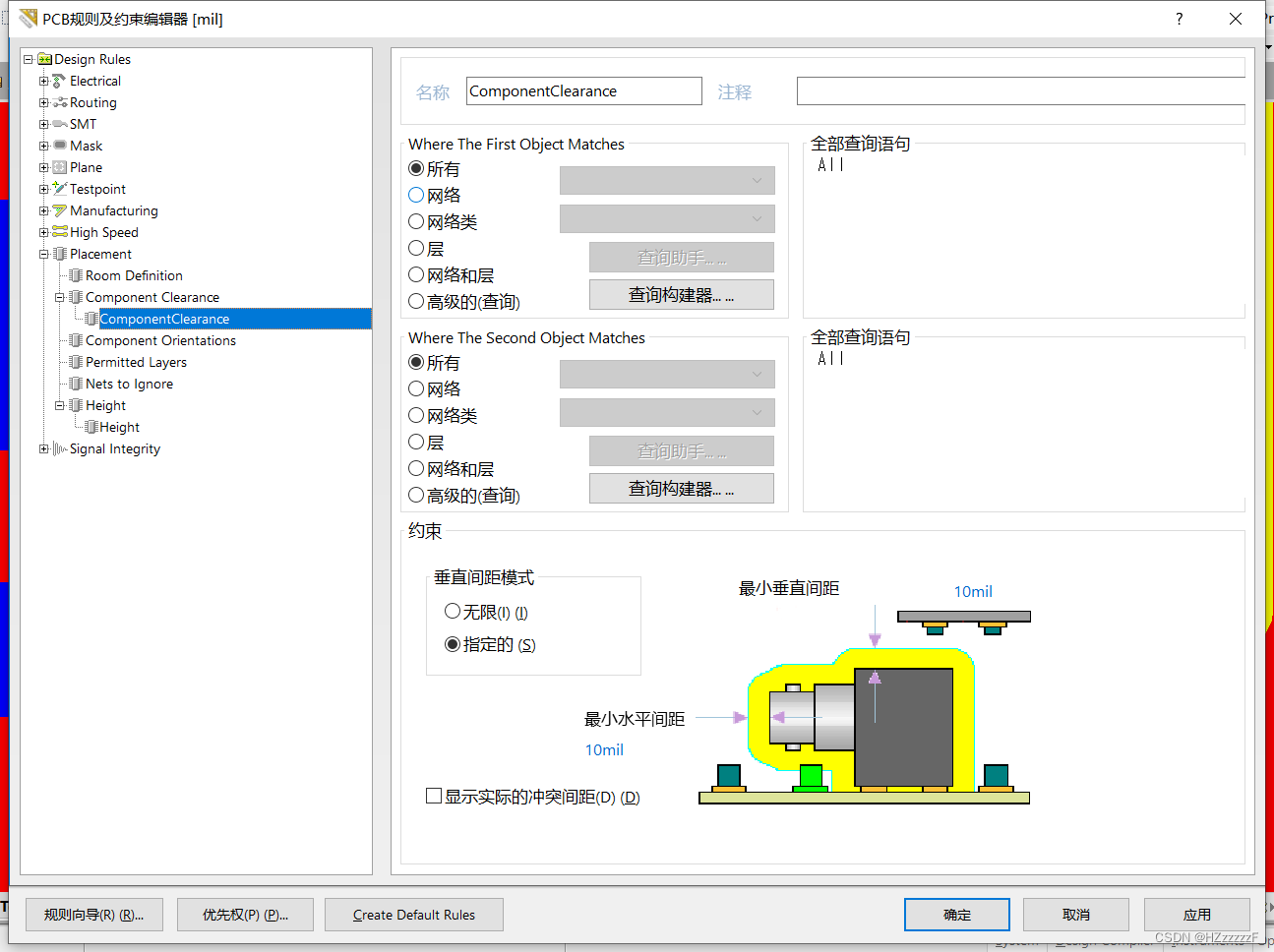

ComponentClearance

元器件与元器件之间的间距设置为10mil,可根据实际情况进行减小
请添加图片描述

基本的规则设置就完成,可以开始进行布线了。
