多级放大电路超详细分析

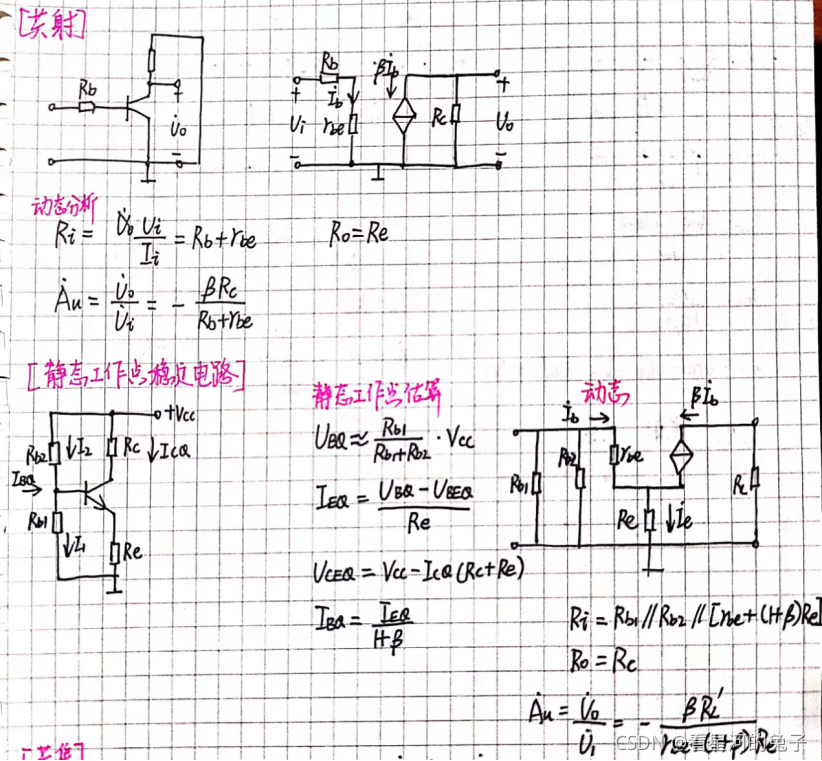

多级放大电路多由共射、共基、共集电路组成。我们通过将电路分别分析来计算放大倍数。
并且对于三大基本电路的放大倍数计算方法需要熟练掌握

共射

共集

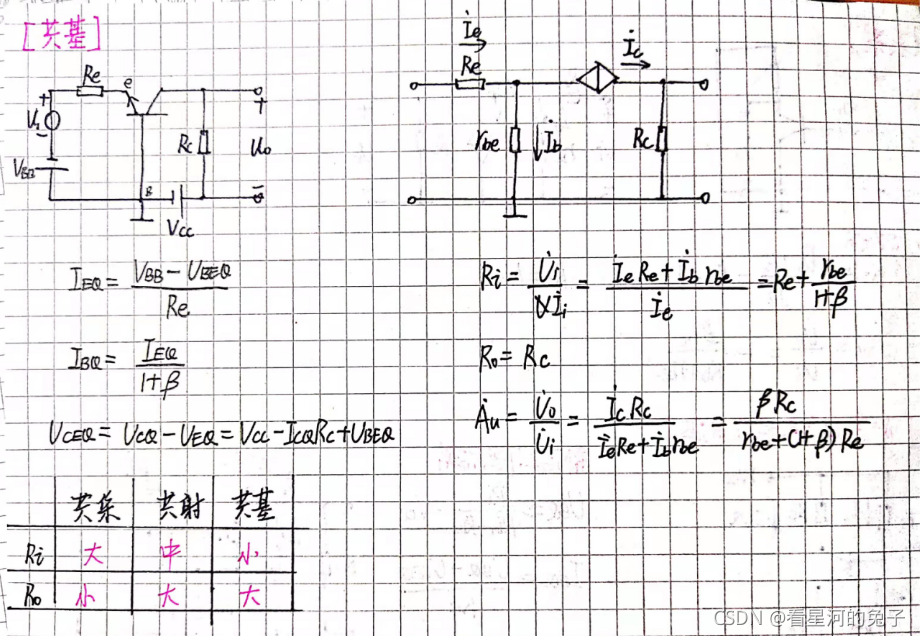

共基

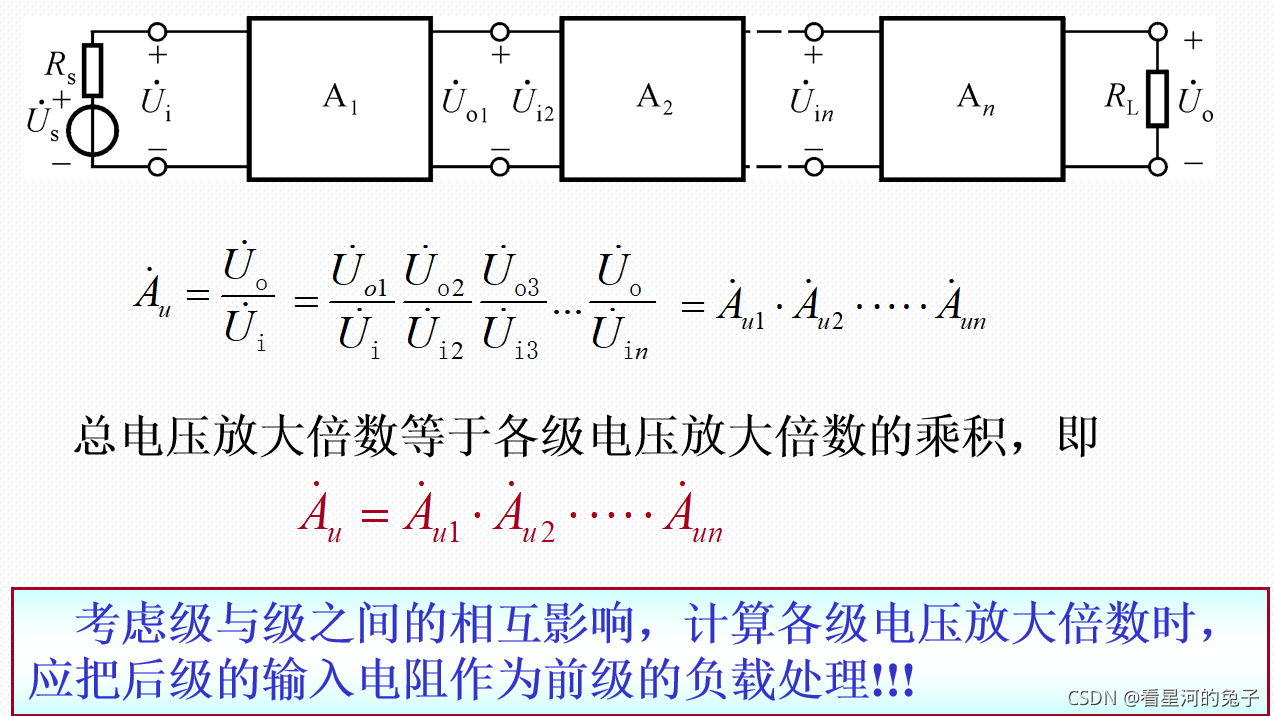

多级放大倍数分析

多级放大电路分析

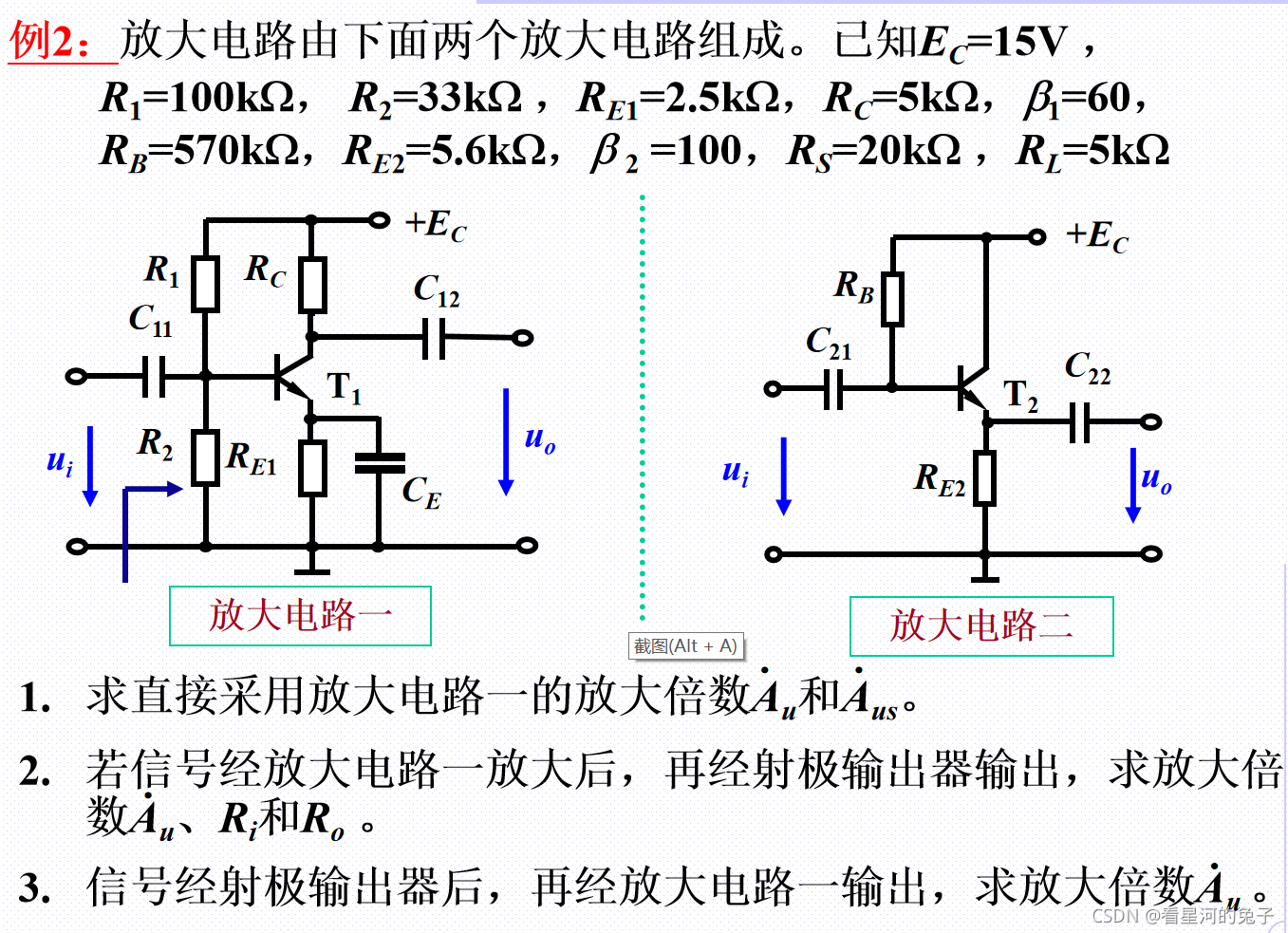

第一题

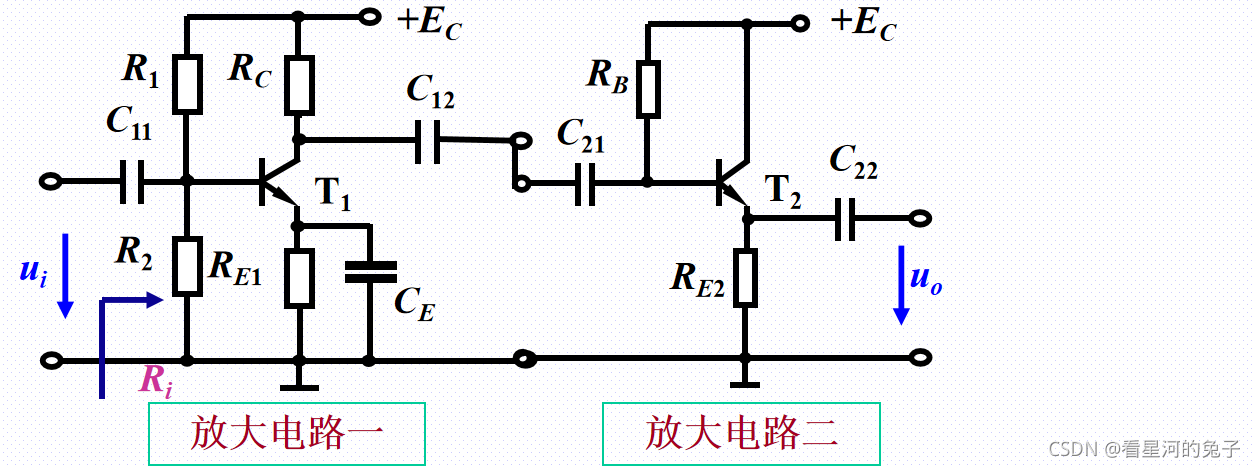

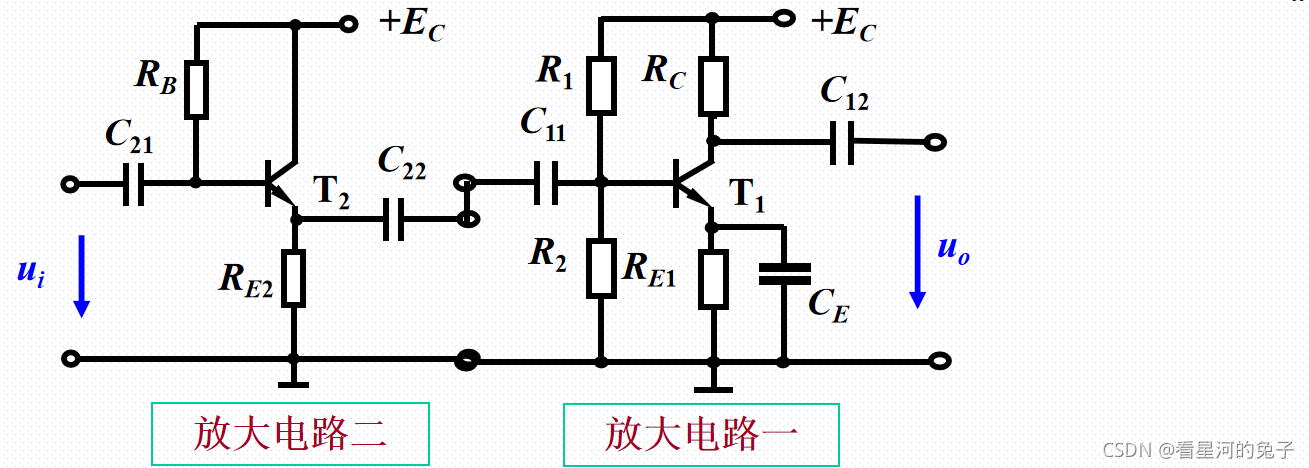

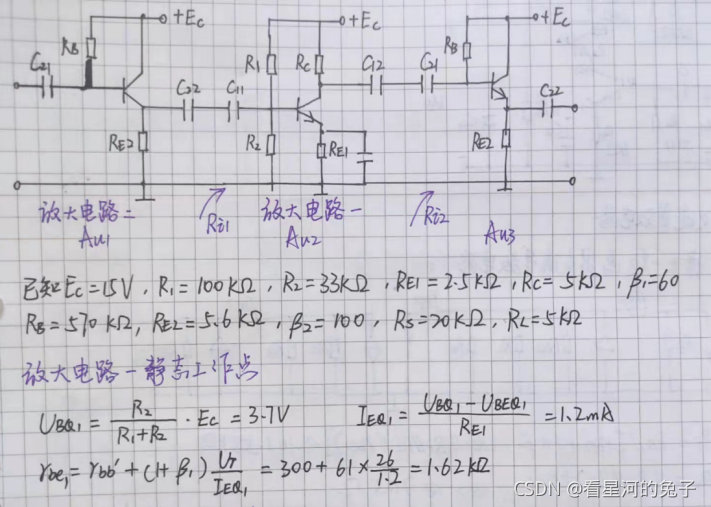

2. 若信号经电路一放大后，再经电路二输出

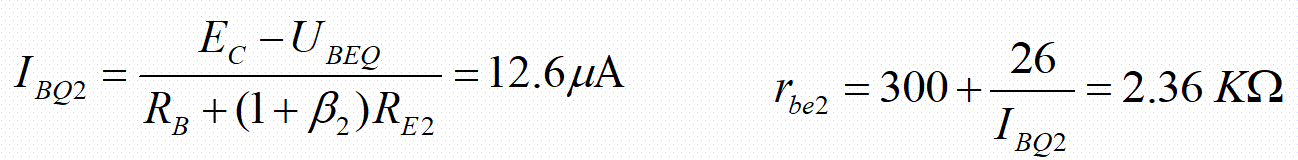

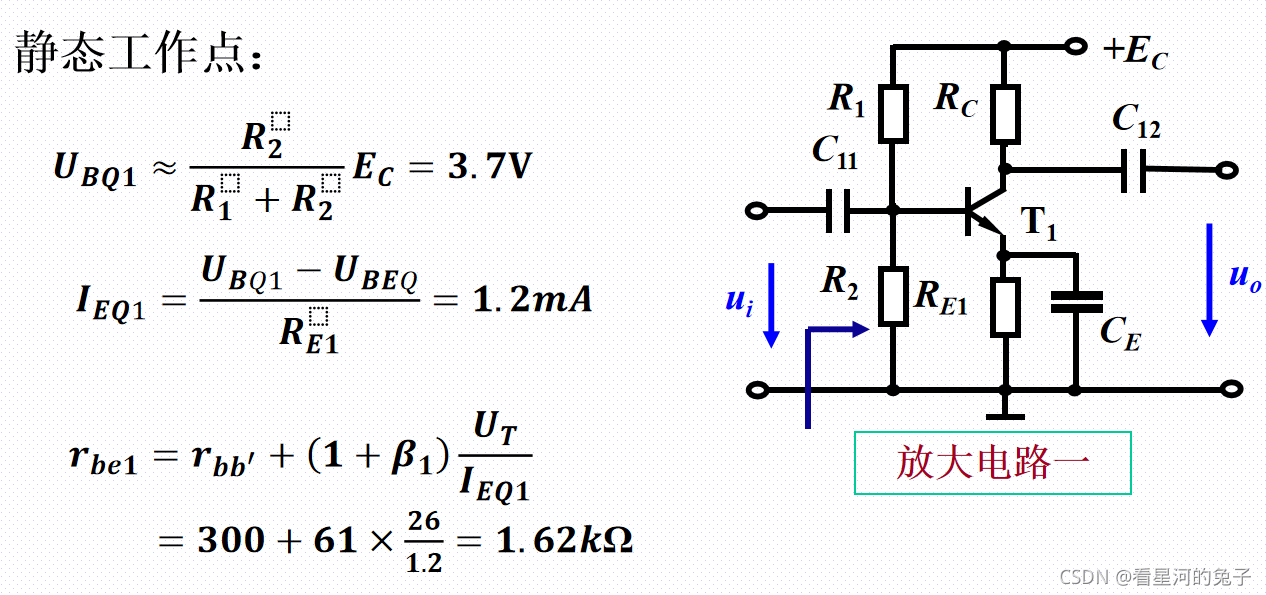

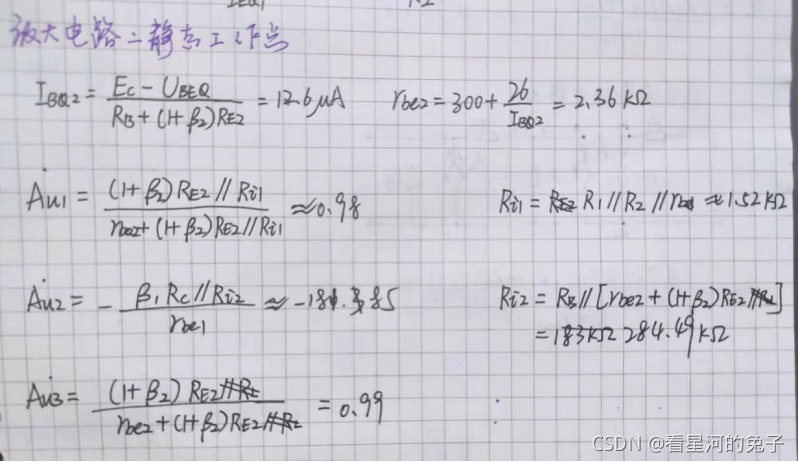

第二级电路静态工作点

后级加上射级输出器后，第一级的输入电阻无改变。
第二级的输入电阻为

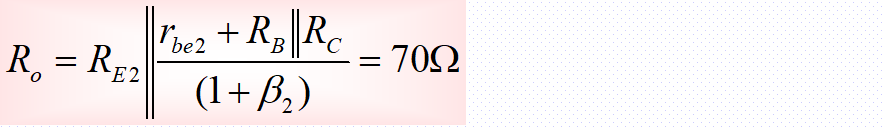

总输出电阻为

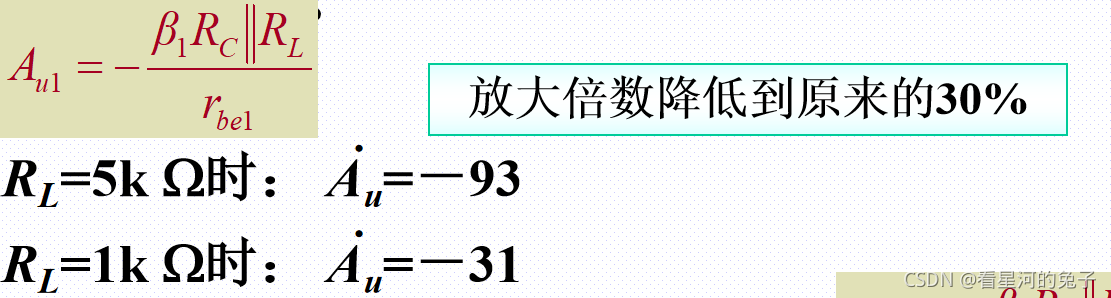

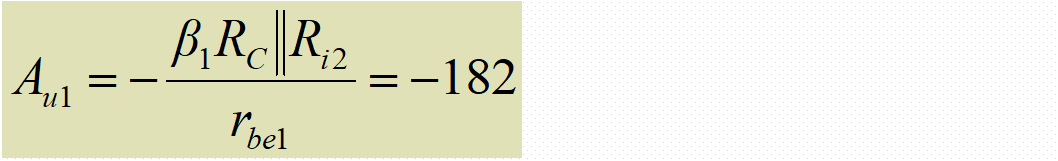

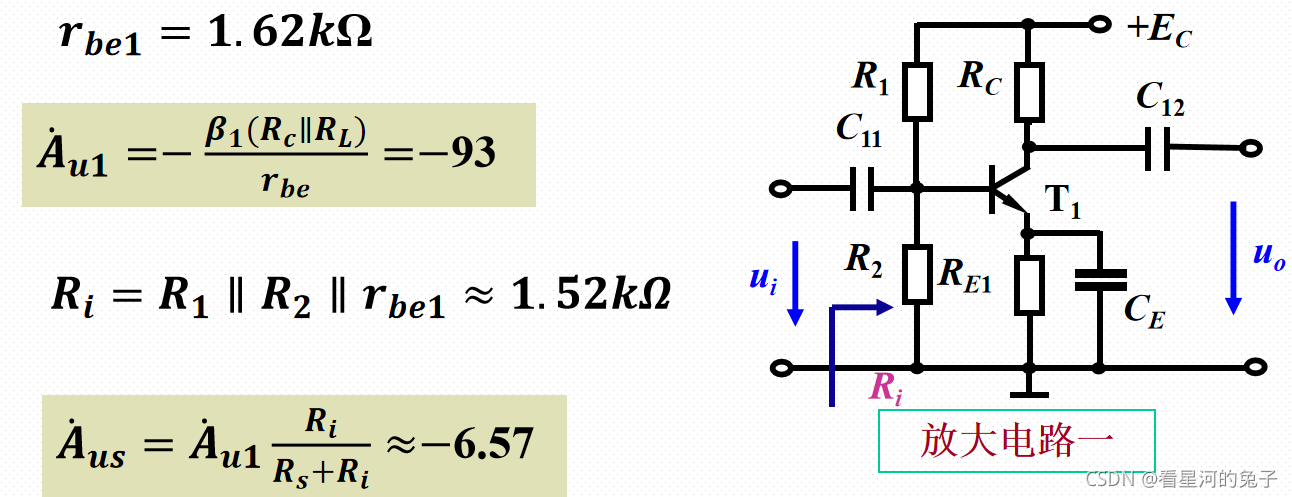

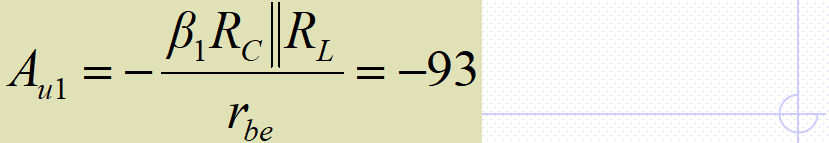

第一级放大倍数

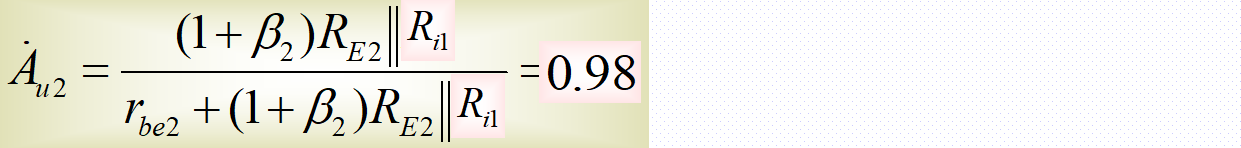

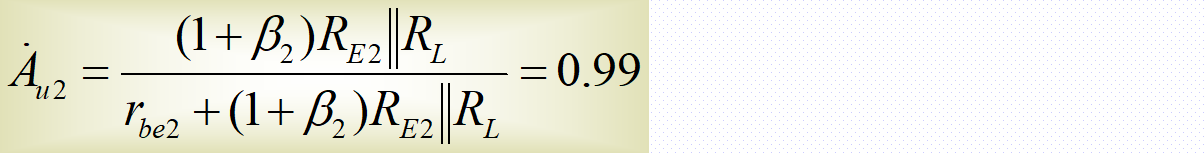

第二级放大倍数，放大倍数均需要具体电路具体分析，有时候电路串并联关系与典型电路不同，则分析时需要输出电压 / 输入电压来判断有些电阻是否真正需要。

则总电路放大倍数为两级电路放大倍数相乘。

我们发现经过射集输出器的分压作用，放大电路放大输出时，后级电路能较大的获取到电压，即相当于放大电路的输出电阻增大。所以放大倍数明显增加。

3.若信号经射极输出器后，再经放大电路一输出

放大电路二的放大倍数

放大电路一的放大倍数

由于调换顺序，输入电阻与输出电阻都会发生相应改变，从而引起各级电路放大倍数的变化。而我们应该明确的是多级放大倍数最重要的是求它的放大倍数。
我们将三个电路比较可得

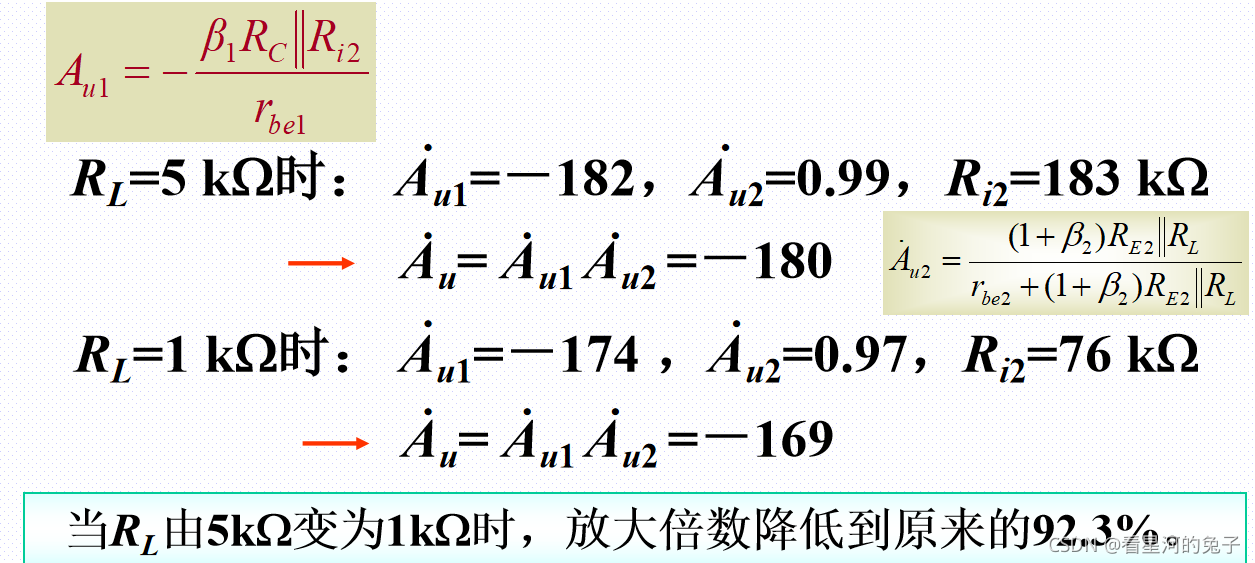

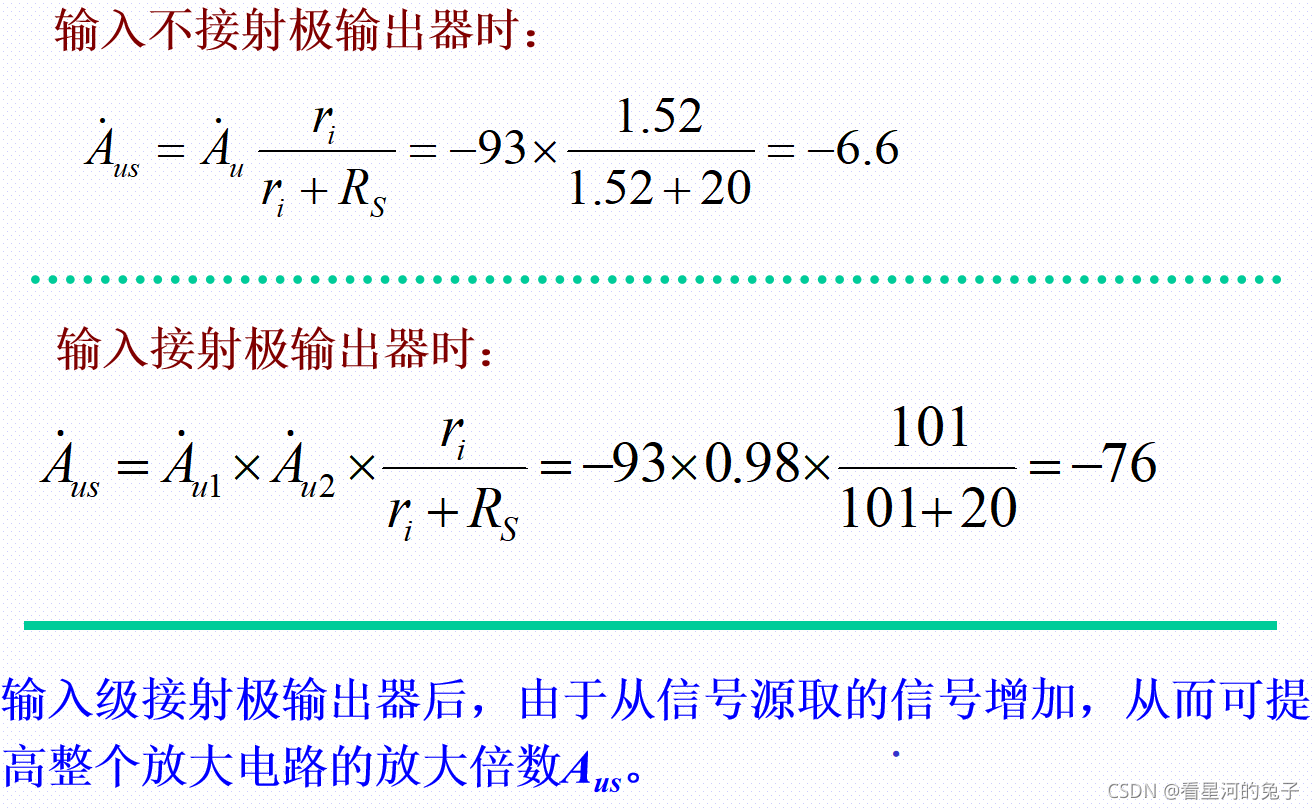

1.输出不接射极输出器时的带负载能力：

2.输出接射极输出器时的带负载能力：

我们得出：输出级接射极输出器后，可稳定放大倍数Au。

输入情况：

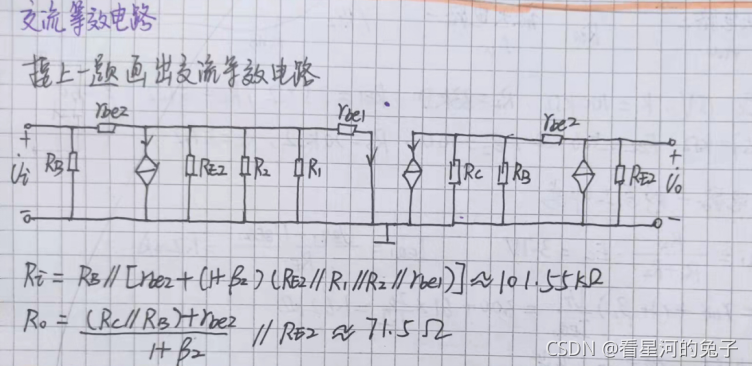

那如果两端都接射集输出器呢？
