第三章 多级放大电路

3.1 多级放大电路的耦合方式

直接耦合
在这里插入图片描述

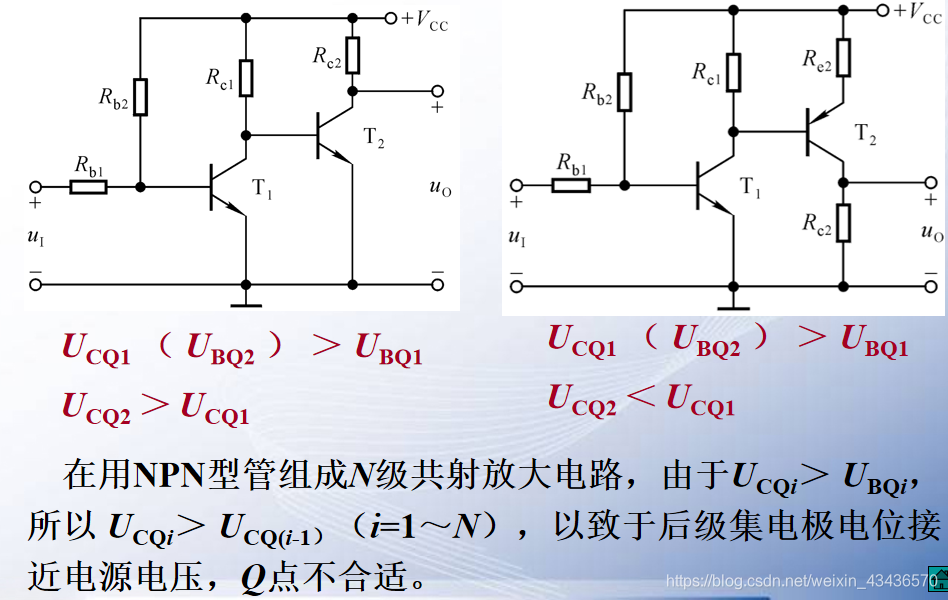

NPN型管和PNP型管混合使用
在这里插入图片描述

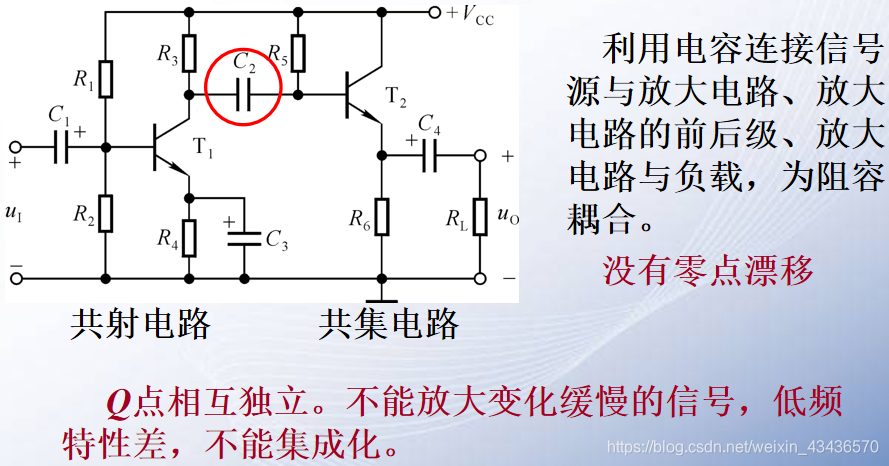

阻容耦合
在这里插入图片描述

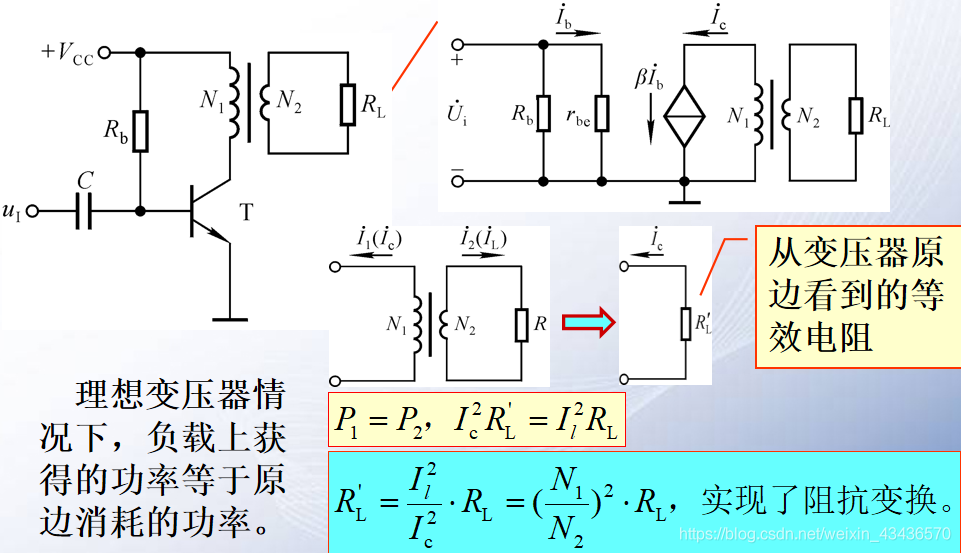

变压器耦合
在这里插入图片描述

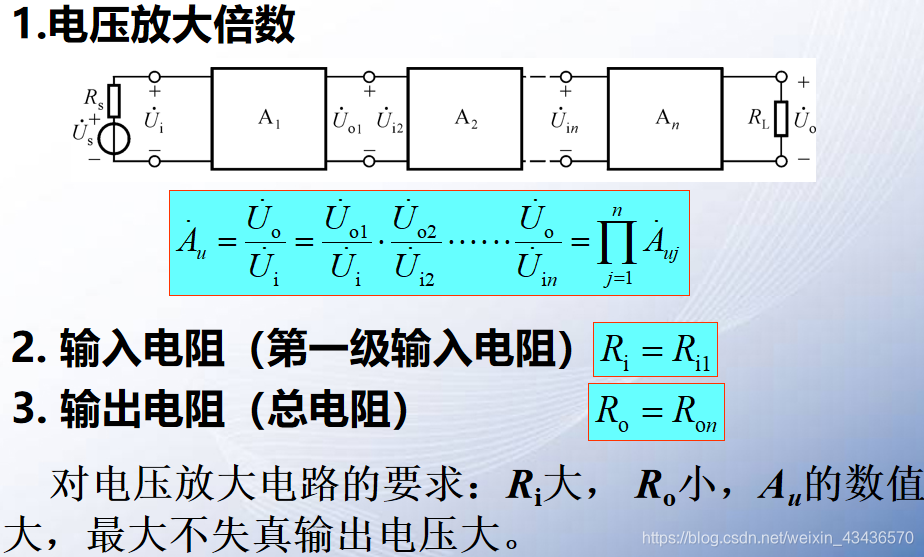

3.2 多级放大电路的动态分析

在这里插入图片描述

3.3 差分放大电路

零点漂移现象及其产生的原因
产生原因:温度变化,直流电源波动,元器件老化。其中晶体管的特性对温度敏感是主要原因,故也称零漂为温漂
克服温漂的方法:引入直流负反馈,温度补偿
典型电路:差分放大电路
长尾式差分放大电路的组成
在这里插入图片描述
在这里插入图片描述
长尾式差分放大电路的分析
Q点
在这里插入图片描述
抑制共模信号
在这里插入图片描述
在这里插入图片描述

放大差模信号
在这里插入图片描述
在这里插入图片描述
动态参数:Ad、Ri、 Ro、 Ac、KCMR
在这里插入图片描述
差分放大电路的四种接法
双端输入单端输出:Q点分析
在这里插入图片描述
双端输入单端输出:差模信号作用下的分析
在这里插入图片描述
双端输入单端输出:共模信号作用下的分析
在这里插入图片描述
单端输入双端输出
在这里插入图片描述
四种接法的比较:电路参数理想对称条件下
在这里插入图片描述
具有恒流源的差分放大电路
Re 越大,每一边的漂移越小,共模负反馈越强,单端输出时的Ac越小,KCMR越大,差分放大电路的性能越好
但为使静态电流不变,Re 越大,VEE越大,以至于Re太大就不合理了
需在低电源条件下,设置合适的IEQ,并得到得到趋于无穷大的Re
解决方法:采用电流源取代Re!
在这里插入图片描述
差分放大电路的改进
加调零电位器 RW
在这里插入图片描述
场效应管差分放大电路
在这里插入图片描述

3.4 互补输出级

对输出级的要求
互补输出级是直接耦合的功率放大电路
对输出级的要求:带负载能力强(射极输出形式);直流功耗小(静态工作电流小);负载电阻上无直流功耗(输入为零时输出为零)
最大不失真输出电压最大(双电源供电时Uom的峰值接近电源电压。单电源供电Uom的峰值接近二分之一电源电压)

基本电路
在这里插入图片描述
动态分析
在这里插入图片描述
交越失真
在这里插入图片描述
消除交越失真的互补输出级
在这里插入图片描述
准互补输出级
为保持输出管的良好对称性,输出管应为同类型晶体管
在这里插入图片描述

3.5 直接耦合多级放大电路读图

放大电路的读图方法

  1. 化整为零:按信号流通顺序将N级放大电路分为N个基本放大电路
  2. 识别电路:分析每级电路属于哪种基本电路,有何特点
  3. 统观总体:分析整个电路的性能特点
  4. 定量估算:必要时需估算主要动态参数

基本性能分析
在这里插入图片描述
交流等效电路
在这里插入图片描述
