常用的化简方法有公式化简发和卡诺图化简法,后面涉及的奎恩-麦克拉斯基(Q-M)化简适用于计算机化简,本文中不涉及。
公式化简法
首先要了解什么是公式的最简形式
通常与或形式所包含的乘积项最少,则称为逻辑函数式的最简形式。
如:
Y=AC+B'C

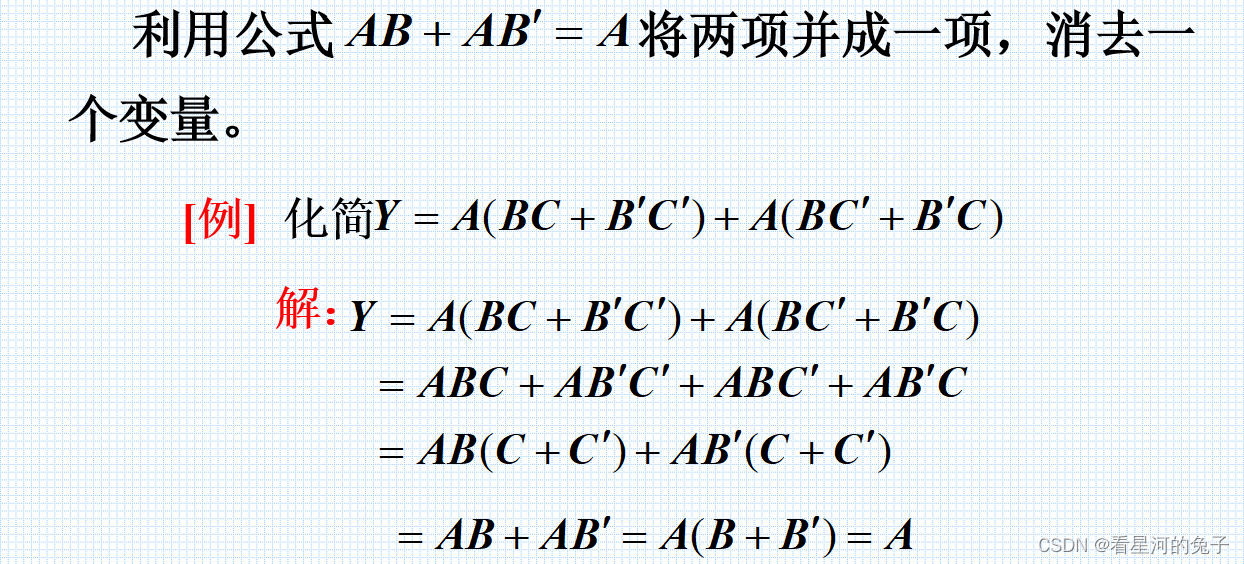

并项法
AB+AB`=A
吸收法
A+AB=A

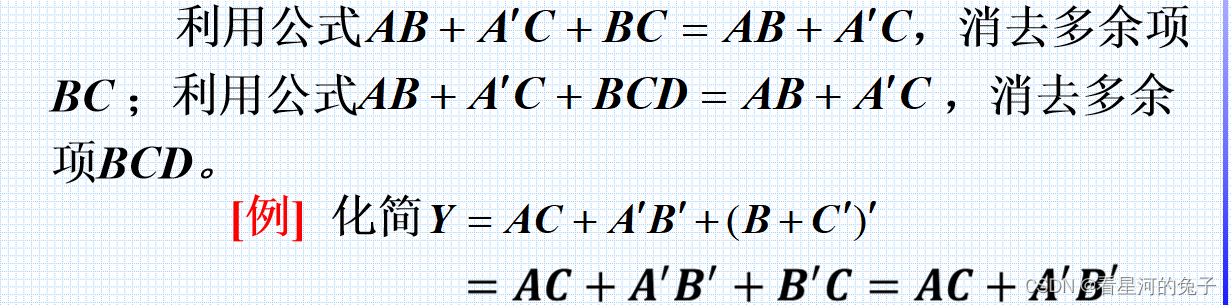

消项法
AB+A`C+BC=AB+A`C
AB+A`C+BCD=AB+A`C
消因子法
A+A`B=A+B
配项法
A+A=A
公式化简法的优缺点:
优点:不受变量数目的限制。
缺点:没有固定的步骤可循;需要熟练运用各种公式和定理;在化简一些较为复杂的逻辑函数时还需要一定的技巧和经验;有时很难判定化简结果是否最简。
卡诺图化简法
当你不想记公式,懒得推导时,可直接用卡诺图化简
例子:
根据最小项之积下标的形式
填入卡诺图中
其中AB为高位,CD为低位,当ABCD为0001时代表最小项下标为1 的那一项,其他根据二进制与十进制的转换可以类推。
化简原则
在卡诺图中,最小型的相邻项可以直观的表现出来。
合并最小项的原则:
1.两个相邻最小项可合并为一项,消去一对因子
2.四个排成矩形的相邻最小项可合并为一项,消去两对因子
3.八个相邻最小项可合并为一项,消去三对因子
4.化简后的乘积项应包含函数式的所有最小项,即覆盖图中所有的1。
5.乘积项的数目最少,即圈成的矩形最少。
6.每个乘积项因子最少,即圈成的矩形最大。
具有无关项的逻辑函数化简
无关项中分为约束项和任意项。
约束项:在逻辑函数中, 对输入变量取值的限制 ,在这些取值下为0的最小项称为约束项。(限制某些变量不能出现,且值始终为0,所以可以将约束项写入函数式或者删掉都不影响函数值)
任意项:在输入变量某些取值下,函数值为1或为0 不影响逻辑电路的功能 ,在这些取值下为1的最小项称为任意项。
逻辑函数中的无关项:约束项和任意项可以写入函数式,也可不包含在函数式中,因此统称为无关项。
例1:我们由一个电动机的运行状态来看无关项取值。
无关项在化简中的应用
1.加入(或去掉)无关项,应使化简后的项数最少,每项因子最少
2.从卡诺图上直观地看,加入无关项的目的是为矩形圈最大,矩形组合数最少。
合理地利用无关项,可得更简单的化简结果
例2:(无关项可以加入函数式子中化简)
有了约束项后,可以进一步化简,但加入哪一个约束项不够直观。
由此,我们采用卡诺图化简方法,能较为直观清晰的看出化简步骤。
多输出逻辑函数的化简
我们给出下列式子及其化简方法:
1.
2.
卡诺图化简的方式有多种,其所对应的电路输出表达也会有不同。
找出并合理利用共用项,得到总体最简的化简结果。
我们可以发现在上述化简式子中有许多共用项,虽然此时他们并不是最简与或形式,但在实现多输出逻辑函数时,由于每个共用项可跟两个输出函数使用,从而减少了门电路的输出数目。
于是就可以得出下图的门电路输出。
逻辑函数形式的变换
意思就是在实际操作中可选用的电子元器件实际很少,如何将其转换为自己想要的形式是非常重要的。
1.与或式→与非式
Y=(Y`)`
