电流源电路分析

基本放大电路静态工作点一般是利用外接电阻元件来建立的，但在集成电路当中制造一个三端元件比制造一个电阻所占用的面积小、经济。
集成电路中采用电流源电路为各级设置静态电流，或作为有源负载取代高阻值的电阻，增大放大电路的电压放大倍数。

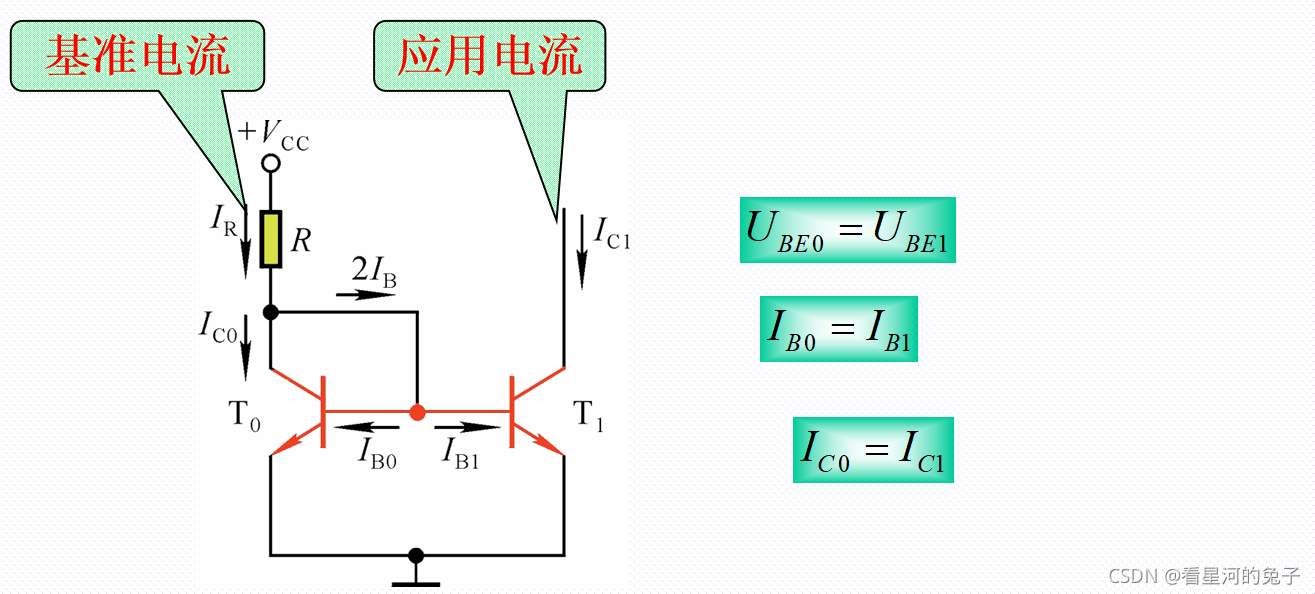

镜像电流源电路

三极管T0 、 T1特性相同，T0 在放大状态，二者呈镜像关系
在这里插入图片描述

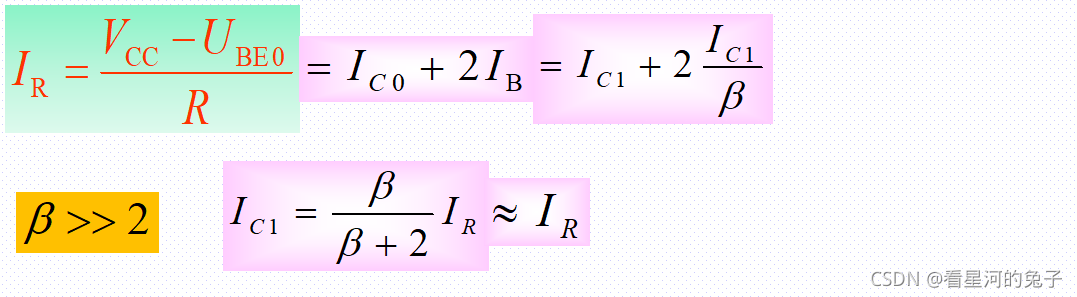

由电路分析可知

则我们得出来的关系为 $I_C$ 约等于 $I_R$

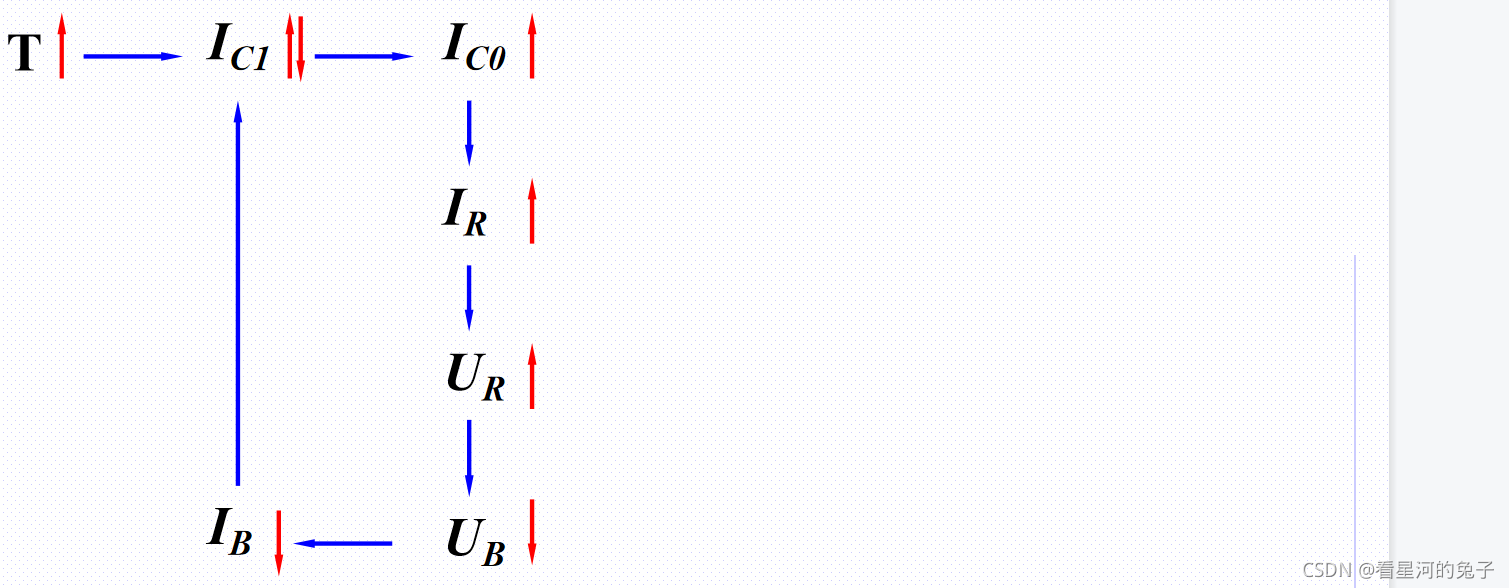

此电路具有一定的温度补偿作用

其中 $I_{C1}$
