一文读懂QUIC 协议：更快、更稳、更高效的网络通信

你是否也有这样的困扰：打开APP巨耗时、刷剧一直在缓冲、追热搜打不开页面、信号稍微差点就直接加载失败……

如果有一个协议能让你的上网速度，在不需要任何修改的情况下就能提升20%，特别是网络差的环境下能够提升30%以上；如果有一个协议可以让你在WiFi和蜂窝数据切换时，网络完全不断开、直播不卡顿、视频不缓冲；你愿意去了解一下它吗？它就是QUIC协议。本文将从QUIC的背景、原理、实践部署等方面来详细介绍。

一：网络协议栈

1.1 什么叫网络协议？

类似于我们生活中签署的合同一样，比如买卖合同是为了约束买卖双方的行为按照合同的要求履行，网络协议是为了约束网络通信过程中各方（客户端、服务端及中间设备）必须按照协议的规定进行通信，它制定了数据包的格式、数据交互的过程等等，网络中的所有设备都必须严格遵守才可以全网互联。

在网络协议栈中，是有分层的，每一层负责不同的事务。我们讨论最多的有三个：应用层、传输层、网络层。应用层主要是针对应用软件进行约束，比如你访问网站需要按照HTTP协议格式和要求进行，你发送电子邮件需要遵守SMTP等邮件协议的格式和要求；传输层主要负责数据包在网络中的传输问题，比如如何保证数据传输的时候的安全性和可靠性、数据包丢了怎么处理；网络层，也叫路由转发层，主要负责数据包从出发地到目的地，应该怎样选择路径才能更快的到达。合理的网络协议能够让用户上网更快！

1.2 HTTP/3协议

HTTP/3是第三个主要版本的HTTP协议。与其前任HTTP/1.1和HTTP/2不同，在HTTP/3中，弃用TCP协议，改为使用基于UDP协议的QUIC协议实现。所以，HTTP/3的核心在于QUIC协议。显然，HTTP/3属于应用层协议，而它使用的QUIC协议属于传输层协议。

1.3 我们需要HTTP/3协议吗

很多人可能都会有这样一个疑问，为什么在 2015 年才标准化了 HTTP/2 ，这么快就需要 HTTP/3？

我们知道，HTTP/2通过引入“流”的概念，实现了多路复用。简单来说，假设你访问某个网站需要请求10个资源，你使用HTTP1.1协议只能串行地发请求，资源1请求成功之后才能发送资源2的请求，以此类推，这个过程是非常耗时的。如果想10个请求并发，不需要串行等待的话，在HTTP1.1中，应用就需要为一个域名同时建立10个TCP连接才行（一般浏览器不允许建立这么多），这无疑是对资源的极大的浪费。HTTP/2的多路复用解决了这一问题，能使多条请求并发。

但现实很残酷，为什么很多业务用了HTTP/2，反倒不如HTTP1.1呢？

第一：多流并发带来了请求优先级的问题，因为有的请求客户端（比如浏览器）希望它能尽快返回，有的请求可以晚点返回；又或者有的请求需要依赖别的请求的资源来展示。流的优先级表示了这个请求被处理的优先级，比如客户端请求的关键的CSS和JS资源是必须高优先级返回的，图片视频等资源可以晚一点响应。
流的优先级的设置是一个难以平衡或者难以做到公平合理的事情，如果设置稍微不恰当，就会导致有些请求很慢，这在用户看来，就是用了HTTP/2之后，怎么有的请求变慢了。

第二：HTTP/2解决了HTTP协议层面的队头阻塞，但是TCP的队头阻塞仍然没有解决，所有的流都在一条TCP连接上，如果万一序号小的某个包丢了，那么TCP为了保证到达的有序性，必须等这个包到达后才能滑动窗口，即使后面的序号大的包已经到达了也不能被应用程序读取。这就导致了在多条流并发的时候，某条流的某个包丢了，序号在该包后面的其他流的数据都不能被应用程序读取。这种情况下如果换做HTTP1.1，由于HTTP1.1是多条连接，某个连接上的请求丢包了，并不影响其他连接。所以在丢包比较严重的情况下，HTTP/2整体效果大概率不如HTTP1.1

事实上，我们并不是真的需要新的 HTTP 版本，而是需要对底层传输控制协议(TCP) 进行升级。

1.4 QUIC协议栈

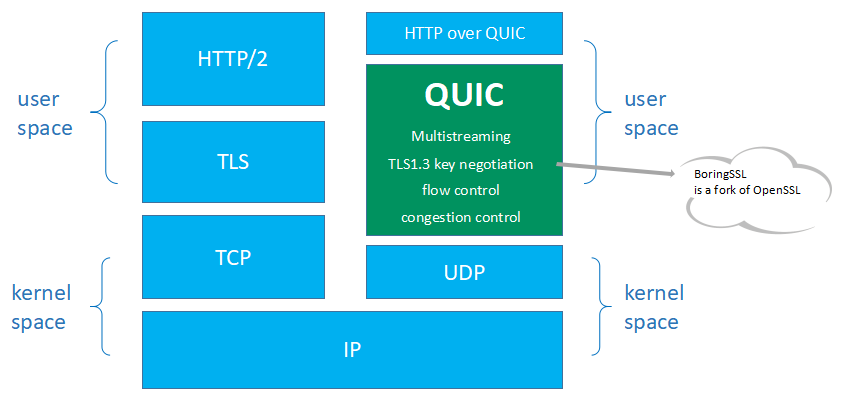

图0-QUIC协议栈

QUIC协议实现在用户态，建立在内核态的UDP的基础之上，集成了TCP的可靠传输特性，集成了TLS1.3协议，保证了用户数据传输的安全。

二：QUIC协议的优秀特性

2.1 建连快

数据的发送和接收，要想保证安全和可靠，一定是需要连接的。TCP需要，QUIC也同样需要。连接到底是什么？连接是一个通道，是在一个客户端和一个服务端之间的唯一一条可信的通道，主要是为了安全考虑，建立了连接，也就是建立了可信通道，服务器对这个客户端“很放心”，对于服务器来说：你想跟我进行通信，得先让我认识一下你，我得先确认一下你是好人，是有资格跟我通信的。那么这个确认对方身份的过程，就是建立连接的过程。

传统基于TCP的HTTPS的建连过程为什么如此慢？它需要TCP和TLS两个建连过程。如图1所示（传统HTTPS请求流程图）：

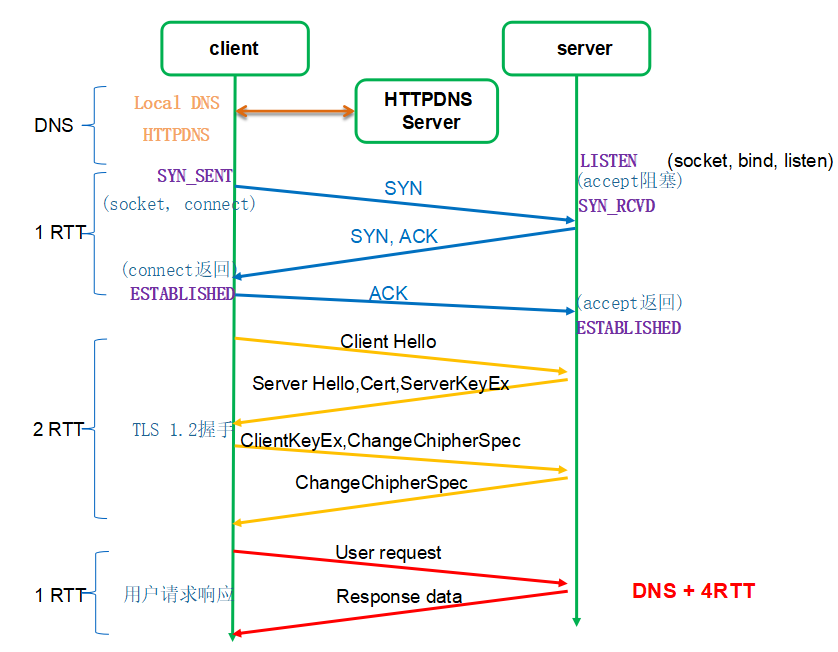

图1-传统HTTPS请求流程图

对于一个小请求（用户数据量较小）而言，传输数据只需要1个RTT，但是光建连就花掉了3个RTT，这是非常不划算的，这里建连包括两个过程：TCP建连需要1个RTT，TLS建连需要2个RTT。RTT：Round Trip Time，数据包在网络上一个来回的时间。

为什么需要两个过程？可恶就可恶在这个地方，TCP和TLS没办法合并，因为TCP是在内核里完成的，TLS是在用户态。也许有人会说把干掉内核里的TCP，把TCP挪出来放到用户态，然后就可以和TLS一起处理了。首先，你干不掉内核里的TCP，TCP太古老了，全世界的服务器的TCP都固化在内核里了。所以，既然干不掉TCP，那我不用它了，我再自创一个传输层协议，放到用户态，然后再结合TLS，这样不就可以把两个建连过程合二为一了吗？是的，这就是QUIC。

2.1.1 QUIC的1-RTT建连

如图2所示，是QUIC的连接建立过程：初次建连只需要1个RTT即可完成建连。后续再次建连就可以使用0-RTT特性

图2-QUIC建连过程图

QUIC的1-RTT建连：客户端与服务端初次建连（之前从未进行通信过），或者长时间没有通信过（0-RTT过期了），只能进行1-RTT建连。只有先进行一次完整的1-RTT建连，后续一段时间内的通信才可以进行0-RTT建连。

如图3所示：QUIC的1-RTT建连可以分成两个部分。QUIC连接信息部分和TLS1.3握手部分。

图3-QUIC建连抓包

QUIC连接：协商QUIC版本号、协商quic传输参数、生成连接ID、确定Packet Number等信息，类似于TCP的SYN报文；保证通信的两端确认过彼此，是对的人。

TLS1.3握手：标准协议，非对称加密，目的是为了协商出 对称密钥，然后后续传输的数据使用这个对称密钥进行加密和解密，保护数据不被窃取。

我们重点看QUIC的TLS1.3握手过程。

图4-QUIC的1-RTT握手流程

我们通过图4可以看到，整个握手过程需要 2次握手（第三次握手是带了数据的），所以整个握手过程只需要1-RTT（RTT是指数据包在网络上的一个来回）的时间。

1-RTT的握手主要包含两个过程：

1.客户端发送Client Hello给服务端；

2.服务端回复Server Hello给客户端；

我们通过下图中图5和图6来看Client Hello和Server Hello具体都做了啥：

第一次握手（Client Hello报文）

图5-Client Hello报文

首先，Client Hello在扩展字段里标明了支持的TLS版本（Supported Version：TLS1.3）。值得注意的是Version字段必须要是TLS1.2，这是因为TLS1.2已经在互联网上存在了10年。网络中大量的网络中间设备都十分老旧，这些网络设备会识别中间的TLS握手头部，所以TLS1.3的出现如果引入了未知的TLS Version 必然会存在大量的握手失败。

图6-Client Hello报文

其次，ClientHello中包含了非常重要的key_share扩展：客户端在发送之前，会自己根据DHE算法生成一个公私钥对。发送Client Hello报文的时候会把这个公钥发过去，那么这个公钥就存在于key_share中，key_share还包含了客户端所选择的曲线X25519。总之，key_share是客户端提前生成好的公钥信息。

最后，Client Hello里还包括了：客户端支持的算法套、客户端所支持的椭圆曲线以及签名算法、psk的模式等等，一起发给服务端。

图7-Client Hello报文

第二次握手：（Server Hello报文）

图8-Server Hello报文

服务端自己根据DHE算法也生成了一个公私钥对，同样的，Key_share扩展信息中也包含了 服务端的公钥信息。服务端通过ServerHello报文将这些信息发送给客户端。

至此为止，双方（客户端服务端）都拿到了对方的公钥信息，然后结合自己的私钥信息，生成pre-master key，在这里官方的叫法是（client_handshake_traffic_secret和server_handshake_traffic_secret），然后根据以下算法进行算出key和iv，使用key和iv对Server Hello之后所有的握手消息进行加密。

注意：在握手完成之后，服务端会发送一个New Session Ticket报文给客户端，这个包非常重要，这是0-RTT实现的基础。

图9-New Session Ticket报文

2.1.2 QUIC的0-RTT握手

这个功能类似于TLS1.2的会话复用，或者说0-RTT是基于会话复用功能的。

图10- QUIC的0-RTT流程图

通过上面图10我们可以看到，client和server在建连时，仍然需要两次握手，仍然需要1个rtt，但是为什么我们说这是0-rtt呢，是因为client在发送第一个包client hello时，就带上了数据（HTTP 请求），从什么时候开始发送数据这个角度上来看，的确是0-RTT。

我们通过抓包来看0-RTT的过程：

图11- QUIC的0-RTT抓包

所以真正在实现0-RTT的时候，请求的数据并不会跟Initial报文（内含Client Hello）一起发送，而是单独一个数据包（0-RTT包）进行发送，只不过是跟Initial包同时进行发送而已。

图12- QUIC的0-RTT包

我们单独看Initial报文发现，除了pre_share_key、early-data标识等信息与1-RTT时不同，其他并无区别。

2.1.3 QUIC建连需要注意的问题

第一，QUIC实现的时候，必须缓存收到的乱序加密帧，这个缓存至少要大于4096字节。当然可以选择缓存更多的数据，更大的缓存上限意味着可以交换更大的密钥或证书。终端的缓存区大小不必在整个连接生命周期内保持不变。这里记住：乱序帧一定要缓存下来。如果不缓存，会导致连接失败。如果终端的缓存区不够用了，则其可以通过暂时扩大缓存空间确保握手完成。如果终端不扩大其缓存，则其必须以错误码CRYPTO_BUFFER_EXCEEDED关闭连接。

第二，0-RTT存在前向安全问题，请慎用！

2.2连接迁移

QUIC通过连接ID实现了连接迁移。

我们经常需要在WiFi和4G之间进行切换，比如我们在家里时使用WiFi，出门在路上，切换到4G或5G，到了商场，又连上了商场的WiFi，到了餐厅，又切换到了餐厅的WiFi，所以我们的日常生活中需要经常性的切换网络，那每一次的切换网络，都将导致我们的IP地址发生变化。

传统的TCP协议是以四元组（源IP地址、源端口号、目的ID地址、目的端口号）来标识一条连接，那么一旦四元组的任何一个元素发生了改变，这条连接就会断掉，那么这条连接中正在传输的数据就会断掉，切换到新的网络后可能需要重新去建立连接，然后重新发送数据。这将会导致用户的网络会“卡”一下。

但是，QUIC不再以四元组作为唯一标识，QUIC使用连接ID来标识一条连接，无论你的网络如何切换，只要连接ID不变，那么这条连接就不会断，这就叫连接迁移！

图13-QUIC连接迁移介绍

2.2.1连接ID

每条连接拥有一组连接标识符，也就是连接ID，每个连接ID都能标识这条连接。连接ID是由一端独立选择的，每个端（客户端和服务端统称为端）选择连接ID供对端使用。也就是说，客户端生成的连接ID供服务端使用（服务端发送数据时使用客户端生成的连接ID作为目的连接ID），反过来一样的。

连接ID的主要功能是确保底层协议（UDP、IP及更底层的协议栈）发生地址变更（比如IP地址变了，或者端口号变了）时不会导致一个QUIC连接的数据包被传输到错误的QUIC终端（客户端和服务端统称为终端）上。

2.2.2 QUIC的连接迁移过程

QUIC限制连接迁移为仅客户端可以发起，客户端负责发起所有迁移。如果客户端接收到了一个未知的服务器发来的数据包，那么客户端必须丢弃这些数据包。

如图14所示，连接迁移过程总共需要四个步骤。

1.连接迁移之前，客户端使用IP1和服务端进行通信；

2.客户端IP变成IP2，并且使用IP2发送非探测帧给服务端；

3.启动路径验证（双方都需要互相验证），通过PATH_CHANLLENGE帧和PATH_RESPONSE帧进行验证。

4.验证通过后，使用IP2进行通信。

图14- 连接迁移流程图

2.3 解决TCP队头阻塞问题

在HTTP/2中引入了流的概念。目的是实现 多个请求在同一个连接上并发，从而提升网页加载的效率。

图15-QUIC解决TCP队头阻塞问题

由图15来看，假设有两个请求同时发送，红色的是请求1，蓝色的是请求2，这两个请求在两条不同的流中进行传输。假设在传输过程中，请求1的某个数据包丢了，如果是TCP，即使请求2的所有数据包都收到了，但是也只能阻塞在内核缓冲区中，无法交给应用层。但是QUIC就不一样了，请求1的数据包丢了只会阻塞请求1，请求2不会受到阻塞。

有些人不禁发问，不是说HTTP2也有流的概念吗，为什么只有QUIC才能解决呢，这个根本原因就在于，HTTP2的传输层用的TCP，TCP的实现是在内核态的，而流是实现在用户态度，TCP是看不到“流”的，所以在TCP中，它不知道这个数据包是请求1还是请求2的，只会根据seq number来判断包的先后顺序。

2.4 更优的拥塞控制算法

拥塞控制算法中最重要的一个参数是 RTT，RTT的准确性决定了拥塞控制算法的准确性；然而，TCP的RTT测量往往不准确，QUIC的RTT测量是准确的。

图16-TCP计算RTT

如图16所示：由于网络中经常出现丢包，需要重传，在TCP协议中，初始包和重传包的序号是一样的，拥塞控制算法进行计算RTT的时候，无法区别是初始包还是重传包，这将导致RTT的计算值要么偏大，要么偏小。

图17-QUIC计算RTT

如图17所示：QUIC通过Packet Number来标识包的序号，而且规定Packet Number只能单调递增，这也就解决了初始包和重传包的二义性。从而保证RTT的值是准确的。

另外，不同于TCP，QUIC的拥塞控制算法是可插拔的，由于其实现在用户态，服务可以根据不同的业务，甚至不同的连接灵活选择使用不同的拥塞控制算法。（Reno、New Reno、Cubic、BBR等算法都有自己适合的场景）

2.5 QUIC的两级流量控制

很多人搞不清楚流量控制与拥塞控制的区别。二者有本质上的区别。

流量控制要解决的问题是：接收方控制发送方的数据发送的速度，就是我的接收能力就那么大点，你别发太快了，你发太快了我承受不住，会给你丢掉 你还得重新发。
拥塞控制要解决的问题是：数据在网络的传输过程中，是否网络有拥塞，是否有丢包，是否有乱序等问题。如果中间传输的时候网络特别卡，数据包丢在中间了，发送方就需要重传，那么怎么判断是否拥塞了，重传要怎么重传法，按照什么算法进行发送数据才能尽可能避免数据包在中间路径丢掉，这是拥塞控制的核心。

所以，流量控制解决的是接收方的接收能力问题，一般采用滑动窗口算法；拥塞控制要解决的是中间传输的时候网络是否拥堵的问题，一般采用慢启动、拥塞避免、拥塞恢复、快速重传等算法。



图18-QUIC流量控制

QUIC是双级流控，不仅有连接这一个级别的流控，还有流这个级别的流控。如下图所示，每个流都有自己的可用窗口，可用窗口的大小取决于最大窗口数减去发送出去的最大偏移数，跟中间已经发送出去的数据包，是否按顺序收到了对端的ACK 无关。

3.QUIC协议如何优化

QUIC协议定义了很多优秀的功能，但是在实现的过程中，我们会遇到很多问题导致无法达到预期的性能，比如0-RTT率很低，连接迁移失败率很高等等。

3.1 QUIC的0-RTT成功率不高

导致0-RTT成功率不高的原因一般有如下几个：

1.服务端一般都是集群，对于客户端来说，处理请求的服务端是不固定的，新的请求到来时，如果当前client没有请求过该服务器，则服务器上没有相关会话信息，会把该请求当做一个新的连接来处理，重新走1-RTT。

针对此种情况，我们可以考虑集群中所有的服务器使用相同的ticket文件。

2.客户端IP不是固定的，在发生连接迁移时，服务端下发的token融合了客户端的IP，这个IP变化了的话，携带token服务端校验不过，0-RTT会失败。

针对这个问题，我们可以考虑采用如图19所示的方法，使用设备信息或者APP信息来生成token，唯一标识一个客户端。

图19- 使用设备信息提高0-RTT的成功率

3.Session Ticket过期时间默认是2天，超过2天后就会导致0-RTT失败，然后降级走1-RTT。可以考虑增长过期时间。

3.2 实现连接迁移并不容易

连接迁移的实现，不可避开的两个问题：一个是四层负载均衡器对连接迁移的影响，一个是七层负载均衡器对连接迁移的影响。

四层负载均衡器的影响：LVS、DPVS等四层负载均衡工具基于四元组进行转发，当连接迁移发生时，四元组会发生变化，该组件就会把同一个请求的数据包发送到不同的后端服务器上，导致连接迁移失败；

七层负载均衡器的影响（QUIC服务器多核的影响）：由于多核的影响，一般服务器会有多个QUIC服务端进程，每个进程负载处理不同的连接。内核收到数据包后，会根据二元组（源IP、源port）选择已经存在的连接，并把数据包交给对应的socket。在连接迁移发生时，源地址发生改变，可能会让接下来的数据包去到不同的进程，影响socket数据的接收。

如何解决以上两个问题？DPVS要想支持QUIC的连接迁移，就不能再以四元组进行转发，需要以连接ID进行转发，需要建立 连接ID与对应的后端服务器的对应关系；

QUIC服务器也是一样的，内核就不能用四元组来进行查找socket，四元组查找不到时，就必须使用连接ID进行查找socket。但是内核代码又不能去修改（不可能去更新所有服务器的内核版本），那么我们可以使用eBPF的方法进行解决。如下图20所示：

图20-多核QUIC服务器解决连接迁移问题

3.3 UDP被限速或禁闭

业内统计数据全球有7%地区的运营商对UDP有限速或者禁闭，除了运营商还有很多企业、公共场合也会限制UDP流量甚至禁用UDP。这对使用UDP来承载QUIC协议的场景会带来致命的伤害。对此，我们可以采用多路竞速的方式使用TCP和QUIC同时建连。除了在建连进行竞速以外，还可以对网络QUIC和TCP的传输延时进行实时监控和对比，如果有链路对UDP进行了限速，可以动态从QUIC切换到TCP。

图21-QUIC和TCP协议竞速

3.4 QUIC对CPU消耗大

相对于TCP，为什么QUIC更消耗资源？

1.QUIC在用户态实现，需要更多的内核空间与用户空间的数据拷贝和上下文切换；

2.QUIC的ACK报文也是加密的，TCP是明文的。

3.内核知道TCP连接的状态，不用为每一个数据包去做诸如查找目的路由、防火墙规则等操作，只需要在tcp连接建立的时候做一次即可，然而QUIC不行；

总的来说，QUIC服务端消耗CPU的地方主要有三个：密码算法的开销；udp收发包的开销；协议栈的开销；

针对这些，我们可以适当采取优化措施来：

1.使用Intel硬件加速卡卸载TLS握手

2.开启GSO功能。

3.数据在传输过程中，可以将一轮中所有的ACK解析后再同时进行处理，避免处理大量的ACK。

4.适当将QUIC的包长限制调高（比如从默认的1200调到1400个字节）

5.减少协议栈的内存拷贝

4.QUIC的性能

从公开的数据来看，国内各个厂（腾讯、阿里、字节、华为、OPPO、网易等等）使用了QUIC协议后，都有很大的提升，比如网易上了QUIC后，响应速度提升45%，请求错误率降低50%；比如字节火山引擎使用QUIC后，建连耗时降低20%~30%；比如腾讯使用QUIC后，在腾讯会议、直播、游戏等场景耗时也降低30%；

总结

QUIC协议的出现，为HTTP/3奠定了基础。这是近些年在web协议上最大的变革，也是最优秀的一次实践。面对新的协议，我们总是有着各种各样的担忧，诚然，QUIC协议在稳定性上在成熟度上，的确还不如TCP协议，但是经过近几年的发展，成熟度已经相当不错了，Nginx近期也发布了1.25.0版本，支持了QUIC协议。所以面对这样优秀的协议，我们希望更多的公司，更多的业务参与进来使用QUIC，推动QUIC更好的发展，推动用户上网速度更快！
