1. gpu command分析
1.1 gpu command概述
SM8650平台上，GLES发送给KMD（GPU驱动）的GPU命令有两种类型：同步命令和绘制命令。
绘制命令，一般都是一个个的drawcall组成的，是真正GPU程序指令，KMD会给GPU硬件进行处理。
同步命令，在KMD就能处理，无需GPU硬件参与。该指令主要是往KMD的任务队列塞同步点，用来阻塞绘制指令的处理。比如dequeueBuffer带的release fence，会被打包成一个同步命令，发送到KMD，KMD将其放到任务队列，UMD后续提给KMD的命令，就会排在该同步命令后面，就会被阻塞无法被处理，直到该同步命令的同步点被signal，同步命令从任务队列清除，排在该同步命令后面的命令才能继续被处理。
GLES给KMD发送命令时，会创建一个struct kgsl_gpu_command实例，然后把命令打包好，保存到该实例里，然后通过IOCTL_KGSL_GPU_COMMAND发送给KMD处理。
KMD把GPU命令抽象成struct kgsl_drawobj数据结构的子类。比如绘制命令抽象成struct kgsl_drawobj_cmd，同步命令抽象成struct kgsl_drawobj_sync，它们都继承于struct kgsl_drawobj。

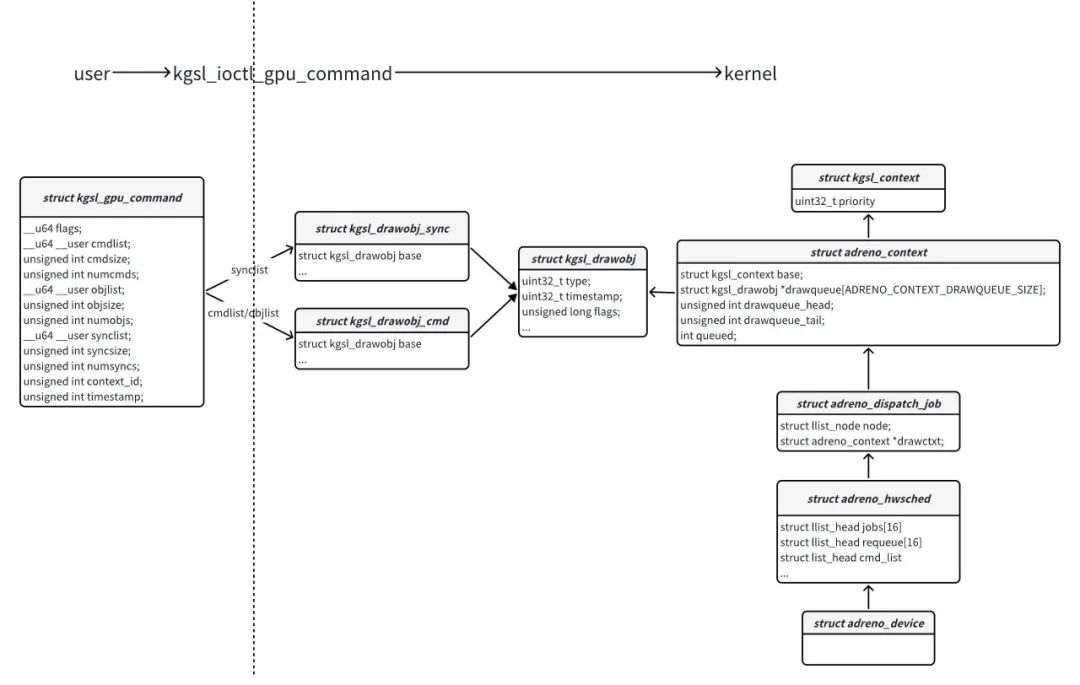

故IOCTL_KGSL_GPU_COMMAND的实现函数kgsl_ioctl_gpu_command函数接收GLES发送的消息后，会把struct kgsl_gpu_command实例内保存的GPU命令转成struct kgsl_drawobj实例（这里的转成是指创建struct kgsl_drawobj实例，解析把struct kgsl_gpu_command内容并填充到struct kgsl_drawobj实例，而不是简单的类型强转）。绘制命令转成struct kgsl_drawobj_cmd实例， 同步命令转成struct kgsl_drawobj_sync类型的实例，然后再把这些drawobj实例，保存到context的drawqueue里面。如图：

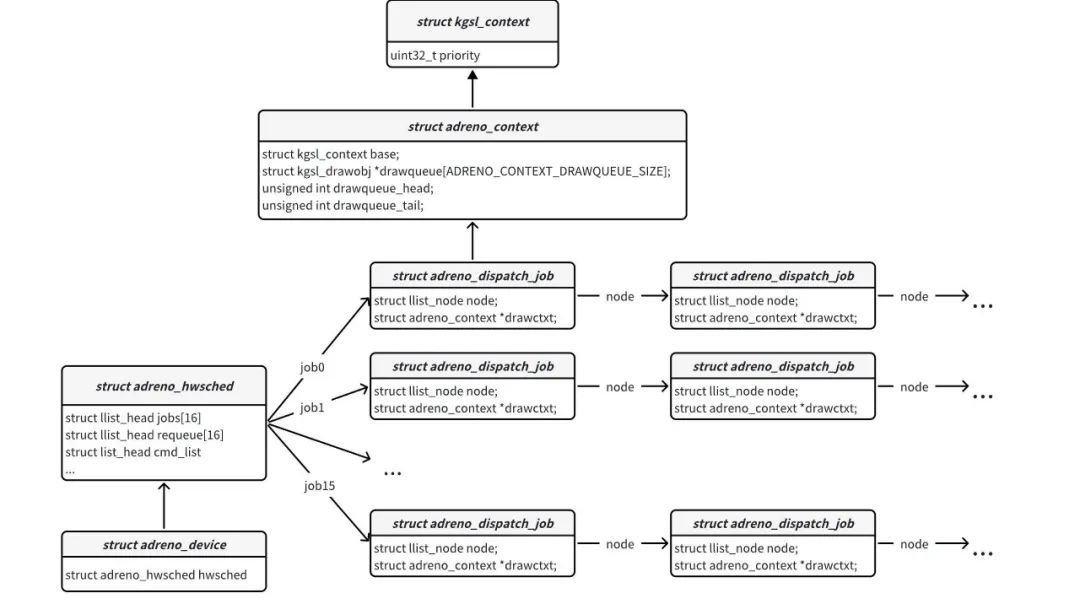

KMD初始化时，会为每个GPU设备创建一个struct adreno_device实例，每个struct adreno_device实例会有一个struct adreno_hwsched实例，每个struct adreno_hwsched实例会有16条struct adreno_dispatch_job类型的链表，每个struct adreno_dispatch_job会关联一个context，如图：
kgsl_ioctl_gpu_command函数将struct kgsl_gpu_command实例保存的GPU命令转成struct kgsl_drawobj实例，并保存到context的drawqueue里面；同时还会创建一个struct adreno_dispatch_job实例，然后根据context的priority，将创建的struct adreno_dispatch_job实例加入到struct adreno_hwsched实例对应链表的尾部（如priority为0，则加入第0条链表尾部）。
KMD初始化时，会创建一个名为kgsl_hwsched内核线程。该线程专门负责处理struct adreno_dispatch_job实例关联的context的drawqueue里面的drawobj。
kgsl_ioctl_gpu_command函数末尾，或者GPU HW处理完任务后，或者同步命令的同步点signal后，都会唤醒kgsl_hwsched线程，kgsl_hwsched线程依次遍历struct adreno_hwsched实例的16条链接，取出struct adreno_dispatch_job实例关联的context的drawqueue里面的drawobj进行处理。如果是同步命令drawobj，就直接从drawqueue里面移除。如果是绘制命令drawobj就发送GPU HW处理。
KMD初始化时，还会创建一个名为kgsl-events的内核线程。该线程专门负责GPU同步点signal，如acquire fence signal，EGLSync/GLSync的signal。

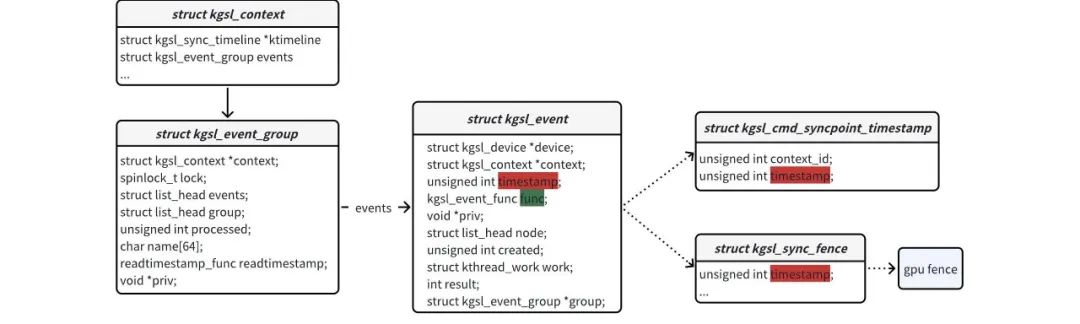

每个context都间接拥有一个struct kgsl_event类型的链表。该链表是用来保存GPU同步点的，如acquire fence，EGLSync/GLSync等。struct kgsl_event实例有两个很关键成员变量：timestamp和func。timestamp用来判断一个该event是否signal，func是事件处理函数。
GPU HW硬件有个retire timestamp寄存器，专门用来记录GPU HW完成任务时的时间，GPU HW每完成一次计算任务就会更新这个retire timestamp寄存器。
每次GPU HW处理完任务后，KMD就会遍历比较context的events链表的event的timestamp和retire timestamp寄存器的时间戳，如果timestamp小于hw的retire timestamp时，KMD就会在kgsl_events线程执行event的func函数，func函数就会signal同步点。
1.2 同步命令处理分析
1.2.1 同步命令类型
KMD根据同步点的实现差异，将同步命令分为三种类型：
（1）fence syncpoint command：主要是fence类型的同步点，如release fence。对应的数据结构struct kgsl_cmd_syncpoint_fence
（2）timestamp syncpoint command：未知（没能通过gles api分析出什么情况下会下发该种同步点命令，应该是在不支持android fence机制的系统使用的）。对应的数据结构struct kgsl_cmd_syncpoint_timestamp
（3）timeline syncpoint command：未知（没能通过gles api分析出什么情况下会下发该种同步点命令）。对应的数据结构struct kgsl_cmd_syncpoint_timeline

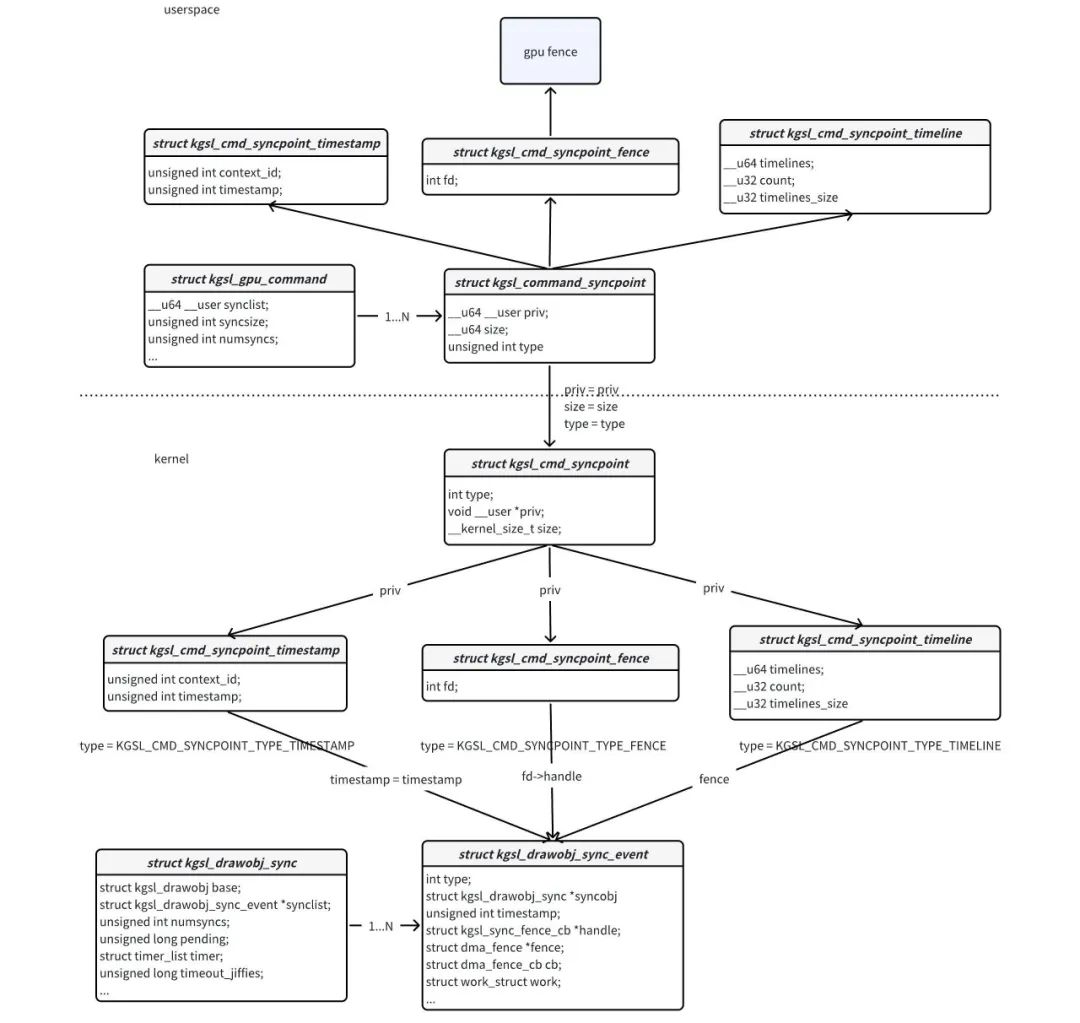

但是这三种同步点最终都会换转成struct kgls_drawobj_sync_event实例，然后保存到struc kgsl_drawobj_sync实例的synclist变量内。看下图：
1.2.2 fence syncpoint command处理分析
根据第一章节的概述，我们可以把GPU命令处理一般分为二个步骤：
（1）预处理，该步骤主要解析用户空间传进来的GPU命令，然后转化成对应的drawobj实例并保存到context的drawqueque里面，同时创建一个struct adreno_dispatch_job实例加入到struct adreno_hwsched实例的链表内。
（2）ready后，kgsl_hwsched内核线程取出drawobj处理。
故对于fence syncpoint command处理分析。我们也分成这两个步骤：

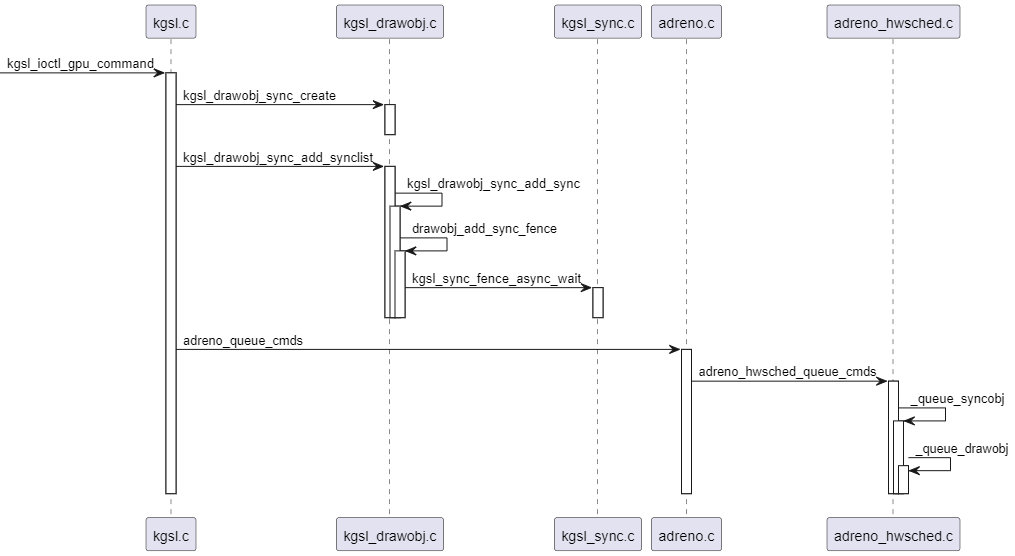

（1）首先分析同步命令如何转成struc kgsl_drawobj_sync实例。上面小节的UML图已经很直观的展示这一个转化过程。这里我们再补一张这一流程的时序图：

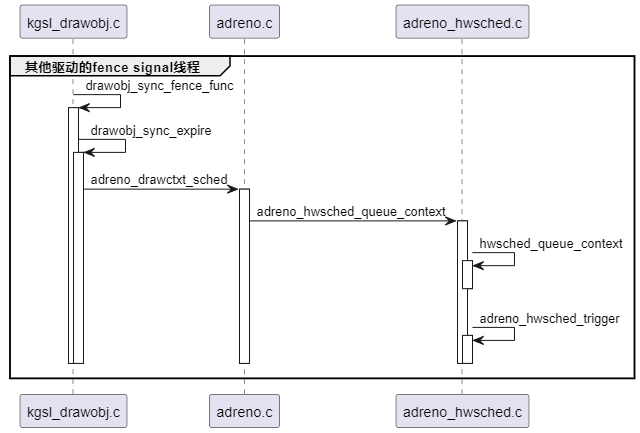

（2）当fence signal后，触发drawobj_sync_expire执行，drawobj_sync_expire函数会再次创建一个struct adreno_dispatch_job实例，并根据context的priority，将创建的struct adreno_dispatch_job实例加入到struct adreno_hwsched实例对应链表的尾部（个人认为这个步骤是多余的，因为上面已经做了这个动作），然后唤醒kgsl_hwsched线程进行处理。时序如下：
kgsl_hwsched线程取出drawobj处理，对于fence sync drawobj而言，kgsl_hwsched线程不做任何特殊处理，仅仅移出drawqueue，避免阻塞后面的drawobj：
下图是一次处理过程中的ftrace打印：
1.2.3 timestamp syncpoint command处理分析
timestamp syncpoint的处理流程和fence syncpoint处理流程类似，同样分为两个步骤。区别一个使用的是kgsl events框架，一个使用的dma fence框架。

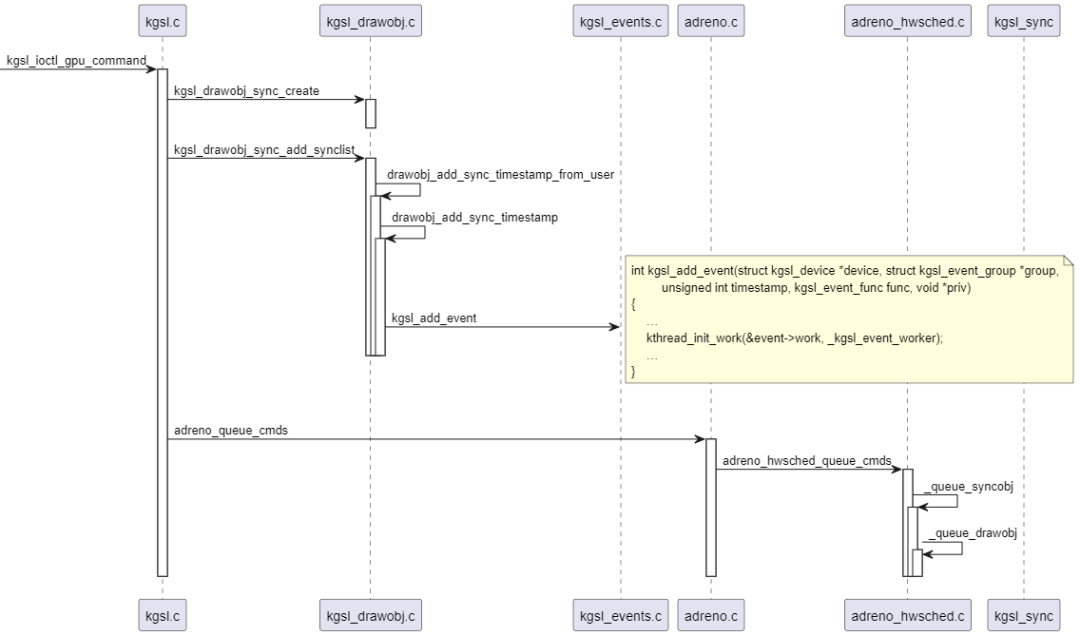

（1）首先解析用户空间传进来的同步命令，转成struct kgsl_drawobj_sync实例，然后把实例保存到context的drawqueque里面，同时也会创建一个struc kgsl_event实例，并保存到context的events链表里。时序图如下：

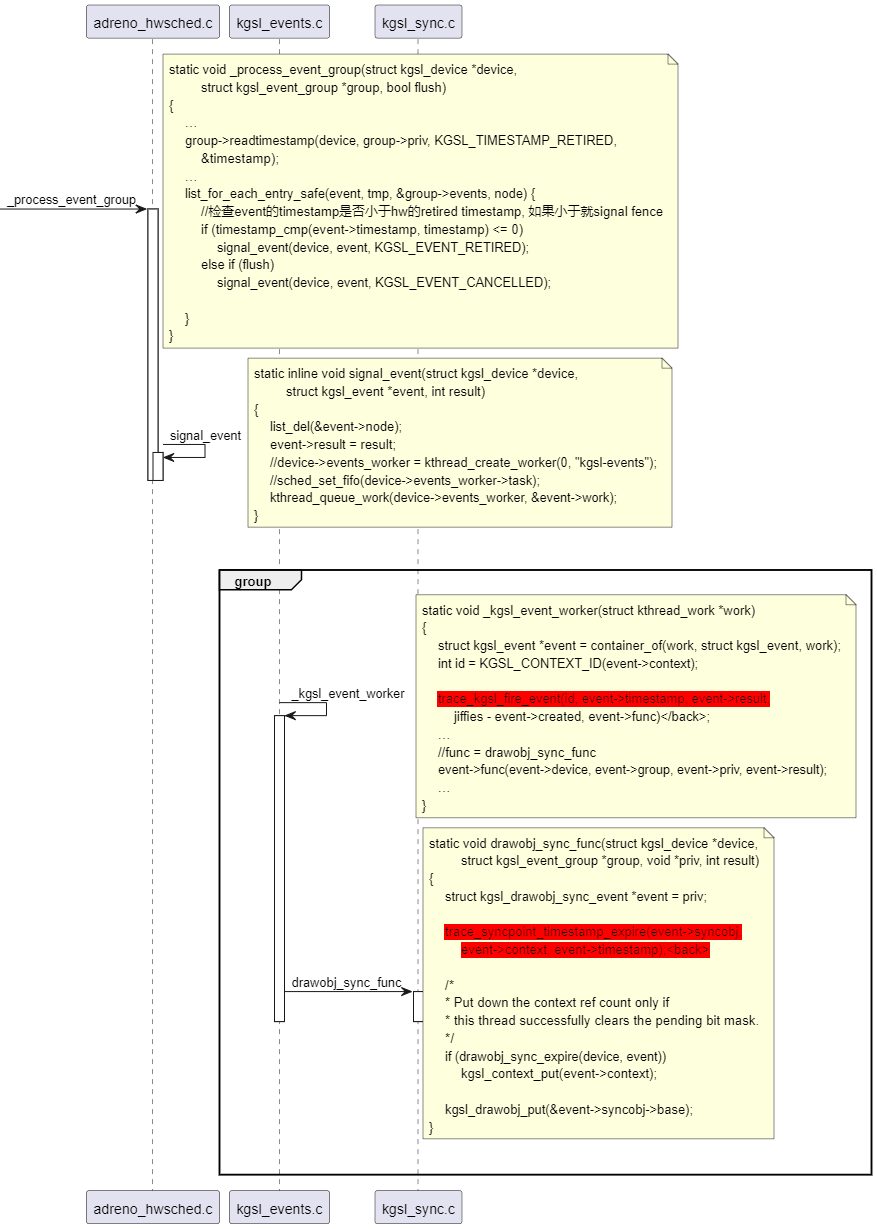

（2）当event的timestamp小于hw的retire timestamp时，唤醒ksgl_events线程执行event的事件处理函数
_kgsl_event_worker。_kgsl_event_worker执行drawobj_sync_func，drawobj_sync_func执行drawobj_sync_expire:
drawobj_sync_expire函数唤醒kgsl_hwsched线程进行处理。流程和fence syncpoint command处理流程一样，这里就不赘述了。
1.3 绘制命令处理分析
和上面一样，绘制命令处理，我们同样分为两个步骤进行分析。
（1）解析用户空间传进来的绘制命令，然后转化成struct kgsl_drawobj_cmd实例并保存到context的drawqueque里面，同时创建一个struct adreno_dispatch_job实例加入到struct adreno_hwsched实例的链表内。

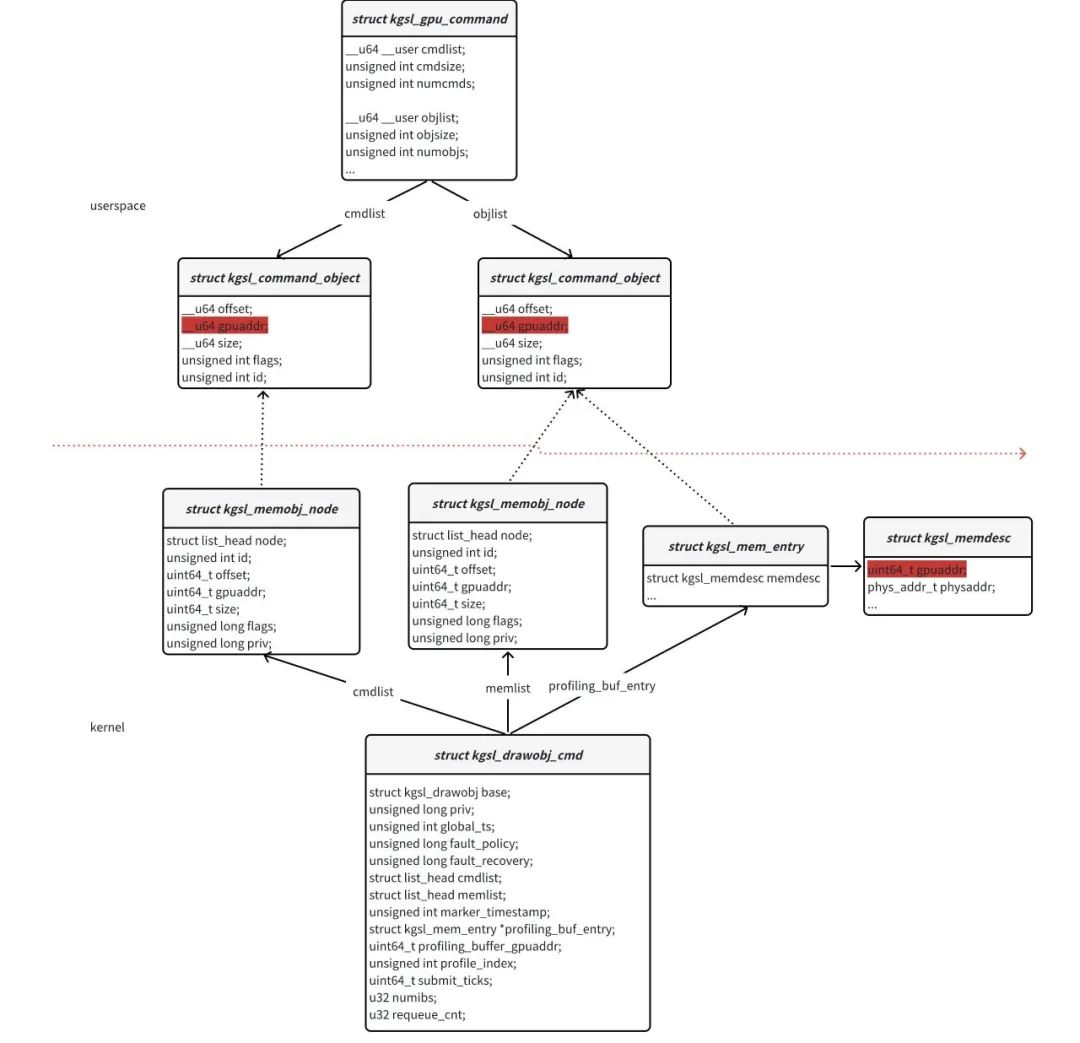

同样，在讲解struct kgsl_drawobj_cmd生成过程前，先梳理出其相关的数据结构关系：
struct kgsl_drawobj_cmd里面保存了两种类型的数据：
（i）一个是指令数据，保存在cmlist变量里。由struct kgsl_gpu_command的cmdlist解析获得。
（ii）一个是对象数据，是输入给指令处理的，保存在memlist变量里和profiling_buf_entry变量里。由struct kgsl_gpu_command的objlist解析获得。SM8650基本上都是profiling_buf_entry。
生成struct kgsl_drawobj_cmd实例的时序图如下：

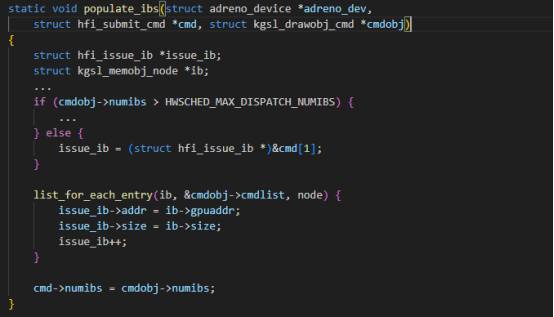

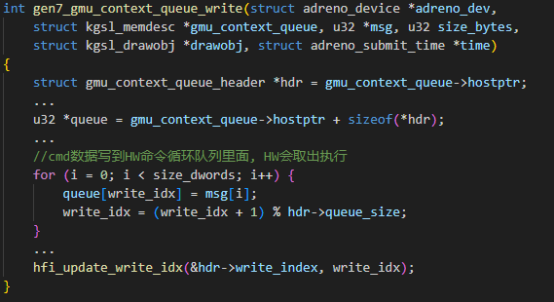

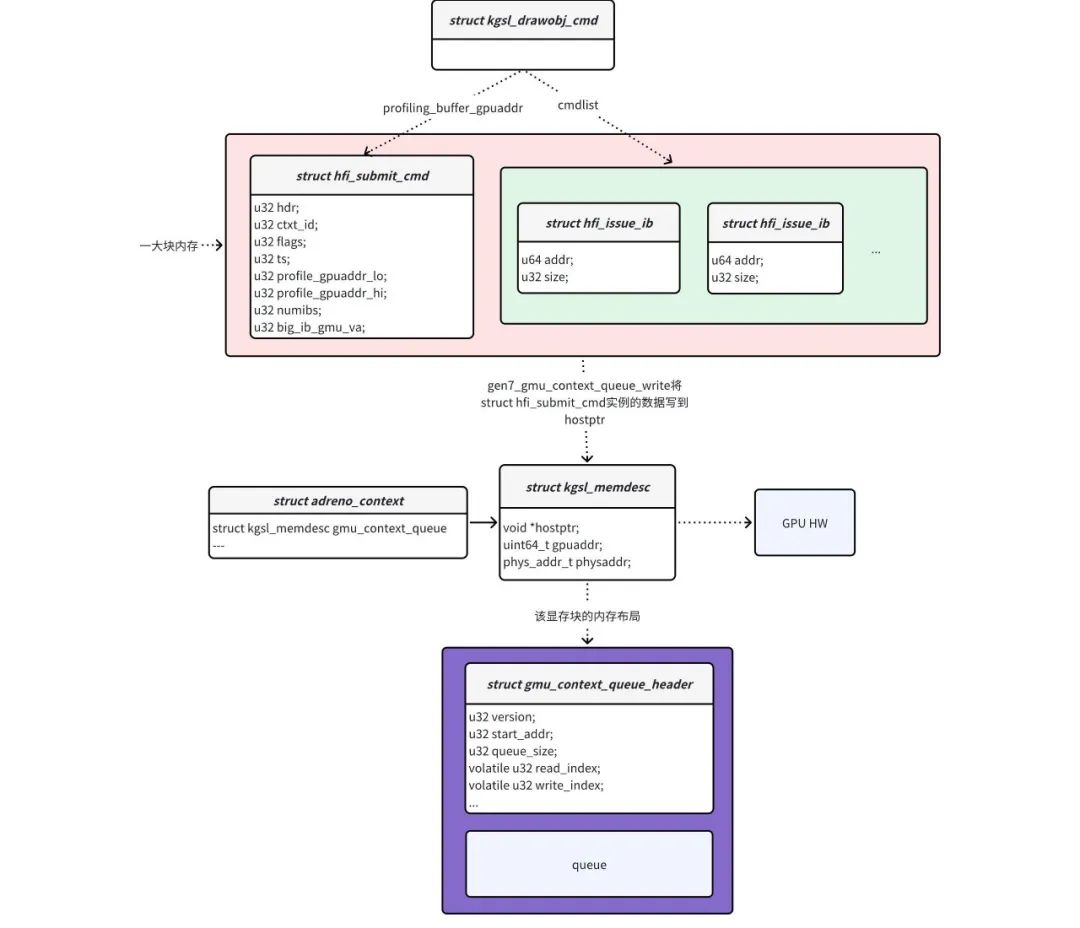

（2）struct kgsl_drawobj_cmd实例处理的关键从gen7_hwsched_submit_drawobj函数开始。gen7_hwsched_submit_drawobj函数先把struct kgsl_drawobj_cmd转成struct hfi_submit_cmd实例和struct hfi_submit_cmd实例，struct hfi_submit_cmd实例和struct hfi_submit_cmd实例都是在一块内存里面。然后在调用gen7_gmu_context_queue_write函数将该内存的数据写到显存里面，GPU FW就会取出送给GPU HW处理。

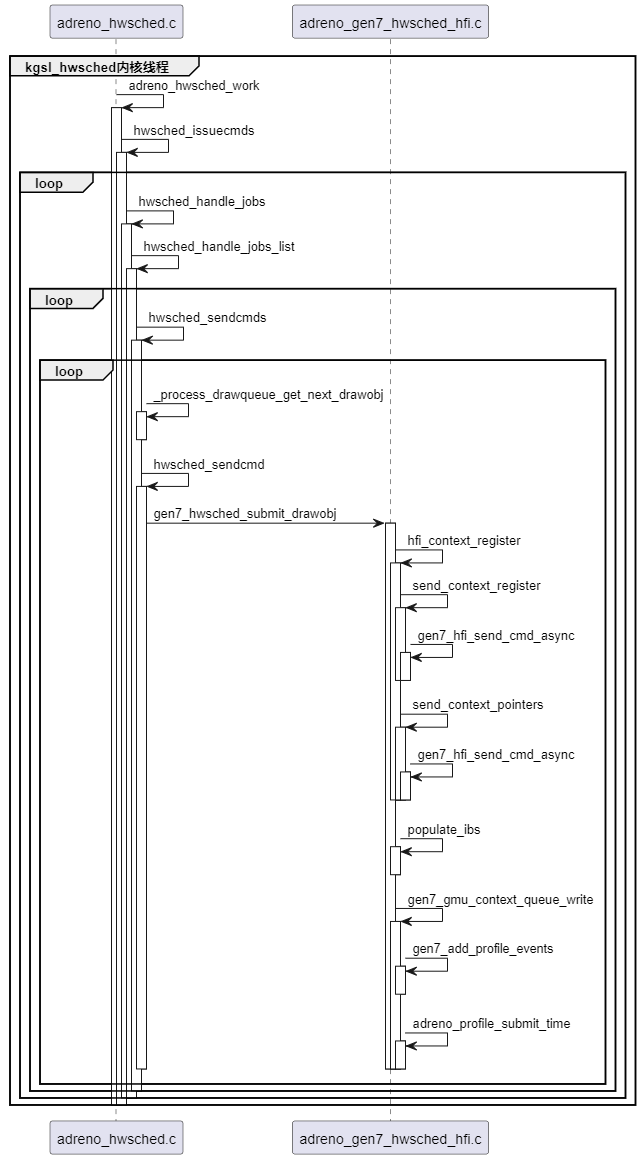

代码时序和详细如下图：
2. gpu fence分析
gpu fence，即gpu创建的fence，由gpu进行signal。queuebuffer代入的fence就是gpu fence，EGLSync/GLsync等也是一个gpu fence。
gpu fence在KMD的数据结构为struct kgsl_sync_fence，每个struct kgsl_sync_fence实例会间接关联一个struct kgsl_event实例。
每个context都有个struct kgsl_sync_timeline实例，struct kgsl_sync_timeline实例有一个struct kgsl_sync_fence链表。context创建的gpu fence都保存在这个链表内。

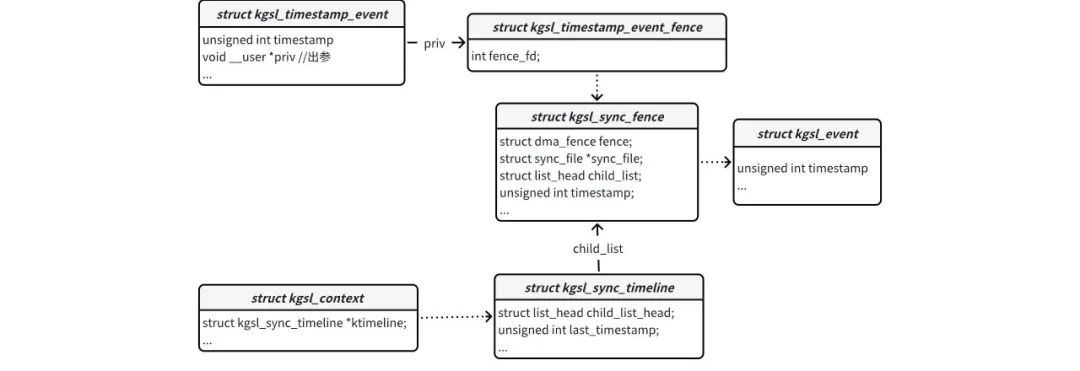

gpu fence都是通过IOCTL_KGSL_TIMESTAMP_EVENT命令通知KMD创建的，该命令的实现函数为kgsl_ioctl_timestamp_event。kgsl_ioctl_timestamp_event创建gpu fence时，会生成一个fence fd，然后把这个fd保存到参数priv变量里带到用户空间。如图：
创建gpu fence的时序图：
gpu fence借助kgsl events模块signal的，根据上面的分析，我们知道每个gpu fence会关联一个struct kgsl_event实例，该实例timestamp和gpu fence是同一个。该实例signal就是gpu fence signal。struct kgsl_event实例signal流程就不分析了，上面分析过。

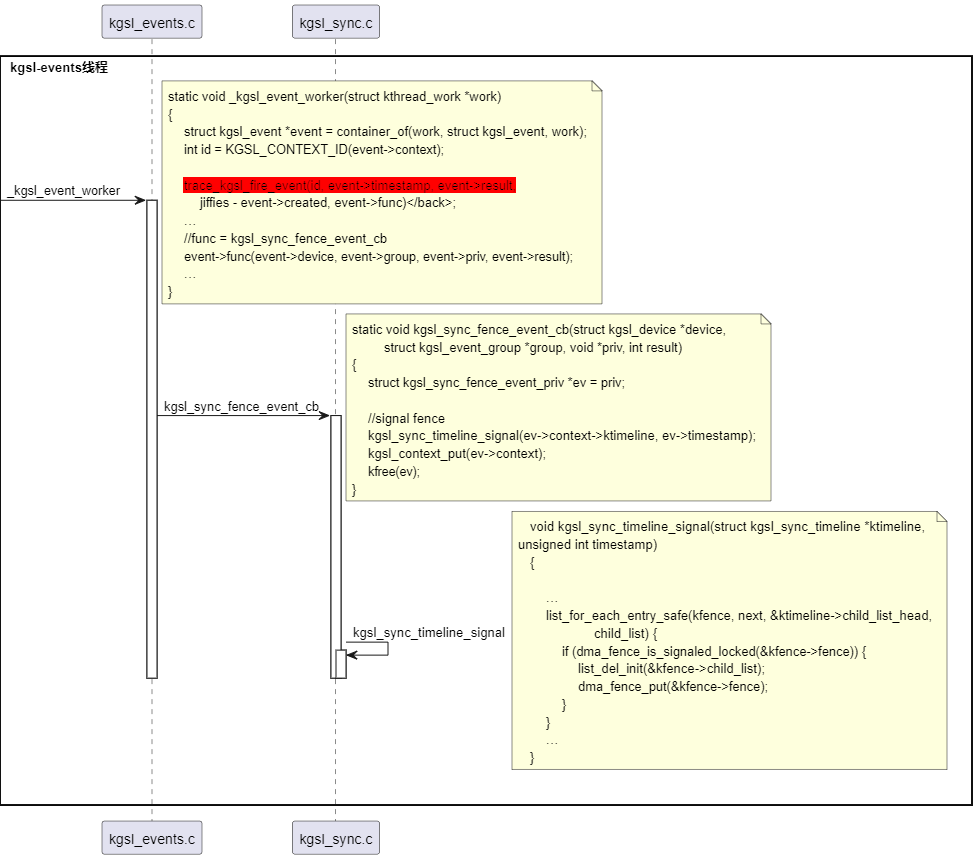

struct kgsl_event实例signal，kgsl-events线程被唤醒，执行_kgsl_event_worker函数
执行kgsl_sync_fence_event_cb函数，kgsl_sync_fence_event_cb执行kgsl_sync_timeline_signal函数，kgsl_sync_timeline_signal函数在执行dma fence的回调函数，完成signal操作。时序图如下：

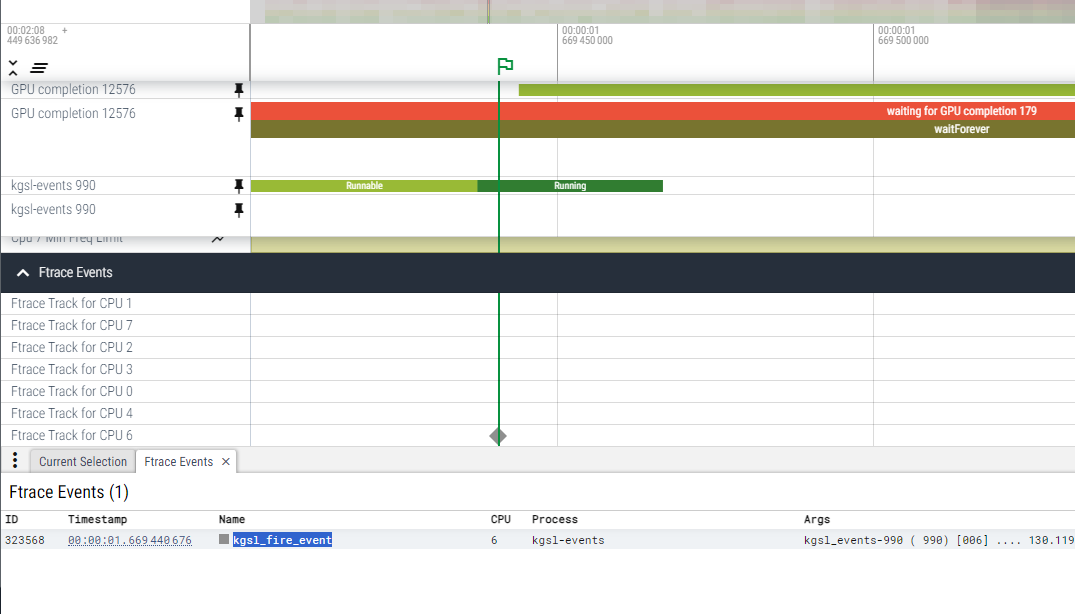

我们可以通过ftrace的kgsl_fire_event进行判断：
3. 一次完整渲染流程分析

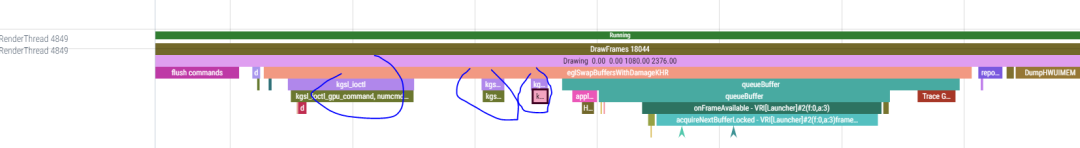

在kgsl_ioctl函数加trace，一次eglSwapBuffers，会发起三次ioctl：
第一次ioctl，fence syncpoint command
第二次ioctl，绘制命令
第三次ioctl，创建gpu fence

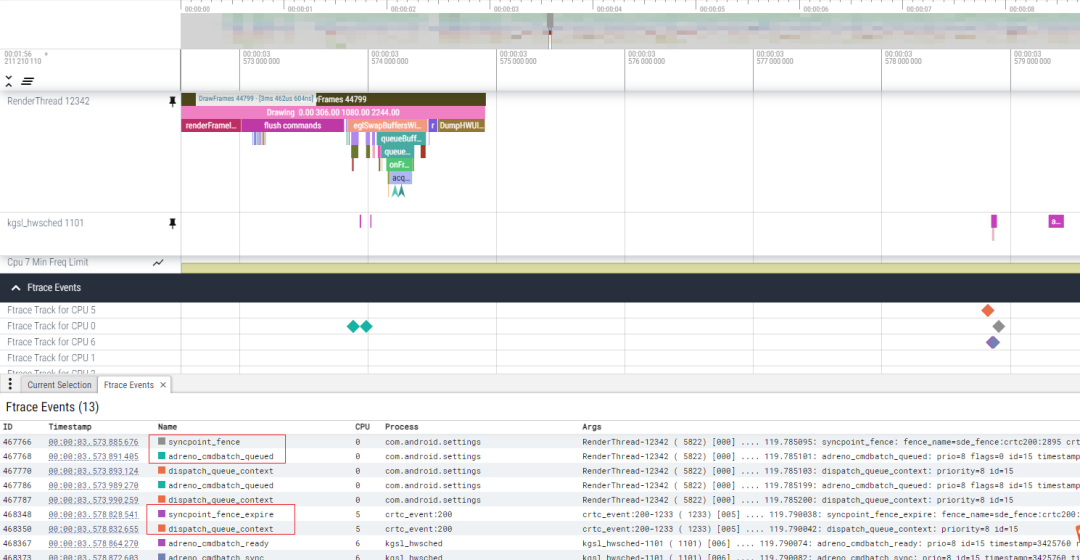

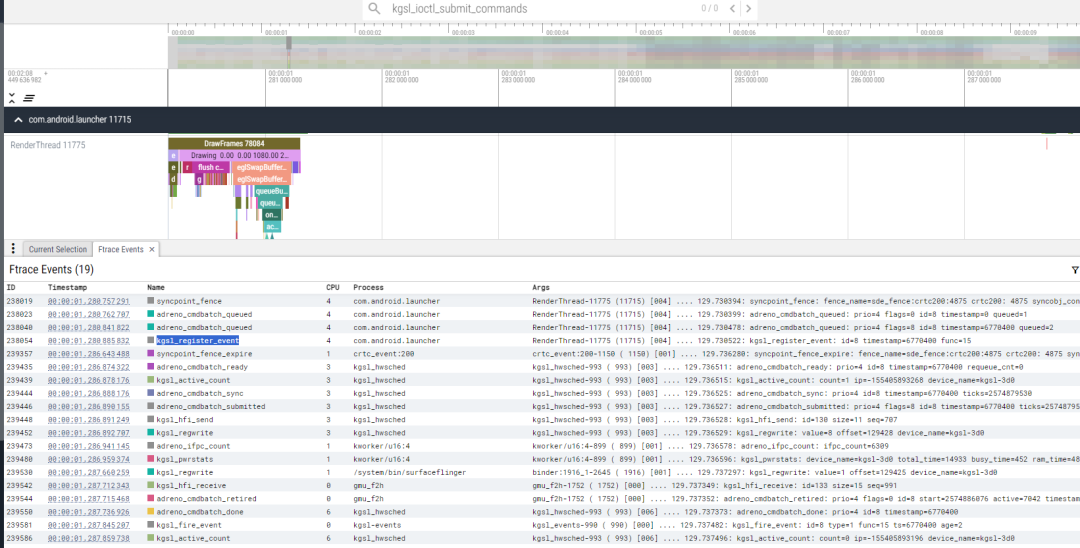

我们可以通过ftrace进行分析整个渲染流程：
syncpoint_fence：表示解析fence syncpoint command完成
第一个adreno_cmdbatch_queued：表示fence syncpoint command进入待处理队列
第二个adreno_cmdbatch_queued：表示绘制命令进入待处理队列
kgsl_register_event: 表示在创建gpu fence
syncpoint_fence_expire：表示release fence signal
adreno_cmdbatch_submitted：表示指令提交到了GPU HW
kgsl_fire_event：表示gpu fence signal
4. 总结
本文是基于SM8650, Android系统，GLES API进行分析的，并不能适用所有高通平台，系统，图形接口，有一定的局限性。如有疏漏，在所难免，还请读者朋友海涵。
以上所有的代码，都来自开源网站：
https://git.codelinaro.org/clo/la/platform/vendor/qcom/opensource/graphics-kernel/-/tree/gfx-kernel.lnx.14.0.r6-rel?ref_type=heads
