BLE(低功耗蓝牙)中ATT协议简介

BLE ATT(Attribute Protocol)



BLE属性协议，它是处于L2CAP协议层与GATT之间的一层属性操作协议。

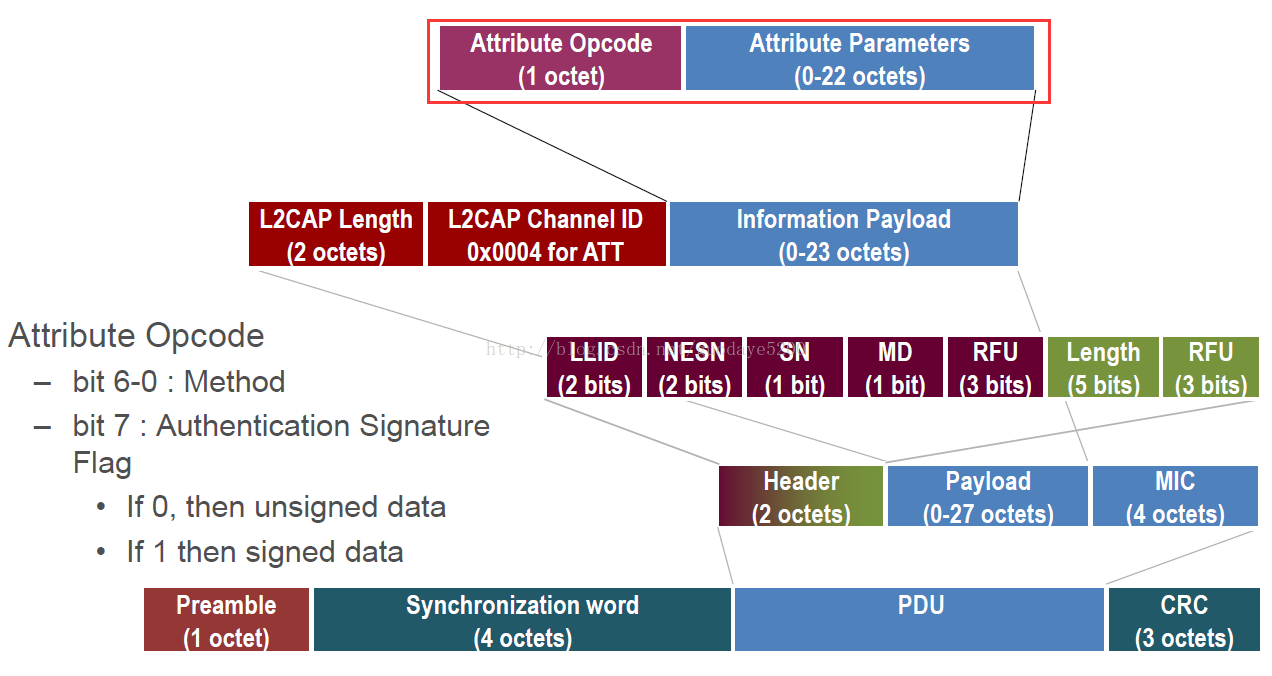

ATT协议在BLE协议框架



在了解ATT前有必要先了解GATT，GATT(Generic Attribute Profile)，通用属性协议，在GATT之上即是我们的应用程序，通过GATT统一属性格式和属性访问接口，对于APP开发来讲操作对象就变成了对一个个定义的属性进行读写。

BLE协议数据交换框架

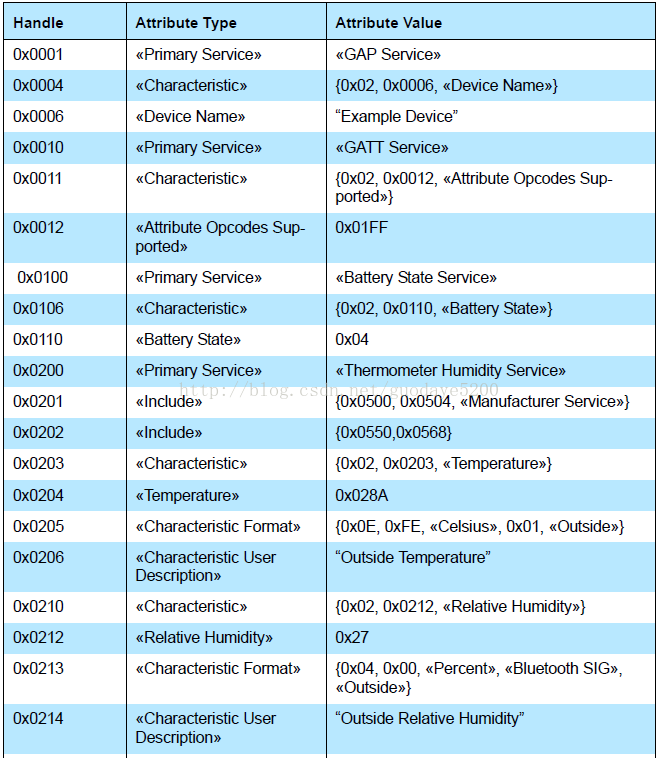

对于GATT本身，可以简单的理解为一种根据一定格式规范组织的数据表，例如：

我们可以看到他主要由3部分组成：Handle、Attribute Type、Attribute Value其中Handle是作为索引的依据类似数组的下标，Attribute Type是根据UUID而定义的128bit标识(实际传输可以只传递16bit)，Attribute Value即属性值



ATT是作为完成对上述数据表具体的操作，它的操作对象，就是每一条属性值

GATT是对上述表的整体维护，它的操作对象是整个属性表





ATT 协议

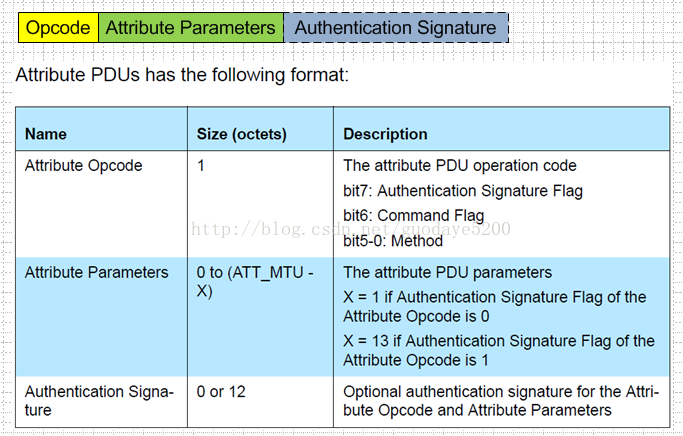

Attribute Opcode中 Bit5-0用于标识每一条ATTPDU类型，bit6用于标识该PDU是否为Command(当该标志设置为1，表示这是一个命令)，bit7用于标识是否含有Authentication Signature字段(仅仅在writecommand 中包含该字段)

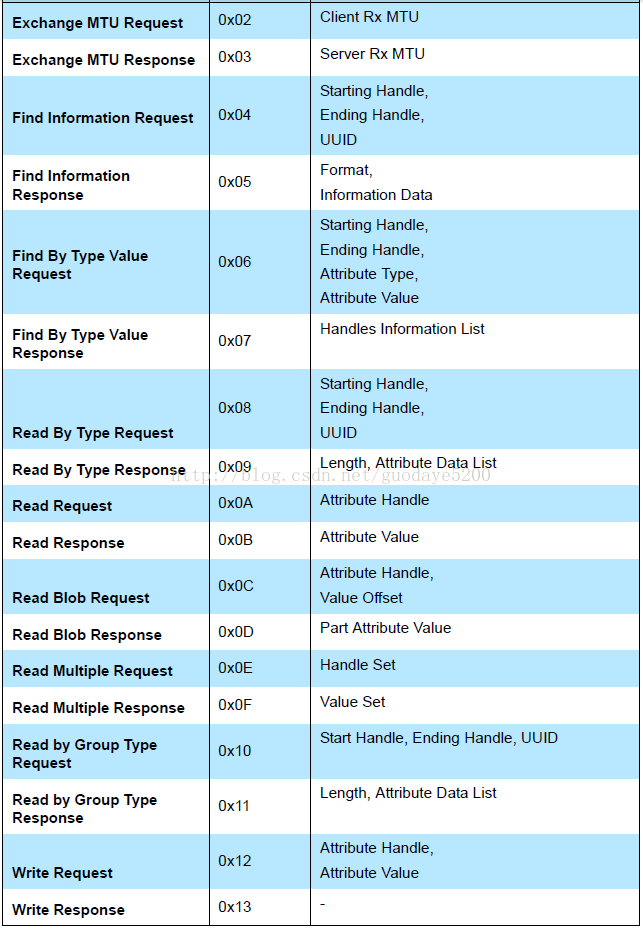

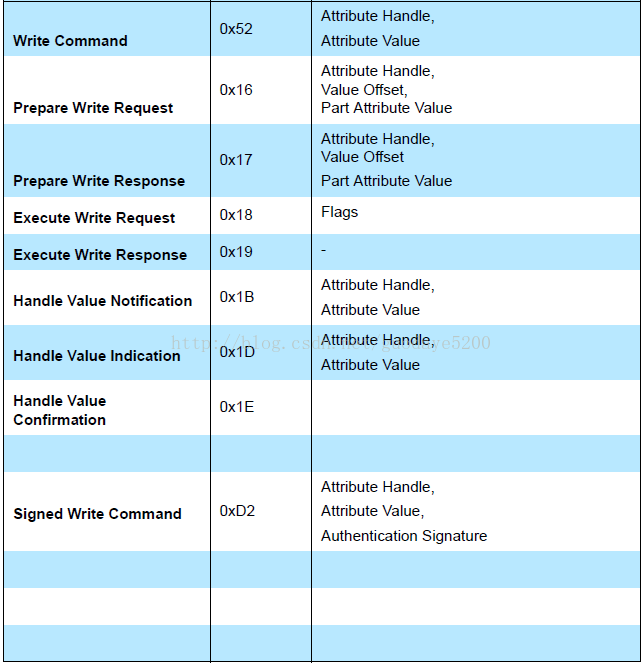

Attribute Opcode Summary





上述即是BLE中ATT层协议规范PDU，对于GATT所有数据交互，均通过上述ATT PDU作为载体实现
