在iOS 7中，苹果介绍了UIViewController中的topLayoutGuide和bottomLayoutGuide这两个属性，用来描述一个不被任何内容遮挡的屏幕区域，比如说顶部状态栏status bar、导航栏navigation bar、工具栏toolbar、菜单栏tab bar等。在IOS 11，苹果弃用了这些属性而启用safe area。苹果建议我们不要把任何交互放在safe area之外，从iOS 11开始，我们在开发iOS应用的时候，需要进行视图布局时，必须使用新的safe area API。
当我们做iPhone X适配或者去试着支持safe area时，会发现UIKit中的很多类里都有新的safe area（安全区）特性。本文的目的就是对他们进行概括和介绍。

示例

可以在Github中找到示例代码，阅读本文时可以同步运行。

UIView

在iOS 11，UIViewController中的UIView的topLayoutGuide和bottomLayoutGuide被替换成了新的安全区属性。

@available(iOS 11.0, *)
open var safeAreaInsets: UIEdgeInsets { get }

@available(iOS 11.0, *)
open var safeAreaLayoutGuide: UILayoutGuide { get }

safeAreaInsets属性意味着屏幕可以被任何方向遮挡，并不只是上下，当iPhone X出现时，我们就明白了为什么我们需要对左右两边也进行缩进。

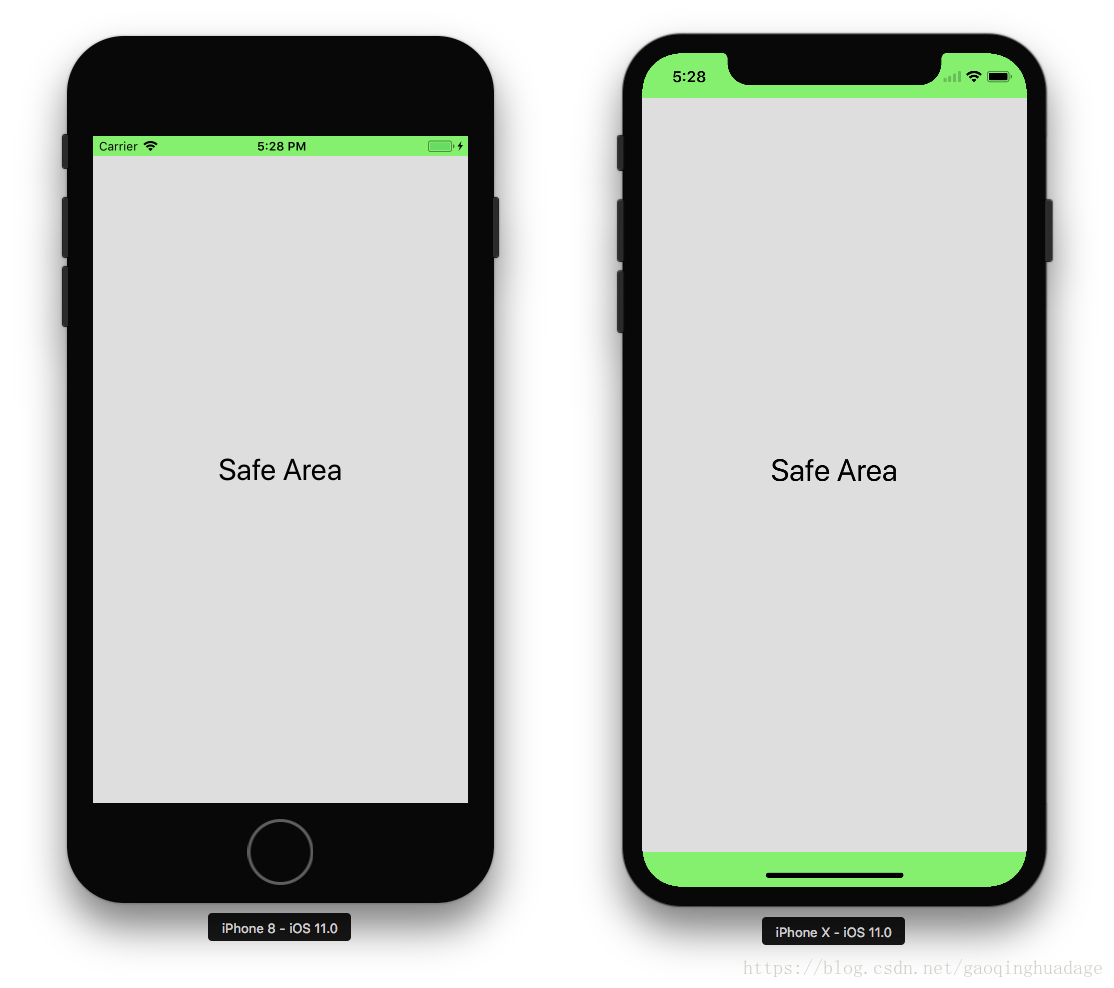

iPhone 8 vs iPhone X safe area (portrait orientation)

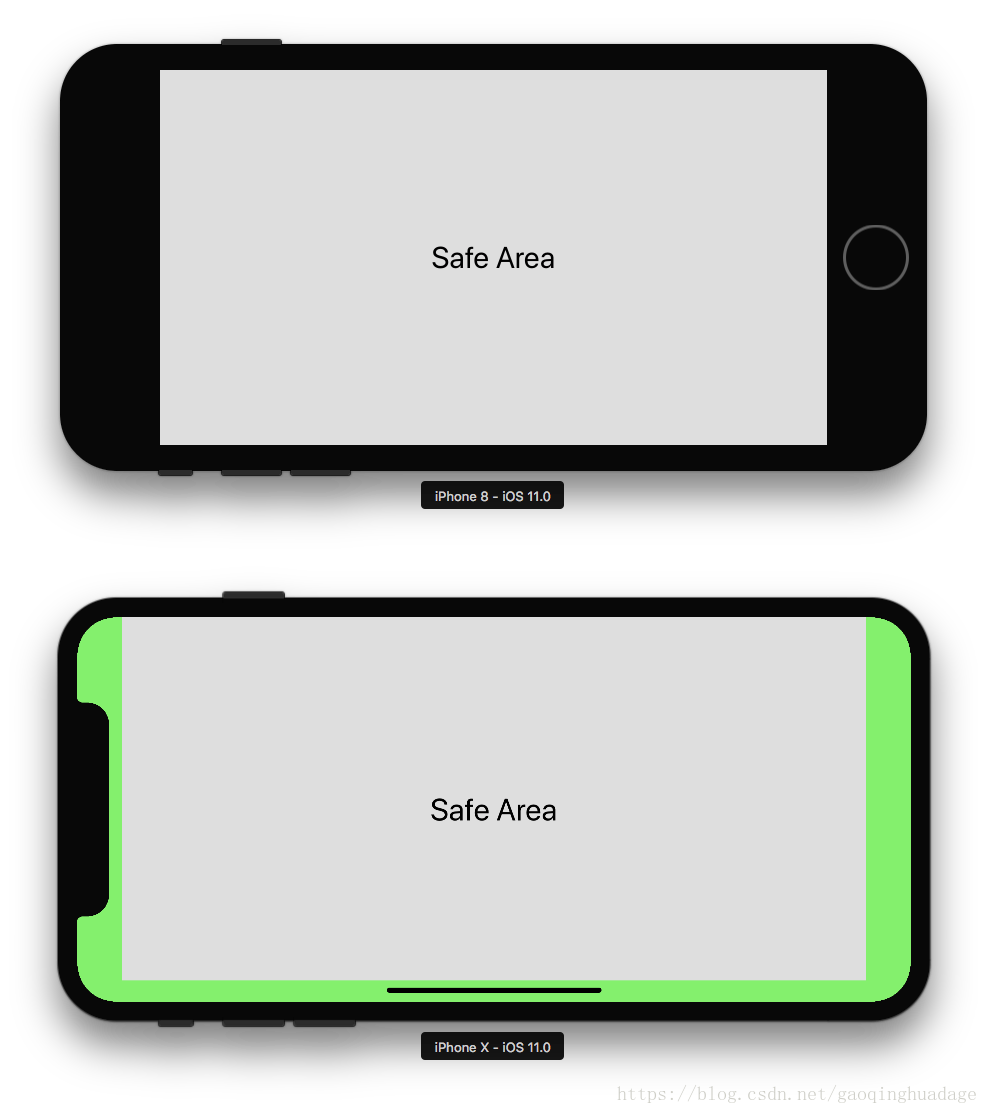

可以看到，iPhone X在纵向时有上、下的safe area缩进，而在横向时有左、右、下的缩进。

看一下示例中的情况，我们在一个控制器的view中添加了两个子视图，它们分别包含一个label和一段特定的高度，然后，让他们抵住了view的顶部和底部，也都贴到了view的边缘。

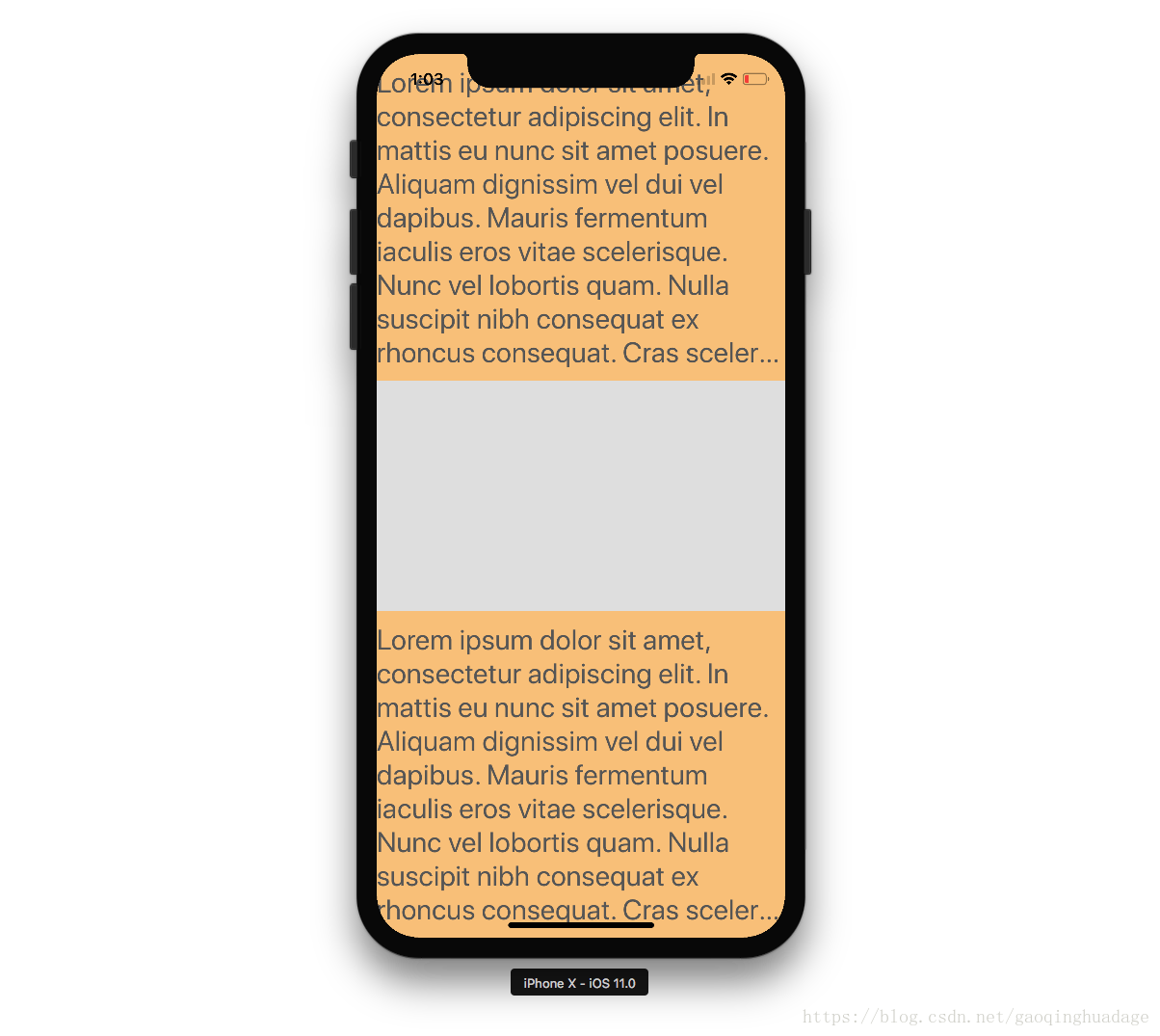

Subviews are attached to the view’s edges
我们看到子视图的内容和顶部的刘海、底部的home指示器重叠了。要正确布局子视图的位置，我们可以使用手动布局将它们附加到safe area。

topSubview.frame.origin.x = view.safeAreaInsets.left
topSubview.frame.origin.y = view.safeAreaInsets.top
topSubview.frame.size.width = view.bounds.width - view.safeAreaInsets.left - view.safeAreaInsets.right
topSubview.frame.size.height = 300

或者使用自动布局

bottomSubview.leftAnchor.constraint(equalTo: view.safeAreaLayoutGuide.leftAnchor).isActive = true
bottomSubview.rightAnchor.constraint(equalTo: view.safeAreaLayoutGuide.rightAnchor).isActive = true
bottomSubview.bottomAnchor.constraint(equalTo: view.safeAreaLayoutGuide.bottomAnchor).isActive = true
bottomSubview.heightAnchor.constraint(equalToConstant: 300).isActive = true

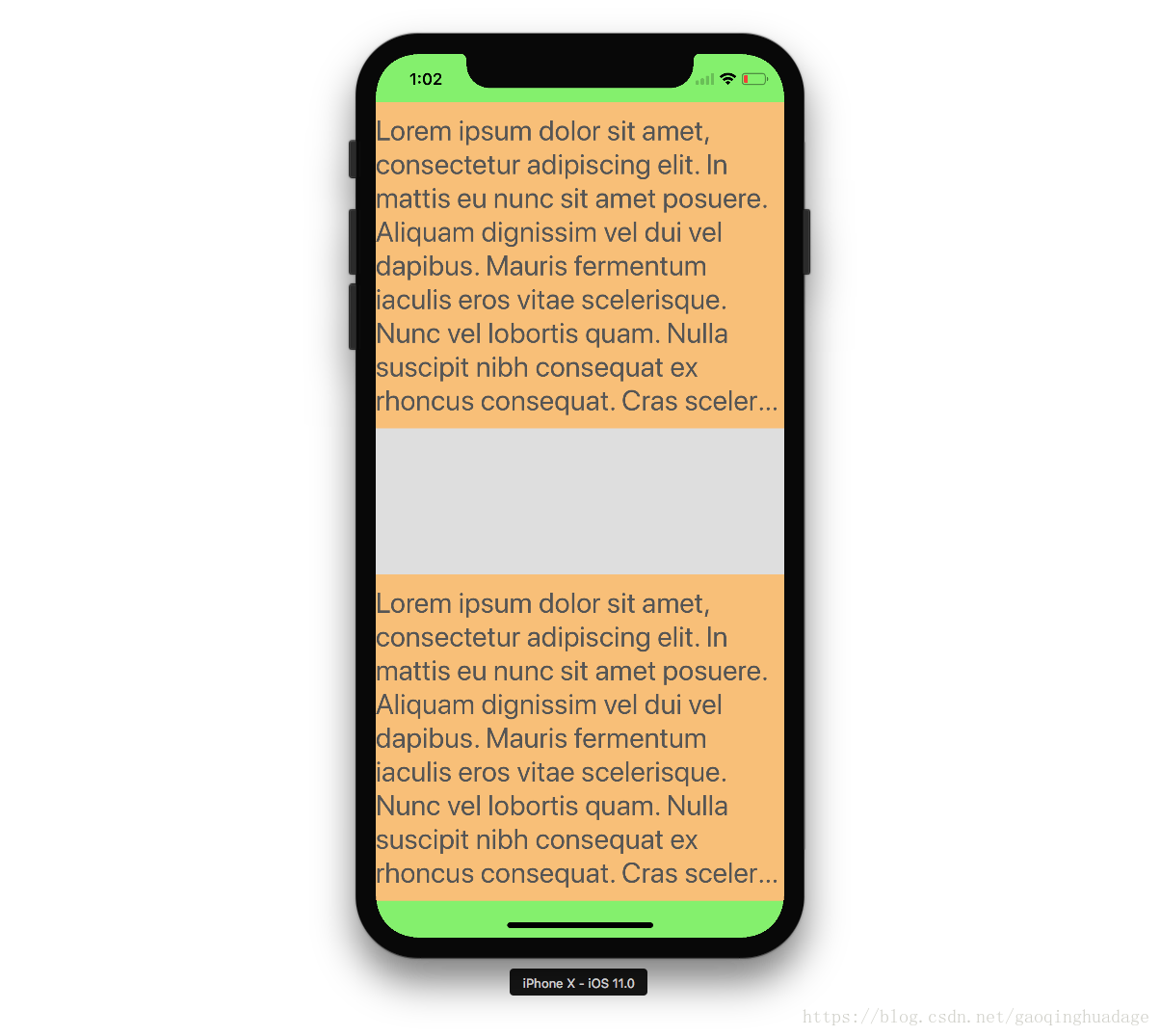

Subviews are attached to the superview safe area
看起来好点了。此外还可以在子视图的类里直接设置子视图上的孙视图的位置，将孙视图放在子视图的safe area里。

label.frame = safeAreaLayoutGuide.layoutFrame

或者使用自动布局

label.topAnchor.constraint(equalTo: safeAreaLayoutGuide.topAnchor).isActive = true
label.bottomAnchor.constraint(equalTo: safeAreaLayoutGuide.bottomAnchor).isActive = true
label.leftAnchor.constraint(equalTo: safeAreaLayoutGuide.leftAnchor).isActive = true
label.rightAnchor.constraint(equalTo: safeAreaLayoutGuide.rightAnchor).isActive = true

子视图填满了view，而label放在了它的父视图的安全区
这下就厉害了，我们不仅在控制器里可以将view放在安全区，还可以在任意一层子视图结构中，将view放在其父控件的安全区。这样一来，我们可以在保证文本不被刘海和home指示器遮挡的情况下，还能自定义安全区外部分的颜色或者图片背景。

UIViewController

在iOS 11，UIViewController有了一个新属性（额外的安全区缩进）：

@available(iOS 11.0, *)
open var additionalSafeAreaInsets: UIEdgeInsets

当ViewController包含其他嵌入的子ViewController时，将使用这个属性。比如说苹果会在UINavigationController和UITabBarController中当它们各自的bar为半透明时使用这个属性。

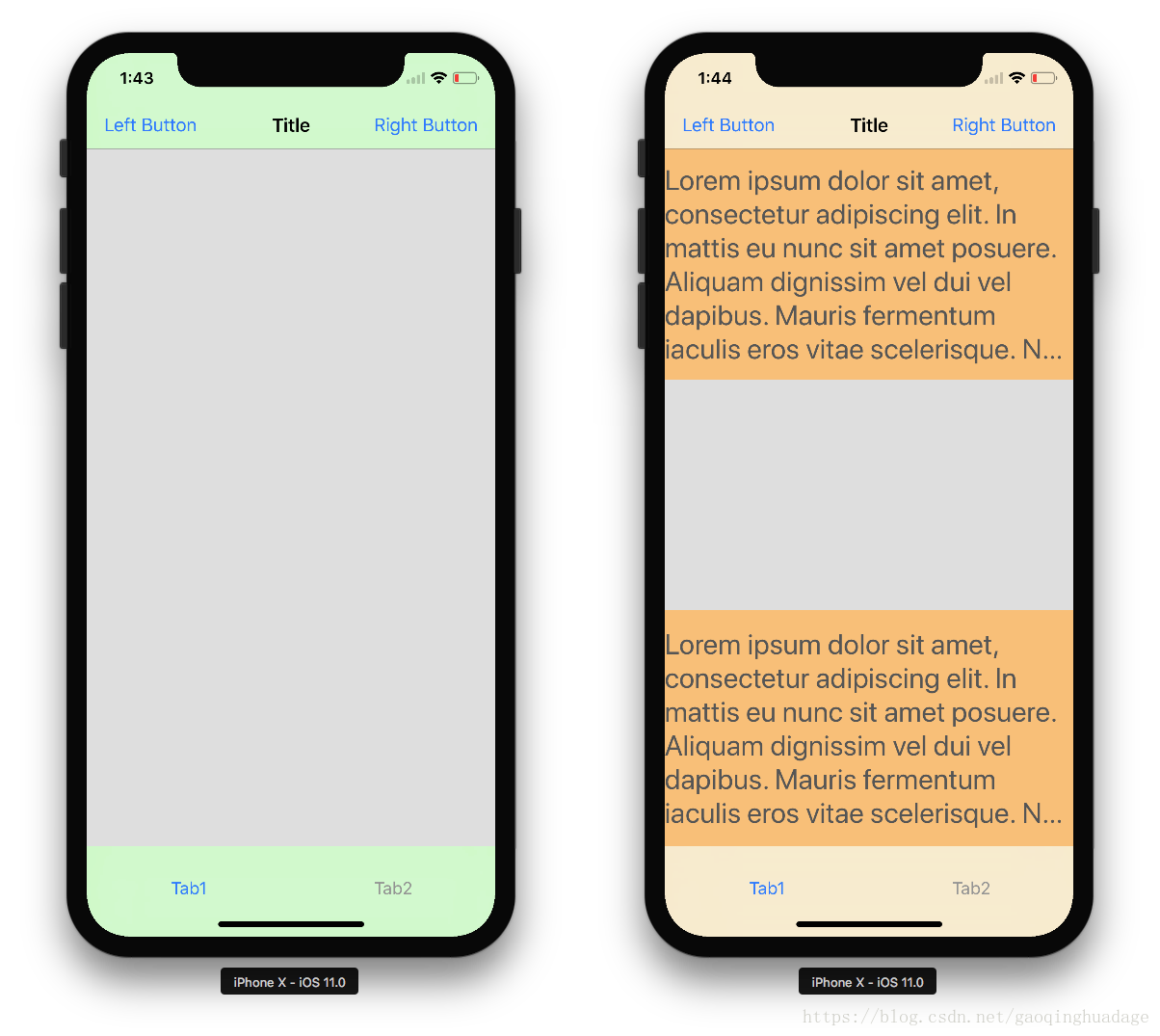

导航栏和菜单栏为半透明时的安全区。view的子视图贴在view的边缘，label在子视图的安全区
效果还不错，但是当状态栏隐藏时，奇怪的事情发生了。

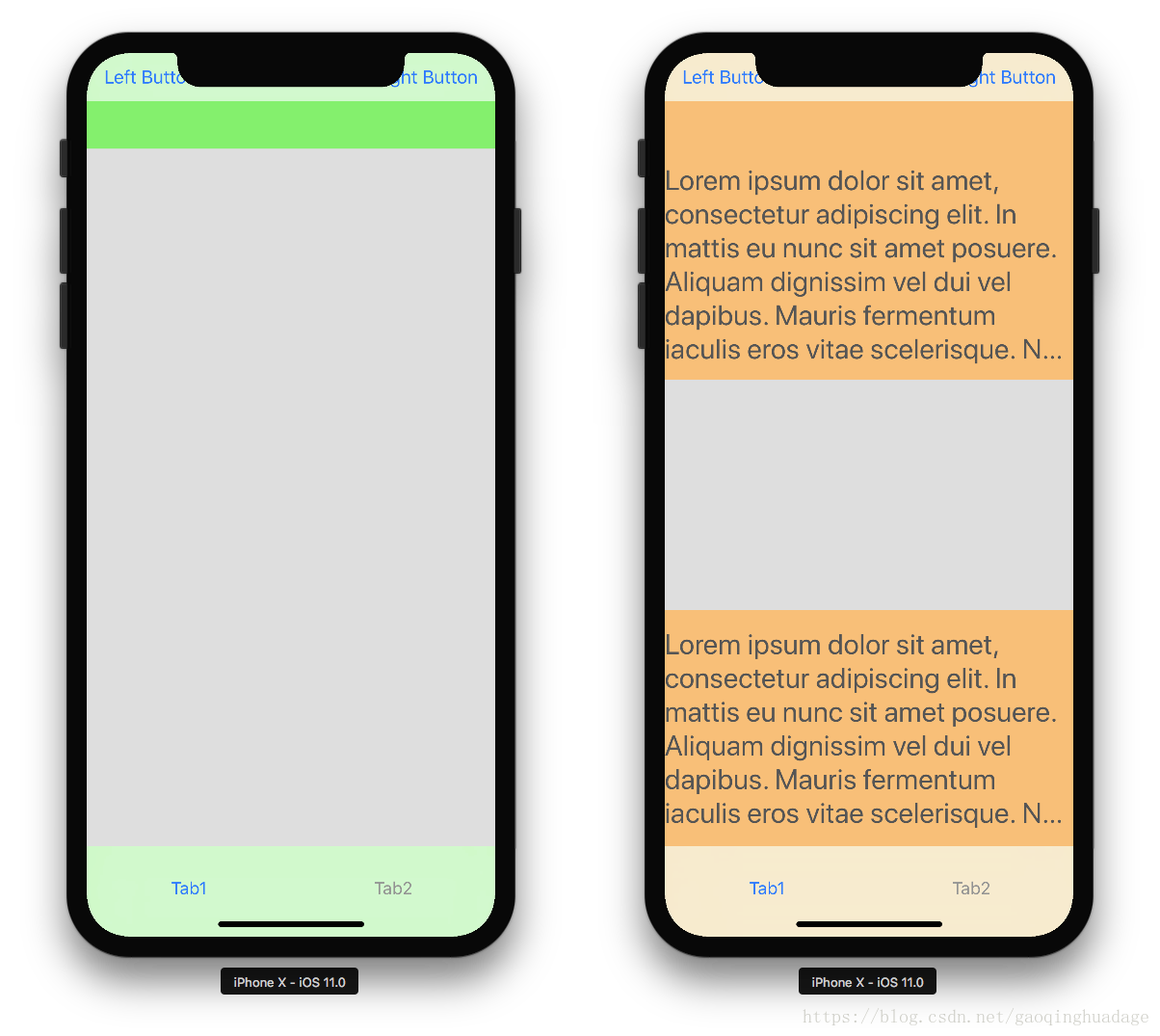

导航栏和菜单栏为半透明而且状态栏为隐藏时的安全区。view的子视图贴在view的边缘，label在子视图的安全区
其他安全区的缩进尺寸都在预料中，但是导航栏向上移动到了刘海下面。这是个棘手的bug，而且除了在Stack Overflow上找到的一个还好的方法之外，目前没找到更好的方法去解决。
当我们修改additional safe area insets属性或者safe area insets被系统修改时，我们可以通过UIViewController或者UIView中特定的方法来监听。

// UIView
@available(iOS 11.0, *)
open func safeAreaInsetsDidChange()

//UIViewController
@available(iOS 11.0, *)
open func viewSafeAreaInsetsDidChange()

模拟iPhone X的安全区

额外的安全区缩进也可以用于，当你没有iPhone X真机或者不方便用iPhone X的模拟器时，测试你的app是否支持iPhone X。比如像示例代码里一样，通过实时修改缩进值，观察安全区的变化。

//portrait orientation, status bar is shown
additionalSafeAreaInsets.top = 24.0
additionalSafeAreaInsets.bottom = 34.0

//portrait orientation, status bar is hidden
additionalSafeAreaInsets.top = 44.0
additionalSafeAreaInsets.bottom = 34.0

//landscape orientation
additionalSafeAreaInsets.left = 44.0
additionalSafeAreaInsets.bottom = 21.0
additionalSafeAreaInsets.right = 44.0

模拟iPhone X上的安全区缩进

UIScrollView

在控制器上添加一个带label的scroll view，并且将其设置为贴着view边缘。
scrollView贴着view边缘
我们可以看到scroll view的缩进在顶部和底部自动适配了。在iOS 7及更高版本的系统，scroll view的内容缩进可以用UIViewController’s中的automaticallyAdjustsScrollViewInsets属性进行适配；但是在iOS 11中，这个属性被弃用了，取而代之的是UIScrollView中的一个新属性contentInsetAdjustmentBehavior。

@available(iOS 11.0, *)
public enum UIScrollViewContentInsetAdjustmentBehavior : Int {
    case automatic          //default value
    case scrollableAxes
    case never
    case always
}

@available(iOS 11.0, *)
open var contentInsetAdjustmentBehavior: UIScrollViewContentInsetAdjustmentBehavior

Content Insets Adjustment Behavior

never —— scroll view内容永远不适配，很好理解。

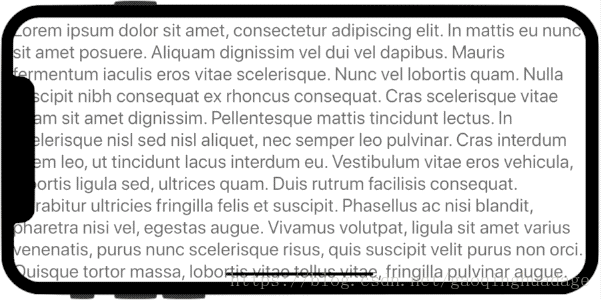

scroll view贴在view的边缘(contentInsetAdjustmentBehavior == .never)
scrollableAxes —— 只对可滚动的方向上适配。比如说当scroll view的content size高度大于frame.size的高度或者启用了alwaysBounceVertical属性时，纵向可滑动；类似的当content size宽度大于frame.size的宽度或者启用了alwaysBounceHorizontal属性时，横向可滑动。
scroll view贴在view的边缘(contentInsetAdjustmentBehavior == .scrollableAxes)。纵向可滚动

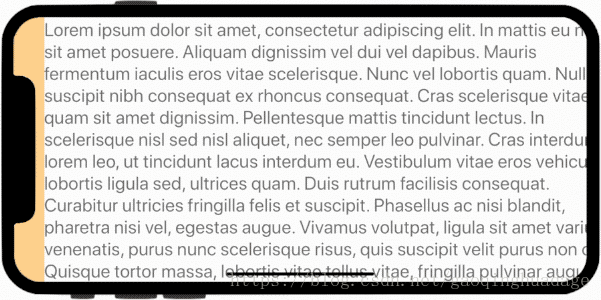

水平模式下只有底部content inset会适配，左侧和右侧content inset不会适配，因为此时横向不能滑动。
always —— 不管是否可滑动，scroll view的content insets永远适配。
scroll view贴在view的边缘(contentInsetAdjustmentBehavior == .always)。纵向可滚动
automatic —— 是默认项，也是最有意思的。当它满足下列情况时，它和always 一样：

scroll view横向可滑动，纵向不可滑动
scroll view是控制器view的最底层子视图
控制器是navigation控制器或tabBar控制器的子控制器
automaticallyAdjustsScrollViewInsets为真

在其他情况下automatic相当于scrollableAxes
关于automatic选项的更多描述，可以查看UIScrollView类：

类似于.scrollableAxes，但是考虑到向下兼容，当scroll view位于navigation controller中且设定了automaticallyAdjustsScrollViewInsets为真时，也会自动调整顶部和底部的contentInset，不管scroll view是否可滑动。

然而xcode苹果文档中的描述略有不同

当一个控制器展示在一个navigation控制器或者tabBar控制器时，其中的scroll view总是会被自动调整。如果scroll view处于横向可滑动，那么当未设置安全区indest的时候，横向的content offset也会自动调整。
因为考虑到向下兼容，automatic项被设置为默认。也就是说，在 iOS 10和 iOS 11中，横向可滑动的scroll view将会拥有相同的顶部和底部缩进。

Adjusted Content Insets

在iOS 11中，UIScrollView拥有了一个新的属性——adjustedContentInset：

@available(iOS 11.0, *)
open var adjustedContentInset: UIEdgeInsets { get }

那么contentInset和adjustedContentInset属性有什么不同？我们打印一下当scroll view被导航栏和菜单栏遮挡时两者的值：

//iOS 10
//contentInset = UIEdgeInsets(top: 64.0, left: 0.0, bottom: 49.0, right: 0.0)
//iOS 11
//contentInset = UIEdgeInsets(top: 0.0, left: 0.0, bottom: 0.0, right: 0.0)
//adjustedContentInset = UIEdgeInsets(top: 64.0, left: 0.0, bottom: 49.0, right: 0.0)

现在我们给contentInset从四个方向分别加10个点，然后再打印一下：

//iOS 10
//contentInset = UIEdgeInsets(top: 74.0, left: 10.0, bottom: 59.0, right: 10.0)
//iOS 11
//contentInset = UIEdgeInsets(top: 10.0, left: 10.0, bottom: 10.0, right: 10.0)
//adjustedContentInset = UIEdgeInsets(top: 74.0, left: 10.0, bottom: 59.0, right: 10.0)

我们可以看到在iOS 11中，scroll view实际的content insets将从adjustedContentInset属性中取得，而不再是contentInset属性。意思是当app需要同时支持iOS 10和 iOS 11时，我们需要为content insets的适配写两套不同的逻辑。
想要监听contentInset的值被修改的情况，UIScrollView和UIScrollViewDelegate提供了响应的方法。

//UIScrollView
@available(iOS 11.0, *)
open func adjustedContentInsetDidChange()

//UIScrollViewDelegate
@available(iOS 11.0, *)
optional public func scrollViewDidChangeAdjustedContentInset(_ scrollView: UIScrollView)

UITableView

在控制器上添加一个带有自定义header和自定义cell的table view。

自定义的header上有一个label。自定义的cell也有一个label，带一个分割线。header和cell是透明的，cell的content view背景为白色，header的content view背景为红色。

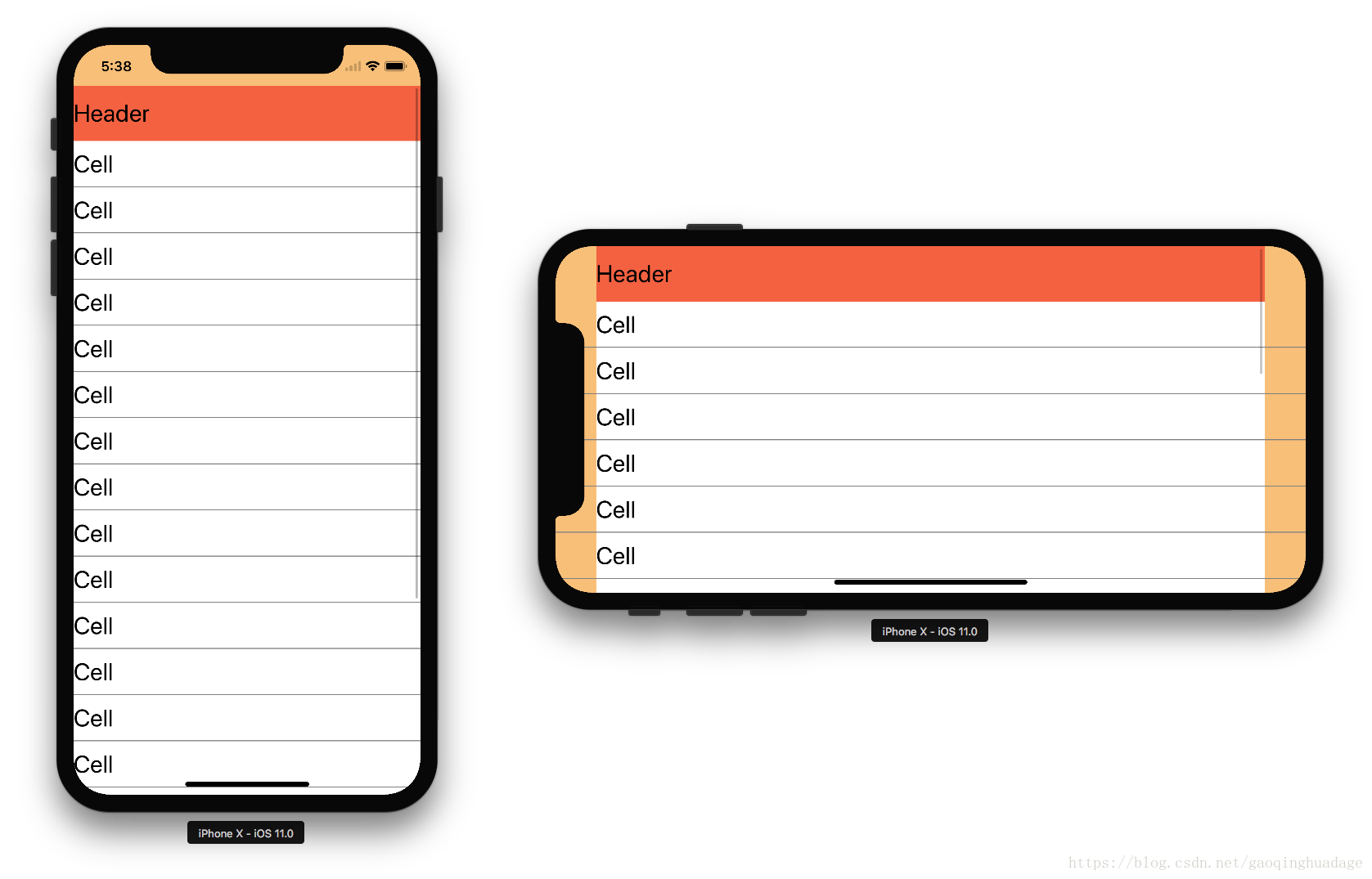

我们可以看到，当横屏时，header和cell的content view frame变了，但是同时cell以及分割线的frame没有变。这是个默认项，我们可以用UITableView的新属性insetsContentViewsToSafeArea来进行控制。

@available(iOS 11.0, *)
open var insetsContentViewsToSafeArea: Bool

如果将此属性设置为NO：

我们可以看到现在header、footer、cell的content views frame就等于他们各自的frame。
这就意味着在iOS 11，我们在为header、footer、cell添加子控件时，不需要改变子控件的位置，UITableView自动帮我们适配。

UICollectionView

我们再试着在UICollectionView做一个同样的列表：

在collection view中使用了UICollectionViewFlowLayout，滑动方向设为纵向，cell是透明的，cell的content view背景设为白色，header也就是UICollectionReusableView没有contentView，我们把它的背景设为红色。
从截图中可以看到，collection view在默认情况下没有缩进header、footer和cell的内容。想要正确布局它的内容，唯一的方法是把子视图放到安全区：

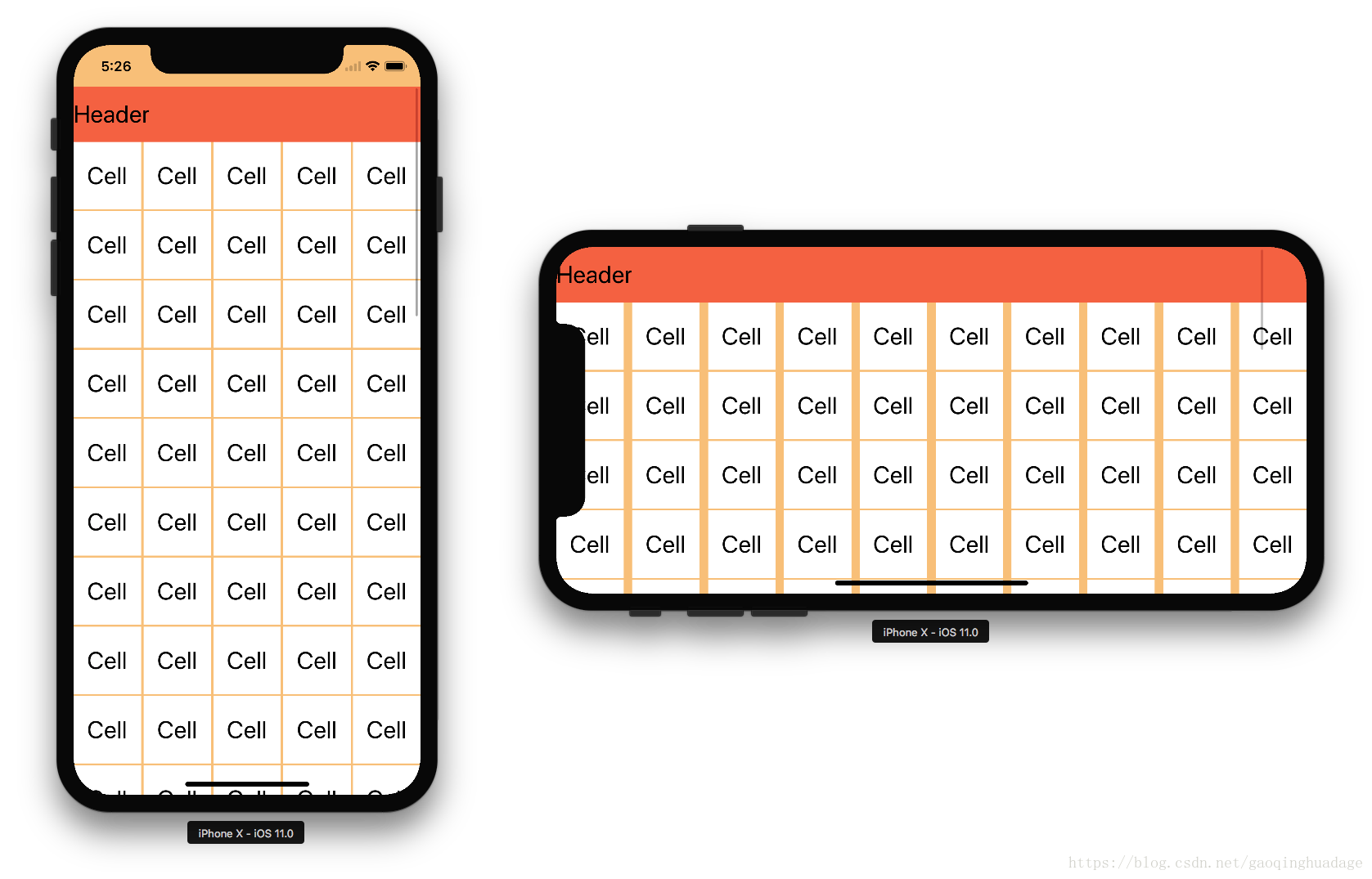

好，现在改变cell的size，使我们的collection view显示网格：

可以看到在横屏时cell被刘海遮挡了一部分。想要解决这个问题我们需要在section的content insets上添加安全区，但是其实在iOS 11中UICollectionViewFlowLayout有了一个新属性sectionInsetReference用来处理它。

@available(iOS 11.0, *)
public enum UICollectionViewFlowLayoutSectionInsetReference : Int {
    case fromContentInset        //default value
    case fromSafeArea
    case fromLayoutMargins
}

@available(iOS 11.0, *)
open var sectionInsetReference: UICollectionViewFlowLayoutSectionInsetReference

想做出我们想要的效果只需要设置成fromSafeArea。这个时候section的实际 content insets就等于content insets加上安全区insets。

类似地，当使用fromLayoutMargins时，collection view就在content insets基础上加了margins。
