本篇博客来谈一谈图的邻接表实现的两种方式，首先我们明确一点“学会图的邻接表实现的关键点在于“：你所建立的图的邻接表的对象是什么！

首先我们看一下《算法导论》中关于图的邻接表的定义：图G=(V,E)的邻接表表示有一个包含 |V| 个列表的数组Adj所组成，其中每个列表对应于V中的一个顶点，对于每一个u∈V，邻接表Adj[u]包含所有满足条件（u，v）∈E的顶点v，亦即，Adj[u]包含图G中所有和顶点u相邻的顶点。（或者他也可能指向这些顶点的指针），每个邻接表中的顶点一般以任意的顺序存储。（注意一下这句话！）

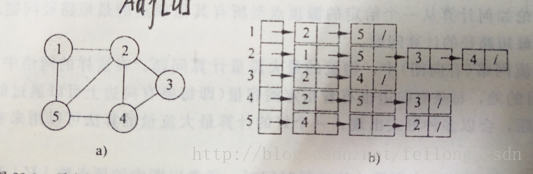

图的邻接表表示如下图所示：

这里写图片描述

定义总是比较晦涩难懂的，下面我们从如何实现图的邻接表表示来谈一谈！
1、邻接表构建图是必须需要一个Graph对象，也就是图对象！该对象包含属性有：顶点数、边数以及图的顶点集合；

2、正如上面所说，邻接链表的对象首先我们需要确定邻接表的对象，可以用顶点作为邻接链表的对象，自然也可以用边作为邻接链表的对象！下面将分别对这两种方式进行讲解！

一、邻接链表使用顶点作为对象构建图

1、Graph对象类

/**
 * 自定义图类
 * @author King
 */
public class Graph1 {
    Vertex1[] vertexArray=new Vertex1[100];
    int verNum=0;
    int edgeNum=0;
}

2、Vertex对象类

/**
 * 图的顶点类
 * @author King
 */
public class Vertex1 {
    String verName;
    Vertex1 nextNode;
}

3、图的实现类

import java.util.Scanner;

public class CreateGraph3 {

    /**
     * 根据用户输入的string类型的顶点返回该顶点
     * @param graph 图
     * @param str 输入数据
     * @return返回一个顶点
     */
    public Vertex1 getVertex(Graph1 graph,String str){
        for(int i=0;i<graph.verNum;i++){
            if(graph.vertexArray[i].verName.equals(str)){
                return graph.vertexArray[i];
            }
        }
        return null;
    }

    /**
     * 根据用户输入的数据初始化一个图，以邻接表的形式构建!
     * @param graph 生成的图
     */
    public void initialGraph(Graph1 graph){
        @SuppressWarnings("resource")
        Scanner scan=new Scanner(System.in);
        System.out.println("请输入顶点数和边数：");
        graph.verNum=scan.nextInt();
        graph.edgeNum=scan.nextInt();

        System.out.println("请依次输入定点名称：");
        for(int i=0;i<graph.verNum;i++){
            Vertex1 vertex=new Vertex1();
            String name=scan.next();
            vertex.verName=name;
            vertex.nextNode=null;
            graph.vertexArray[i]=vertex;
        }

        System.out.println("请依次输入图的便边：");
        for(int i=0;i<graph.edgeNum;i++){
            String preV=scan.next();
            String folV=scan.next();

            Vertex1 v1=getVertex(graph,preV);
            if(v1==null)
                System.out.println("输入边存在图中没有的顶点！");

//下面代码是图构建的核心：链表操作
            Vertex1 v2=new Vertex1();
            v2.verName=folV;
            v2.nextNode=v1.nextNode;
            v1.nextNode=v2;

//紧接着下面注释的代码加上便是构建无向图的，不加则是构建有向图的！
//          Vertex1 reV2=getVertex(graph,folV);
//          if(reV2==null)
//              System.out.println("输入边存在图中没有的顶点！");
//          Vertex1 reV1=new Vertex1();
//          reV1.verName=preV;
//          reV1.nextNode=reV2.nextNode;
//          reV2.nextNode=reV1;
        }
    }

    /**
     * 输入图的邻接表
     * @param graph 待输出的图
     */
    public void outputGraph(Graph1 graph){
        System.out.println("输出图的邻接链表为：");
        for(int i=0;i<graph.verNum;i++){
            Vertex1 vertex=graph.vertexArray[i];
            System.out.print(vertex.verName);

            Vertex1 current=vertex.nextNode;
            while(current!=null){
                System.out.print("-->"+current.verName);
                current=current.nextNode;
            }
            System.out.println();
        }
    }

    public static void main(String[] args) {
        Graph1 graph=new Graph1();
        CreateGraph3 createGraph=new CreateGraph3();
        createGraph.initialGraph(graph);
        createGraph.outputGraph(graph);
    }
}

二、邻接链表使用边作为对象构建图

1、Graph对象类

import java.util.ArrayList;

public class Graph {

    ArrayList<Vertex> vertexList=new ArrayList<Vertex>();
    int vertexNum=0;
    int edgeNum=0;
    public Graph(){}
}

2、Edge对象类

/**
 * 图的边对象类
 * @author King
 */
public class Edge {
    int edgeName;
    Edge next;

    public Edge(){
    }
}

3、Vertex对象类<这里顶点对象只是辅助边构建图，不是作为邻接链表的对象>

/**
 * 图的点对象类
 * @author King
 */
public class Vertex {
    String vertexName;
    Edge firstEdge=new Edge();
    public Vertex(){
    }
}

4、图的实现类

import java.util.Scanner;
/**
 * 通过构建边和点的对象来创建图
 * @author King
 */
public class CreateGraph {

    /**
     * 根据顶点信息String，返回边的对象
     * @param graph 图
     * @param str 顶点名称
     * @return 返回的是边对象的标签
     */
    public int vtoe(Graph graph,String str){
        for(int i=0;i<graph.vertexNum;i++){
            if(graph.vertexList.get(i).vertexName.equals(str)){
                return i;
            }
        }
        return -1;
    }

    /**
     * 该函数用于图的初始化的实现
     * @param graph 图
     */
    public void initialGraph(Graph graph){
        @SuppressWarnings("resource")
        Scanner scan=new Scanner(System.in);
        System.out.println("请输入顶点数和边数：");
        graph.vertexNum=scan.nextInt();
        graph.edgeNum=scan.nextInt();

        System.out.println("请依次输入定点名称：");
        for(int i=0;i<graph.vertexNum;i++){
            Vertex vertex=new Vertex();
            String name=scan.next();
            vertex.vertexName=name;
            vertex.firstEdge=null;
            graph.vertexList.add(vertex);
        }

        System.out.println("请依次输入每个边：");
        for(int i=0;i<graph.edgeNum;i++){
            String preV=scan.next();
            String folV=scan.next();
            int v1=vtoe(graph,preV);
            int v2=vtoe(graph,folV);
            if(v1==-1 || v2==-1)
                System.out.println("输入顶点数据错误！");

//下面代码是图构建的核心：链表操作
            Edge edge1=new Edge();
            edge1.edgeName=v2;
            edge1.next=graph.vertexList.get(v1).firstEdge;
            graph.vertexList.get(v1).firstEdge=edge1;

//          下面代码加上便是构建无向图，不加便是构建有向图
//          Edge edge2=new Edge();
//          edge2.edgeName=v1;
//          edge2.next=graph.vertexList.get(v2).firstEdge;
//          graph.vertexList.get(v2).firstEdge=edge2;
        }
    }

    /**
     * 输出图的邻接链表表示
     * @param graph 图
     */
    public void outputGraph(Graph graph){
        Edge edge=new Edge();
        for(int i=0;i<graph.vertexNum;i++){
            System.out.print(graph.vertexList.get(i).vertexName);

            edge=graph.vertexList.get(i).firstEdge;
            while(edge!=null){
                System.out.print("-->"+graph.vertexList.get(edge.edgeName).vertexName);
                edge=edge.next;
            }
            System.out.println();
        }
    }

    public static void main(String[] args) {
        CreateGraph createGraph=new CreateGraph();
        Graph graph=new Graph();
        createGraph.initialGraph(graph);
        createGraph.outputGraph(graph);
    }
}

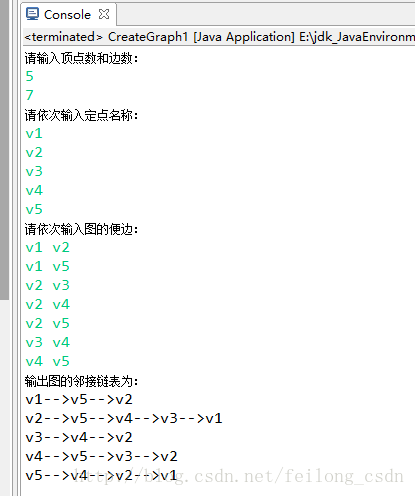

5、以上面给出的图片中图为例运行结果展示：

这里写图片描述

三、使用邻接表构建图的实例

问题：随机生成一个图（可以是有向图或是无向图），图的顶点大概100个左右，若是有向图则边大概2000条左右，若是无向图则边大概1000条左右！并计算出边的入度和出度

代码：
1、Graph类

public class GraphRandom {

    VertexRandom[] vertexArray=new VertexRandom[200];
    int verNum=0;
    int edgeNum=0;
}

2、Vertexl类

public class VertexRandom {

    int verName;
    int inRadius,outRadius;
    VertexRandom nextNode;
}

3、随机图实现类

import java.util.Scanner;
/**
 * 随机生成一个图，计算每个顶点的入度和出度
 * @author King
 *
 */
public class CreateGraph2 {

    /**
     * 由顶点名称返回顶点集合中的该顶点
     * @param graph 图
     * @param name 顶点名称
     * @return返回顶点对象
     */
    public VertexRandom getVertex(GraphRandom graph,int name){
        for(int i=0;i<graph.verNum;i++){
            if(graph.vertexArray[i].verName==name){
                return graph.vertexArray[i];
            }
        }
        return null;
    }

    /**
     * 该顶点通过顶点和边构建图
     * @param graph 图
     */
    public void randomSpanning(GraphRandom graph){
        @SuppressWarnings("resource")
        Scanner scan=new Scanner(System.in);
        System.out.println("请输入随机图的顶点个数：");
        graph.verNum=scan.nextInt();

        for(int i=1;i<=graph.verNum;i++){
            VertexRandom vertex=new VertexRandom();
            vertex.verName=i;
            vertex.nextNode=null;
            graph.vertexArray[i-1]=vertex;
        }

        int number=(int)(Math.random()*200+1000);
        System.out.println("随机生成的边的数量为："+number);
        graph.edgeNum=number;

        for(int i=0;i<graph.edgeNum;i++){
            int preV=(int)(Math.random()*100+1);
            int folV=(int)(Math.random()*100+1);
            while(folV==preV){
                folV=(int)(Math.random()*100+1);
            }

            VertexRandom vertex1=getVertex(graph,preV);
            if(vertex1==null)
                System.out.println("随机图中没有该顶点！");
            VertexRandom vertex2=new VertexRandom();
            vertex2.verName=folV;
            vertex2.nextNode=vertex1.nextNode;
            vertex1.nextNode=vertex2;

//          下面用于计算顶点的出度和入度的
            vertex1.outRadius++;
            VertexRandom v2=getVertex(graph,folV);
            if(v2==null)
                System.out.println("随机图中没有该顶点！");
            v2.inRadius++;

//          加上下面代码用于产生无向图
//          VertexRandom reVertex2=getVertex(graph,folV);
//          if(reVertex2==null)
//              System.out.println("随机图中没有该顶点！");
//          VertexRandom reVertex1=new VertexRandom();
//          reVertex1.verName=preV;
//          reVertex1.nextNode=reVertex2.nextNode;
//          reVertex2.nextNode=reVertex1;
        }
    }

    /**
     * 输出图的邻接链表
     * @param graph 图
     */
    public void outputGraph(GraphRandom graph){
        System.out.println("输出图的邻接链表为：");
        for(int i=0;i<graph.verNum;i++){
            VertexRandom vertex=graph.vertexArray[i];
            System.out.print(vertex.verName);

            VertexRandom current=vertex.nextNode;
            while(current!=null){
                System.out.print("-->"+current.verName);
                current=current.nextNode;
            }
            System.out.println();
        }
    }

    /**
     * 输出图的入度和出度
     * @param graph 图
     */
    public void IORadius(GraphRandom graph){
        for(int i=0;i<graph.verNum;i++){
            System.out.print("顶点"+(i+1)+"的出度为："+graph.vertexArray[i].outRadius);
            System.out.println(",入度为："+graph.vertexArray[i].inRadius);
        }
    }

    public static void main(String[] args) {
        GraphRandom graph=new GraphRandom();
        CreateGraph2 createGraph2=new CreateGraph2();
        createGraph2.randomSpanning(graph);
        createGraph2.outputGraph(graph);
        createGraph2.IORadius(graph);
    }
}
