MATLAB三维曲面作图（一）mesh()、surf()函数

两者的区别在于颜色%

%mesh(X,Y,Z)
%surf(X,Y,Z)

mesh()创建一个网格图，该网格图为三维曲面，有实色边颜色，无面颜色。

surf()绘制的曲面被分成一块一块的，每一块的颜色依靠对应的z数值决定。是一个具有实色边和实色面的三维曲面。

用一段代码绘制一个三维曲面图：

close all
[X,Y] = meshgrid(-8:0.5:8);
R = sqrt(X.^2+Y.^2)+eps;
Z = sin(R)./R;
mesh(X,Y,Z,'EdgeColor','black')

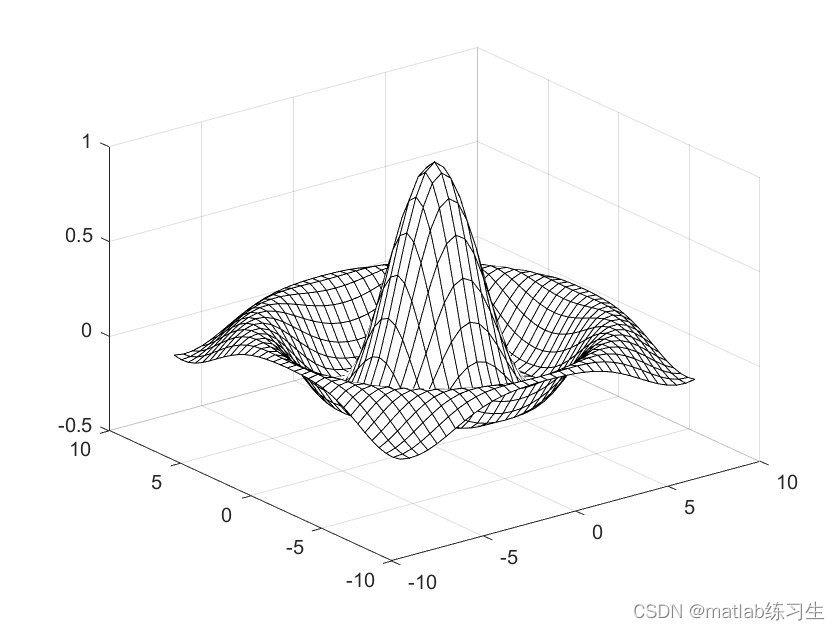

结果如下：

可以看出，我们图中每一块的颜色都是白色的，边缘由于我们的设置变成了黑色

这和绘图函数使用的颜色映射表有关（colormap）

关于颜色映射表在本专栏二维绘图有讲解。

这里如果我们不设置边缘为黑色：

mesh(X,Y,Z)

结果：

 可以看出图形边缘自然变成彩色，根据z值的不同变成不同的颜色。

如果使用surf()函数绘图：

surf(X,Y,Z)
colormap hsv
colorbar

结果：

使用黑色的边缘勾勒，并在每一块填充特定的颜色。

我们设置了colormap的格式，并向图形中添加了color bar来表示具体的数值，让图形更能说明问题。

还可以用以下语句对图形进行一定的修饰

% shading faceted
% shading flat
% shading interp

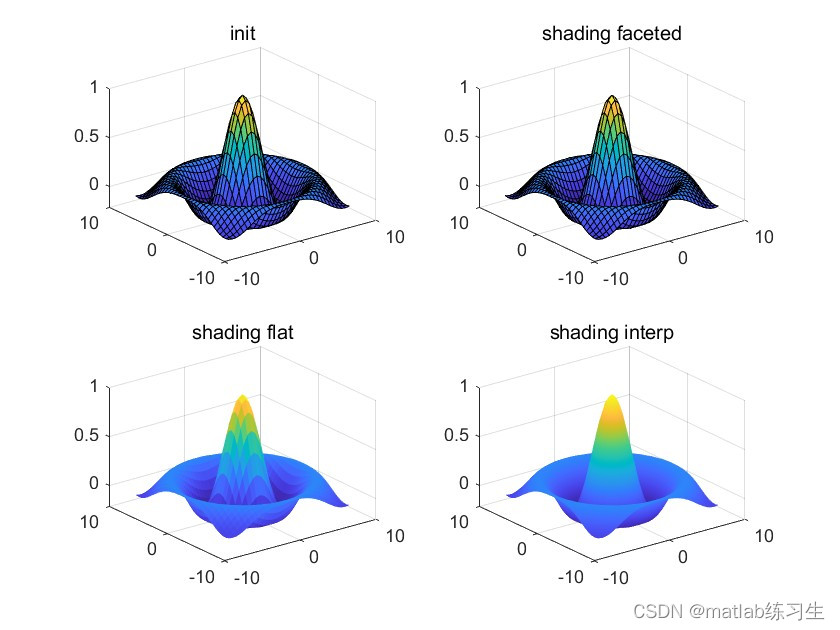

分别绘制三幅图

figure
subplot(2,2,1)
surf(X,Y,Z)
title('init')

subplot(2,2,2)
surf(X,Y,Z)
shading faceted
title('shading faceted')

subplot(2,2,3)
surf(X,Y,Z)
shading flat
title('shading flat')

subplot(2,2,4)
surf(X,Y,Z)
shading interp
title('shading interp')

结果：

 从对比中可以明显看出：

shading faceted就是缺省的绘制方式，也就是默认的网格设置

shading flat会使曲面看上去更平滑，去除黑色的网格线

shading interp会使曲面颜色变化更自然，不再是突变

来源《高等光学仿真——光波导、激光》
